热电偶规格型号说明

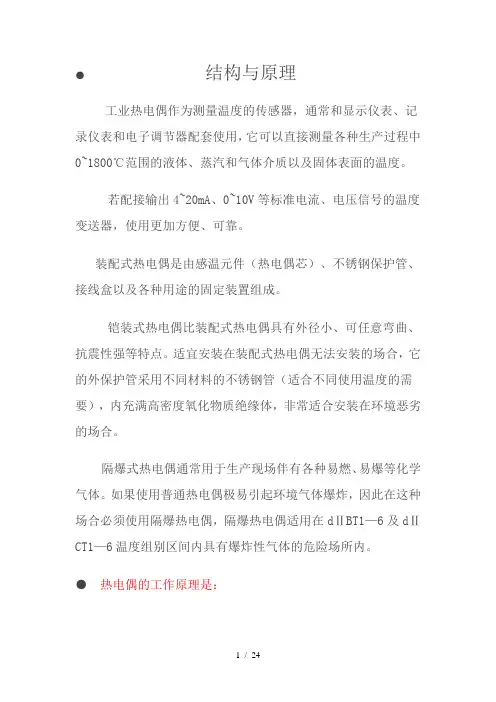

●结构与原理工业热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，它可以直接测量各种生产过程中0~1800℃范围的液体、蒸汽和气体介质以及固体表面的温度。

若配接输出4~20mA、0~10V等标准电流、电压信号的温度变送器，使用更加方便、可靠。

装配式热电偶是由感温元件（热电偶芯）、不锈钢保护管、接线盒以及各种用途的固定装置组成。

铠装式热电偶比装配式热电偶具有外径小、可任意弯曲、抗震性强等特点。

适宜安装在装配式热电偶无法安装的场合，它的外保护管采用不同材料的不锈钢管（适合不同使用温度的需要），内充满高密度氧化物质绝缘体，非常适合安装在环境恶劣的场合。

隔爆式热电偶通常用于生产现场伴有各种易燃、易爆等化学气体。

如果使用普通热电偶极易引起环境气体爆炸，因此在这种场合必须使用隔爆热电偶，隔爆热电偶适用在dⅡBT1—6及dⅡCT1—6温度组别区间内具有爆炸性气体的危险场所内。

●热电偶的工作原理是：两种不同成份的导体，两端经焊接，形成回路，直接测量端叫工作端（热端）接线端子端叫冷端，当热端和冷端存在温差时，就会在回路里产生热电流，接上显示仪表，仪表上就会指示所产生的热电动势的对应温度值，电动势随温度升高而增长。

热电动势的大小只和热电偶的材质以及两端的温度有关，和热电偶的长短粗细无关。

●热电偶的种类热电偶的主要种类区别在其热电偶芯（两根偶丝）的材质不同而不同，它所输出的电动势也不同，热电偶主要有以下几种（见下表），说明：表中“t”为实测温度；代号后加“K”字即为铠装式热电偶。

1>装配热电偶装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

可选型号B型、S型、K型、E型主要技术参数测量范围及基本误差限注：t为感温元件实测温度值（℃）热电偶时间常数◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。

◆热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）◆绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。

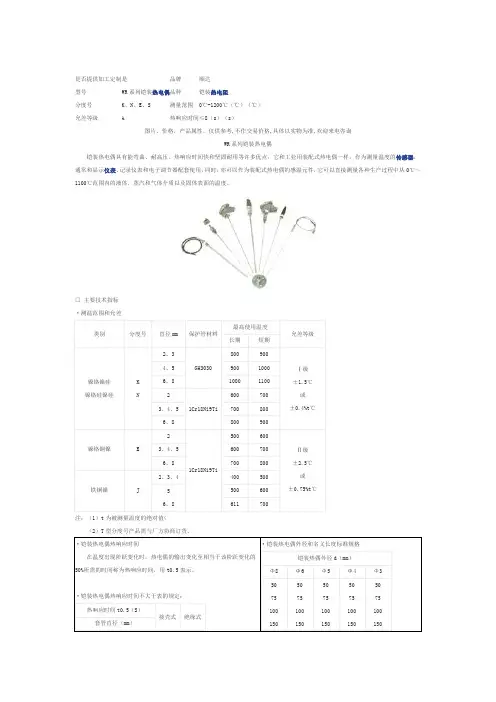

是否提供加工定制是品牌顺达型号WR系列铠装热电偶品种铠装热电阻分度号K、N、E、S 测量范围0℃-1200℃（℃）（℃）允差等级 A 热响应时间≤8（s）（s）图片，价格，产品属性，仅供参考,不作交易价格,具体以实物为准,欢迎来电咨询WR系列铠装热电偶铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件，它可以直接测量各种生产过程中从0℃～1100℃范围内的液体，蒸汽和气体介质以及固体表面的温度。

□ 主要技术指标·测温范围和允差类别分度号直径mm 保护管材料最高使用温度允差等级长期短期镍铬镍硅镍铬硅镍硅KN2、3GH3030800 900Ⅰ级±1.5℃或±0.4%t℃4、5 900 10006、8 1000 110021Cr18Ni9Ti600 7003、4、5 700 8006、8 800 900镍铬铜镍 E21Cr18Ni9Ti 500 600Ⅱ级±2.5℃或±0.75%t℃3、4、5 600 700 6、8 700 800铁铜镍J 2、3、4 400 50056、8500 600611 700注：（1）t为被测量温度的绝对值<（2）T型分度号产品需与厂方协商订货。

·铠装热电偶热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需的时间称为热响应时间，用t0.5表示。

·铠装热电偶热响应时间不大于表的规定：热响应时间t0.5（S）接壳式绝缘式套管直径（mm）·铠装热电偶外径和名义长度标准规格铠装热偶外径d（mm）Φ8Φ6Φ5Φ4Φ350751001505075100150507510015050751001505075100150注：①直径Φ3mm绝缘式铠装热电偶名义总长L不得大于10000mm。

技术参数B型、S型、K型、E型主要技术参数测量范围及基本误差限热电偶和热电阻的区别热电偶与热电阻均属于温度测量中的接触式测温，尽管其作用相同都是测量物体的温度，但是他们的原理与特点却不尽相同。

.热电偶是温度测量中应用最广泛的温度器件，他的主要特点就是测量范围宽，性能比较稳定，同时结构简单，动态响应好，更能够远传4-20mA电信号，便于自动控制和集中控制。

热电偶的测温原理是基于热电效应。

将两种不同的导体或半导体连接成闭合回路，当两个接点处的温度不同时，回路中将产生热电势，这种现象称为热电效应，又称为塞贝克效应。

闭合回路中产生的热电势有两种电势组成：温差电势和接触电势。

温差电势是指同一导体的两端因温度不同而产生的电势，不同的导体具有不同的电子密度，所以他们产生的电势也不相同，而接触电势顾名思义就是指两种不同的导体相接触时，因为他们的电子密度不同所以产生一定的电子扩散，当他们达到一定的平衡后所形成的电势，接触电势的大小取决于两种不同导体的材料性质以及他们接触点的温度。

目前国际上应用的热电偶具有一个标准规范，国际上规定热电偶分为八个不同的分度，分别为B，R，S，K，N，E，J和T，其测量温度的最低可测零下270摄氏度，最高可达1800摄氏度，其中B，R，S属于铂系列的热电偶，由于铂属于贵重金属，所以他们又被称为贵金属热电偶而剩下的几个则称为廉价金属热电偶。

热电偶的结构有两种，普通型和铠装型。

普通性热电偶一般由热电极，绝缘管，保护套管和接线盒等部分组成，而铠装型热电偶则是将热电偶丝，绝缘材料和金属保护套管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。

热电偶的电信号需要一种特殊的导线来进行传递，这种导线我们称为补偿导线。

不同的热电偶需要不同的补偿导线，其主要作用就是与热电偶连接，使热电偶的参比端远离电源，从而使参比端温度稳定。

补偿导线又分为补偿型和延长型两种，延长导线的化学成分与被补偿的热电偶相同，但是实际中，延长型的导线也并不是用和热电偶相同材质的金属，一般采用和热电偶具有相同电子密度的导线代替。

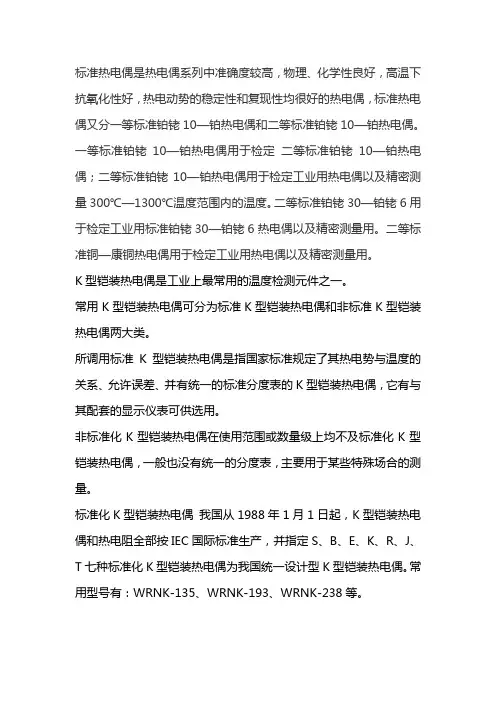

标准热电偶是热电偶系列中准确度较高，物理、化学性良好，高温下抗氧化性好，热电动势的稳定性和复现性均很好的热电偶，标准热电偶又分一等标准铂铑10—铂热电偶和二等标准铂铑10—铂热电偶。

一等标准铂铑10—铂热电偶用于检定二等标准铂铑10—铂热电偶；二等标准铂铑10—铂热电偶用于检定工业用热电偶以及精密测量300℃—1300℃温度范围内的温度。

二等标准铂铑30—铂铑6用于检定工业用标准铂铑30—铂铑6热电偶以及精密测量用。

二等标准铜—康铜热电偶用于检定工业用热电偶以及精密测量用。

K型铠装热电偶是工业上最常用的温度检测元件之一。

常用K型铠装热电偶可分为标准K型铠装热电偶和非标准K型铠装热电偶两大类。

所调用标准K型铠装热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的K型铠装热电偶，它有与其配套的显示仪表可供选用。

非标准化K型铠装热电偶在使用范围或数量级上均不及标准化K型铠装热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。

标准化K型铠装热电偶我国从1988年1月1日起，K型铠装热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化K型铠装热电偶为我国统一设计型K型铠装热电偶。

常用型号有：WRNK-135、WRNK-193、WRNK-238等。

●结构与原理工业热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，它可以直接测量各种生产过程中0~1800℃范围的液体、蒸汽和气体介质以及固体表面的温度。

若配接输出4~20mA、0~10V等标准电流、电压信号的温度变送器，使用更加方便、可靠。

装配式热电偶是由感温元件（热电偶芯）、不锈钢保护管、接线盒以及各种用途的固定装置组成。

铠装式热电偶比装配式热电偶具有外径小、可任意弯曲、抗震性强等特点。

适宜安装在装配式热电偶无法安装的场合，它的外保护管采用不同材料的不锈钢管（适合不同使用温度的需要），内充满高密度氧化物质绝缘体，非常适合安装在环境恶劣的场合。

隔爆式热电偶通常用于生产现场伴有各种易燃、易爆等化学气体。

如果使用普通热电偶极易引起环境气体爆炸，因此在这种场合必须使用隔爆热电偶，隔爆热电偶适用在dⅡBT1—6及dⅡCT1—6温度组别区间内具有爆炸性气体的危险场所内。

●热电偶的工作原理是：两种不同成份的导体，两端经焊接，形成回路，直接测量端叫工作端（热端）接线端子端叫冷端，当热端和冷端存在温差时，就会在回路里产生热电流，接上显示仪表，仪表上就会指示所产生的热电动势的对应温度值，电动势随温度升高而增长。

热电动势的大小只和热电偶的材质以及两端的温度有关，和热电偶的长短粗细无关。

●热电偶的种类热电偶的主要种类区别在其热电偶芯（两根偶丝）的材质不同而不同，它所输出的电动势也不同，热电偶主要有以下几种（见下表），名称型号（代号）分度号测温范围（℃）允许偏差（℃）镍铬-镍硅WRN K 0—1200±2.5或0.75%︱t︱镍铬-铜镍WRE E 0—900±2.5或0.75%︱t︱说明：表中“t”为实测温度；代号后加“K”字即为铠装式热电偶。

1>装配热电偶装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

可选型号B型、S型、K型、E型主要技术参数测量范围及基本误差限注：t为感温元件实测温度值（℃）热电偶时间常数◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。

K型热电偶规格参数及使用一、热电偶基础知识热电偶是温度测量中应用最普遍的测温器件，它的特点是测温范围宽，性能稳定，有足够的测量精度，能够满足工业过程温度测量的需要。

结构简单，动态响应好；输出为电信号，可以远传，便于集中检测和自动控制。

热电偶的测温原理基于热电效应。

将两种不同的导体或半导体连成闭合回路，当两个接点处的温度不同时，回路中将产生热电势，这种现象即是热电效应，又称赛北克效应。

热电偶的要求:(1)在测温范围内热电偶性能稳定，不随时间和被测对象而变化；(2)在测温范围内物理化学性能稳定，不易氧化和腐蚀，耐辐射；(3)所组成的热电偶要有足够的灵敏度，热电势随温度的变化率要足够大；(4)热电特性接近单值线性或近似线性；(5)电导率高，电阻温度系数小；(6)机械性能好，机械强度高，材质均匀；工艺性好，易加工，复制性好，制造工艺简单，价格便宜。

目前市面上流行的主要有8种常用热电偶以及测高温的钨铼热电偶(0〜2300°C),综合考虑上述热电偶，只有K型热电偶比较适合大规模的工业现场应用。

K型热电偶是由镍铬-镍硅(铝)双金属组成的，其中镍铬为正极，镍硅(铝)为负极。

K型热电偶的测温范围为-270〜1300C之间，适用于氧气气氛中，稳定性属于中等程度。

K型热电偶性能稳定，产生的热电势大，热电特性线性好，复现性好，高温下抗氧化能力强，耐辐射，使用范围宽，应用广泛。

本资料所说的温度极限就是最高的温度值，K型热电偶各种规格尺寸导线的最高温度如下表所示：这个表举出各类热电偶和导线尺寸的推荐温度上限。

这些温度上限应用于有防护的热电偶，即有普通封闭端保护套管的热电偶，不用于具有压制矿物质氧化物绝缘体的套装热电偶。

一般在实际应用中，会有超过推荐温度极限的情况。

同样，在推荐温度极限内应用而没有得到满意寿命的情况也是有的。

但是，总的说来，当导线在列举的温度范围内连续工作时，能保证热电偶有满意的寿命。

K类热电偶适宜在温度高达1260°C的氧化性或惰性气氛中连续使用，因为它们的抗氧化特性要比其它金属热电偶好。

我国热电偶的标准规格和型号点击次数：2233 发布时间：2011-4-6 装配热电偶规格型号：±1.5°C -40~+375 ±1.5°C -40~+333 WRE E±0.004 ltl 375~800 ±0.004 ltl 333~900±1.5°C -40~+375 ±1.5°C -40~+333 WRF J±0.004 ltl 375~750 ±0.004 ltl 333~750±1.5°C -40~+125 ±1°C -40~+133 WRC T±0.004 ltl 125~350 ±0.0075 ltl 133~350 7、接线盒形式8、装配热电偶型号命名方法9、型号及规格10、接线方式11、热电偶时间常数热惰性级别时间常数(秒)热惰性级别时间常数(秒)Ⅰ90－180Ⅲ10－30Ⅱ30－90Ⅳ＜10◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。

◆热电偶最小插入深度：应不小于其保护套管外径的8－10倍(特列产品例外)无固定装置热电偶固定螺纹式热电偶活动法兰式热电偶固定法兰式热电偶活络管接头式热电偶固定螺纹锥形热电偶铠装热电偶选型产品报价：产品特点：铠装热电偶规格型号：WRNK、 WRMK 、WREK 、WRFK 、WRCK ；分度号：K 、N、 E、 J、 T 安装方式：无固定装置、固定卡套螺纹、活动卡套螺纹、固定卡套法兰、活动卡套法兰；测温范围0~1300°C；我公司还可按样品或图纸定做各种特殊型号热电偶、热电阻、双金属温度计及温度传感器安装保护套管，以满足各种特殊场合。

我公司是中国最大的温度仪表生产基地，现同德国ABB公司合作专业生产温度流量控制仪表系列。

选型服务电话:************铠装热电偶规格型号：1、应用通常和显示仪表、记录仪表、电子计算机等配套使用。

●结构与原理工业热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，它可以直接测量各种生产过程中0~1800℃范围的液体、蒸汽和气体介质以及固体表面的温度。

若配接输出4~20mA、0~10V等标准电流、电压信号的温度变送器，使用更加方便、可靠。

装配式热电偶是由感温元件（热电偶芯）、不锈钢保护管、接线盒以及各种用途的固定装置组成。

铠装式热电偶比装配式热电偶具有外径小、可任意弯曲、抗震性强等特点。

适宜安装在装配式热电偶无法安装的场合，它的外保护管采用不同材料的不锈钢管（适合不同使用温度的需要），内充满高密度氧化物质绝缘体，非常适合安装在环境恶劣的场合。

隔爆式热电偶通常用于生产现场伴有各种易燃、易爆等化学气体。

如果使用普通热电偶极易引起环境气体爆炸，因此在这种场合必须使用隔爆热电偶，隔爆热电偶适用在dⅡBT1—6及dⅡCT1—6温度组别区间内具有爆炸性气体的危险场所内。

●热电偶的工作原理是：两种不同成份的导体，两端经焊接，形成回路，直接测量端叫工作端（热端）接线端子端叫冷端，当热端和冷端存在温差时，就会在回路里产生热电流，接上显示仪表，仪表上就会指示所产生的热电动势的对应温度值，电动势随温度升高而增长。

热电动势的大小只和热电偶的材质以及两端的温度有关，和热电偶的长短粗细无关。

●热电偶的种类热电偶的主要种类区别在其热电偶芯（两根偶丝）的材质不同而不同，它所输出的电动势也不同，热电偶主要有以下几种（见下表），名称型号（代号）分度号测温范围（℃）允许偏差（℃）镍铬-镍硅WRN K 0—1200±2.5或0.75%︱t︱镍铬-铜镍WRE E 0—900±2.5或0.75%︱t︱说明：表中“t”为实测温度；代号后加“K”字即为铠装式热电偶。

1>装配热电偶装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

可选型号B型、S型、K型、E型主要技术参数测量范围及基本误差限注：t为感温元件实测温度值（℃）热电偶时间常数◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。

热电偶产品分类总结南京万达仪表厂/ 2010-03-11一、铠装热电偶1、应用通常和显示仪表、记录仪表、电子计算机配套使用。

直接测量各种生产过程中的0℃-1300℃范围内液体、蒸汽和气体介质以及固体表面温度。

2、特点热响应时间少，减少动态误差；可弯曲安装使用；测量范围大；机械强度高，耐压性能好。

3、工作原理铠装热电偶的电极有两根不同导体材质组成。

当测量与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。

4、测量范围型号分度号允许等级ⅠⅡ允差值测量范围℃允差值测量范围℃WRNK K ±1.5℃ -40-375 ±2.5℃ -40-333±0.004︱t︱ 375-1000 ±0.075︱t︱ 1333-1200WRMK N ±1.5℃ -40-375 ±2.5℃ -40-333±0.004︱t︱ 375-1000 ±0.075︱t︱ 1333-1200WREK E ±1.5℃ -40-375 ±2.5℃ -40-333±0.004︱t︱ 375-800 ±0.004︱t︱ 333-900WRFK J ±1.5℃ -40-375 ±2.5℃ -40-333±0.004︱t︱ 375-750 ±0.004︱t︱ 333-750WRCK T ±1.5℃ -40-125 ±1℃ -40-133±0.004︱t︱ 125-350 ±0.075︱t︱ 133-350WRPK S ±1℃ 0-1100 ±2.5℃ 0-600±[0.003（t-1100）] 1100-1600 ±0.0025︱t︱ 600-16005、常温绝缘电阻GH3030 良好的抗氧化性与加工性能，测温热电偶保护管、高温氧化气氛下使用GH3039 Ni/Cr/Mo 800℃下有足够的持久强度、良好的冷热疲劳性能和抗渗碳性能，易于焊接、冷冲压成型1Cr18Ni9Ti ——奥氏体不锈钢的牌号（钢号）。

●结构与原理工业热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，它可以直接测量各种生产过程中0~1800℃范围的液体、蒸汽和气体介质以及固体表面的温度。

若配接输出4~20mA、0~10V等标准电流、电压信号的温度变送器，使用更加方便、可靠。

装配式热电偶是由感温元件（热电偶芯）、不锈钢保护管、接线盒以及各种用途的固定装置组成。

铠装式热电偶比装配式热电偶具有外径小、可任意弯曲、抗震性强等特点。

适宜安装在装配式热电偶无法安装的场合，它的外保护管采用不同材料的不锈钢管（适合不同使用温度的需要），内充满高密度氧化物质绝缘体，非常适合安装在环境恶劣的场合。

隔爆式热电偶通常用于生产现场伴有各种易燃、易爆等化学气体。

如果使用普通热电偶极易引起环境气体爆炸，因此在这种场合必须使用隔爆热电偶，隔爆热电偶适用在dⅡBT1—6及dⅡCT1—6温度组别区间内具有爆炸性气体的危险场所内。

●热电偶的工作原理是：两种不同成份的导体，两端经焊接，形成回路，直接测量端叫工作端（热端）接线端子端叫冷端，当热端和冷端存在温差时，就会在回路里产生热电流，接上显示仪表，仪表上就会指示所产生的热电动势的对应温度值，电动势随温度升高而增长。

热电动势的大小只和热电偶的材质以及两端的温度有关，和热电偶的长短粗细无关。

●热电偶的种类热电偶的主要种类区别在其热电偶芯（两根偶丝）的材质不同而不同，它所输出的电动势也不同，热电偶主要有以下几种（见下表），说明：表中“t”为实测温度；代号后加“K”字即为铠装式热电偶。

1>装配热电偶装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

可选型号B型、S型、K型、E型主要技术参数测量范围及基本误差限注：t为感温元件实测温度值（℃）热电偶时间常数◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。

◆热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）◆绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。

热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。

其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。

常用热电偶材料：热电偶分度号热电极材料（正极负极）S铂铑10纯铂R铂铑13纯铂B铂铑30铂铑6K镍铬镍硅T纯铜铜镍J铁铜镍N镍铬硅镍硅E镍铬铜镍常用热电偶有：镍铬-康铜热电偶分度号 E 0--800【1000】度镍铬-镍硅热电偶分度号K 0-1000【1300】度铂铑10-铂热电偶分度号S 0-1300【1600】度铂铑30-铂铑6热电偶分度号B 0-1600【1800】度铂铑13-铂热电偶分度号R 0-1400【1600】度注：括弧内数字为短时最高使用温度。

提示：K分度热电偶最佳测温范围在1000度以下，超过1000度后，会发生铬择优氧化，热电势会内缓慢发生变化【降低】，这种变化很难发现，容易给控温造成严重后果。

校对K分度热电偶主要使用下列设备：1300度的管式电阻炉、二等标准铂铑10-铂热电偶、电子电位差计、标准水银温度计【室温】。

说明：S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400 C,短期1600 C。

在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同；B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。

它的长期使用温度为1600 C,短期1800 C。

可在氧化性或中性气氛中使用，也可在真空条件下短期使用。

N分度号的特点是1300 C下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现性好，耐核辐照及耐低温性能也好，可以部分代替S分度号热电偶；K分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000 C,短期1200 C。

在所有热电偶中使用最广泛；E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。

宜在氧化性、惰性气氛中连续使用，使用温度0-800 C；J分度号的特点是既可用于氧化性气氛（使用温度上限750 C ），也可用于还原性气氛（使用温度上限950 C），并且耐H2及CO气体腐蚀，多用于炼油及化工；T 分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量温300 C以下的度。

热电偶的分度号有哪几种、有什么区别热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。

其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。

t、S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃,短期1600℃。

在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同；B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。

它的长期使用温度为1600℃，短期1800℃。

可在氧化性或中性气氛中使用，也可在真空条件下短期使用。

N分度号的特点是1300℃下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现性好，耐核辐照及耐低温性能也好，可以部分代替S分度号热电偶；K分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000℃,短期1200℃。

在所有热电偶中使用最广泛；E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。

宜在氧化性、惰性气氛中连续使用，使用温度0-800℃；J分度号的特点是既可用于氧化性气氛(使用温度上限750℃)，也可用于还原性气氛(使用温度上限950℃)，并且耐H2及CO气体腐蚀，多用于炼油及化工；T分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量300℃以下的温度补偿导线工作原理：在一定温度范围内，具有与其匹配的热电动势标称值相同的一对带绝缘包覆的导线叫补偿导线。

用它们连接热电偶与测量装置，以补偿热电偶连接处的温度变化所产生的误差。

补偿导线特点：①热电特性稳定，电绝缘性能好，使用寿命长。

②柔软，弯曲性能能好，使用方便。

③包覆层材料稳定可靠，具有一定的耐温性和耐寒性能。

铂铑热电偶产品型号：WRP（WRR）--130S型小铂铑热电偶为各类小型箱式电阻炉或井式炉使用，也可以用于同类产品上。

WR系列工业用热电偶作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。

温度测量范围和允许误差
热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用t0.5表示
□型号表示
热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。

实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。

热电偶最小置入深度
应不小于其保护管外径的8～10倍(特殊产品例外)。

热电偶绝缘电阻(常温)
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。

a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ。

M。

即Rr.L≥100 MΩ。

M L＞1m 式中：Rr－热电偶的长度，m b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ
上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表现定：。

装配式热电偶型号标注方法
W R —/
W：温度仪表
R：热电偶
：热电偶类型（用分度号表示）
K：NiCr-NiSi T：Cu-CuNi
N：NiCrSi-NiSi S：PtRh10-Pt
E：NiCr-CuNi R：PtRh13-Pt
J：Fe-CuNi B：PtRh30-PtRh6
：对数（单只不注）
：安装固定装置（用代号）
1：无固定装置4：固定法兰
2：固定螺纹5：90度角活动法兰
3：活动法兰6：锥形固定螺纹
：参比端（用代号）
0：无线接盒3：防水接线盒
1：简易式4：隔爆接线盒
2：防溅接线盒
：保护管外径（用代号）
0：Φ16mm3：Φ25mm（高铝管）
1：Φ20mm特殊尺寸直接标出
2：Φ16mm（高铝管）
：精度等级
Ⅰ：Ⅰ级Ⅲ：Ⅲ级
Ⅱ：Ⅱ级
：长度（总长*插入深度mm）
：保护管材质（用代号，1Cr18Ni9Ti不注）
装配式热电偶示例图型
WRE2-120/Ⅱ1000mm
WRN-220/Ⅱ/800/650mm Gh3030
WRK-430/Ⅰ900/750mm 无固定装置与固定式装配热电偶示意图（高炉热风炉型热电偶）
WRT-620/ⅡΦ25*300mm 带锥形保护管式热电偶
WRK-240/Ⅱ400/250mm
WRJ-440/Ⅰ400/250mm 隔爆型内置式热电偶
WRK-520/Ⅱ500*500mm 直角活动法兰式热电偶WRS-132/Ⅱ1000*800mm 贵金属工业热电偶。

热电偶种类和型号比较
引言
热电偶是一种用于测量温度的传感器，广泛应用于工业领域。

根据不同需求，市场上有多种类型和型号的热电偶可供选择。

本文将对常见的几种热电偶进行比较，以帮助用户选择适合自己的热电偶。

1. 型号A
- 优点：具有较高的灵敏度和稳定性，适用于高温环境。

- 缺点：成本较高，不适合低预算需求。

2. 型号B
- 优点：具有较低的成本，适用于一般温度范围。

- 缺点：灵敏度较低，精度稍低于其他型号。

3. 型号C
- 优点：适用于特殊工况和恶劣环境，具有较高的耐腐蚀性。

- 缺点：价格较高，对金属悬挂件要求较高。

4. 型号D
- 优点：价格适中，广泛应用于工业控制领域。

- 缺点：相对于其他型号，灵敏度和稳定性稍低。

5. 型号E
- 优点：适用于高精度测量，具有极高的灵敏度和稳定性。

- 缺点：价格较高，使用过程中需要注意保护。

结论
根据个人需求和预算限制，选择合适的热电偶型号至关重要。

型号A适用于高温环境、型号B适合一般温度范围、型号C适用于特殊工况、型号D广泛应用于工业控制、型号E适用于高精度测
量。

在选择过程中，用户应平衡价格、性能和需求，并根据实际情况作出决策。

吹气热电偶吹气热电偶产品说明:1、吹气热电偶应用通过吹进氮气或其它气体，将有害气体送出保护管外，从而提高热电偶寿命。

是30万吨合成氨装置中不可缺少的测温装置。

2、吹气热电偶主要技术参数电气出口：M20X1.5，NPT1/2精度等级：I II防护等级：IP65公称压力：常压3、型号及规格高温高压热电偶高温高压热电偶适合于石油、化工等生产过程中的高温高压场所的温度测量与控制。

是炼油厂、高压聚乙烯等不可缺少的温度装置。

高温高压热电偶主要技术参数电气出口：M20x1．5,NPT1/2连接尺寸：M20x1．5, NPT1/2防护等级：IP65隔爆等级：d‖BT4, d‖CT5公称压力：15-40MPa高温高压热电偶型号及规格1) 热电偶I级按协议订货；2) 保护管其余材质按协议订货；3) 型号430为防水式，型号440为隔爆式。

直角弯头热电偶1、直角弯头热电偶应用直角弯头热电偶适用于生产现场存在高温和有害气体对热电偶接线盒有影响，或不宜直接水平及垂直安装场合。

2、直角弯头热电偶主要技术参数电气出口：M20x1.5,NPT1/2精度等级：I 、 II防护等级：IP65公称压力：常压型号及规格耐磨切断热电偶1、耐磨切断热电偶应用耐磨切断热电偶通过在耐磨头堆焊Ni+Wc35,使钢的硬度提高。

适用于生产现场存在高耐磨固体颗粒或流体，当保护管发生损坏时可切断热电偶。

是炼油厂催化裂化不可缺少的测温装置。

2、耐磨切断热电偶主要技术参数耐磨切断热电偶电气出口：M20×1.5.NTP1/2耐磨头硬度：HRC62-65防护等级：IP65隔爆等级：d‖BT4,d‖CT5公称压力：2.5MPa3、耐磨切断热电偶型号及规格2）型号430为防水式，型号440为隔爆式。

钨铼热电偶钨铼热电偶产品说明:钨铼热电偶是1931年由Goedecke（戈徳克）首先研制出来的，在60至70年代得以发展的最成功的难熔金属热电偶。

钨铼热电偶的特点是：热电极丝熔点高（3300℃），蒸气压低，极易氧化；在非氧化性气氛中化学稳定性好。
