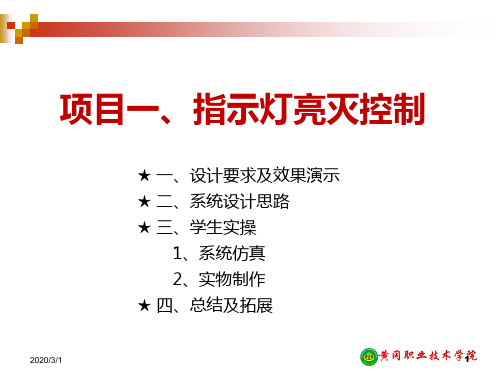

7指示灯亮灭控制(指令的概述)

汽车内各指示灯说明
1、点火开关：当拔出这个开关时，车辆熄火。

拔出点火开关后，车辆无法正常启动；
2、发动机保护指示灯：当发动机出现故障时，这个指示灯会亮起，车车速不会超过
原来的最高限制速度；
3、安全带系好指示灯：当乘客没有系安全带时，这个指示灯会亮起，提醒乘客系好
安全带；
4、机油压力指示灯：如果发动机机油压力低，这个指示灯会亮起，提醒司机及时补
充机油；
6、煞车指示灯：当煞车片磨损到一定程度时，这个指示灯会亮起，提醒司机及时更
换煞车片；
7、安全气囊指示灯：当车上安装的安全气囊损坏及空转时，这个指示灯会亮起，提
醒司机及时安检；
10、变速箱故障指示灯：当变速箱出现故障时，这个指示灯会亮起，提醒司机及时送
去机修；
13、服务指示灯：当车辆的养护间隔期到了，或者机油空气滤清器需要修理和更换时，这个指示灯亮起，提醒司机马上到检修点调校检修车辆；
19、ABS指示灯：当车辆上安装的ABS系统出现故障时，这个指示灯会亮起，提醒司
机立刻减速停车，到检修站检修；。

交通信号灯的含义及使用方法交通信号灯作为道路交通管理的重要工具，起到了引导车辆和行人安全出行的关键作用。

正确认识交通信号灯的含义，同时掌握正确的使用方法，将有效提高道路交通的秩序和安全性。

本文将从交通信号灯的含义、不同颜色灯光的解读以及使用方法等方面进行论述。

一、交通信号灯的含义交通信号灯通过红、黄、绿三种颜色的灯光组合，告知车辆和行人何时可以通行、何时需要停止。

具体含义如下：1. 红灯：红色信号灯表示停车，车辆和行人必须停下等待，不能继续通行，对正在行驶的车辆要求立即停车，并且不能闯红灯。

2. 黄灯：黄色信号灯表示警告，车辆和行人应该减速慢行，为改变红灯到绿灯的过渡期提供准备，避免急刹车或冲过黄灯。

3. 绿灯：绿色信号灯表示通行，车辆和行人可以安全通行，但仍需注意交通流量和其他交通标志或标线的指示。

二、不同颜色灯光的解读不同颜色的信号灯所代表的含义和行动要求有所不同，以下是对红、黄、绿三种颜色信号灯的解读：1. 红灯：红灯的出现意味着停止，驾驶员应立即停车，禁止通行。

此时，车辆和行人应等待，直到绿灯亮起或交通信号灯显示其他允许通行的信号标示。

2. 黄灯：黄灯的出现意味着警告，驾驶员需要减速慢行，并为停车做好准备。

如果驶近路口时遇到黄灯，驾驶员应尽量停车，但必须确保停车安全，避免紧急刹车引发后方追尾事故。

3. 绿灯：绿灯的出现意味着通行，驾驶员可以继续前行，但需根据交通状况合理选择速度，确保安全通行。

在遇到绿灯时，仍需注意交通的流量和其他交通标志或标线的指示，确保行驶安全。

三、交通信号灯的使用方法为了正确使用交通信号灯，以下是一些应遵守的使用方法：1. 等待信号灯：在等待信号灯时，驾驶员和行人应遵守红灯的要求，立即停在停止线或十字路口前，不得越线通行。

行人在红灯亮起时，应等待在人行横道线或者交通信号灯指示的等候线上，不得穿越马路。

2. 警惕黄灯：在行驶过程中，如果遇到黄灯亮起，驾驶员应根据自身车速和距离交叉口的距离决定是停车还是继续行驶。

主处理板（MPU）面板示意图S1：任务时钟1状态指示。

（闪烁）闪烁表示时钟1接收正常，非闪烁表示接收故障。

S2：任务时钟2状态指示。

（闪烁）闪烁表示时钟2接收正常，非闪烁表示接收故障。

D1~D5：系统异常代码指示。

系统正常工作时：D1亮表示与TU(轨道电路)连接正常；（常亮）D2亮表示与联锁连接正常；（常亮）D3亮表示与CTC连接正常；（常亮）D4亮表示与临站TCC连接正常。

（常亮）D5（灭灯）系统故障时D1~D5常亮表示故障诊断代码0~31。

Err：系统异常状态指示。

（灭灯）灭灯表示系统正常，常亮表示系统故障，此时需参照D1~D5故障诊断代码。

CF卡状态指示：Rd1：CPU1读卡动作指示。

（灭灯）闪烁表示CPU1正在读取CF卡，非闪烁表示CPU1停止读取CF卡。

Err1：CPU1读卡异常指示。

（灭灯）灭灯表示CPU1读卡正常，亮灯表示CPU1读卡故障。

Rd2：CPU2读卡动作指示。

（灭灯）闪烁表示CPU2正在读取CF卡，非闪烁表示CPU2停止读取CF卡。

Err2：CPU2读卡异常指示。

（灭灯）灭灯表示CPU2读卡正常，亮灯表示CPU2读卡故障。

RESET:复位键，仅用于系统调试。

系统运行中严禁使用。

COM：系统调试接口安全监视板（VSU）Array U1：CPU1状态指示U2：CPU2状态指示，U1和U2指示灯定义相同5V：5V电源状态指示（灭灯）灭灯表示检测正常，亮灯表示检测故障。

24V：24V电源状态指示（灭灯）灭灯表示检测正常，亮灯表示检测故障。

A LL：完整性状态指示（灭灯）亮灯表示检测正常，灭灯表示检测故障。

R LY：安全电源状态指示。

（灭灯）亮灯表示检测正常，灭灯表示检测故障。

L1：任务时钟1状态指示闪烁表示生命信号1接收正常，非闪烁表示接收故障L2：任务时钟2状态指示闪烁表示生命信号2接收正常，非闪烁表示接收故障L3：任务时钟3状态指示闪烁表示生命信号3接收正常，非闪烁表示接收故障注：L1、L2、L3平时交替闪烁L4（备用）：任务时钟4状态指示（灭灯）闪烁表示生命信号4接收正常，非闪烁表示接收故障Syn1：同步时钟1状态指示闪烁表示同步时钟1发送正常，非闪烁表示发送故障Syn2：同步时钟2状态指示闪烁表示同步时钟2发送正常，非闪烁表示发送故障Syn1 和Syn2交替闪烁面板示意图CAN网络通信卡（CIU）面板示意图S1：任务时钟状态指示闪烁表示任务时钟1接收正常，非闪烁表示接收故障。

交通信号灯图文解说
交通信号灯图文解说
交通信号灯是交通指挥中的重要组成部分，是道路交通的基本语言。

下面是小编为你带来的交通信号灯图解，欢迎阅读。

机动车信号灯和非机动车信号灯表示
绿灯亮时：准许车辆通行，但进行转弯的车辆是不得妨碍被放行的直行车辆、行人通行的。

黄灯亮时：已越过停止线的车辆是可以继续通行的，而未越线的车辆需减速进行防备变灯。

红灯亮时：禁止一切车辆通行。

但是进行右转弯的车辆在不妨碍被放行的.车辆、行人通行的情况下，是允许通行的。

人行横道信号灯表示
在绿灯亮时：允许行人通过人行横道。

在红灯亮时：是禁止任何行人进入人行横道的;但是已经进入了人行横道的行人，是可以继续通过或者在道路中心线处停留等候。

车道信号灯表示
绿色箭头灯亮时：是准许本车道车辆按照指示的方向通行的。

红色叉形灯或者箭头灯亮时：是禁止本车道的车辆通行。

方向指示信号灯的箭头方向一般都分为向左、向上、向右：分别表示了左转、直行、右转。

闪光警告信号灯就是持续闪烁的黄灯：提示车辆、行人通行时需要进行注意瞭望，确认安全后通过。

道路与铁路平面交叉道口
如果有两个红灯进行着交替闪烁或者一个红灯亮时：表示禁止车辆、行人通行;
在红灯熄灭的时候：则表示允许车辆、行人通行。

目录引言 (2)一、概述 (3)1 PLC课程设计任务 (3)2 PLC课程设计要求 (3)二、PLC的相关知识 (3)1 PLC的历史和发展 (3)2 PLC的定义和特点 (5)3 PLC的应用领域 (5)4 PLC的工作原理 (6)三、控制系统的硬件设计 (7)1主电路图 (7)2 控制电路原理图 (7)3 PLC硬件配置 (8)4 PLC的外部接线图 (8)四、控制系统的软件设计 (9)1 I/O分配表 (9)2 梯形图程序 (9)3 控制系统的指令表 (10)4 控制系统测试 (11)五、电气设备及其元件明细表 (11)总结 (12)参考文献 (13)引言随着科学技术的发展以及人们生活水平的提高，在现代生活中。

彩灯作为一种装饰，既可增加人们的感观，起到广告宣传的作用，又可以增添们节日气氛，为人们的生活增添亮丽，用在舞台上增强晚会灯光效果。

随着电子技术的发展，应用系统想着小型化、快速化、大容量、重量轻、功能全的方向发展，PLC技术的应用引起电子产品及系统开发的巨大变革。

针对PLC日益得到广泛应用的现状，本文介绍PLC在不同变化类型的彩灯控制中的应用，灯的亮灭、闪烁时间及流动方向的控制均通过PLC来达到控制要求。

在彩灯的应用中，装饰灯、广告灯、布景灯的变化多种多样，但就其工作模式，可分为三种主要类型：长明灯、流水灯及变幻灯。

长明灯的特点是只要灯投入工作，负载即长期接通，一般在彩灯中用以照明或衬托底色，没有频繁的动态切换过程，因此可用开关直接控制，不需经过PLC控制。

流水灯负载变化频率高，变换速度快，使人有眼花缭乱之感，分为多灯流动、单灯流动等情形。

变幻灯则包括字形变化、色彩变化、位置变化等，其主要特点是在整个工作过程中周期性地花样变化，但频率不高。

流水灯及变幻灯均适宜采用PLC控制。

而本次设计的8路彩灯是属于变换灯的一种，8路彩灯循环工作，整个过程可以通过 PLC自动完成控制，减轻了设计人员的工作强度，提高了设计质量，减小了出错机会。

解帧直放站指示灯介绍在完成直放站的安装与连接后，插上便携电脑，打开设备电源开关，通过指示灯可观察整机内部各模块的执行情况。

各模块的指示灯意义如下：(1)监控主板，指示灯L1~L3如图11，其定义如下：图11 监控主板指示灯示意图L1（绿色）：运行灯，此灯在上电初始化完成后正常闪亮运行。

L2（红色）：告警指示灯(ALAM).。

在上电初始化过程中，该灯为常亮。

初始化完成后则熄灭。

如果整机上存在任何告警量，此灯常亮，反之，则保持始终熄灭状态。

L3（红色）：MODEM告警指示灯。

在上电初始化过程中，该灯为常亮。

初始化完成后则熄灭。

如遇MODEM告警则该灯常亮，否则一直保持熄灭。

(2)基带解码同步板指示灯L1~L7、按钮M1如图12，其定义如下：图12 解帧同步板指示灯示意图L1(绿灯)：3.3V电源批示灯，上电后常亮；L2(绿灯)：5V电源批示灯，上电后常亮；L3(绿灯)、L4(绿灯)：FPGA运行灯，上电初始化完成后跑马运行。

L5(绿灯)：同步失步指示灯。

初始化完成后开始运行，失步时呈闪烁状态，同步后常亮。

L6(绿灯)：ARM运行灯。

上电后即亮，正常状态为常亮。

有通讯时快闪。

L7(绿灯)：FPGA程序下载指示灯。

下载过程中为常亮，下载完成后灯熄灭。

手动按钮M1：系统复位按钮。

(3)监控底板指示灯L1~L10、手动按钮M1~M2如图13，其定义如下：图13 监控底板指示灯示意图L1(绿灯)~ L6(绿灯)：第二时隙切换点指示灯。

灯亮的个数为上行时隙的个数。

当切换时隙为第一时隙和第二时隙之间时L1亮；当切换时隙为第二时隙和第三时隙之间时L1、L2亮；当切换时隙为第三时隙和第四时隙之间时L1、L2、L3亮；当切换时隙为第四时隙和第五时隙之间时L1、L2、L3、L4亮；当切换时隙为第五时隙和第六时隙之间时L1、L2、L3、L4、L5亮；当切换时隙为第六时隙和第零时隙之间时L1、L2、L3、L4、L5、L6亮；L7(绿灯)：底板正常运行灯，上电后即常亮；L8(绿灯)：工作状态-----正常模式指示灯；L9(绿灯)：工作状态-----上行常开模式指示灯；L10(绿灯)：工作状态-----下行常开模式指示灯；手动按钮M1：手动时隙切换按钮。

DCS7控制器面板操作说明我公司独立开发DCS7控制器使操作者操作简洁明了，控制面板下；
1运行；表示水泵变频器运行时的绿色指示灯。

2故障；表示水泵变频器出现故障时报警的红色指示灯。

3启动；表示水泵变频器启动和停止按钮。

按下对应水泵按钮时，按钮指示灯蓝色亮起，水泵变频器启动运行，再按一下按钮按钮弹起，蓝色指示
灯熄灭，水泵变频器停止运行。

4自动Z手动；表示DCS7可以进行【自动】和【手动】转换运行。

水泵变频器运行时，转换按钮指向【自动】时，控制器根据采集的参数自动增
加或减少水泵变频器频率运行。

转换按钮指向【手动】时，可以调节
MAX电位器，调节水泵变频器频率运行的大、小满足实际水泵运行。

轿顶DMC门机板指示灯说明
轿顶DMC门机板指示灯说明
L1亮表示有开门信号输入；
L2亮表示有关门信号输入；
L3亮表示有平层信号输入；
L4亮表示有自学习信号输入；
L5灭表示有开门极限信号输入；
L6灭表示有安全触板信号输入；
L7灭表示有关门极限信号输入；
L8亮表示有直流24V输入；
L9亮表示有直流5V输入；
L10～L15亮表示有电机三相控制波形信号输出；
L16亮表示有故障信号输出；
L17亮表示有门宽测试信号输出（进入门宽测试状态）；L18亮表示有ORS信号输出；
L19亮表示有屏蔽触板信号输出；
L20～21在门低速运动时闪动表示有编码器信号输入；L22亮表示有光电（光幕）信号输入。

巨力电梯主板指示灯详细说明
1、报警灯。

亮：红色，有报警。

灭：没有报警。

注释：通过按删除或接受按钮重置。

2、电梯故障灯。

亮：红色，阻碍正常操作的错误。

灭：操作正常。

3、CPU运行灯。

亮：黄色，CPU运行。

灭：CPU不运行。

注释：当LED闪烁时CPU运行。

4、检查灯。

亮：黄色，开关在检修位。

灭：开关在正常位。

5、紧急电动灯。

亮：黄色，RDF开关在Recall位。

灭：RDF开关在正常位。

注释：RDF开关在控制柜内。

6、通信灯。

亮：绿色，表示通过通信正常。

灭：表示通信不正常。

注释：如果LED不亮，检查连接情况。

7、控制器灯。

亮：绿色，给控制器的正24V电压正常。

灭：没有正24V电压。

注释：如果LED不亮，检查保险丝。

各系统单板指示灯含义及故障显示概述在电子设备的单板上，通常会配备一系列指示灯来显示系统运行状况和故障信息。

这些指示灯的状态和闪烁模式可以帮助用户快速判断系统的正常工作与否，以及定位可能存在的故障。

本文将介绍不同系统单板上常见的指示灯含义及故障显示方法。

1. 电源指示灯电源指示灯通常用于显示系统的电源状态。

其含义及故障显示如下：•亮（常亮）：表示系统电源正常，并处于工作状态。

•熄灭：表示系统电源未接通，或者电源故障。

•闪烁：表示系统电源过载或存在其它问题，需要进一步排查。

2. CPU指示灯CPU指示灯通常用于显示系统的处理器状态。

其含义及故障显示如下：•亮（常亮）：表示CPU正常工作，并处于正常负载状态。

•熄灭：表示CPU未被启动，或者存在CPU故障。

•闪烁：表示CPU工作异常，可能是由于过热或其他原因，需要检查CPU散热器或者其他硬件问题。

3. 存储指示灯存储指示灯通常用于显示系统的存储设备状态，例如硬盘或者固态硬盘（SSD）。

其含义及故障显示如下：•亮（常亮）：表示存储设备正常工作，并处于读写状态。

•熄灭：表示存储设备未被识别，或者存储设备故障。

•闪烁：表示存储设备读写异常，或者存在数据传输问题，需要检查存储设备的连接或者磁盘空间是否足够。

4. 网络指示灯网络指示灯通常用于显示系统的网络连接状态，例如以太网口或者Wi-Fi连接状态。

其含义及故障显示如下：•亮（常亮）：表示网络连接正常，并处于活动状态。

•熄灭：表示网络连接未启动，或者网络故障。

•闪烁：表示网络连接异常，可能是由于网络故障、数据传输问题或者接入点连接问题。

5. 故障指示灯故障指示灯通常用于显示系统的故障信息，例如系统过热、内存错误等。

其含义及故障显示如下：•亮（常亮）：表示系统存在故障，并需要进行故障排查。

•熄灭：表示系统未检测到故障。

•闪烁：表示系统正在进行自检或者诊断，也可能表示存在严重的硬件或软件故障。

6. 其他指示灯除了以上常见的指示灯外，不同系统单板上还可能配备其他指示灯，用于显示特定的系统状态，例如电池电量指示灯、系统运行状态指示灯、通信指示灯等。

车辆常用指示灯功能解读车辆常用的指示灯通常用于提示驾驶员车辆的状态或提醒注意事项。

以下是一些常见的车辆指示灯及其功能解读：1.发动机故障灯（Check Engine Light）：指示发动机或排放系统存在问题。

当此指示灯亮起时，建议尽快检查发动机的状况。

2.刹车系统警告灯（Brake System Warning Light）：表示刹车系统存在故障或刹车液位过低。

亮起时，需要停车检查刹车系统。

3.防抱死制动系统（ABS）灯：表示防抱死制动系统故障。

亮起时，可能需要进行系统检查。

4.电池充电指示灯（Battery Charge Light）：表示发电机无法正常工作或电池电量过低。

亮起时，需要检查发电机和电池状态。

5.机油压力灯（Oil Pressure Light）：表示发动机油压力过低。

亮起时，需要立即停车检查引擎油液位和油泵状态。

6.胎压监测系统灯（Tire Pressure Monitoring System，TPMS）：提示一个或多个轮胎的气压低于正常水平。

亮起时，需要检查轮胎气压并充气。

7.故障指示灯（Malfunction Indicator Light）：通常与排放系统或电子控制系统有关，可能表示发动机或排放系统存在问题。

亮起时，需要进行车辆诊断。

8.安全气囊灯（Airbag Light）：表示安全气囊系统存在故障。

亮起时，需要进行系统检查。

9.燃油警告灯（Low Fuel Warning Light）：表示油箱中的燃油接近耗尽。

亮起时，需要尽快加油。

10.前雾灯指示灯（Front Fog Lamp Indicator）：表示前雾灯已启动。

11.远光灯指示灯（High Beam Indicator）：表示远光灯已启动。

12.近光灯指示灯（Low Beam Indicator）：表示近光灯已启动。

请注意，车辆的指示灯图标和功能可能因车型和制造商而有所不同。

驾驶员应熟悉其所驾驶车辆的车载仪表板和指示灯含义，以确保在车辆发生问题时能够正确应对。
