光电纠偏系统JP-5型

光电纠偏摘要：光电纠偏是一种广泛应用于光学系统中的技术，通过使用光电器件对光线进行监测和调整，以纠正光路中的偏差。

本文将介绍光电纠偏的基本原理和应用领域，并探讨其在光学系统中的重要性。

1. 引言光学系统是许多科学研究领域以及工业生产中不可或缺的一部分。

然而，由于光路中的各种因素导致的光线偏移和偏差常常会对光学系统的性能和精度产生不利影响。

因此，光电纠偏成为了一种必要的技术手段，可用于纠正这些偏差，从而提高光学系统的性能和精度。

2. 光电纠偏的基本原理光电纠偏通过使用光电器件来检测和调整光路中的光线偏移和偏差。

主要涉及以下两个方面的原理：2.1 光电效应光电效应是指当光线照射到物质表面时，使得物质中的电子被激发并获得动能，从而形成电流。

光电纠偏中常使用的光电器件包括光电二极管（Photodiode）、光敏电阻（Photoresistor）以及光电转换器等。

这些光电器件可以将光线转换成电信号，从而实现对光线的监测和控制。

2.2 反馈控制光电纠偏还涉及使用反馈控制的技术手段，通过对光电器件输出的信号进行分析和处理，并将结果反馈给光学系统的调整部分，从而实现对光路的纠偏。

反馈控制可以根据需要对光线的方向、角度或位置进行微调，以达到精确的纠偏效果。

3. 光电纠偏的应用领域光电纠偏已广泛应用于光学系统中的许多领域，以下是其中一些主要的应用领域：3.1 光通信系统在光通信系统中，光电纠偏可以用来纠正光纤中光线的偏移和偏差，以确保信号传输的稳定性和准确性。

通过使用光电纠偏技术，可以提高光通信系统的传输速率和传输距离，从而满足不断增长的通信需求。

3.2 光刻机光刻机是制造集成电路和其他微纳米器件的重要设备。

在光刻过程中，光线的偏移和偏差可能会导致芯片制造的精度和质量下降。

通过应用光电纠偏技术，可以实时监测和调整光刻机中的光路，从而保证芯片的制造精度和一致性。

3.3 光学成像系统在光学成像系统中，光电纠偏可以用来校正光线的偏移和偏差，以确保成像质量和图像的清晰度。

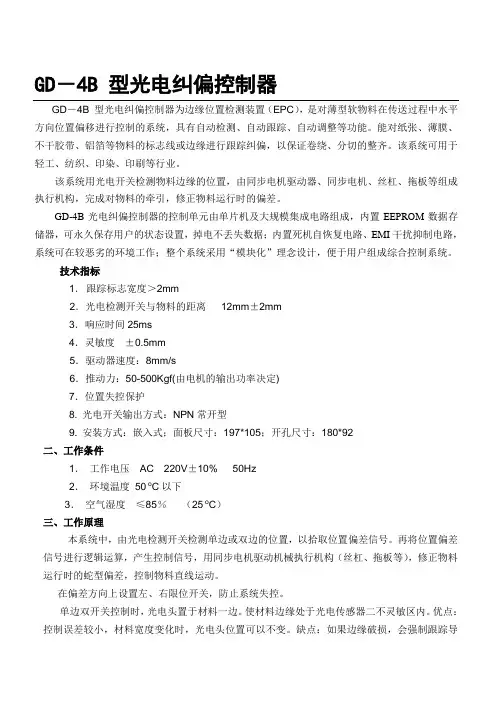

GD－4B 型光电纠偏控制器GD－4B 型光电纠偏控制器为边缘位置检测装置（EPC），是对薄型软物料在传送过程中水平方向位置偏移进行控制的系统，具有自动检测、自动跟踪、自动调整等功能。

能对纸张、薄膜、不干胶带、铝箔等物料的标志线或边缘进行跟踪纠偏，以保证卷绕、分切的整齐。

该系统可用于轻工、纺织、印染、印刷等行业。

该系统用光电开关检测物料边缘的位置，由同步电机驱动器、同步电机、丝杠、拖板等组成执行机构，完成对物料的牵引，修正物料运行时的偏差。

GD-4B光电纠偏控制器的控制单元由单片机及大规模集成电路组成，内置EEPROM数据存储器，可永久保存用户的状态设置，掉电不丢失数据；内置死机自恢复电路、EMI干扰抑制电路，系统可在较恶劣的环境工作；整个系统采用“模块化”理念设计，便于用户组成综合控制系统。

技术指标1．跟踪标志宽度＞2mm2．光电检测开关与物料的距离12mm±2mm3．响应时间25ms4．灵敏度±0.5mm5．驱动器速度：8mm/s6．推动力：50-500Kgf(由电机的输出功率决定)7．位置失控保护8. 光电开关输出方式：NPN常开型9. 安装方式：嵌入式；面板尺寸：197*105；开孔尺寸：180*92二、工作条件1．工作电压AC 220V±10% 50Hz2．环境温度50 o C以下3．空气湿度≤85％（25 o C）三、工作原理本系统中，由光电检测开关检测单边或双边的位置，以拾取位置偏差信号。

再将位置偏差信号进行逻辑运算，产生控制信号，用同步电机驱动机械执行机构（丝杠、拖板等），修正物料运行时的蛇型偏差，控制物料直线运动。

在偏差方向上设置左、右限位开关，防止系统失控。

单边双开关控制时，光电头置于材料一边。

使材料边缘处于光电传感器二不灵敏区内。

优点：控制误差较小，材料宽度变化时，光电头位置可以不变。

缺点：如果边缘破损，会强制跟踪导致材料撕断。

材料走完，执行机构会跑到极限位置。

电眼跟踪内深色 Байду номын сангаас浅色
电眼跟踪内浅色 外深色
电眼跟踪内深色 外浅色 极性为“ ”
电眼跟踪内浅色 外深色 极性为“ ”
６、电眼选择按键：根据纠偏材料选择相应的单电眼或双电眼工作 式模，电 眼选择 可参 考 下图 ：
ＧＫ－７2 型光电纠偏控制器
切刀
不规则图案 电眼跟踪线
Ｐ４
单电眼跟踪印刷线 不规则图案 电眼靠边跟踪
１１２± １ ｍｍ
ＧＫ－７2 型光电纠偏控制器 五、面板构成：
１６ １５ １４
１３ １２ １１
Ｐ３
３ ２ １
１０ ９ ８ ７ ６ ５４
１、电源开关：纠偏控制器总电源控制。 ２、张力调节电位器：调节张力输出电流的大小。 ３、张力电流指示：显示当前张力输出电流的值。 ４、极性指示：显示纠偏控制器当前的工作极性。 ５、极性选择按键：根据纠偏材料选择相应的纠偏极性，极性选择 参可考下 图：
本纠偏控制器的核心采用目前较为先进的单片机进行集中控制使其可以选择单电眼和双电眼进行纠偏工作单电眼增加了纠偏响应速度调节功能可有效的降低纠偏时带来的震动和噪音该纠偏控制器配合光电眼和纠偏执行机构后能对纸张薄膜等材料进行纠偏控制可广泛应用于分切机印刷机等机械设备
GK-72 型光电自动纠偏控制器
使
用
说
明
ＧＫ－７2 型光电纠偏控制器
Ｐ１
一、概述：
本 纠 偏 控 制 器 的 核 心 采 用 目 前 较 为 先 进 的 单 片 机 进 行 集 中 控 制 ， 使其可以选择单电眼和双电眼进行纠偏工作，单电眼增加了纠偏响 应速度调节功能可有效的降低纠偏时带来的震动和噪音，该纠偏控 制器配合光电眼和纠偏执行机构后能对纸张、薄膜等材料进行纠偏 控制，可广泛应用于分切机、印刷机等机械设备。

光电纠偏光电纠偏简介:Fife于1989年并入美塞斯，发明世界上第一套光电纠偏系统.光电纠偏MC18/400/830/1898主要应用于卷筒材料的横向跑偏控制：可对如卷筒纸薄膜，无纺布，织布等卷材进行纠偏工作。

光电纠偏图片：光电纠偏的特点①主要应用于印刷包装、造纸、薄膜、纺织等行业需要控制卷边齐整的场合。

②内量智能单片机控制③纠偏响应速度可调节④带可提供单电眼或双电眼纠偏跟踪⑤跟线和跟边自定光电纠偏的参数2.GXGK-5微电脑光电纠偏控制器主要参数：参数：响应时间：≤50ms(可调)纠偏精度：±0.2mm 输出功率：50-500W 张力输出：0-2A 检测方式：检边、跟线控制方式：单电眼、双电眼外接开关：自动/手动左转/右转开关附件(选配)：光电眼、同步电机、滚珠丝杆工作电压：AC220V±15% 50Hz。

各种纠偏控制器 :D-MAX™系列卷材纠偏系统一个由功能强大、模块化的组件构成的完整系统，用以提高效率和卷装质量。

模块化设计理念，可以作为预接线控制器系统或者多功能组件中的独立功能模块使用。

控制器外观朴实，能够提供高水平的纠偏精度，选用功能强大，例如高速联网和远程系统监控功能图形化的操作界面，简明易懂的操作语言，可以使安装和操作变得更简单CDP-01卷材纠偏控制器具有高品质的动态响应性能，能够驱动单个、两个或三个纠偏器同时使用。

内置信号放大器，专门用于红感应器在检测透明卷材时将信号放大，提高检测精度。

不需要PLC也可以同时控制多达3套纠偏系统。

Polaris™卷材纠偏控制器静谧的卷材纠偏控制器，安装和操作都很简单小巧箱体容易嵌入机器的控制面板中高动态响应性能，确保恒定，优质的卷装工作原理 :由光电检测开关检测单边的位置，以拾取位置偏差信号，再将位置偏差信号进行逻辑运算，产生控制信号，输出DC24V电压信号用来驱动外部执行机构，修正物料运行时的蛇型偏差，控制物料直线运动。

工作条件工作电压AC 220±10% 50Hz环境温度 50摄氏度以下运行前准备工作:1.接线：按接线图的要求将电源，电机，限位开关，光电头对应接好2.电机方向极性要正确确定3.限位开关控制电机停止方向的确定4.材料对边或对线的选择5.光电头的定位，调整6.动作说明（控制器自动和手动方式的选择）7.灵敏度电位器调整故障判断和排除1.电机不转：打开外壳检查控制板接线柱，检查电源和电机接线是否有误，检查电源保险，检查面板控制按钮是否设定正确2.光电头不亮，检查航空插连接线是否连接正常3.设定基准找不到，检查材料对比色差，排除干扰因素保养与检查1.应由经过培训的人员进行操作，严禁他人接触内部电路2.切断电源后，进行维修检查3.电机运转是否正常，限定开关是否正常注：该文档光电纠偏的参数参考于光电纠偏百度百科！。
