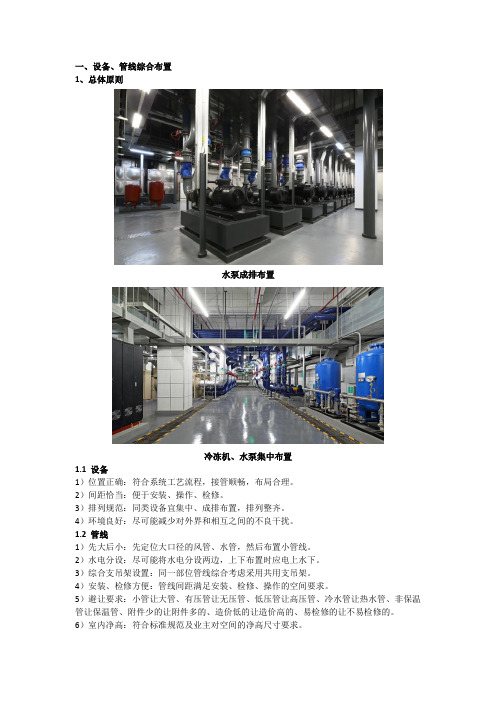

一、设备、管线综合布置1、总体原则水泵成排布置冷冻机、水泵集中布置1.1 设备1）位置正确：符合系统工艺流程，接管顺畅，布局合理。

2）间距恰当：便于安装、操作、检修。

3）排列规范：同类设备宜集中、成排布置，排列整齐。

4）环境良好：尽可能减少对外界和相互之间的不良干扰。

1.2 管线1）先大后小：先定位大口径的风管、水管，然后布置小管线。

2）水电分设：尽可能将水电分设两边，上下布置时应电上水下。

3）综合支吊架设置：同一部位管线综合考虑采用共用支吊架。

4）安装、检修方便：管线间距满足安装、检修、操作的空间要求。

5）避让要求：小管让大管、有压管让无压管、低压管让高压管、冷水管让热水管、非保温管让保温管、附件少的让附件多的、造价低的让造价高的、易检修的让不易检修的。

6）室内净高：符合标准规范及业主对空间的净高尺寸要求。

2、屋面布置成排冷却塔布置成排机组排列2.1排列1）同类设备成排布置，排列整齐，成排管线、部件标高一致，成行成线。

2）雨水斗：设置在天沟中间。

3）多联机制冷剂管道、电缆等集中布设在管槽内。

2.2 高度1）管线横管：≥300mm。

2）设备基础：高度≥100mm。

3）通气管：上人屋面高度2m、非上人屋面高度300mm且大于最大积雪厚度，周围4m内有门窗应高出门窗600mm，或引至无门窗处。

4）落水管：排水口距水簸箕150-200mm。

5）支架：同一屋面、同类管线支架设置高度一致。

3、走道及楼层布置走道管线排布3.1 管线排布1）原则：遵循先大后小、先无压后有压、水电分设、电上水下、风上水下、保温上非保温下等原则，分层布置。

2）间距：考虑保温厚度、阀件、管道坡度、支管及安装、操作、检修空间。

3.2 共用支架1）原则：走道内尽可能采用共用支架，分层设置，节省空间。

2）设置：荷载较大的共用支架应进行强度和刚度计算。

支架宜利用结构梁、柱生根固定。

支架间距符合规范、标准的要求。

支架设在集中荷载、弯管、分支等处。

管线综合布置的一般原则管线综合布置的一般原则(1)采用城市统一的坐标和标高系统。

(2)地下管线一般自建筑向道路中心线由近到远敷设。

其一般的顺序为：电讯管、缆一电力电缆一热力管线一煤气管线一给水管线一雨水管线一污水管线(3)为了便利管线综合和管理工作，对各种管线在市政道路下的位置，大中城市一般均有基本定位，各城市可以统一规定各类管线在道路上的方位。

如规定电力电缆、煤气、污水管线布置在道路的东侧或南侧；电讯、热力、给水、雨水管线布置在道路的西侧和北侧。

在作小区管线综合时，规划设计单位宜遵循当地的上述规定，并结合小区实际，统一合理地解决各类管线的位置。

这是小区工程管线综合的关键。

(4)各类地下管线在处理竖向位置时，由地面向下的顺序一般为：电讯管、缆一热力电缆一电力管线一煤气管线一给水管线一雨水管线一污水管线其中，要点是电讯管缆应在其他管线之上，而污水管线则应在其他管线的最下方。

(5)所有管线均应力求短捷，少转变、少交叉，尽量和道路平行或垂直敷设；当管线必须转弯敷设时，其转弯半径应符合有关规定。

(6)当几条管线交叉布置发生矛盾时，一般应以压力流管道避让重力流管道；小管径管道让大管径管道；技术要求低的管线让技术要求高的管线；新建管线让已建的永久管线。

(7)所有管线提倡直埋，除明沟排(雨)水外，一般不做地下管沟如电缆沟、暖气沟等：地下管线的上部覆土深度应符合地下管线最小覆土深度表(见表2-3-21)的要求。

(8)各类管线之间及其与其他建筑、设施的最小水平、垂直间距应符合地下管线最小垂直挣距表(见表2-3-22)和地下管线交叉最小垂直净距表(见表2-3-23)的要求。

(9)为了方便旋工、检修和不影响交通，地下管线尽可能不要布置在交通频繁的机动车道下面，可优先考虑敷设在绿地或人行道下面，尤其是小口径给水管、煤气管、电力、电讯管缆。

其次，才考虑布置在非机动车道下面。

大管径的给水管、雨水管、污水管等较少检修的管道才可布置在机动车道下面。

工装室内装修工程综合管线布置图文机电综合管线的目的及意义：1）发现并解决机电专业蓝图中出现的疏漏；2）发现并解决机电系统内部各专业之间出现的疏漏；3）发现机电系统和其他专业的冲突和疏漏，并找到解决的方法；4）结合精装修标高图等其他对图纸，建筑物内的机电管线进行最佳排位，最大程度减少管道所占空间；5）有利于各专业安排工序，达到统筹的目的。

机电系统虽是个独立的系统，它虽独立但又在装修项目中和装饰施工，有着藕断丝连的种种相互关系，比如吊顶的标高和机电管线的安装标高有关联，机电末端点位布置和装饰美观度有关联度，机电检修孔布置和装饰面有关联等等。

管线平衡的原则：先大后小、先主后支、先高后低，电管原则上敷设在上部，减少交叉影响，各专业管线尽量避免相互平面交叉，原则上有压管让无压管，优先考虑风管。

整个剖面综合平衡：XX体育中心乒乓球计练中心（整个剖面的综合平衡）XX体育中心乒乓球计练中心（整个剖面的综合平衡）走廊吊顶综合管线布置：优先采用共用支架。

对于碰撞的管线，调整时应遵循以下原则：1)充分利用吊顶空间，提高走廊净空尺寸；2)设备、管线接头应避开大梁位置，同时考虑贴近吊顶，保证检修空间；3)电气系统避让水系统，水系统避让风系统；4)施工难度小的避让施工难度大的，桥架布设应便于后期电缆敷设；5)桥架和水管多层水平布置时，桥架应位于水管上方；高中压在上，低压在下，经常检修的在下；与吊顶表面末端设施连接的管线宜贴近吊顶，减少交叉；6)间距要求如下：管道外壁（或保温层的外表面）距墙面或侧边的距离不宜小于150mm，距柱、梁之间的距离宜为50mm，各种管道外壁（或保温层外表面）之间的距离宜为100~150mm。

风道的外壁距墙之间的距离宜为200~300mm。

管道上有阀门且设置同一断面的，应考虑阀门在保温时对管道间距的要求。

设备管线综合布置：设备间设备，管线综合布置。

在设备、管线参数确定后，设备间机电工程施工前完成深化设计。

管线综合布置施工技术总结一、综合布线施工要点管线综合布置包括有：给排水及热水系统管道，电气系统电缆、线槽及桥架等。

既要考虑到各种管道的合理布置，观感良好，又要兼顾留出操作及检修空间，还要保证业主需要的天花标高，必须重点考1.1对无天花部分，管线综合布置的重点是：整体布局合理，观感良好。

对于管线交叉的部位需要分层安装，安装前就要根据空间尺寸核好各工种管线位置、标高，对各工种管线作出合理的布置。

1.2对有天花部分，管线综合布置的重点是：布局合理，确保标天花部分一般施工空间有限，主要管线与支管线纵横交错。

必须使各专业管线安装的位置紧凑，又要兼顾留出操作及检修空间。

通风管道的截面尺寸一般为最大，所以应该以通风管道为主进行综合管道布置。

如果不能满足业主需要的标高，则应积极与设计院联系，提出在不改变其通风面积的情况下改变其截面尺寸，以确保标高。

二、与分包单位及专业工种间的协调配合专项措施1、概述本工程体态较大且工期较紧、质量要求高，分包专业施工单位数量较多。

各施工单位施工中要保证承建工程的质量和进度，搞好对安装等专业分包的协调管理，服从总包方的管理。

要使整个工程协调有序地顺利完成，就必须发挥好总包作用，加强协调管理职能，同时分包单位也要积极地给予理解配合。

2、组织管理在管理组织体系上采取有效措施，将总包方和各分包方在组织管理上联系紧密，确保总包方对各专业分包单位的质量、进度和产品相互保护等方面的有效控制，加强对分包间的管理协调，及时处理存在的矛盾与问题，以求项目整体目标的实现。

分包方亦须根据总包方质量体系运行的要求，建立质量体系网络，责任到人，对质量实施全过程实行监控。

（1）把各专业施工单位、专业分包队伍的项目负责人组合进总包方的现场指挥部，作为成员共同参与工程的统一指挥安排与协调。

（2）建立每周工程协调会制度。

由总包单位主持，业主、监理及施工单位、专业分包队伍参加。

在协调会上，总结上周施工阶段的实施情况，明确后阶段的施工安排，分析及协调解决实际施工中发生的问题。

工程管线综合布置原则第一篇：工程管线综合布置原则工程管线综合布置原则(1)压力管让重力自流管；(2)管径小的管线让管径大的管线；(3)易弯曲的管线让不易弯曲的管线；(4)临时性的管线让永久性的管线；(5)工程量小的管线让工程量大的管线；(6)新建的管线让现有的管线；(7)检修次数少的和方便的管线，让检修次数多的和不方便的管线。

工程管线从道路红线向道路中心线方向平行布置的次序：电力电缆、电信电缆、燃气配气，给水排水、热力干线、燃气输气、给水输水、雨水排水、污水排水。

工程管线在庭院内建筑线向外方向平行布置的次序：电力、电信、污水、排水、燃气、给水、热力。

工程管线从地面向下布置的次序：电力、电信、热力、燃气、给水、雨水、污水。

道路红线超过30m宽的城市干道宜两侧布置给水配水管和燃气配气管线，超过50m的城市干道应在道路两侧布置排水管线.第二篇：2017年上半年西藏城市规划师考试城市规划实务：工程管线综合布置原则考试题2017年上半年西藏城市规划师考试城市规划实务：工程管线综合布置原则考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有1个事最符合题意）1、城市中专门用作储存物资釣用地类型是用地。

A：仓储B：工业 C：农业 D：居住 E：综合治理2、在城市架空电力线路与街道行道树之间最小垂直距离中，当线路电压为35~110 kV时，最小垂直距离为m。

A：1 B：1．5 C：3D：3．5 E：经济政策3、城市社会空间结构的本质特征是它作为一种的空间形式而存在。

A：基础性 B：综合性 C：区域性 D：多元性 E：经济政策4、下列选项中，不属于规划强制性内容的特点的是。

A：规划强制性内容具有法定的强制力，必须严格执行，任何个人和组织都不得违反B：下位规划不得擅自违背和变更上位规划确定的强制性内容C：强制性内容必须落实上级政府规划管理的约束性要求D：涉及规划强制性内容的调整，必须按照法定的程序进行 E：综合治理5、普通消防站和兼有辖区消防任务的特勤消防站，水上消防站至辖区水域边缘距离不大于。

机电管线综合图实施细则1设计依据机电综合图应参照以下内容进行综合：1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更1.2相关设计、施工规范，行业标准以及标准图集2机电管线综合要求2.1综合排布目的：合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

2.2综合排布内容：（1）综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（2）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

弥补原设计不足，减少因此造成的各种损失。

（3）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

3机电综合图工作流程通过4管线综合排布原则4.1总体原则：风管布置在上方（当有重力排水时,通风必须让重力排水管道），电管、桥架和水管在同一高度时候，水平分开布置；在同一垂直方向时，电管、桥架在上，水管在下进行布置。

综合协调，利用可用的空间。

4.2避让原则：⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的避让施工难度大的。

施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。

4.3管道间距考虑到水管外壁，空调水管、空调风管保温层的厚度。

电气桥架、水管，外壁距墙的距离，最小有100mm 的距离，直管段风管距墙距离最小150mm，沿结构墙需90度拐弯风管及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。

不同专业管线间距离，尽量满足施工规范要求（见附表）。

4.4考虑机电末端空间整个管线的布置过程中考虑到以后灯具、烟感探头、喷洒头等的安装，电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。

4.5垂直面排列管道：热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。

01、综合管线布置02、利用梁内空间原则穿梁套管厚度与梁相同，其套管管径比所穿管道大于两级径号。

管道安装充分利用梁内空间，避免与其他管道冲突，保持管路通畅，满足层高要求。

03、先打后小原则多系统综合管路排布有序充分利用管道布置先大后小原则有序整齐排布GB50242 第 4.1.3条：管径小于或等于100mm应采用螺纹连接，套丝时破坏的镀锌层表面及外露螺纹部分应做防腐处理，当镀锌钢管采用焊接连接时，应在焊接处应做二次镀锌处理。

04、垂直面管道排列原则地下室、设备层复杂管线的布置：电气类桥架（母线）在上方敷设，水管类管线在下部敷设；灯具与喷头在最低处分布，保证整体效果。

电缆线槽于其他管路上方安装气体介质管道在上，液体介质管道在下。

管道排布规范美观、支架间距合理、管面干净油漆光亮。

以系统划分，空调管道在消防管道下方排布，管道垂直交叉，管道垂直和左右间距合理。

05、管道合理间距原则满足最小间距后进行密集管道的综合布置，整齐美观。

综合布置时需考虑水管外壁、空调水管、空调风管保温层的厚度。

电气桥架、水管外壁距离墙壁的距离，最小有100mm的距离，直管段风管距墙距离最小150mm,布置时还要考虑无压管道的坡度。

空调主机房有组织排水，排水顺畅不积水，设置规范。

风管布局合理、支架间隔规范、保温贴实平整美观06、综合管线的避让原则电管、风管、水管依序排布安装。

在管道分层综合布置时，通常自上而下应为电管、风管、水管，先考虑风管的标高和走向，也要考虑大口径水管的布置，避免多次交叉，以免产生气阻、喘震、水击等问题。

交叉时进行合理避让。

压力管道让无压管，共用支架，完美解决特殊位置的安装问题。

污水、废水、雨水、空调冷凝水等管道属于重力流管道，排放杂质多，容易堵塞，要力求水平管线短，避免过多转弯，管线交叉时将重力流管道对标高的要求作为首要条件予以满足。

写字楼管线综合作业指导书1、适用范围新建、改建、扩建的写字楼项目的建筑室内安装工程2、管线综合设计所谓管线综合设计就是将建筑内各项管线工程统一安排，发现各项管线工程在设计上存在的矛盾，对单项工程原来布置的走向、位置有不合理或与其他工程发生冲突的现象，提出调整位置和相互协调的意见，会同各部门、各施工单位商讨解决。

使各项管线在建筑空间上占有合理的位置，为管线工程的施工、运行使用、管理维修创造有利的条件。

3、管线工程综合设计原则根据性能和用途的不同，建筑物中的管线大体上可分为以下几类：给水管道：包括生活给水、消防给水、生产用水等。

排水管道：包括生活污水、消防排水、层面雨水、其他杂排水等。

空调管道：包括冷冻水、冷凝水、冷却水、甚至热水管道。

空气管道：包括通风工程、空调系统中的各类风管。

供配电线路或电缆：包括动力配电、电气照明配电、弱电系统配电等，其中弱电内容包括共有电视天线、通讯、广播及火灾报警系统等。

以上所列的管道或穿线管具有各自的工艺布置要求，当出现相互交叉、挤占同一空间的问题时，应从整体出发，使众多功能各异的管线布置得当。

建筑设备中管线工程综合设计时互相避让的原则如下：1)大管优先，因小管道造价低易安装，且大截面、大直径的管道，如空调通风管道、排水管道、排烟管道等占据的空间较大，在平面图中先作布置。

2)临时管线避让长久管线。

3)新建管线避让原有管线。

4)有压让无压指有压管道和无压管道。

无压管道，如生活污水、粪便污水排水管、雨排水管、冷凝水排水管都是靠重力排水，因此，水平管段必须保持一定的坡度，是顺利排水的必要和充分条件，所以在与有压管道交叉时，有压管道应避让。

5)金属管避让非金属管。

因为金属管较容易弯曲、切割和连接。

6)电气避热避水在热水管道、蒸气管道上方及水管的垂直下方不宜布置电气线路。

7)消防水管避让冷冻水管（同管径）。

因为冷冻水管有保温，则有利于工艺和造价。

8)低压管避让高压管。

因为高压管造价高。

管线综合布置方案管线综合布置方案由于设计院进行专业设计时，管线布置方面往往只考虑各系统接口，对现场实际由于缺乏相关资料而造成布置方面可能产生的交叉及冲突，而施工单位由于具有现场第一手资料，对现场情况比较熟悉，结合自身解决施工技术方面经验，绘制的管线综合布置图较合理、实际，特别本工程的技术设备层中，工艺管线布置复杂，施工要求高，更加需要进行管线综合布置。

对此，我司承诺将充分利用自身多年在工艺设备安装方面的施工技术经验，抱着永远为业主排忧解难的服务宗旨，投入足够技术精湛并有丰富现场施工经验的技术人员，全力为业主作好管线综合布置的工作。

1 绘制管线综合布置图并认可按建筑特点，如梁位、柱位等控制点，结合装修要求，把工艺管线（纯水、压缩空气、蒸汽管道等）、通风空调、消防、给排水专业施工图的管线布置要求合理合成机电系统管线综合布置图。

因为管线综合布置图涉及到管道偏移及楼层结构，并对后期施工布置及施工流程影响较大，故绘制后的管线综合布置图需要经过业主、监理、设计院各方的认可或批准，方可执行。

2 管线综合布置图考虑因素综合管线布置由于涉及各专业（土建、装修及机电专业）的施工，并且与GMP要求、工艺、安全、经济、维护等各方面相关，要求：2.1 必须符合GMP要求及设计要求并不影响系统的使用功能进行管线综合布置图编制应不影响原系统的设计要求，管道的走向应基本与施工图相同，布置时尽量减少弯头等影响系统运行阻力的因素。

进行管线综合布置只是使管线布置更加合理而不是修改原设计。

进行管线综合布置不可避免的出现一些管线作微小移位（施工现场需要并在容许范围内的），但必须忠于原设计意图。

对此，编制出的管线综合布置图需要业主、监理、设计院的认可及确认后方可执行。

2.2 必须符合GMP标准的要求本药厂最终将需要通过GMP的认证，必须达到GMP的要求。

在进行管线综合布置时，应按GMP要求进行，如减少洁净室内的明装管道以及支架、边角位，使管线接向工艺设备部分更加美观实用，减少洁净室中存在的可能边角位，并为洁净室的装修创造有利条件。

管线综合布置技术一、工程概况为满足用户用水、用电各方面的要求，项目安装工程开始前进行了管线综合布置技术，使整个项目的线管错落有致。

1、管道制作连接与安装技术1.1施工准备（一）、材料要求：1、管材和管件应有质量检验部门的产品合格证，并应具备有关卫生建材等部门的认证文件。

2、管材和管件上应表明规格、工称压力和生产厂名或商标，包装上应有批号、数量、生产日期和检验代号。

3、管材和管件的内外壁应光滑平整，无气泡、裂口、裂纹、脱皮和明显的痕纹、凹陷、且色泽基本一致。

4、热熔机应为配套产品，并附有合格证和使用说明书。

（二）、主要机具1、机具：管手剪、细齿锯或专用管子切割机。

2、工具：热熔机、木工锯或专用削刀。

3、量具：钢尺、卷尺、水平尺、线坠。

（三）、作业条件1、材料、施工力量、机具等能够保证正常施工。

2、施工场地及施工用水、施工用电、材料存放场地等临时设施能满足施工需要。

3、工艺流程安装准备预制加工干管安装立管安装支管安装卡件固定封口堵洞系统试压系统消毒系统冲洗2、给水管道的安装2.1、施工准备1.1材料要求：1.1.1管材和管件应有质量检验部门的产品合格证，并应具备有关卫生建材等部门的认证文件。

1.1.2管材和管件上应表明规格、工称压力和生产厂名或商标，包装上应有批号、数量、生产日期和检验代号。

1.1.3管材和管件的内外壁应光滑平整，无气泡、裂口、裂纹、脱皮和明显的痕纹、凹陷、且色泽基本一致。

1.1.4热熔机应为配套产品，并附有合格证和使用说明书。

1.2主要机具：1.2.1机具：管手剪、细齿锯或专用管子切割机。

1.2.2工具：热熔机、木工锉或专用削刀。

1.2.3量具：钢尺、卷尺、水平尺、线坠。

1.3作业条件：1.3.1材料、施工力量、机具等能保证正常施工。

1.3.2施工场地及施工用水、用电、材料存放场地等临时设施能满足施工需要。

2.2、工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→系统试压→系统消毒→系统冲洗2.3、给水管道安装方法及技术措施3.1管道敷设安装3.1.1管道安装时，不得有轴向扭曲，穿墙或穿楼时，不宜强制校正。

机电管线综合图实施细则1设计依据机电综合图应参照以下内容进行综合：1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更1.2相关设计、施工规范，行业标准以及标准图集2机电管线综合要求2.1综合排布目的：合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

2.2综合排布内容：（1）综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（2）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

弥补原设计不足，减少因此造成的各种损失。

（3）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

3机电综合图工作流程通过4管线综合排布原则4.1总体原则：风管布置在上方（当有重力排水时,通风必须让重力排水管道），电管、桥架和水管在同一高度时候，水平分开布置；在同一垂直方向时，电管、桥架在上，水管在下进行布置。

综合协调，利用可用的空间。

4.2避让原则：⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的避让施工难度大的。

施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。

4.3管道间距考虑到水管外壁，空调水管、空调风管保温层的厚度。

电气桥架、水管，外壁距墙的距离，最小有100mm 的距离，直管段风管距墙距离最小150mm，沿结构墙需90度拐弯风管及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。

不同专业管线间距离，尽量满足施工规范要求（见附表）。

4.4考虑机电末端空间整个管线的布置过程中考虑到以后灯具、烟感探头、喷洒头等的安装，电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。

4.5垂直面排列管道：热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。

总则1. 大管优先，小管让大管。

2. 有压管让无压管。

3. 低压管避让高压管。

4. 常温管让高温、低温管。

5. 可弯管线让不可弯管线、分支管线让主干管线。

6. 附件少的管线避让附件多的管线。

7. 电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

8•安装、维修空间》500mm。

9. 预留管廊内柜机、风机盘管等设备的拆装距离。

10. 管廊内吊顶标高以上预留250mm 的装修空间。

11. 租赁线以外400mm 距离内尽可能不要布置管线，用作检修空间。

12. 管廊内靠近中庭一侧预留卷帘门位置。

13. 各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。

14. 调图初期由业主结合装修确认综合支架使用范围（应明确综合支架商务成本）。

15. 调图初期明确穿梁范围。

16. 为节约成本排烟等压力有富余且不常使用的系统与三条以上的水管排烟上翻让风管。

17. 结合万达管控要求，空调水系统尽量不走公区有吊顶的位置（避免检修不变，漏水凝露等风险对公区吊顶部分带来的影响，以及后期试压对公区装饰进度上的冲突。

）18. 为保证铺内无吊顶区域的美观性，消防、喷淋、空调水系统、常规给排水、等管线在铺内走一起。

（是否做综合支架根据前期商务的情况）19. 为保证美观以及减少系统水损，管道有翻弯时应整跨翻弯。

连续翻弯时可协调业主考虑穿梁。

充分利用梁窝解决管线碰撞问题。

20. BIM 单位应结合设计图考虑阀门，支架，保温等安装空间。

21. 原则上管线不超过两层。

22. 管线避让原则：有压力让无压、小管让大管、简单让复杂、冷凝水让热水、附件少的管线让附件多的管线、分支让主管、非保温让保温、低压让高压、气管让水管、金属管让非金属管、给水让排水、检修难度小的管线让检修难度大的管线、常态让易燃易爆23. 管线纵向排布原则：气体上液体下、保温上不保温下、高压上低压下、金属管道上非金属管道下、不常检修上常检修下、电上水中风下。
