1．概述1.1 ZC3-A型数字回弹仪ZC3-A型数字回弹仪是由中国国家行业标准《回弹法检测混凝土抗压强度技术规程》GB/T23-2001（以下简称规程）的参编单位省乐陵市回弹仪厂精心研制，具有自主知识产权并荣获二项国家专利（ZL03200681.0、200520001968.2）并可以在检定器上进行检定，完全符合回弹仪国家检定技术规程《JJG817-93》的要求，适用于各类建筑工程中C10-C60混凝土抗压强度的无损检测。
ZC3-A型数字回弹仪由数字回弹仪主机、回弹仪单机传感器、电脑数据处理软件、现场打印机和适配电源盒（选配）组成。
本机具有自动记录、自动存储、自动计算、自动数据处理功能，大幅提高了检验检测、数据计算处理、报告编制的工作效率，降低了检测人员的劳动强度，体现了回弹检测的科学性、先进性、公正性和准确性。
省乐陵市回弹仪厂是各种回弹仪、无损检测配套设备和回弹仪检定装置的专业生产厂商，在国外具有很高的知名度，是检测工程师的首选品牌，多年来承蒙各地权威检测机构的帮助与支持，我厂得以发展壮大，为了答广大用户、提高检测工作效率降低人员劳动强度，我厂研制出了第二代ZC3-A型数字回弹仪。
我厂始终坚持简洁实用、质量上乘、价格低廉、易学易懂的原则、回弹仪机械部分易于维护等特点，引领无损检测走上数字化、智能化的新时代。
1.2数字回弹仪主机ZC3-A型数字回弹仪主机接收回弹仪单机传感器的回弹值数据信号，储存并结合用户的设置进行数据处理，然后根据用户选择进行数据查询、现场打印或向计算机传送数据等功能。
1.2.1主要技术指标✧检测数据处理依据《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）✧存储存量：8000点✧显示屏：45x30(mm) 128x64(点阵)✧电源：5V✧通信速率：115200bps✧尺寸：140x75x40✧电池电源：标准3.7V锂离子充电电池1.2.2 主要功能及特点✧传感器率定：规的回弹仪率定界面，确保回弹检测前后机械回弹仪的率定值在80±2之间，保证回弹检测的准确性。
DJHT225W-09/HT225W回弹数据处理软件使用说明感谢您使用我公司产品！现就使用上的方法和注意事项作简单说明，以方便您的使用。
一、界面说明图1：数据显示界面二、操作说明1．数据传输。
使用传输软件将仪器中的数据传输到计算机中形成一个硬盘文件，后缀为“.htwdat”。
本传输软件也可单独安装使用，见安装光盘。
本传输软件仅对数字回弹仪使用，不适用于其他类型的仪器。
2．构件编辑添加构件1．打开“htwdat”为后缀的数据文件，构件序号将显示在左侧列表中。
注意：导入的文件如果为旧版规范回弹仪的数据文件，需要点击“刷新”/“刷新全部”将数据重新计算一下。
2．如果需要使用多个文件中的数据，请在左侧列表中点击右键菜单，从其他文件中添加构件数据。
3．在左侧列表中点击右键菜单，新建构件。
新构件默认是10个测区,如需调整构件默认的测区数量，请点击在“检测设置”中予以设定。
新构件的数值添加方法请参考“测区编辑”。
图2：构件选择菜单3．构件删除在指定构件行中点击右键菜单中的删除构件，将此构件删除。
如果此构件为划分过批检批次的构件，此批次的批构件强度、平均值、标准差将自动重新推定。
4．批次划分从左侧列表中选定构件后，点击右键菜单划分为单检批次或批检批次，将所选构件归类，同时计算推定强度、平均值、标准差。
如果需要调整批次类型，可以双击此批中的构件号，在上方信息栏中重新选择检测类型，同时此批中的其他构件类型也随之更改。
如果不符合划分条件，此批构件的原划分类型也将被取消，可在左侧列表中重新划分。
图3.划分警告5．测区编辑：回弹值查询修改（3.41版不支持此功能）：A．双击单元格或使用键盘“Tab”键直接添加回弹值和碳化深度值。
由于本表格会根据表内的回弹值直接计算出平均回弹值和强度推定值，故在添加的过程中可能出现警告框，点击“确定”即可。
图4：测区计算警告B.用“Ctrl+C”从其他构件的显示表格上复制。
“Ctrl+V”将复制内容直接粘贴到待修改测区上。
1 概述1.1 简介ZBL-S220数显回弹仪（以下简称S220）是由北京智博联科技有限公司推出的数字化、便携式仪器。
可用于回弹法检测混凝土抗压强度、超声-回弹综合法检测混凝土抗压强度。
该仪器小巧，可放入口袋中或插入腰间、也可单手操作。
性能特点：自动记录回弹值、检测日期、时间可设定正常回弹值范围，并对异常点报警提示可现场打印数据可现场转存数据至U盘提供语音功能，可外放或用耳机监听1.2 仪器的组成S220数显回弹仪主要由主机系统、回弹系统、信号线、U盘、系统分析处理软件等组成。
Windows平台下的软件包括：数据处理软件、建立回弹曲线软件、回弹数据传输软件、回弹数据导入软件、检测报告生成软件。

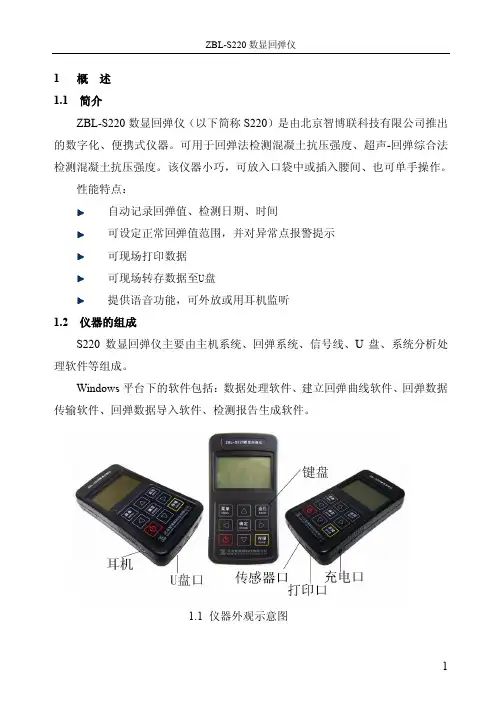

1.1 仪器外观示意图1、键盘S220回弹仪面板上有9个功能键，各功能键的主要功能见表1.1。
表1.1 功能键一览表2、液晶屏：用于显示菜单、参数、检测数据及测试结果等（128x96点阵）。
3、信号线接口：用于与机械回弹仪的传感器相连，以采集回弹数据。
4、数据传输口（标准USB）：接入U盘，将数据转存到U盘上。
5、打印接口（1394）：用于连接外置打印机（微型打印机），可现场打印。
6、充电插孔：可随机充电，必须用公司提供的专用配套充电器（必要时也可取出电池充电，但需要接一个转接头，此项非标配）。
充电操作：建议用户关机后充电。
将充电器一端插入S220回弹仪的电源插孔，另一端插到电源上。
接好后充电器指示灯呈红色表示充电进行中，如果电池充电结束充电器指示灯会呈绿色。
充电时间<4小时。
电池：内置1700mAh、3.7v锂电一个。
标准状态连续工作时间（背光关闭、语音关闭）30小时。
自动关机功能：仪器设计为手持式回弹仪，自带自动关机功能，即十分种内无任何操作时仪器自动关机。
7、耳机插孔：用于插入耳机，音量由软件调节，提供单独的一项功能菜单。
另外仪器外配的耳机也提供音量调节功能，方便用户使用。
5、电源开关：打开关闭仪器。

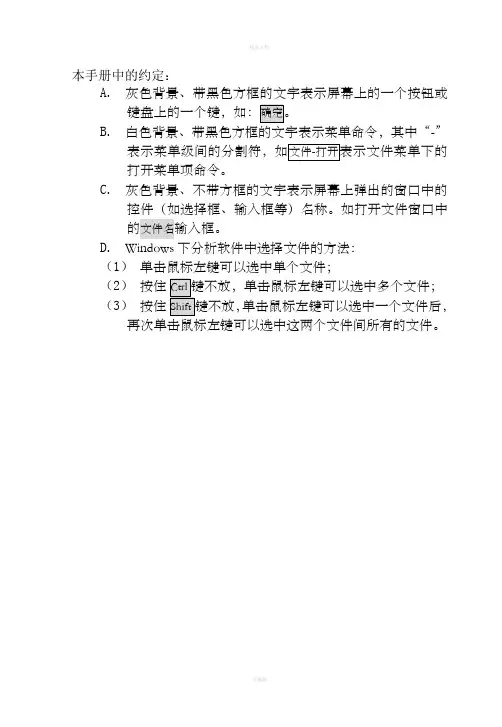

本手册中的约定：A.灰色背景、带黑色方框的文字表示屏幕上的一个按钮或B.-”打开菜单项命令。
C.灰色背景、不带方框的文字表示屏幕上弹出的窗口中的控件（如选择框、输入框等）名称。
如打开文件窗口中的文件名输入框。
D.Windows下分析软件中选择文件的方法：（1）单击鼠标左键可以选中单个文件；（2）按住（3）按住单击鼠标左键可以选中一个文件后，第一章、简介回弹数据分析处理软件是由北京市康科瑞工程检测技术有限责任公司推出的用于回弹数据分析处理的软件。
它可运行于安装了Windows95/98/2000/xp操作系统的计算机上。
本软件的处理对象是“KR-2回弹数据处理器”存储的数据文件（PHT文件）和“KR-1回弹数据处理器”、“HT225W全自动数字式回弹仪”存储的数据文件（RFC文件）或直接输入的回弹值，可以对测试数据按单个构件或者批进行计算处理。
软件处理过程符合中华人民共和国行业标准《回弹法检测混凝土抗压强度技术规程》(JGJ/T 23-2001)。
分析计算完成后不但可以保存或打印输出分析结果，而且还可以生成Microsoft Word格式的检测报告文档，用户只需稍加修改就可以完成检测报告。
本软件涉及三种不同类型的文件，如表1.1所示。
第二章、安装本软件的安装过程与常用的Windows软件的安装基本相似。
本章将对本软件的安装和使用前的准备工作做详细的介绍。
安装步骤如下：1、打开仪器配套光盘，双击康科瑞数显回弹数据处理软件文件，程序会先复制文件，复制结束后则会出现如图2.1的安装界面。
点击下一步则进入下一步安装界面，点击取消则出现退出软2.2),点击图2.2中的继续返回图的安装界面，点击退出则软件退出安装。
图2.1图2.22、进入图2.3安装界面，在此界面点击浏览可以更改程序的安装路径，点击下一步开始安装，点击上一步则返回图2.1界面，点击取消则返回图2.2界面。
需要注意的是当用户更改路径的时候，路径不能直接是某个根目录，而是要选择根目录下用户自己建立的文件夹。
HT225W回弹数据处理软件使用说明感谢您使用我公司产品！现就使用上的方法和注意事项作简单说明，以方便您的使用。

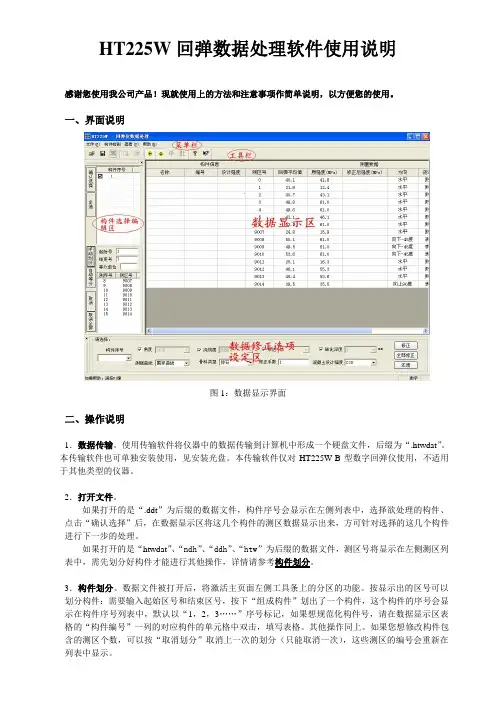

一、界面说明图1：数据显示界面二、操作说明1．数据传输。
使用传输软件将仪器中的数据传输到计算机中形成一个硬盘文件，后缀为“.htwdat”。
本传输软件也可单独安装使用，见安装光盘。
本传输软件仅对HT225W-B型数字回弹仪使用，不适用于其他类型的仪器。
2．打开文件。
如果打开的是“.ddt”为后缀的数据文件，构件序号会显示在左侧列表中，选择欲处理的构件、点击“确认选择”后，在数据显示区将这几个构件的测区数据显示出来，方可针对选择的这几个构件进行下一步的处理。
如果打开的是“htwdat”、“ndh”、“ddh”、“htw”为后缀的数据文件，测区号将显示在左侧测区列表中，需先划分好构件才能进行其他操作，详情请参考构件划分。
3．构件划分。
数据文件被打开后，将激活主页面左侧工具条上的分区的功能。
按显示出的区号可以划分构件：需要输入起始区号和结束区号，按下“组成构件”划出了一个构件，这个构件的序号会显示在构件序号列表中，默认以“1，2，3……”序号标记，如果想规范化构件号，请在数据显示区表格的“构件编号”一列的对应构件的单元格中双击，填写表格。
其他操作同上。
如果您想修改构件包含的测区个数，可以按“取消划分”取消上一次的划分（只能取消一次），这些测区的编号会重新在列表中显示。
采用山东测强曲线：每构件不得少于3个测区。
采用其他测强曲线：每构件不得少于5个测区。
图2：构件划分5．回弹值查询修改：双击构件序号列表中的待查询/修改的构件的序号项，弹出如下对话框：图4：回弹查询修改在测区编号框中包含这个构件的所有测区编号，选择不同的编号，将在16个方框处显示对应测区的16个回弹值。
更改回弹值后，点击“修改”将改动保存下来，点击“初始值”调入原始数值。
也可以通过“直接修改数据”方式进行回弹值修改。
即：“确认选择”待检测构件后，双击可编辑的单元格对回弹数据、修正规则等进行修改和修正。

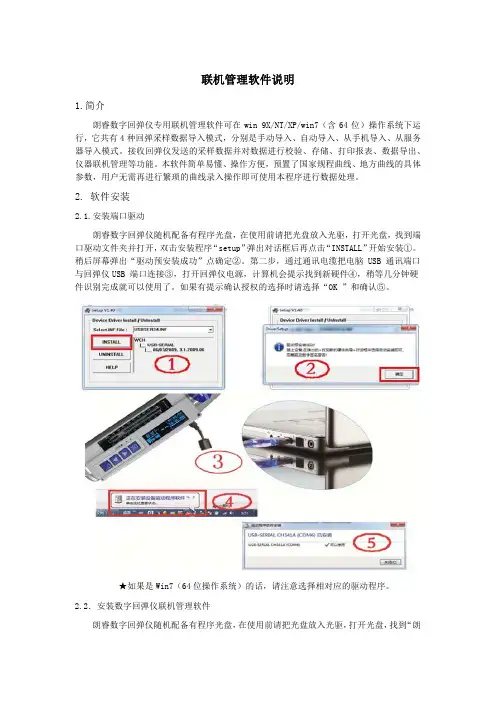

目录1．技术特点 (2)2．技术指标 (3)3．参数设臵 (4)4．回弹试验 (6)5．数据管理 (7)6. 联机管理系统 (9)1．技术特点1>依据《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001设计。
2>大屏幕液晶显示屏，界面友好，操作方便，并且带有背光开关，数字调节对比度，在各种环境下都有较好的可视性能。
3>采用高强度的精密传感器，寿命长，精度高，并且保留有刻度显示，数字和刻度的一致性好。
4>仪器内臵全国统一测强曲线。
可增加专用或地区曲线，由用户根据需要更新(根据不同的型号此功能可选)。
5>大容量的数据存储，可以存储440个构件，每个构件最多32个测区。
6>具备实时时钟，自动记录每个构件的各测区检测的日期和时间。
7>构件和测区参数可以现场输入，并根据国家标准自动计算测量结果。
8>可以通过计算机下载任意构件类型，方便数据的分类管理和检索。
9>强大的软件功能，提供丰富的数据管理功能，可以根据构件类型，构件编号，检测日期，来进行数据的检索，可对单个或全部构件的数据进行删除，提供存储器使用量查询，方便用户掌握存储器的使用状况。
10>可以将数据上传至计算机并转换为ＥＸＣＥＬ表格形式，方便用户保存和管理。
11>采用先进的低功耗设计，可设臵背光时间，自动休眠，有效提高电池的使用时间。
12>可配接外部直流适配器，在有电源的情况下可以不使用电池，进一步提高电池的使用时间(根据不同的型号此功能可选充电电池)。
2．技术指标1>数据处理规范：依据《回弹法检测混凝土抗压强度技术规程》JGJ/T23-20012>标称动能：2.207J3>弹击拉簧刚度：785N/m4>弹击锤冲程：75mm5>钢砧率定回弹值：80±26>显示屏：160*160，背光控制，对比度可调节。
7>数据存储量：440构件（每构件32测区）8>电池：2节9V电池9>可配接外部直流适配器5-12V / 100 mA3．参数设臵在测量界面按进入参数设臵：参数设臵查询操作具体见数据管理章节4．回弹试验回弹仪上电后，就进入了测量界面：1>在试验过程中，如果当前的回弹值有错误，按将当前的回弹值清除。

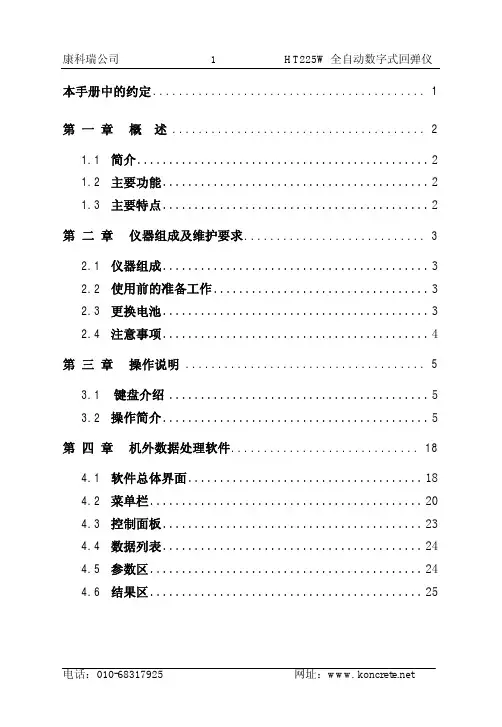

本手册中的约定 (1)第一章概述 (2)1.1简介 (2)1.2主要功能 (2)1.3主要特点 (2)第二章仪器组成及维护要求 (3)2.1仪器组成 (3)2.2使用前的准备工作 (3)2.3更换电池 (3)2.4注意事项 (4)第三章操作说明 (5)3.1键盘介绍 (5)3.2操作简介 (5)第四章机外数据处理软件 (18)4.1软件总体界面 (18)4.2菜单栏 (20)4.3控制面板 (23)4.4数据列表 (24)4.5参数区 (24)4.6结果区 (25)本手册中的约定1、用方框包围的汉字或字符代表按键，如确定表示确定键。
2、带灰色底纹的文字表示界面上的条目，如编号表示相应界面上的＂编号＂条目。
3、灰色背景、不带方框的文字在数据处理软件中表示屏幕上弹出的窗口中的控件（如选择框、输入框等）名称。
如打开文件窗口中的文件名输入框。
4、用方框包围的灰色底纹的汉字或字符表示数据处理软件中的按钮，如确定表示对话框中的确定按钮。
第一章概述1.1 简介HT225W型全自动数字回弹仪用于建筑结构中硬化混凝土抗压强度的非破损检测评定。
符合中华人民共和国行业标准《回弹法2011检测混凝土抗压强度技术规程》JGJ/T23-2001。
1.2 主要功能1、自动记录与显示回弹值；2、记录碳化深度值、回弹测试角度和测试面等参数；3、现场计算构件的强度推定结果；4、数据查看功能；5、数据传输功能。
1.3主要特点1、全中文界面；2、符合规范：保留指针显示功能，回弹值数字显示和指针显示两种方式，便于互相校核；计算结果符合规程；3、示值一致性好：回弹仪指针显示值与屏幕显示值误差不超过±1；4、实用性强：按构件管理数据，符合用户使用习惯。
测试面状态、碳化深度可输入和修改；自动计算构件推定强度；5、USB接口传输数据；6、机外分析处理软件功能全，工程参数录入方便：基于Windows平台下的机外分析处理软件，提供WORD和EXCEL数据格式，方便用户管理数据；上次录入工程参数可保存，避免同类参数重复输入。
