MENU 菜单1QUICK SETTINGS 快速设置Contrast ：显示屏对比度Earthcurv：输入曲率改正（yes no）USER-Key：自定义USER键功能(Pt Id&Inc点号及增量、maninput 手工输入Testmeas 检查、viewmeas 显示、code 编码) Decimals：定义小数位数2ALL SETTINGS 完全设置1、S ystem 系统Beep ：按键声音( OFF关、LOW 低、Normal 正常的)Data output ：数据输出(RS232接口、internal内存)Auto-OFF ：自动关机(inactive不活动、active活动、standby待命)Contrast ：对比度USER-Key ：自定义USER键功能（同上）Display heater：显示屏加热（on off）Line-of-syght error：视差（I角）2、M easure 测量Code setting ：代码设置(before测量之前after测量之后)Decimal position ：小数位数GSI-format ：GSI格式（GSI-8、GSI-16）Earthcurv ：输入曲率改正（yes no）3、C ommunication 通讯Baudrate ：波特率Data bit ：数据位Parity ：奇偶校验End mark ：结束符Stop bit ：停止位4、U nit 单位Distance ：距离单位(mater米、us ft美制英尺、int.ft、us-ft-in)Temperature：温度单位(℃摄氏度℉华氏度)5、D ate and time 设置日期与时间3SYSTEM INFO 系统信息Free jobs 自由作业USER-Key 自定义USER键功能Battery 电量Instrumant temperatue 仪器温度Display heate 显示面板加热Line-of-sight error 视差Software version 软件版本4CHECK WITH COLLIMATOR 轴系检查Co-staff staff ：高差Co-dist distance ：距离Coll.err.old ：旧值Coll.err.new ：新值Difference ：差异FNC 功能1TEST MEASUREMENT测试（staff标尺读数dist视距）2VIEW MEASUREMENT查看（mode：staff：n：sDev：sDevm：sPread）3CODE编码4PtID & INCREMENT点号及增量（PtID：Incr：）5MANUAL INPUT 手工输入（staff标尺读数dist视距）MODE键测量模式选择。
关于徕卡DNA03数字水准仪简易操作徕卡DNA数字水准仪简易操作手册DNA03数字水准仪简易操作手册一、基本操作1、仪器基本性能、仪器保养DNA03/10是徕卡新一代的数字水准仪，它具有以下性能特点：l 中文界面，操作更容易，水准测量程序完全符合我国的国家标准,电子气泡照明;l 超大显示屏，显示的内容更丰富，并有专门的字母数字输入键和面板加热功能；l 采用新式标准磁阻尼补偿器l ，测量精度达到0.3mm/Km；l 可使用徕卡编码标尺进行自动测量，也可以使用普通水准尺按照光学原理测量；l 数据记录在内存中或PC卡上，内存可以记录8000个数据；l 采用流线型和白色外表设计，可减少风阻和太阳辐射，并具有双侧无限位水位微动；l 数据输出方式灵活，用户可以自己定制数据输出格式；l 可以使用5#干电池…………等等。
仪器的保养：仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮；避免在强磁场内作业，影响精度；放置温度在-40℃~+70℃；保持目镜和物镜的清洁；电池使用注意事项。
2、水准测量开机进入“水准测量”界面，该功能是用于一般的水准测量和配合“碎部点测量”和“放样”。
如图一：在输入后视点号PtID和该点的高程H0后，对该后视点进行测量，得出后视读数Back，视距Dist、视线高程Hcol，这时后视点测量完毕，光标进入按回车键，即进入前视点测量，如图二：此时显示后视点名PtBS，输入前视点名后，即可对前视点进行测量，Fore 为前视读数，前视视距Dist，后视点A1到前视点A2的高差为dH，前视点的高程为H。
光标进入按回车键，即进入图一界面，此时以A2为后视，按上述步骤进行所有的水准测量。
3、徕卡数字水准仪GSI数据格式简介：徕卡GSI数据记录格式是徕卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。
例子：（线路水准测量数据）410003+? (2)110004+00999906 83..16+00000000110005+00999906 32..00+00012610 331128+00124086 52..08+0002+002110006+00000001 32..00+00012620 332128+00126510 52..08+0002+000110007+00000001 32..00+00012620 336128+00126508 52..08+0002+000110008+00999906 32..00+00012600 335128+00124084 52..08+0002+001110009+00000001 571..8-00000001 572..8-00000001 573..0-00000020 574..0+00025230 83..06-00000242110010+00000001 32..00+00009880 331128+00129195 52..08+0002+002110011+00999952 32..00+00009930 332128+00136182 52..08+0002+003110012+00999952 32..00+00009930 336128+00136177 52..08+0002+006110013+00000001 32..00+00009880 335128+00129196 52..08+0002+003110014+00999952 571..8-00000007 572..8-00000008 573..0-00000070 574..0+00045040 83..06-00000941以上数据中，410003+？…..2表示一个测段开始，其中41是字索引，用于标识该数据块，如果是410013+!....332，则表示重测332（前视读数）。
.
'. 最新徕卡DNA03电子水准仪数据传输及处理操作步骤
1.用数据传输线将电脑与仪器连接好。
2.打开LEICA Geo office-Tools软件，出现一个Tips小窗口，点击关闭即可。
3.在左侧栏里，选择Tools，点击出现下拉菜单，再点“Date Exchange Manager”，再选择“Serial Ports”，点击“Com1”，水准仪自动开机，选择“Internal memory”→“Files”→“Jobs”，找到当天的文件。
4.在D盘或E盘里，新建一个文件夹，以当天观测日期命名。
5.再回到传输界面里，右侧栏里会有“我的电脑”，在里面找到刚才所建文件夹。
6.将仪器当天所测Jobs文件夹拖入所建文件夹中，此时会自动弹出“Download”小窗口，小窗口里、Format GSI，点击Start。
（为原始数据）
7.再将所测Jobs文件夹，拖入所建文件夹中一遍。
在Download小窗口里，选择20140606.mdt、Format Linelevel,再点击Start。
此份数据用于平差处理。
8.关闭此软件。

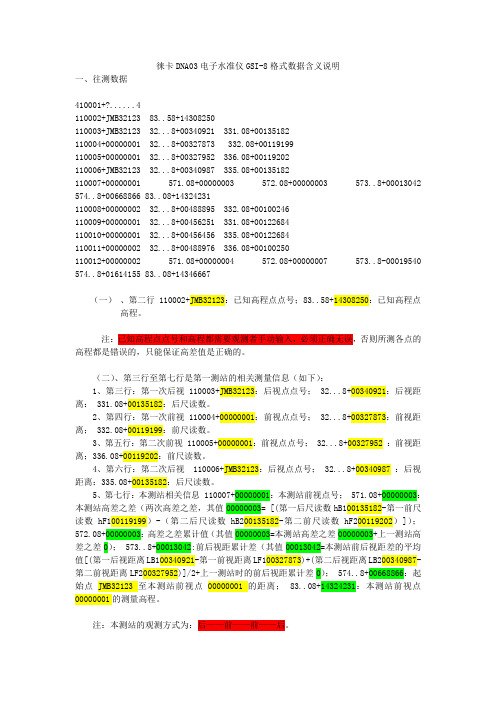

徕卡DNA03电子水准仪GSI-8格式数据含义说明一、往测数据410001+? (4)110002+JMB32123 83..58+14308250110003+JMB32123 32...8+00340921 331.08+00135182110004+00000001 32...8+00327873 332.08+00119199110005+00000001 32...8+00327952 336.08+00119202110006+JMB32123 32...8+00340987 335.08+00135182110007+00000001 571.08+00000003 572.08+00000003 573..8+00013042 574..8+00668866 83..08+14324231110008+00000002 32...8+00488895 332.08+00100246110009+00000001 32...8+00456251 331.08+00122684110010+00000001 32...8+00456456 335.08+00122684110011+00000002 32...8+00488976 336.08+00100250110012+00000002 571.08+00000004 572.08+00000007 573..8-00019540 574..8+01614155 83..08+14346667（一）、第二行 110002+JMB32123：已知高程点点号；83..58+14308250：已知高程点高程。
注：已知高程点点号和高程都需要观测者手动输入，必须正确无误，否则所测各点的高程都是错误的，只能保证高差值是正确的。
（二）、第三行至第七行是第一测站的相关测量信息（如下）：1、第三行：第一次后视110003+JMB32123：后视点点号； 32...8+00340921：后视距离： 331.08+00135182：后尺读数。
LeicaDNA03电子水准仪简要操作说明1 仪器的基本设置⑴仪器的基本介绍图1图11 聚焦：黑条表示该栏为活动栏2 符号3 软按键4 电源开关键5 圆水准器6 固定键（左边一列键）：具有固定功能的按键7 固定键第二功能：用[shift]加固定8 输入键：输入数字、键起动第二功能字母和特殊字符9 定位键：功能的变化与应用有关10 回车键设置测量模式键用户自定义键，功能菜单中的任意一项功能都可定义给它测量程序键数据管理器一步步退出测量程序、功能或修改模式，恢复原来的参数，取消/停止测量键开关第二功能键（SET OUT，INV，FNC，MENU，LIGHTING，PgUp，PgDn，<<back，ins），转换输入数字或字母。
< p="">删除字符或信息，取消或停止测量确认输入，继续下一栏测量翻转标尺（标尺0 刻度在上），只要INV 被激活，仪器显示“T”符号，再按INV 键恢复测量正常标尺状态。
反转标尺测量值为负。
系统信息，启动轴系检测（利用平行光管对DNA03 仪器进行视线倾斜检测）。
显示屏和圆水准器照明若显示内容含有多页，“Page Up”=翻到前一页。
若显示内容含有多页，“Page Down”=翻到下一页。
返回到上一次视线，例如，回到后视，反之亦然。
定位键有多种功能，执行何种功能，取决于使用定位键的模式：?聚焦控制?光标控制?通过选择定位选择及确定输入的参数输入数字，字母和特殊字符。
输入小数点和特殊字符触发正、负号输入；输入特殊字符在字母模式中快速连续按压激活下一个符号（字母/特殊字符/数字）。
静止0.5 秒钟接受输入的符号。
软按键是对一个已知情况附加的“软件键”，软按键可用定位键选取，按启动。
常用软按键：接受输入的参数或条件，继续确认安置确认输入的参数，继续结束测量程序/功能，输入的参数作废。
在MANU，PROG 和DATA中返回到选择菜单。
转到前一窗口记录: 把数据存入内存⑵基本设置①设置仪器设置在菜单中进行，MENU 打开菜单，窗口见图2图2Contrast:对比度 Earthcurv:地球曲率改正UserKey:用户自定义键Decimal :小数位图3放弃设置改变，退出，确认新的设置图41 系统设置Beep : 提示声 Data Out : 数据输出Auto OFF : 自动关机 User-key : 用户自定义键DSP-Heater: 液晶加热 Coll.err : i 角改正图5Data output：RS232数据通过RS232 接口外传（仅在测量和记录程序中有效）此功能再次不用。
数字水准仪DNA03简易操作使用说明书一、仪器外观图1图2图3 图中序号说明：1：仪器开关按钮2：ESC退出键3：数据管理键4：上、下、左、右，方向键5：确认键6：测量按键7：调焦螺旋——调整景物清晰度8：微动螺旋9：开PC卡插槽按钮10：电池操作杆（取、放电池）11：目镜螺旋——调整十子丝清晰度12：数字及字母键13：二次功能键（SHIFT键）14：删除键（CE键）15：仪器粗瞄二、开机参照图1，按1号键开机，进入如下界面：图4参照图1，按2号键两次直至进入应用程序界面如下图：图5三、线路测量参照图1，按方向键（4号区域）选择图5中的线路测量，按确认键（5号键）进入如下界面：图6四、作业参照图1，按方向键（4号区域）选择图6中的作业，然后按确认键（5号键），进入如下界面：图7参照图1，按方向键（4号区域），选择图7中增加，然后按确认键（5号键），进入如下界面：图8其中相关解释如下：Job：作业名称，可输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换）输错的按14号键（CE键）删除重新输入。
Oper：操作者信息，输入方法同上。
Cmt1：作业注释1，输入方法同上。
Cmt2：作业注释2，输入方法同上。
输入完成后，参照图1，按方向键（4号区域）选择图8中粉色方框中回车键，按确认键（5号键）进入下图图9五、线路在图9中，参照图1，按方向键（4号区域）选择“2线路”，按确认键（5号键）进入下图图10其相关解释如下：Name：线路名称，可任意输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换），输错按14号键（CE键）删除重新输入，线路名称不可重复。
Meth：测量方法，参照图1，按方向键（4号区域，左、右方向）可对测量方法进行选择，共分4种BF、aBF、BFFB、aBFFB进行二等及一等水准我们选择aBFFB，进行三等及以下水准我们可选择BF。
1 仪器的基本设置⑴仪器的基本介绍图1图11 聚焦：黑条表示该栏为活动栏2 符号3 软按键4 电源开关键5 圆水准器6 固定键（左边一列键）：具有固定功能的按键7 固定键第二功能：用[shift]加固定8 输入键：输入数字、键起动第二功能字母和特殊字符9 定位键：功能的变化与应用有关10 回车键INT打开碎部测量键MODE 设置测量模式键USER 用户自定义键，功能菜单中的任意一项功能都可定义给它PROG 测量程序键DATA 数据管理器ESC 一步步退出测量程序、功能或修改模式，恢复原来的参数，取消/停止测量键SHIFT 开关第二功能键（SET OUT，INV，FNC，MENU，LIGHTING，PgUp，PgDn，<<Back，INS），转换输入数字或字母。
CE 删除字符或信息，取消或停止测量确认输入，继续下一栏SET OUT SHIFT+INT启动放样INV SHIFT+ MODE 测量翻转标尺（标尺0 刻度在上），只要INV 被激活，仪器显示“T”符号，再按INV 键恢复测量正常标尺状态。
反转标尺测量值为负。
FNC SHIFT+USER起动测量的一些支持功能MENU SHIFT+PROG仪器设置，系统信息，启动轴系检测（利用平行光管对DNA03 仪器进行视线倾斜检测）。
显示屏和圆水准器照明若显示内容含有多页，“Page Up”=翻到前一页。
若显示内容含有多页，“Page Down”=翻到下一页。
返回到上一次视线，例如，回到后视，反之亦然。
定位键有多种功能，执行何种功能，取决于使用定位键的模式： •聚焦控制•光标控制•通过选择定位选择及确定输入的参数输入数字，字母和特殊字符。
输入小数点和特殊字符触发正、负号输入；输入特殊字符在字母模式中快速连续按压激活下一个符号（字母/特殊字符/数字）。
静止0.5 秒钟接受输入的符号。
软按键是对一个已知情况附加的“软件键”，软按键可用定位键选取，按启动。
用户手册
中文 5.3
2
要正确、
4
6
7
8
9
11
13
17
查阅徕卡在线帮助。
我们反对以GSI格式把测量数据从数字水准
可用“数据交换管理器”把作业数据
19
由于
21
电池
1GEB121 只使用徕卡推荐的电池、充电器及
23
关闭：向下按压仓盖，锁上为止。
灰尘进入。
插卡
将有徕卡商标的面朝上插入，卡插到底只使用清洁干燥的存储卡。
存储卡
仪器电源关闭时插、拔插头。
徕卡供应的电
25
尽可能使脚架面水平。
27
31
33
显示为示例，而且当地软件可能与
按键与显示键
<<Back
删除字符或信息，取消或停止测量
确认键，继续下一栏。
返回到上一次视线，
37
输入数字，字母和特殊字符。
显示键
显示键是对一个已知情况的附加“软件键”，“CONT 在手册中的所有显示描述只含有文本，
显示键是对一个已给状态的附加“软件键”
39
从列表中选择的符号。
启动功能
直接键入数字快捷启动，或菜单的顺序、
打开照明，显示照明设置选项：
关闭所有照明
显示照明为省电模式。
圆水准器持续照仅照明圆水准器。
43
32A
+/- *
1 S
2 V
3 Y
4 J
5
6 P
9 G
框显示搜寻结果。
45
若在内存中搜寻不到点，就可手工输入高程。
47
无任何遮挡。
49。
徕卡DNA数字水准仪简易操作手册DNA03数字水准仪简易操作手册一、基本操作1、仪器基本性能、仪器保养DNA03/10是徕卡新一代的数字水准仪，它具有以下性能特点：●中文界面，操作更容易，水准测量程序完全符合我国的国家标准,电子气泡照明;●超大显示屏，显示的内容更丰富，并有专门的字母数字输入键和面板加热功能；●采用新式标准磁阻尼补偿器，测量精度达到0.3mm/Km；●可使用徕卡编码标尺进行自动测量，也可以使用普通水准尺按照光学原理测量；●数据记录在内存中或PC卡上，内存可以记录8000个数据；●采用流线型和白色外表设计，可减少风阻和太阳辐射，并具有双侧无限位水位微动；●数据输出方式灵活，用户可以自己定制数据输出格式；●可以使用5#干电池…………等等。
仪器的保养：仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮；避免在强磁场内作业，影响精度；放置温度在-40℃~+70℃；保持目镜和物镜的清洁；电池使用注意事项。
2、水准测量开机进入“水准测量”界面，该功能是用于一般的水准测量和配合“碎部点测量”和“放样”。
如图一：在输入后视点号PtID和该点的高程H0后，对该后视点进行测量，得出后视读数Back，视距Dist、视线高程Hcol，这时后视点测量完毕，光标进入按回车键，即进入前视点测量，如图二：此时显示后视点名PtBS，输入前视点名后，即可对前视点进行测量，Fore为前视读数，前视视距Dist，后视点A1到前视点A2的高差为dH，前视点的高程为H。
光标进入按回车键，即进入图一界面，此时以A2为后视，按上述步骤进行所有的水准测量。
3、徕卡数字水准仪GSI数据格式简介：徕卡GSI数据记录格式是徕卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。
例子：（线路水准测量数据）410003+? (2)110004+00999906 83..16+00000000110005+00999906 32..00+00012610 331128+00124086 52..08+0002+002110006+00000001 32..00+00012620 332128+00126510 52..08+0002+000110007+00000001 32..00+00012620 336128+00126508 52..08+0002+000110008+00999906 32..00+00012600 335128+00124084 52..08+0002+001110009+00000001 571..8-00000001 572..8-00000001 573..0-00000020 574..0+00025230 83..06-00000242 110010+00000001 32..00+00009880 331128+00129195 52..08+0002+002110011+00999952 32..00+00009930 332128+00136182 52..08+0002+003110012+00999952 32..00+00009930 336128+00136177 52..08+0002+006110013+00000001 32..00+00009880 335128+00129196 52..08+0002+003110014+00999952 571..8-00000007 572..8-00000008 573..0-00000070 574..0+00045040 83..06-00000941 以上数据中，410003+？…..2表示一个测段开始，其中41是字索引，用于标识该数据块，如果是410013+!....332，则表示重测332（前视读数）。

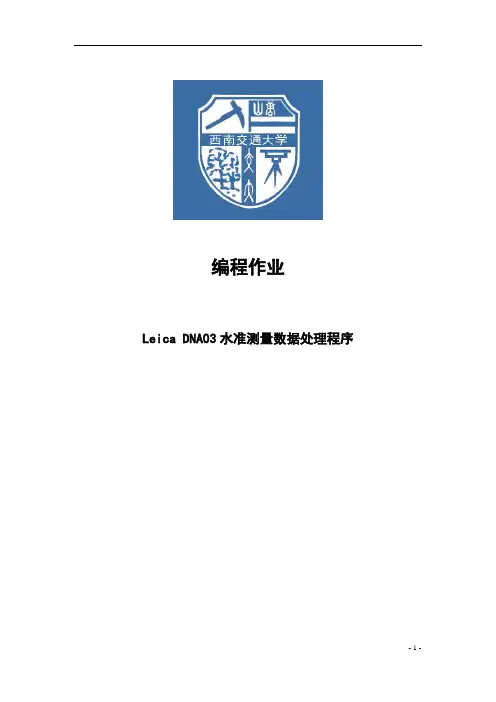

Leica DNA03水准测量数据处理程序1 数据格式------------------------------------------------------------------------------------ 32 程序设计--------------------------------------------------------------------------------------- 33 源代码----------------------------------------------------------------------------- 44 编程总结--------------------------------------------------------------------------- 81数据格式Leica数据格式为GSI(Geo Serial Interface)，根据其数据位是8或16位分为GSI8和GSI16，其他格式完全相同。
数据以行为单位，每行包含若干个16位或24位的字段，每个字段以开头两位数字表示数据意义，称为WI(Word Index)，如41表示测量模式，11表示点号，32表示视距读数，331表示后视第一次中丝读数，332表示前视第一次中丝读数，336表示前视第二次中丝读数，335表示后视第二次中丝读数。
本次作业采用Leica DNA03数字水准仪原始数据。
如下图：第一行：观测模式为BFFB；第二行：测段起点为BM3，起始高程为480.1230m；第三行：测站后视点号BM3，视距读数28.58072m，第一次后视中丝读数0.69018m，中丝读数为2次读数的平均值，标准偏差为0.04mm；第四行：测站前视点号Z1，视距读数28.61654m，第一次前视中丝读数1.69615m，中丝读数为2次读数的平均值，标准偏差为0.02mm；第五行：测站前视点号Z1，视距读数28.62065m，第二次前视中丝读数1.69610m，中丝读数为2次读数的平均值，标准偏差为0.11mm；第六行：测站后视点号BM3，视距读数28.58569m，第二次后视中丝读数0.69017m，中丝读数为2次读数的平均值，标准偏差为0.04mm。
