预应力混凝土工程

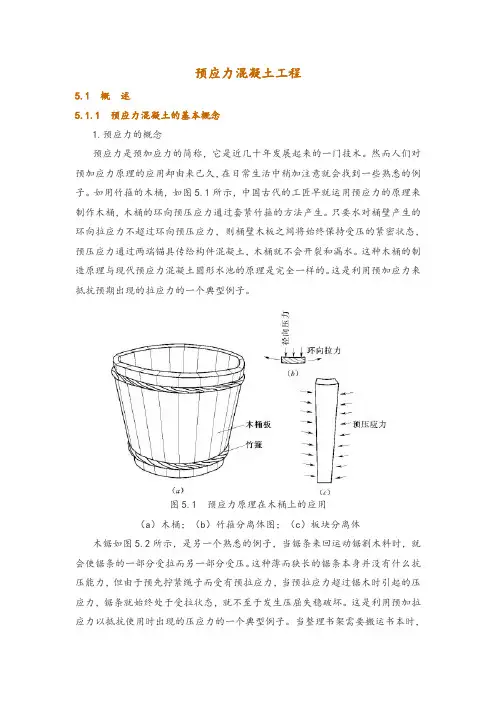

预应力混凝土工程5.1 概述5.1.1 预应力混凝土的基本概念1.预应力的概念预应力是预加应力的简称，它是近几十年发展起来的一门技术。

然而人们对预加应力原理的应用却由来已久，在日常生活中稍加注意就会找到一些熟悉的例子。

如用竹箍的木桶，如图5.1所示，中国古代的工匠早就运用预应力的原理来制作木桶，木桶的环向预压应力通过套紧竹箍的方法产生。

只要水对桶壁产生的环向拉应力不超过环向预压应力，则桶壁木板之间将始终保持受压的紧密状态，预压应力通过两端锚具传给构件混凝土，木桶就不会开裂和漏水。

这种木桶的制造原理与现代预应力混凝土圆形水池的原理是完全一样的。

这是利用预加应力来抵抗预期出现的拉应力的一个典型例子。

图5.1 预应力原理在木桶上的应用（a）木桶；（b）竹箍分离体图；（c）板块分离体木锯如图5.2所示，是另一个熟悉的例子，当锯条来回运动锯割木料时，就会使锯条的一部分受拉而另一部分受压。

这种薄而狭长的锯条本身并没有什么抗压能力，但由于预先拧紧绳子而受有预拉应力，当预拉应力超过锯木时引起的压应力，锯条就始终处于受拉状态，就不至于发生压屈失稳破坏。

这是利用预加拉应力以抵抗使用时出现的压应力的一个典型例子。

当整理书架需要搬运书本时，人们常采用如图5.3所示的搬书方法。

由于受到双手抱书所加的压力，这列书就如同一根梁一样可以承担全部书本的重量。

这和用后张预应力束将若干混凝土预制块体拼成预应力梁的原理基本上也是一样的。

图5.2 预应力原理在木锯上的应用（a）中国式木锯；（b）木锯各杆件分离体图；（c）锯片的受力图图5.3 块体拼装式预应力梁示意图类似的例子还能举出一些，例如施工现场装卸红砖用的一次可以手提5块砖的砖夹子、自行车车轮的辐条等。

这些例子都表明运用预加应力的原理和技术，既可用预加压应力来提高结构的抗拉能力和抗弯能力，又可用预加拉应力来提高结构的抗压能力。

因此，只要善于运用，就可以利用预加应力获得改善结构使用性能和提高结构强度的效果。

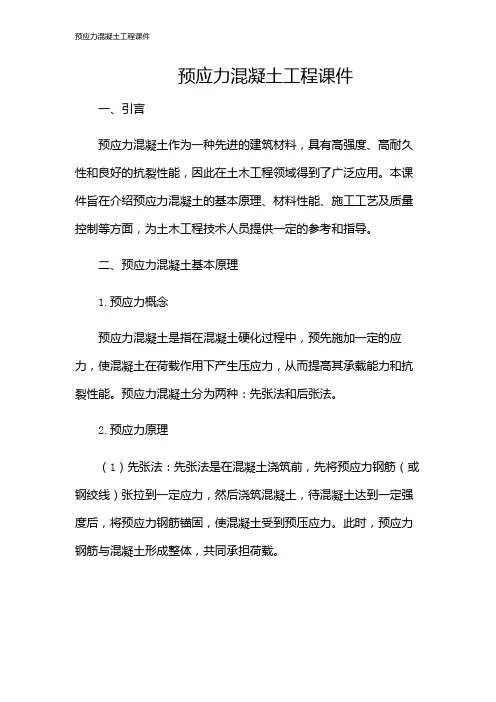

预应力混凝土工程课件一、引言预应力混凝土作为一种先进的建筑材料，具有高强度、高耐久性和良好的抗裂性能，因此在土木工程领域得到了广泛应用。

本课件旨在介绍预应力混凝土的基本原理、材料性能、施工工艺及质量控制等方面，为土木工程技术人员提供一定的参考和指导。

二、预应力混凝土基本原理1.预应力概念预应力混凝土是指在混凝土硬化过程中，预先施加一定的应力，使混凝土在荷载作用下产生压应力，从而提高其承载能力和抗裂性能。

预应力混凝土分为两种：先张法和后张法。

2.预应力原理（1）先张法：先张法是在混凝土浇筑前，先将预应力钢筋（或钢绞线）张拉到一定应力，然后浇筑混凝土，待混凝土达到一定强度后，将预应力钢筋锚固，使混凝土受到预压应力。

此时，预应力钢筋与混凝土形成整体，共同承担荷载。

（2）后张法：后张法是在混凝土浇筑后，通过预留孔道将预应力钢筋穿入，然后在混凝土达到一定强度后，对钢筋进行张拉和锚固，使混凝土受到预压应力。

三、预应力混凝土材料性能1.混凝土预应力混凝土应选用高强度、高耐久性和良好工作性能的混凝土。

混凝土强度等级不宜低于C40，且应满足设计要求。

2.预应力钢筋预应力钢筋主要包括预应力钢丝、钢绞线和钢筋。

预应力钢筋应具备高强度、良好的锚固性能和焊接性能。

预应力钢筋的抗拉强度不宜低于1570MPa。

3.锚具和连接器锚具和连接器是预应力混凝土构件中的重要组成部分，主要用于固定预应力钢筋和传递预应力。

锚具和连接器应具备高强度、良好的锚固性能和疲劳性能。

四、预应力混凝土施工工艺1.先张法施工工艺（1）预应力钢筋的张拉：在混凝土浇筑前，对预应力钢筋进行张拉，张拉应力应符合设计要求。

（2）混凝土浇筑：在预应力钢筋张拉完毕后，进行混凝土浇筑，浇筑时应确保混凝土充满模板，避免出现空洞和蜂窝。

（3）锚固预应力钢筋：待混凝土达到一定强度后，将预应力钢筋锚固，使其与混凝土形成整体。

2.后张法施工工艺（1）预留孔道：在混凝土浇筑前，预留孔道，用于穿入预应力钢筋。

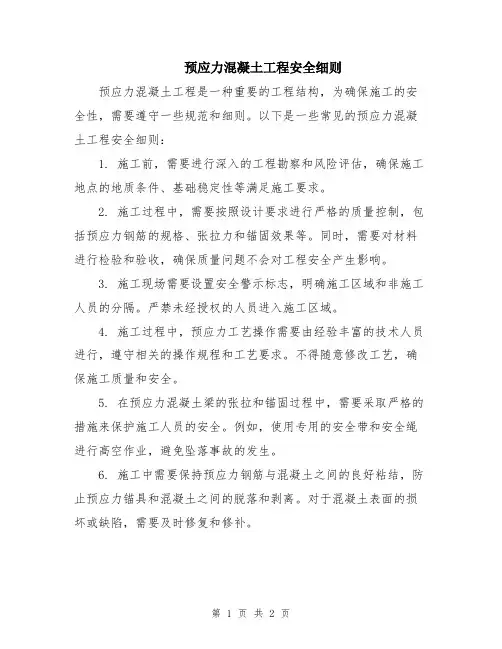

预应力混凝土工程安全细则
预应力混凝土工程是一种重要的工程结构，为确保施工的安全性，需要遵守一些规范和细则。

以下是一些常见的预应力混凝土工程安全细则：
1. 施工前，需要进行深入的工程勘察和风险评估，确保施工地点的地质条件、基础稳定性等满足施工要求。

2. 施工过程中，需要按照设计要求进行严格的质量控制，包括预应力钢筋的规格、张拉力和锚固效果等。

同时，需要对材料进行检验和验收，确保质量问题不会对工程安全产生影响。

3. 施工现场需要设置安全警示标志，明确施工区域和非施工人员的分隔。

严禁未经授权的人员进入施工区域。

4. 施工过程中，预应力工艺操作需要由经验丰富的技术人员进行，遵守相关的操作规程和工艺要求。

不得随意修改工艺，确保施工质量和安全。

5. 在预应力混凝土梁的张拉和锚固过程中，需要采取严格的措施来保护施工人员的安全。

例如，使用专用的安全带和安全绳进行高空作业，避免坠落事故的发生。

6. 施工中需要保持预应力钢筋与混凝土之间的良好粘结，防止预应力锚具和混凝土之间的脱落和剥离。

对于混凝土表面的损坏或缺陷，需要及时修复和修补。

7. 在预应力混凝土构件的验收和使用阶段，需要对其进行定期的检测和维护，防止由于材料老化、疲劳等原因导致的安全问题。

总之，预应力混凝土工程的安全是整个施工过程中的重点和关键。

只有严格遵守相关规范和细则，才能保证施工质量和安全，确保工程的稳定性和使用寿命。

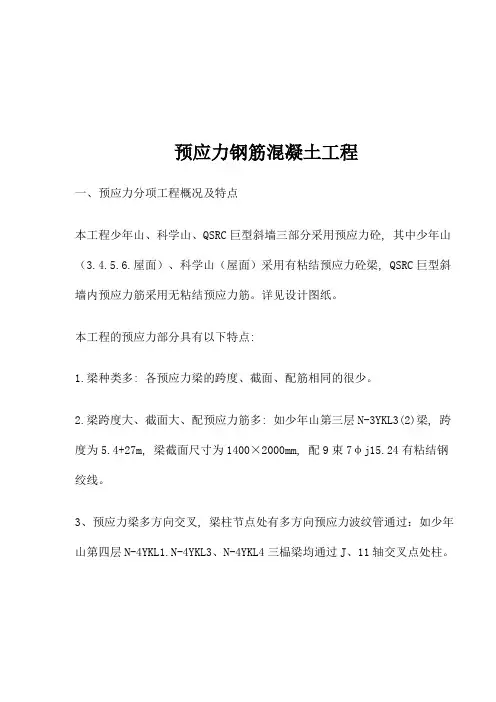

预应力钢筋混凝土工程一、预应力分项工程概况及特点本工程少年山、科学山、QSRC巨型斜墙三部分采用预应力砼, 其中少年山（3.4.5.6.屋面）、科学山（屋面）采用有粘结预应力砼梁, QSRC巨型斜墙内预应力筋采用无粘结预应力筋。

详见设计图纸。

本工程的预应力部分具有以下特点:1.梁种类多: 各预应力梁的跨度、截面、配筋相同的很少。

2.梁跨度大、截面大、配预应力筋多: 如少年山第三层N-3YKL3(2)梁, 跨度为5.4+27m, 梁截面尺寸为1400×2000mm, 配9束7φj15.24有粘结钢绞线。

3、预应力梁多方向交叉, 梁柱节点处有多方向预应力波纹管通过：如少年山第四层N-4YKL1.N-4YKL3、N-4YKL4三榀梁均通过J、11轴交叉点处柱。

4.部分预应力筋需在后浇带处张拉: 如QSRC巨型斜墙中的无粘结筋、少年山中的部分梁。

5.图纸中梁内预应力筋只给出竖向定位原则、公式, 未给详细定位图；梁内预应力筋张拉端的锚具位置及其与端部普通钢筋的关系未给出详图。

在图纸说明中有通用图, 每榀梁的具体情况还需具体分析。

根据以上特点, 我们采取了相应的技术措施, 详见后文。

二、材料1.钢材: 本工程使用强度标准值为1860N/mm2(φj15.24)的低松弛钢绞线。

钢绞线应具有出厂证明书, 进场时按图纸要求进行外观检查并抽样进行拉力试验、硬度试验、组装件试验, 确认合格后方能使用。

无粘结预应力筋的涂包由钢材生产厂家进行加工, 其质量应符合相应规范、规程要求。

2.锚具: 预应力筋张拉端采用夹片式锚具, 固定端采用内埋式挤压锚具。

所有锚具均为一类锚具。

锚具是预应力体系中重要的部件, 必须严格要求,出厂前应按规定进行检验并提供质量证明书。

其质量应符合《预应力筋用锚具、夹具和连接器应用规程（JGJ85--92）》的要求。

进场后应抽样进行外观检查, 并进行组装件试验, 确认合格后方能使用。

本工程设计图纸指定采用OVM品牌的锚具。

预应力混凝土工程施工在现代建筑工程中，预应力混凝土技术凭借其独特的优势，得到了广泛的应用。

预应力混凝土能够有效地提高混凝土结构的承载能力、抗裂性能和耐久性，从而为建筑的安全性和稳定性提供有力保障。

接下来，让我们深入了解一下预应力混凝土工程施工的各个环节。

预应力混凝土施工的第一步是材料准备。

预应力筋是预应力混凝土结构中的关键受力材料，常见的有钢丝、钢绞线和热处理钢筋等。

这些预应力筋需要具备高强度、良好的塑性和韧性，以及较低的松弛率。

在选择预应力筋时，要根据工程的具体要求和设计规范，综合考虑其力学性能、化学成分和表面质量等因素。

同时，还需要准备好优质的混凝土原材料，包括水泥、骨料、外加剂等，以确保混凝土的强度和工作性能满足施工要求。

锚具和夹具也是预应力施工中不可或缺的部件。

锚具用于永久性锚固预应力筋，夹具则用于临时固定预应力筋。

它们的质量和性能直接影响到预应力的施加效果和结构的安全性。

常见的锚具类型有螺丝端杆锚具、夹片式锚具、锥塞式锚具等，每种锚具都有其适用的场合和特点。

在选用锚具和夹具时，要进行严格的质量检验，确保其符合国家标准和设计要求。

接下来是预应力筋的制作和安装。

预应力筋的制作通常在工厂内完成，根据设计要求定尺下料，并进行相应的镦头、挤压或编束等处理。

在施工现场，要确保预应力筋的位置准确无误，与普通钢筋的布置协调一致。

对于曲线型的预应力筋，要按照设计要求设置定位钢筋，以保证其曲线形状符合设计要求。

在安装过程中，还要注意保护预应力筋，避免其受到损伤或锈蚀。

预应力的施加是预应力混凝土施工的核心环节。

目前常用的预应力施加方法有先张法和后张法两种。

先张法是在台座上先张拉预应力筋，然后浇筑混凝土，待混凝土达到一定强度后，放松预应力筋，使混凝土获得预应力。

先张法施工工艺简单，成本较低，但需要较大的预制场地和专用的台座设备。

在施工过程中，要严格控制张拉应力和伸长值，确保预应力的施加准确可靠。

同时，要注意混凝土的养护，避免混凝土在强度增长过程中出现裂缝。

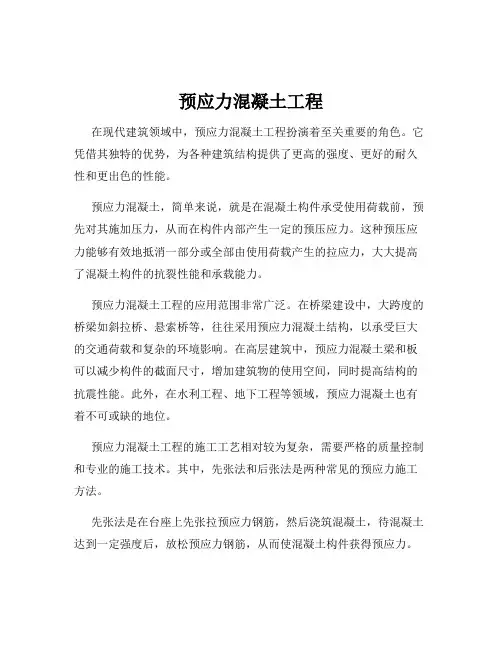

预应力混凝土工程在现代建筑领域中，预应力混凝土工程扮演着至关重要的角色。

它凭借其独特的优势，为各种建筑结构提供了更高的强度、更好的耐久性和更出色的性能。

预应力混凝土，简单来说，就是在混凝土构件承受使用荷载前，预先对其施加压力，从而在构件内部产生一定的预压应力。

这种预压应力能够有效地抵消一部分或全部由使用荷载产生的拉应力，大大提高了混凝土构件的抗裂性能和承载能力。

预应力混凝土工程的应用范围非常广泛。

在桥梁建设中，大跨度的桥梁如斜拉桥、悬索桥等，往往采用预应力混凝土结构，以承受巨大的交通荷载和复杂的环境影响。

在高层建筑中，预应力混凝土梁和板可以减少构件的截面尺寸，增加建筑物的使用空间，同时提高结构的抗震性能。

此外，在水利工程、地下工程等领域，预应力混凝土也有着不可或缺的地位。

预应力混凝土工程的施工工艺相对较为复杂，需要严格的质量控制和专业的施工技术。

其中，先张法和后张法是两种常见的预应力施工方法。

先张法是在台座上先张拉预应力钢筋，然后浇筑混凝土，待混凝土达到一定强度后，放松预应力钢筋，从而使混凝土构件获得预应力。

这种方法生产效率高，适用于批量生产中小型构件，如预制楼板、预制桥梁板等。

后张法则是先浇筑混凝土构件，在构件中预留孔道，待混凝土达到规定强度后，将预应力钢筋穿入孔道，然后进行张拉并锚固。

后张法适用于大型构件和现场施工的结构，如大跨度桥梁的箱梁、高层建筑的转换梁等。

无论是先张法还是后张法，预应力钢筋的张拉控制应力都是关键的参数。

张拉控制应力过高，可能导致钢筋屈服或构件出现裂缝；张拉控制应力过低，则无法充分发挥预应力的作用。

因此，在施工过程中，必须根据设计要求和相关规范，准确控制预应力钢筋的张拉应力。

同时，预应力锚具也是预应力混凝土工程中的重要组成部分。

锚具的质量和性能直接影响到预应力的传递和保持。

常见的锚具有夹片式锚具、支承式锚具、锥塞式锚具等。

在选择锚具时，需要考虑其锚固性能、适用性、耐久性等因素。

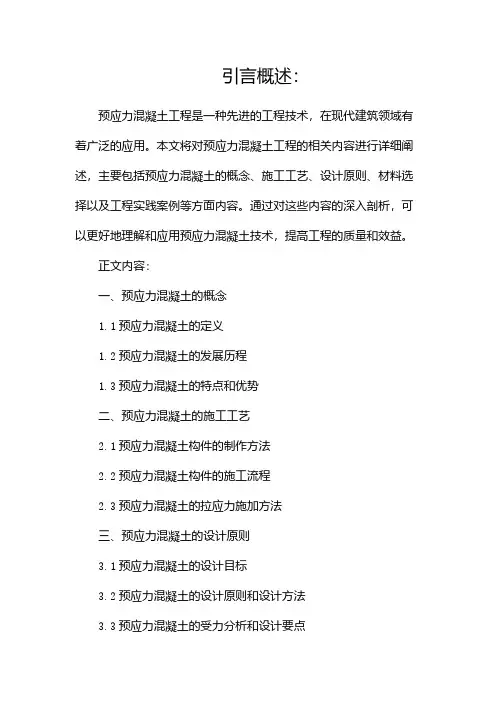

引言概述：预应力混凝土工程是一种先进的工程技术，在现代建筑领域有着广泛的应用。

本文将对预应力混凝土工程的相关内容进行详细阐述，主要包括预应力混凝土的概念、施工工艺、设计原则、材料选择以及工程实践案例等方面内容。

通过对这些内容的深入剖析，可以更好地理解和应用预应力混凝土技术，提高工程的质量和效益。

正文内容：一、预应力混凝土的概念1.1预应力混凝土的定义1.2预应力混凝土的发展历程1.3预应力混凝土的特点和优势二、预应力混凝土的施工工艺2.1预应力混凝土构件的制作方法2.2预应力混凝土构件的施工流程2.3预应力混凝土的拉应力施加方法三、预应力混凝土的设计原则3.1预应力混凝土的设计目标3.2预应力混凝土的设计原则和设计方法3.3预应力混凝土的受力分析和设计要点四、预应力混凝土中的材料选择4.1预应力混凝土的主要材料4.2预应力钢材的选择和特点4.3混泥土的选择和性能要求五、预应力混凝土工程实践案例5.1高层建筑中的预应力混凝土应用5.2桥梁工程中的预应力混凝土应用5.3地下工程中的预应力混凝土应用5.4其他领域中的预应力混凝土应用总结：预应力混凝土工程是一种重要的建筑技术，具有很大的发展潜力。

通过本文的阐述，可以看出预应力混凝土在工程中的广泛应用和其技术优势。

在今后的工程实践中，需要充分发挥预应力混凝土的优势，不断提高工程的质量和效益，并进一步推动预应力混凝土工程技术的发展和创新。

同时，需要加强对预应力混凝土工程的研究和探索，提高设计和施工水平，为建筑行业的可持续发展做出贡献。

预应力混凝土工程引言概述：预应力混凝土是一种先施加预先确定的压力，再进行混凝土浇筑的结构材料。

它通过在混凝土内部施加压力，来抵抗外部荷载产生的拉力，提高混凝土的承载能力和耐久性。

预应力混凝土工程广泛应用于桥梁、建筑、海洋等领域，具有优越的结构性能和经济效益。

正文内容：一、预应力混凝土工程的基本原理1.1预应力原理：通过在混凝土内部施加预先确定的拉应力，改变混凝土的受力状态，提高其抗拉能力。

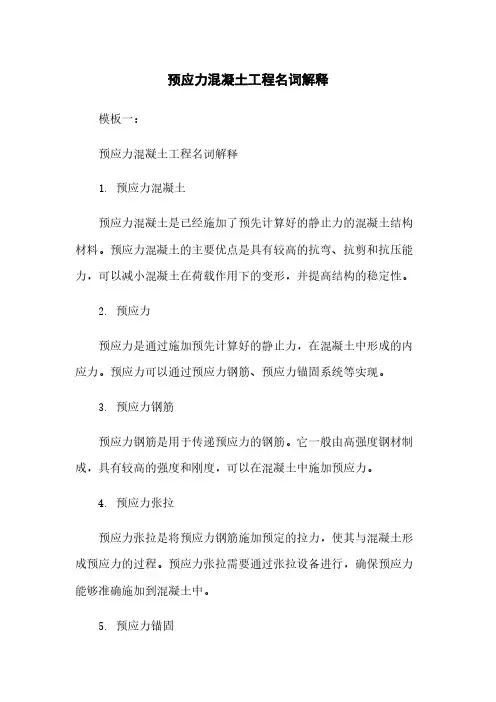

预应力混凝土工程名词解释模板一：预应力混凝土工程名词解释1. 预应力混凝土预应力混凝土是已经施加了预先计算好的静止力的混凝土结构材料。

预应力混凝土的主要优点是具有较高的抗弯、抗剪和抗压能力，可以减小混凝土在荷载作用下的变形，并提高结构的稳定性。

2. 预应力预应力是通过施加预先计算好的静止力，在混凝土中形成的内应力。

预应力可以通过预应力钢筋、预应力锚固系统等实现。

3. 预应力钢筋预应力钢筋是用于传递预应力的钢筋。

它一般由高强度钢材制成，具有较高的强度和刚度，可以在混凝土中施加预应力。

4. 预应力张拉预应力张拉是将预应力钢筋施加预定的拉力，使其与混凝土形成预应力的过程。

预应力张拉需要通过张拉设备进行，确保预应力能够准确施加到混凝土中。

5. 预应力锚固预应力锚固是将预应力钢筋的预应力安全地传递到混凝土中，以保证结构的稳定性。

预应力锚固一般使用金属锚具或锚板进行，通过与混凝土的粘结力来传递预应力。

6. 预应力系统预应力系统指的是由预应力钢筋、预应力锚固和张拉设备等组成的一套完整的预应力施加系统。

预应力系统的设计和施工需要严格按照相关规范和要求进行。

7. 预应力构件预应力构件是指使用预应力混凝土制作的具有预应力的构件，如梁、柱、板等。

预应力构件比普通混凝土构件具有更高的承载能力和稳定性。

8. 应力损失应力损失是指预应力施加后，由于混凝土的收缩、蠕变、摩擦等原因导致的预应力损失。

应力损失会影响预应力构件的承载能力和变形性能。

附件：- 图纸和设计文件- 施工工艺方案法律名词及注释：1. 混凝土结构设计规范混凝土结构设计规范是指国家颁布的用于混凝土结构设计的技术标准文件。

其中包含了混凝土结构设计的基本原则、荷载计算方法、材料要求等内容。

2. 混凝土结构施工规范混凝土结构施工规范是指国家颁布的用于混凝土结构施工的技术标准文件。

其中包含了混凝土施工的基本要求、施工工艺、质量验收等内容。

3. 安全生产法安全生产法是我国对于各类生产活动中安全工作的法律法规，其中包含了对于安全生产的基本要求、责任追究、事故处理等内容。

混凝土预应力工程的规范要求与施工流程混凝土预应力工程是一种常见的建筑工程，它通过在混凝土结构中设置预应力钢筋或钢缆，来增加结构的承载能力和抗震性能。

为了确保预应力工程的质量和安全性，需要严格遵守规范要求，并按照合理的施工流程进行施工。

一、规范要求1.国家标准混凝土预应力工程需要符合国家标准的相关规定。

国家标准通常包括混凝土的配合比、抗压强度、预应力钢筋或钢缆的使用要求、施工工序、检验检测等方面的内容。

2.设计要求在进行混凝土预应力工程之前，需要制定详细的设计方案。

设计方案应包括预应力钢筋的布置、张拉力的大小和施加方式等内容。

同时，还需要根据实际情况考虑结构的变形控制、局部加固以及预防裂缝等问题。

3.材料要求混凝土预应力工程所使用的材料需要符合相应的标准要求。

混凝土的配合比需要保证强度和耐久性，预应力钢筋或钢缆需要符合强度和规格要求。

此外，固定系统、张拉设备等相关材料也需要满足规范要求。

4.施工要求混凝土预应力工程的施工需要严格按照规范要求进行。

包括混凝土的浇筑、预应力钢筋或钢缆的张拉、混凝土的养护等方面。

同时，还需要对施工过程中的温度、湿度、张拉力的控制等进行监测和记录。

二、施工流程1.准备工作在进行混凝土预应力工程之前，需要进行充分的准备工作。

包括对设计方案的熟悉与理解、施工机具设备的准备、材料的采购以及施工人员的培训等。

同时还需要对施工现场进行检查，确保无障碍的施工环境。

2.模具制作与混凝土浇筑根据设计方案制作模具，并在模具安装完成后进行混凝土浇筑。

混凝土的浇筑过程中需要注意浇筑的均匀性和充实性，确保混凝土整体质量的一致性。

3.预应力钢筋或钢缆的布置在混凝土浇筑完成后，根据设计方案将预应力钢筋或钢缆布置在混凝土结构中。

布置的过程需要保证预应力钢筋或钢缆的正确位置和数量，并采取适当的固定措施。

4.张拉力传递预应力钢筋或钢缆布置完成后，通过张拉设备施加预定的张拉力。

张拉的过程需要保证力的均匀施加，避免结构的变形和损坏。
