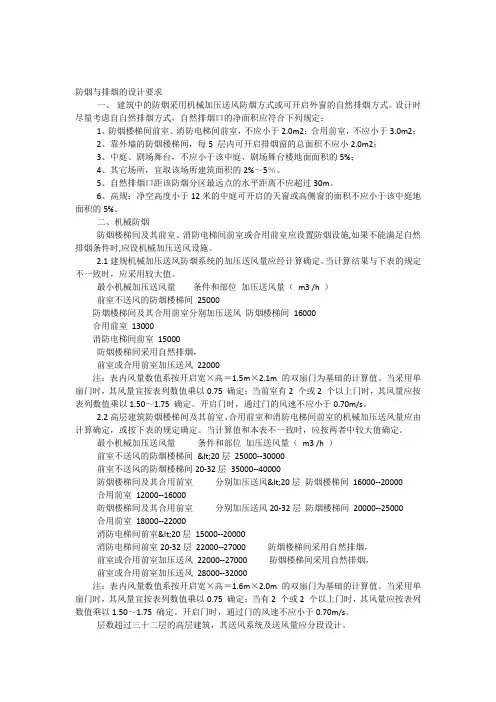

防烟与排烟的设计要求一、建筑中的防烟采用机械加压送风防烟方式或可开启外窗的自然排烟方式。
设计时尽量考虑自自然排烟方式，自然排烟口的净面积应符合下列规定：1、防烟楼梯间前室、消防电梯间前室，不应小于2.0m2；合用前室，不应小于3.0m2；2、靠外墙的防烟楼梯间，每5 层内可开启排烟窗的总面积不应小2.0m2；3、中庭、剧场舞台，不应小于该中庭、剧场舞台楼地面面积的5%；4、其它场所，宜取该场所建筑面积的2%～5％。
5、自然排烟口距该防烟分区最远点的水平距离不应超过30m。
6、高规：净空高度小于12米的中庭可开启的天窗或高侧窗的面积不应小于该中庭地面积的5%。
二、机械防烟防烟楼梯间及其前室、消防电梯间前室或合用前室应设置防烟设施,如果不能满足自然排烟条件时,应设机械加压送风设施。
2.1建规机械加压送风防烟系统的加压送风量应经计算确定。
当计算结果与下表的规定不一致时，应采用较大值。
最小机械加压送风量条件和部位加压送风量（m3 /h ）前室不送风的防烟楼梯间25000防烟楼梯间及其合用前室分别加压送风防烟楼梯间16000合用前室13000消防电梯间前室15000防烟楼梯间采用自然排烟，前室或合用前室加压送风22000注：表内风量数值系按开启宽×高＝1.5m×2.1m 的双扇门为基础的计算值。
当采用单扇门时，其风量宜按表列数值乘以0.75 确定；当前室有2 个或2 个以上门时，其风量应按表列数值乘以1.50～1.75 确定。
开启门时，通过门的风速不应小于0.70m/s。
2.2高层建筑防烟楼梯间及其前室、合用前室和消防电梯间前室的机械加压送风量应由计算确定，或按下表的规定确定。
当计算值和本表不一致时，应按两者中较大值确定。
最小机械加压送风量条件和部位加压送风量（m3 /h ）前室不送风的防烟楼梯间<20层25000--30000前室不送风的防烟楼梯间20-32层35000--40000防烟楼梯间及其合用前室分别加压送风<20层防烟楼梯间16000--20000合用前室12000--16000防烟楼梯间及其合用前室分别加压送风20-32层防烟楼梯间20000--25000合用前室18000--22000消防电梯间前室<20层15000--20000消防电梯间前室20-32层22000--27000 防烟楼梯间采用自然排烟，前室或合用前室加压送风22000--27000 防烟楼梯间采用自然排烟，前室或合用前室加压送风28000--32000注：表内风量数值系按开启宽×高＝1.6m×2.0m 的双扇门为基础的计算值。

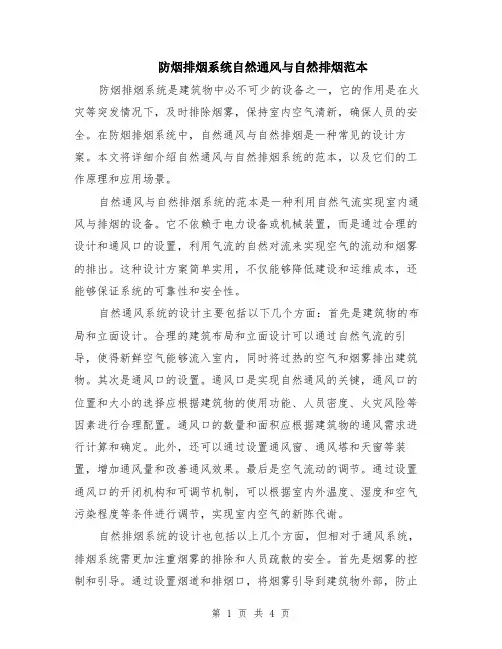

防烟排烟系统自然通风与自然排烟范本防烟排烟系统是建筑物中必不可少的设备之一，它的作用是在火灾等突发情况下，及时排除烟雾，保持室内空气清新，确保人员的安全。
在防烟排烟系统中，自然通风与自然排烟是一种常见的设计方案。
本文将详细介绍自然通风与自然排烟系统的范本，以及它们的工作原理和应用场景。
自然通风与自然排烟系统的范本是一种利用自然气流实现室内通风与排烟的设备。
它不依赖于电力设备或机械装置，而是通过合理的设计和通风口的设置，利用气流的自然对流来实现空气的流动和烟雾的排出。
这种设计方案简单实用，不仅能够降低建设和运维成本，还能够保证系统的可靠性和安全性。
自然通风系统的设计主要包括以下几个方面：首先是建筑物的布局和立面设计。
合理的建筑布局和立面设计可以通过自然气流的引导，使得新鲜空气能够流入室内，同时将过热的空气和烟雾排出建筑物。
其次是通风口的设置。
通风口是实现自然通风的关键，通风口的位置和大小的选择应根据建筑物的使用功能、人员密度、火灾风险等因素进行合理配置。
通风口的数量和面积应根据建筑物的通风需求进行计算和确定。
此外，还可以通过设置通风窗、通风塔和天窗等装置，增加通风量和改善通风效果。
最后是空气流动的调节。
通过设置通风口的开闭机构和可调节机制，可以根据室内外温度、湿度和空气污染程度等条件进行调节，实现室内空气的新陈代谢。
自然排烟系统的设计也包括以上几个方面，但相对于通风系统，排烟系统需更加注重烟雾的排除和人员疏散的安全。
首先是烟雾的控制和引导。
通过设置烟道和排烟口，将烟雾引导到建筑物外部，防止烟雾向室内蔓延。
烟道的设计应考虑烟雾的传播特性和烟道的通风效果，保证烟雾能够快速排出建筑物。
其次是排烟口的设置和数量。
排烟口的设置应遵循一定的原则，如数量要足够，位置要合理，面积要适当。
通常，排烟口应设置在楼梯间、走廊和消防用途的房间等易堵塞区域。
此外，还可以设置自动排烟装置，如排烟风机和排烟阀门，提高排烟系统的工作效率。
通风防排烟设计规范篇一：防排烟设计规范防排烟设计规范（09年最新修订）一．建筑防排烟的一般规定1.1建筑中的防烟可采用自然通风方式或机械加压送风方式；排烟可采用自然排烟方式或机械排烟方式。
1.2民用建筑下列部位应设置防烟设施：1防烟楼梯间及其前室；2消防电梯间前室或合用前室；3高层建筑的避难层（间）；4人民防空工程避难走道的前室；1.3民用建筑下列部位应设置排烟设施：1高层建筑面积超过100m2、非高层公共建筑中建筑面积大于300 m2且经常有人停留或可燃物较多的地上房间；2总建筑面积大于200 m2或一个房间建筑面积大于50 m2且经常有人停留或可燃物较多的地下、半地下建筑或地下室、半地下室；3多层建筑设置在一、二、三层且房间建筑面积大于200 m2或设置在四层及四层以上或地下、半地下的歌舞娱乐放映游艺场所；高层建筑内设置在首层或二、三层以及设置在地下一层的歌舞娱乐放映游艺场所；4长度超过20m的疏散走道；多层建筑中的公寓、通廊式居住建筑长度大于40m的地上疏散走道；5中庭；6非高层民用建筑及高度大于24m的单层公共建筑中，建筑占地面积大于1000 m2的地上丙类仓库；7汽车库。
1.4防烟与排烟系统中的管道、风口及阀门等必须采用不燃材料制作，且风道不宜采用土建风道；当防排烟系统采用金属管道时，其钢板厚度按《通风与空调工程施工质量验收规范（GB50243-2002）》高压系统选用。
1.5机械加压送风系统、排烟系统和补风系统的风速应符合下列规定：1采用金属管道时，不宜大于20m/s；2采用内表面光滑的混凝土等非金属管道时，不宜大于15m/s；3机械加压送风口不宜大于7m/s；排烟口不宜大于10m/s；机械补风口不宜大于10m/s，公共聚集场所不宜大于5m/s；自然补风口不宜大于3m/s。
1.6加压送风机、排烟风机和用于排烟补风的送风机宜设置在通风机房或室外屋面上。
风机房应采用耐火极限不低于2.0h 的隔墙和1.5h的楼板及甲级防火门与其他部位隔开。
防烟排烟系统自然通风与自然排烟模版自然通风与自然排烟系统是一种被广泛采用的建筑通风烟气排放方式。
它通过利用建筑的自然风力和烟气的热浮力，实现建筑内的空气流通和烟气排放，既可以提供室内空气的新鲜度，又能有效地排除烟雾，保证建筑内的安全环境。
接下来，将为大家介绍防烟排烟系统自然通风与自然排烟的模板。
一、自然通风的原理及设计要点1. 自然通风的原理自然通风是利用自然气流的作用，通过建筑自身的开口和屋顶的气流出口，实现建筑内、外的空气交换。
2. 自然通风的设计要点（1）建筑的朝向和布局应有利于利用自然气流，提供通风的通道，如设置室外窗户和通风孔。
（2）建筑的通风口应根据室内的通风需求和外部气候条件确定，保证室内通风的效果。
（3）建筑的通风口设计应合理，尺寸宜大宜小，可根据建筑时期确立，需与建筑设计相协调。
（4）建筑的通风口位置应考虑到建筑内气流的流动规律，采取合理的设置位置。
（5）建筑的通风口和横通面积之比应保持适度，通风口需求合理，以便达到良好的通风效果。
二、自然排烟的原理及设计要点1. 自然排烟的原理自然排烟是利用烟气的热浮力和建筑内外的气流压差，通过建筑内自然产生的排烟口和外部气流出口，实现建筑内烟气的排放。
2. 自然排烟的设计要点（1）建筑的排烟口应根据烟气产生的位置和数量确定，保证烟气的及时排放。
（2）建筑的排烟口设置应符合烟气排放规范，保证烟气的顺利排放。
（3）建筑的排烟口位置应考虑到烟气的产生位置和流动规律，采取合理的设置位置。
（4）建筑的排烟口和横通面积之比应适当，以保证烟气的顺利排放。
（5）建筑的烟气产生量和排烟口的数量应相匹配，保证烟气排放的效果。
三、自然通风与自然排烟系统的综合设计1. 自然通风与自然排烟系统的合理布局自然通风与自然排烟系统的布局应充分考虑建筑的朝向、布局、通风口和排烟口的位置，合理布置建筑内的空气流通通道和排烟通道，以达到良好的通风效果和排烟效果。
2. 自然通风与自然排烟系统的设计参数（1）通风量和排烟量的计算：根据建筑的使用类型、人员数量、燃烧物质数量和烟气产生量，计算出合理的通风量和排烟量。

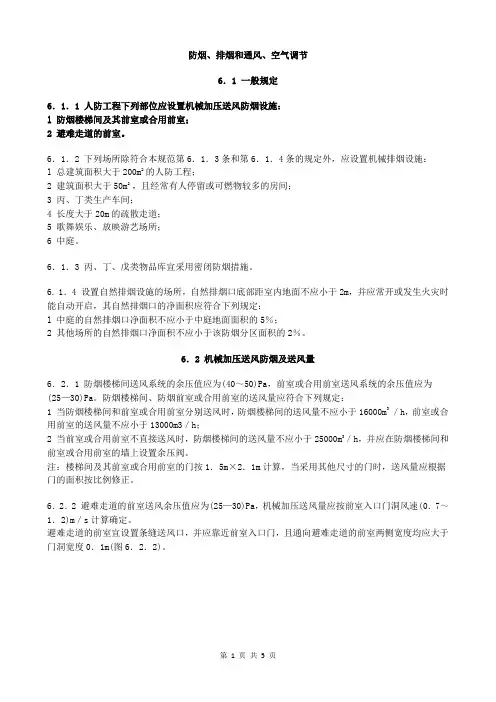

防烟、排烟和通风、空气调节6．1 一般规定6．1．1 人防工程下列部位应设置机械加压送风防烟设施：l 防烟楼梯间及其前室或合用前室；2 避难走道的前室。
6．1．2 下列场所除符合本规范第6．1．3条和第6．1．4条的规定外，应设置机械排烟设施：l 总建筑面积大于200m2 的人防工程；2 建筑面积大于50m2 ，且经常有人停留或可燃物较多的房间；3 丙、丁类生产车间；4 长度大于20m的疏散走道；5 歌舞娱乐、放映游艺场所；6 中庭。
6．1．3 丙、丁、戊类物品库宜采用密闭防烟措施。
6. 1．4 设置自然排烟设施的场所，自然排烟口底部距室内地面不应小于2m，并应常开或发生火灾时能自动开启，其自然排烟口的净面积应符合下列规定：l 中庭的自然排烟口净面积不应小于中庭地面面积的5％；2 其他场所的自然排烟口净面积不应小于该防烟分区面积的2％。
6．2 机械加压送风防烟及送风量6．2．1 防烟楼梯间送风系统的余压值应为(40～50)Pa，前室或合用前室送风系统的余压值应为(25—30)Pa。
防烟楼梯间、防烟前室或合用前室的送风量应符合下列规定：1 当防烟楼梯间和前室或合用前室分别送风时，防烟楼梯间的送风量不应小于16000m3 ／h，前室或合用前室的送风量不应小于13000m3／h；2 当前室或合用前室不直接送风时，防烟楼梯间的送风量不应小于25000m3／h，并应在防烟楼梯间和前室或合用前室的墙上设置余压阀。
注：楼梯间及其前室或合用前室的门按1．5m×2．1m计算，当采用其他尺寸的门时，送风量应根据门的面积按比例修正。
6．2．2 避难走道的前室送风余压值应为(25—30)Pa，机械加压送风量应按前室入口门洞风速(0．7～1．2)m／s计算确定。
避难走道的前室宜设置条缝送风口，并应靠近前室入口门，且通向避难走道的前室两侧宽度均应大于门洞宽度0．1m(图6．2．2)。
6．2．3 避难走道的前室、防烟楼梯间及其前室或合用前室的机械加压送风系统宜分别设置。

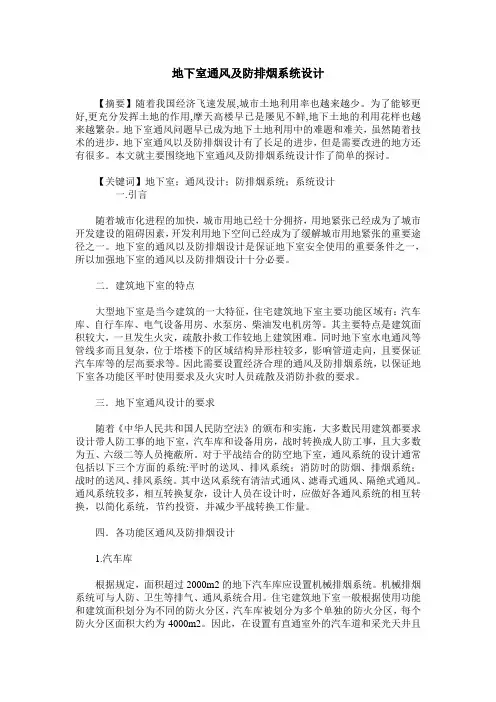

地下室通风及防排烟系统设计【摘要】随着我国经济飞速发展,城市土地利用率也越来越少。
为了能够更好,更充分发挥土地的作用,摩天高楼早已是屡见不鲜,地下土地的利用花样也越来越繁杂。
地下室通风问题早已成为地下土地利用中的难题和难关，虽然随着技术的进步，地下室通风以及防排烟设计有了长足的进步，但是需要改进的地方还有很多。
本文就主要围绕地下室通风及防排烟系统设计作了简单的探讨。
【关键词】地下室；通风设计；防排烟系统；系统设计一.引言随着城市化进程的加快，城市用地已经十分拥挤，用地紧张已经成为了城市开发建设的阻碍因素，开发利用地下空间已经成为了缓解城市用地紧张的重要途径之一。
地下室的通风以及防排烟设计是保证地下室安全使用的重要条件之一，所以加强地下室的通风以及防排烟设计十分必要。
二．建筑地下室的特点大型地下室是当今建筑的一大特征，住宅建筑地下室主要功能区域有：汽车库、自行车库、电气设备用房、水泵房、柴油发电机房等。
其主要特点是建筑面积较大，一旦发生火灾，疏散扑救工作较地上建筑困难。
同时地下室水电通风等管线多而且复杂，位于塔楼下的区域结构异形柱较多，影响管道走向，且要保证汽车库等的层高要求等。
因此需要设置经济合理的通风及防排烟系统，以保证地下室各功能区平时使用要求及火灾时人员疏散及消防扑救的要求。
三．地下室通风设计的要求随着《中华人民共和国人民防空法》的颁布和实施，大多数民用建筑都要求设计带人防工事的地下室，汽车库和设备用房，战时转换成人防工事，且大多数为五、六级二等人员掩蔽所。
对于平战结合的防空地下室，通风系统的设计通常包括以下三个方面的系统:平时的送风、排风系统；消防时的防烟、排烟系统；战时的送风、排风系统。
其中送风系统有清洁式通风、滤毒式通风、隔绝式通风。
通风系统较多，相互转换复杂，设计人员在设计时，应做好各通风系统的相互转换，以简化系统，节约投资，并减少平战转换工作量。
四．各功能区通风及防排烟设计1.汽车库根据规定，面积超过2000m2的地下汽车库应设置机械排烟系统。

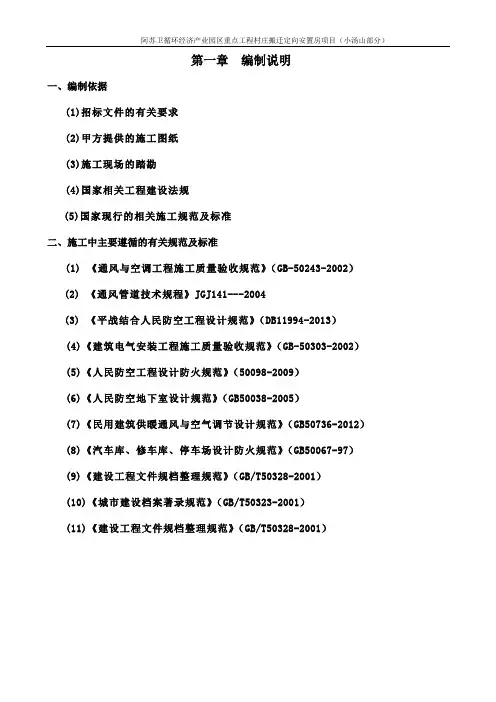

第一章编制说明一、编制依据(1)招标文件的有关要求(2)甲方提供的施工图纸(3)施工现场的踏勘(4)国家相关工程建设法规(5)国家现行的相关施工规范及标准二、施工中主要遵循的有关规范及标准(1) 《通风与空调工程施工质量验收规范》（GB-50243-2002）(2) 《通风管道技术规程》JGJ141---2004(3) 《平战结合人民防空工程设计规范》（DB11994-2013）(4)《建筑电气安装工程施工质量验收规范》（GB-50303-2002）(5)《人民防空工程设计防火规范》（50098-2009）(6)《人民防空地下室设计规范》（GB50038-2005）(7)《民用建筑供暖通风与空气调节设计规范》（GB50736-2012）(8)《汽车库、修车库、停车场设计防火规范》（GB50067-97）(9)《建设工程文件规档整理规范》（GB/T50328-2001）(10)《城市建设档案著录规范》（GB/T50323-2001）(11)《建设工程文件规档整理规范》（GB/T50328-2001）第二章工程概况及设计要求一、工程简介1、本建筑为阿苏卫循环经济产业园重点工程村庄搬迁定向安置房项（小汤山镇部分）6#地下车库。
2、地下车库建筑总面积18836㎡，层高4.10m。
人防建筑总面积为17435.5m2，其中人员掩蔽所为4650m2，物资库为11847m2。
柴油发电机房503m2，人防室外出入口及通道面积435m2。
3、本工程人防地下室的抗力等级为核6级常6级甲类防空地下室，包括二等人员掩蔽所，人防物资库，柴油发电站等。
物资库防化等级为丁类，人员掩蔽所防化等级为丙类。
其他房间无防化要求。
4、人防物资库建筑面积为11847m2，分三个防护单位（防护单元一、四、五）每个防护单元划分两个抗暴单位；每个抗爆单元建筑面积不大于2000m2。
人员掩蔽所建筑面积为4650m2，分两个防护单元（防护单元二、三）防护单元二面积2240m2，防护单元三面积2410m2。
通风空调系统消防安全设计和防排烟设计防排烟系统设计的日的是将火灾产生的人量烟气及时排除，阻止烟气从着火区向非着火区蔓延，尤其要防止向安全疏散通道蔓延。
防排烟的方式人致可分为自然排烟、机械排烟、机械加压送风等方式。
其中机械排烟是利用排烟风机强行将着火房间的烟气通过排烟口排至室外，从而降低被保护区的烟气浓度。
一个优良的机械排烟系统在火灾时能排出50%的热量，使火灾温度人人降低，从而对人员的疏散和扑救起到重要的作用，对于排出疏散走道、起火房间的烟气有着显著的效果；机械加压送风，是通过通风及所产生的气体流动和压力差来控制烟气的流动，机械防烟是通过风机加压送风，使楼梯间和前室或合用前室保持正压，从而阻止烟气的侵入，保证人员安全疏散与避难，其主要用于高层民用建筑的封闭避难层、防烟楼梯间及其前室、消防电梯前室和两者合用前室等部位。
一.暖通空调系统的消防安全设计现代化的建筑中，尤其是高层建筑，通风空调的管道纵横交织，分布在整个建筑中的各个部位，若消防安全设计处理不好，管道网络很可能成为助燃的最大威胁，使火势在整个建筑中蔓延，因此在暖通空调系统的设计中必须全面地考虑消防措施。
笔者根据相关实践经验总结了在对暖通空调系统进行设计时应注意以下问题：1.1系统应根据消防防火的要求，分层布置防火分区，同一空调系统不宜跨越两个分区。
当需要同一系统跨越防火分区时，管道在穿越防火墙时必须在管内设置防火阀，穿越变形墙或伸缩缝时则应在靠近变形墙或伸缩缝的两侧设置防火阀，且墙壁与风管中间的缝隙必须用阻燃材料填充。
1.2对于竖向设置的暖通系统则不超过5层，且5层以内的竖向管道在穿越的楼板处应设置防火阀，风管内的防火阀顺气流方向关闭，熔点设置为70℃。
对于新排风系统（有自动喷洒灭火设备）则可不受层数限制。
竖向设置的排风管道包括新排风系统都应置于管道井内，竖向风管和各层的支管连接时必须在靠近井壁外侧处设置防火阀，每相隔2层至3层，楼板处的管道竖井用非燃材料做防火分离。

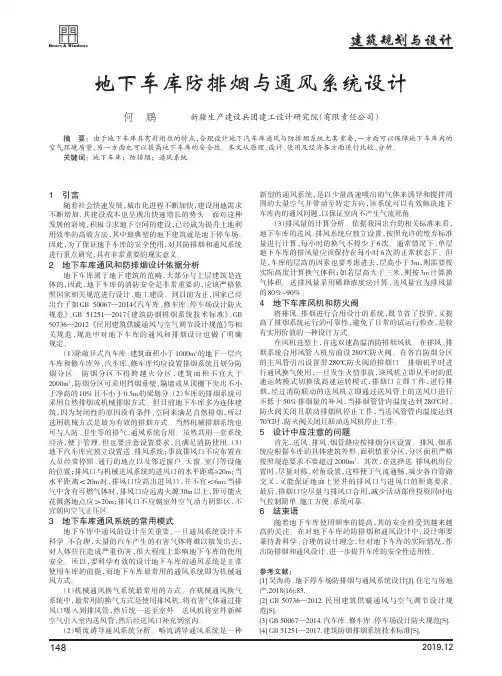

地下车库通风、防排烟系统的方案设计及选用随着经济的发展，地下车库数量不断增加，规模不断扩大，针对地下车库的通风与排烟设计的方案也多种多样，但是如何选择合适的方案，促进地下车库的通风与排烟是十分重要的，本文针对地下车库的排风、排烟问题的设计进行了探讨。
标签：地下汽车库;排烟量;排风量;通风系统一、引言伴随这就经济的发展和人们生活水平的提高，生活质量逐渐改善的同时，私家车的数量悄然增加，目前我国大部分建筑都设有大型的地下停车库，特别是高层建筑和超市建筑等人员密集的地方，但是地下车库属于地下建筑，封闭性是其最大的特点，一旦发生火灾，烟气的危害性会比地上建筑物更加的严重，而因为地下建筑的封闭性导致人员疏散更加困难，火灾扑救的难度也更大。
实际上，常规的地下室通风方式大多是全面通风，将地下车库划分为不同的分区，有很多个送风和排风的系统。
这些系统同时也能够兼做排烟系统，二位一体的处理排烟通风两个问题。
但是这些系统不可避免的具有风量大，规模庞大的特点，结构十分复杂，这就导致其占用的空间很大，降低了车库的使用效率，同时增加了建筑物的建筑成本，建成之后设备投资量大，工作十分复杂，投资成本高，一旦出现问题整改十分困难，在建设过程中无法避免与其他管线的重合和交叉的问题，因此，地下停车库的通风和排烟需要不断的优化设计方案，通过更好的方案来促进地下车库的安全有效通风排烟。
二、地下车库排风量、排烟量的确定1.地下车库排风量的确定实际上，对于地下车库来说，通风是为了将汽车排放的各种尾气和污染物的浓度降低到人体可以接受的范围之内，所以地下车库的通风设计最重要的就是通风量的确定。
当前，确定地下汽车库的排风量可以通过换气次数进行腿酸，如果没有资料进行计算，换气次数是最好的参考方式，通常不少于6次/h，送风量不少于5次/h。
另外，计算排风量还可以通过全面通风换气量来进行，汽车尾气中的主要有害物质是CO、NOx包括很少的汽油和热量，而根据CO能够计算出全面通风换气量，从而将NOx稀释到卫生标准规定的浓度。
通风与防排烟系统的施工方案目录一、项目概述 (2)1. 工程背景 (2)2. 设计目的与原则 (3)3. 工程规模及重要性 (4)二、施工前准备 (5)1. 施工队伍组织 (6)2. 施工材料准备 (7)3. 施工设备及工具准备 (9)4. 安全防护措施准备 (10)三、通风系统施工方案 (10)1. 通风系统设计原则及布局 (11)1.1 通风系统组成要素 (13)1.2 通风系统布局规划 (14)2. 通风系统安装流程 (15)2.1 设备及管道安装要求 (16)2.2 安装步骤及注意事项 (17)3. 通风系统调试与验收 (18)3.1 系统调试流程 (19)3.2 验收标准及方法 (21)四、防排烟系统施工方案 (22)1. 防排烟系统设计要点 (24)1.1 烟雾扩散路径预测 (25)1.2 防排烟系统设置方案 (26)2. 防排烟系统安装要求及步骤 (27)2.1 关键设备安装细节 (29)2.2 系统管道连接及密封性检测 (30)3. 防排烟系统测试与评估 (31)3.1 测试方法及流程 (32)3.2 系统性能评估及优化建议 (33)五、施工质量控制与安全措施 (34)一、项目概述本项目旨在设计和实施一套高效、安全且符合规范的通风与防排烟系统，以应对现代建筑中日益增长的舒适性和安全性需求。
通过精心规划，我们将确保通风系统能够有效地提供新鲜的空气，并有效排除有害气体，同时防排烟系统能够在火灾等紧急情况下迅速控制烟雾的扩散，保护人员的生命安全。
在整个施工过程中，我们将严格遵守国家和地方的建筑规范和安全标准，确保通风与防排烟系统的质量和性能。
我们还将注重施工效率，优化施工流程，减少施工周期，以降低成本和时间压力。
通过我们的努力，将为建筑使用者提供一个更加舒适、安全的室内环境。
1. 工程背景随着城市化进程的加快，建筑物的高度和密度不断增加，通风与防排烟系统在保障人们生命安全和提高室内空气质量方面发挥着越来越重要的作用。
设计依据
《民用建筑供暖通风与空气调节设计规范》 GB50736-2012
《民用建筑设计通则》 GB50352-2005
《建筑设计防火规范》 GB50016-2006
《汽车库、候车库、停车场设计防火规划》 GB50067-2014
《通风与空调工程施工质量验收规范》 GB50243-2002
《夏热冬暖地区居住建筑节能设计标准》 JGJ75－2012
《公共建筑节能设计标准》 GB 50189-2015
《民用建筑热工设计规范》 GB 50176-93
《建筑气象参数》 GFC15-1-90
《暖通空调制图标准》 GB/T50114-2001
《人民防空地下室设计规范》 GB 50038-94
《六级人防通风采光窗井通用图集》 GJBT—342
《建筑机电工程抗震设计规范》 GB50981—2014
国家、省市现行的相关建筑节能法律、法规
空调通风设计计算按惠州市夏季室外气象参数
设计范围
1.防排烟系统；
2.通风系统。
防排烟系统
1防排烟系统设置
地下室
地下室为车库和设备房，按防火分区设通风和排烟共用系统，平时通风换气，火灾时机械排烟。
车库排风及排烟量均按换气次数不小于6次/h确定，对不能由车道进行补风的防火分区，设机械送风机补充新风，送风量为排烟量的50%
地下一二层，分别为两个防火分区。
1)地下停车库，两个防火分均区划分为多防烟分区，每个防烟分区面积不大于 500m2。
每个防烟分区选用一台消防柜式离心排烟风机，变频控制，防火分区均为自然进风补充新风系统。
2)生活泵房、消防泵房用各设一台消防轴流排烟风机，平时对设备房排风，火灾时对设备
排烟。
3)配电房用一台消防轴流排烟风机，平时对设备房排风，火灾时不排烟，灭火后通风。
4)发电机房和储油间独立设置一台防爆型排风机,平时对设备房排风，火灾时不排烟，灭
火后通风。
防烟楼梯间、前室及消防电梯前室
1)地下室防烟楼梯间、前室及消防电梯前室均设置加压送风系统，加压风机放在电梯前室。
2)风机的选择以能保证防烟楼梯间余压为40~50Pa，前室余压为25~30Pa为原则；防烟楼
梯间设常开送风口，前室设一个常闭电动送风口，电动送风口与系统相应加压送风机联
锁。
消防时开启着火层和上下层（共三层）的前室电动风口。
3)±以上防烟楼梯间前室、消防电梯间前室可开启外窗面积不小于，合用前室不小于。
靠
外墙的防烟楼梯间每五层内可开启外窗总面积之和不小于。
2排烟防火阀与排烟口
排烟风机入口管上设28℃排烟防火阀，并与相应排烟风机联锁。
防火分区内的排烟口距最远点的水平距离不超过30米，且与安全出口的最小水平距离大于2米。
通风系统的风管在穿出机房处安装防火阀，排风管穿入竖井时设置70℃温感关闭的防火阀。
排烟支管及排烟风机吸入口处设有280℃温感关闭的排烟防火阀。
3.排烟风机应能在280℃下连续运行30分钟。
4. 通风系统的防火技术措施
通风系统的风道穿越防火分区、空调机房及重要设备房的隔墙处，垂直风管与每层水平风管交接处的水平管段上均设70℃防火阀。
该防火阀有70℃自动熔断关闭，电信号关闭及状态返回信号。
通风及防排烟系统的管道采用镀锌钢板制作，在风管穿过的隔墙上，管道安装完毕后用耐火材料封堵。
通风系统风机的单位风量耗功率Ws不大于.
5.风管及风口设计风速
通风系统、防排烟系统以及合用系统，通风时风管风速≤10m/s，风口风速≤7m/s；消防排烟时金属风管风速≤20m/s混凝土风道风速≤15m/s，排烟口风速≤10m/s，加压送风口风速≤7m/s。
机械加压送风系统送风口风速不大于7m/s
6.电气控制
1)所有防火阀均设置温度点自动熔断，电信号关闭及状态返回信号。
所有防火阀及排烟风
机、送风机均受消防控制中心监控。
2)楼梯间加压送风系统控制：火灾时，自动开启加压送风机，自垂式百叶风口靠压力自动
开启。
3)消防电梯前室加压送风系统控制：火灾时，自动开启加压送风机和着火层及其上下层的
加压送风口，并联动开启送风机。
4)排烟系统控制：火灾时，自动开启排烟风机和着火的防火分区的排烟口。
每台排烟风机
入口设一个280C的排烟防火阀，当风管内烟气温度超过280C时，防火阀自动关闭，同时联动关闭排烟风机。
5)排烟系统的阀门应具有就地手动、探测器报警联动和消防中心遥控启动三种启动方式。
排烟阀门开启后，自动联动排烟风机，在机房和消防控制中心能控制排烟风机的启动和停机。
上述防排烟风机的状态信号及排烟阀信号均可反馈到消防控制中心。
通风系统
车库通风与防排烟系统合用。
设备安装
1.设备安装除按设计图纸、设计说明以及有关规范标准执行外尚应满足下列要求：
在本工程中安装的设备产品必须首先满足图纸设计参数，然后还应具备产品牌号、注册商标、产品合格证书、产品鉴定书、安装运行说明书或手册。
防火阀、防（排）烟阀、电动排烟（加压）风口、排烟风机等消防产品，必须选用符合国家有关技术标准要求，经当地公安消防部门认可的产品。
2.凡外露的传动机构（如三角皮带、联轴器等）均应安装安全防护罩，皮带防护罩可按采
暖通风国家标准图集选用。
3.本设计图中所示的风机仅表示其安装位置，风机安装是应注意风机的气流方向与本图所
要求的方向一致。
4.防火阀尺寸按所接风管尺寸采用。
防火阀的安装位置必须与设计相符，气流方向与阀体
上标置箭头相一致，严禁反向。
5.安装调节阀、蝶阀等调节配件时，必须注意将操作手柄配置在便于操作的部位。
6.安装防火阀和排烟阀时，应对外观质量和动作的灵活性、可靠性进行检验，确认合格后
再行安装。
7.所有风机尽量选用低噪声型，降低噪声源。
采用橡胶减震垫减震，进出口均须加软接头，
对于排烟风机，软接头应采用防火材料，其耐火性能要求能在280℃环境下连续工作不少于30min。
8.风机均作减振处理，在本工程中落地安装风机均采用橡胶减振垫减振，吊装风机采用金
属弹簧减振。
9.风机进出口风管设防火软接头，且软接头均应采用不燃材料制作。
10.通风机传动装置的外露部位以及直通大气的进出口，均装设防护罩（网）或采取其他安
全设施。
风管
1.风管材料及厚度：
除楼梯三、楼梯四以及消防电梯前室的加压送风采用混凝土风道以外，其余风管全部采用镀
安装在墙上和楼板上的防火阀，后面的风管联接段，采用2mm厚镀锌钢板制作，排烟风道采用离心玻璃棉隔热。
2.防火阀与防火墙之间的风管，采用厚度δ=的钢板制作。
3.风管加固：矩形风管边长≥630mm和保温风管边长≥800mm时，应采取加固措施。
4.风管标高：设计图中所注风管的标高，对于圆形时，以中心线为准；对于矩形或方形，
以风管底为准。
风管弯头曲率半径R≥（风管宽），否则加导流片。
当无标注管道标高时，按管顶贴梁底或楼板底安装。
5.风管支吊架：除在防火阀，电动风阀等部件安装处必须单独设支吊架外，一般风管每隔
2米左右设支吊架一个，支吊架的作法可参照采暖通风国家标准图集。
保温风管在风管壁与支吊架的横担之间必须衬垫刷过防火漆的硬木垫。
6.穿越变形缝处的风管两侧，应设置长度为200mm软接头，软接的接口应牢固严密。
7.风管上可拆卸接头不得设置在墙体或楼板内，风管穿越墙和楼板时，应设厚度不小于2mm
钢制防护套管。
8.风管支、吊或托架应设置于保温层的外部，并在支、吊、托架与风管间镶以垫木，同时
应避免在法兰、测量孔、调节阀等零部件处设置支、吊、托架。
9.风管油漆：非镀锌钢板制作的风管及支吊架，在清除表面的灰尘。
污垢与锈斑后，内外
表面均涂红丹防锈漆二道，明装部份再涂灰漆一道。
10.所有通风管道（含混凝土风道）均应保证漏风率不超过10%。
系统调试
整项工程安装完毕后，必须进行设备单机试运转和系统联动试运转。
环保设计
1.通风工程各用电设备支吊架均采取减振措施;风机进出口处加设软接头。
2.通风工程各用电设备均选用低噪声型。
3.柴油发电机房将由甲方另行委托当地专业环保公司做消声及烟气净化处理。
4.住宅厨房均设双烟道集中排除油烟。
5.空调器节能评价值为能效等级的2级。
6.防排烟所用设备能耗比均符合国家节能标准。
其他说明
所有安装及调试完毕后，按国家有关规范、标准和地方有关规定组织竣工验收。
凡以上说明未尽之处，均应按照现行最新国家标准有关规定进行施工。
本专业施工单位应配合土建施工单位进行洞口预留、预埋件设置等，施工完毕后应做好土建回填或封堵。
