• (2)排烟系统的布置 排烟系统的布置除满足上述设计规定中有关 要求外，还应注意：
• ①排烟气流应与机械加压送风的气流合理组织，并尽量考虑与疏 散人流方向相反。
• ②为防止风机超负荷运转，排烟系统竖直方向可分成数个系统， 不过不能采用将上层烟气引向下层的风道布置方式。
• ③每个排烟系统设有排烟口的数量不宜过多，以减少漏风量对排 烟效果的影响。
• ①长度超过20。且不能直接对外采光和自然通风的走道；虽有 直接采光和自然通风，但长度超过60m的内走道。
• ②不具备自然排烟条件的面积超过100㎡，且经常有人停留或可 燃物较多的地上房间(如大型办公室、储存较多可燃物的库房等)。 对于面积较大的房间考虑排烟设施，而对于使用人数较少、面积 较小的房间不考虑排烟设施，既可保障基本安全，又可节约投资。
• ⑧排烟口均应设有手动开启装置或与感烟器连锁 的自动开启装置或消防控制中心远距离控制的开 启装置等。除开启装置将其打开外，平时一直保 持闭锁状态。
• 手动开启装置宜设在墙面上，距地板面0.8~1.5 m处；或从顶棚下建筑垂消防时设备工，程--距防排地烟系统板面宜为1.8m处。
• (4)排烟风机、排烟风道的布置
• a.担负一个防烟分区排烟或净空高度不大于6.00m的不划防烟分 区的房间时，应按每平方米面积不小于60㎥/h计算(单台风机最 小排烟量不应小于7 200㎥/h)。
• b．担负2个或2个以上防烟分刚>烟时，应按最大防烟分区面积每 平方米不小于120m3／h计算：
• c．车库应按换气次数不小于6次几计算，
• 7.1.3 排烟系统
• 1)自然排烟

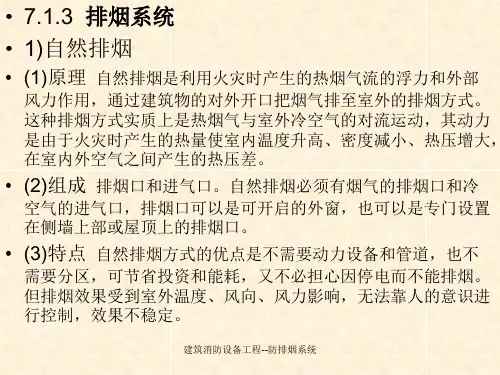

• (1)原理 自然排烟是利用火灾时产生的热烟气流的浮力和外部
风力作用，通过建筑物的对外开口把烟气排至室外的排烟方式。 这种排烟方式实质上是热烟气与室外冷空气的对流运动，其动力 是由于火灾时产生的热量使室内温度升高、密度减小、热压增大， 在室内外空气之间产生的热压差。
