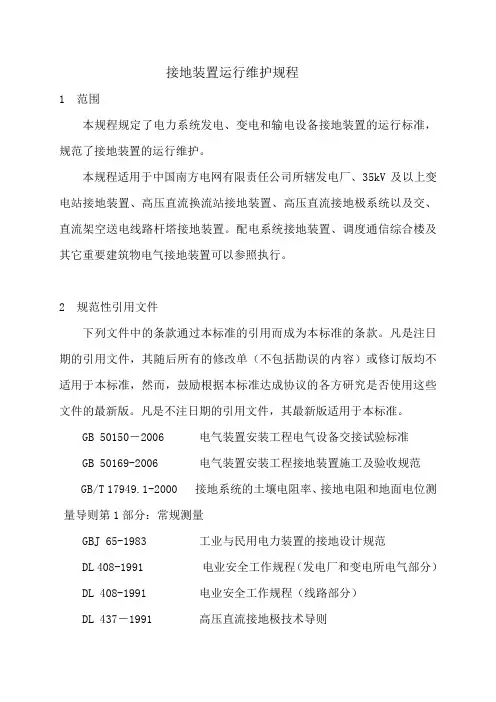

接地装置运行维护规程1 范围本规程规定了电力系统发电、变电和输电设备接地装置的运行标准，规范了接地装置的运行维护。
本规程适用于中国南方电网有限责任公司所辖发电厂、35kV及以上变电站接地装置、高压直流换流站接地装置、高压直流接地极系统以及交、直流架空送电线路杆塔接地装置。
配电系统接地装置、调度通信综合楼及其它重要建筑物电气接地装置可以参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版。
凡是不注日期的引用文件，其最新版适用于本标准。
GB 50150－2006 电气装置安装工程电气设备交接试验标准GB 50169-2006 电气装置安装工程接地装置施工及验收规范GB/T 17949.1-2000 接地系统的土壤电阻率、接地电阻和地面电位测量导则第1部分：常规测量GBJ 65-1983 工业与民用电力装置的接地设计规范DL 408-1991 电业安全工作规程（发电厂和变电所电气部分）DL 408-1991 电业安全工作规程（线路部分）DL 437－1991 高压直流接地极技术导则DL 475－2006 接地装置工频特性参数的测量导则DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 621-1997 交流电气装置的接地DL/T 887-2004 杆塔工频接地电阻测量DL/T 5224-2005 高压直流输电大地返回运行系统设计技术规定Q/CSG 1 0007-2004 电力设备预防性试验规程3 总则3.1 电力系统接地装置是保证电网和电力设备安全运行的基础环节，各运行单位应按本规程要求，加强接地装置的运行管理，保证接地装置正常运行。
3.2 运行单位可根据本规程制定实施细则或补充规定，结合本规程同时使用。
4 运行标准4.1 接地装置运行的一般要求4.1.1 电气装置接地包括工作接地、保护接地、防雷接地和防静电接地，接地装置应充分利用自然接地体并应校核其热稳定。

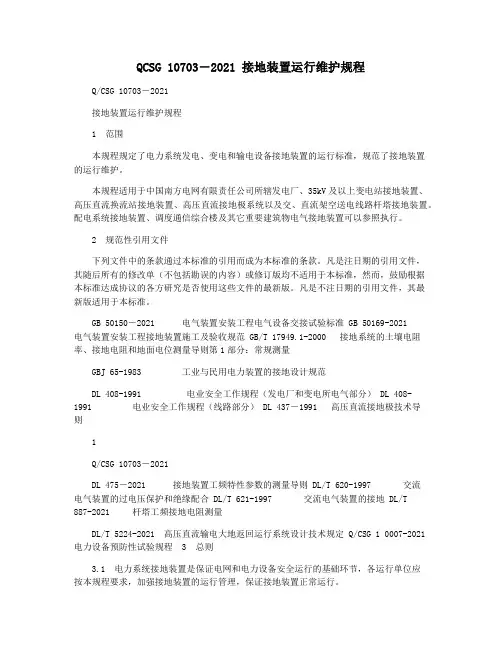

QCSG 10703―2021 接地装置运行维护规程Q/CSG 10703―2021接地装置运行维护规程1 范围本规程规定了电力系统发电、变电和输电设备接地装置的运行标准，规范了接地装置的运行维护。
本规程适用于中国南方电网有限责任公司所辖发电厂、35kV及以上变电站接地装置、高压直流换流站接地装置、高压直流接地极系统以及交、直流架空送电线路杆塔接地装置。
配电系统接地装置、调度通信综合楼及其它重要建筑物电气接地装置可以参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版。
凡是不注日期的引用文件，其最新版适用于本标准。
GB 50150－2021 电气装置安装工程电气设备交接试验标准 GB 50169-2021 电气装置安装工程接地装置施工及验收规范 GB/T 17949.1-2000 接地系统的土壤电阻率、接地电阻和地面电位测量导则第1部分：常规测量GBJ 65-1983 工业与民用电力装置的接地设计规范DL 408-1991 电业安全工作规程（发电厂和变电所电气部分） DL 408-1991 电业安全工作规程（线路部分） DL 437－1991 高压直流接地极技术导则1Q/CSG 10703―2021DL 475－2021 接地装置工频特性参数的测量导则 DL/T 620-1997 交流电气装置的过电压保护和绝缘配合 DL/T 621-1997 交流电气装置的接地 DL/T887-2021 杆塔工频接地电阻测量DL/T 5224-2021 高压直流输电大地返回运行系统设计技术规定 Q/CSG 1 0007-2021 电力设备预防性试验规程 3 总则3.1 电力系统接地装置是保证电网和电力设备安全运行的基础环节，各运行单位应按本规程要求，加强接地装置的运行管理，保证接地装置正常运行。
变电站接地装置及其运行维护
摘要：随着电力改革的不断深入与发展，电力系统的安全、稳定运行
越来越受到人们的重视，而接地装置在变电站的安全运行中起着重要的作用，能够确保其中的电气设备免受雷击等自然灾害的影响，最大限度的减
少损失。
然而由于自然环境以及施工条件等方面的原因，变电站的接地装
置极易受到腐蚀，在某种程度上给人和电气设备造成伤害。
本文对接地装
置的运行与维护展开探讨。
关键词：变电站接地装置运行维护1概述
接地装置指的是埋设在地下的接地电极（角钢、扁钢、钢管等）与该
接地电极到设备之间的连接导线的总称。
变电站的接地主要包括工作接地、保护接地和雷电保护接地三方面的内容，其对电气设备以及系统的安全运
行具有重要的保护作用。
尤其是随着电力工业的不断发展，接地装置已经
成为保护设备安全运行以及工作人员人身安全的最重要的设备，然而由于
认识上存在的误区，使得人们对接地装置的运行与维护重视不够，易造成
装置老化、腐蚀严重，从而影响设备安全，造成财产损失。
2变电站接地装置存在的问题
2.1接地装置易受腐蚀的问题由于变电站接地装置的接地引下线部分
是埋在土里面的，尤其是山区的土壤，酸性成分比较大，接地体经过一段
时间的运行以后，极易发生腐蚀。
腐蚀的部分与周围土壤接触时使得电阻
变大，而接地线又不能满足接地短路电流热稳。
电力设备的接地系统检测与维护电力设备的接地系统是保障电力系统运行安全的重要组成部分，其检测与维护工作十分关键。
本文将就电力设备接地系统的检测与维护进行详细探讨，旨在提供有关技术和方法的指导，确保电力设备的正常运行和安全可靠性。
一、接地系统检测电力设备的接地系统检测工作是保障设备安全运行的前提。
接地系统检测主要包括以下几个方面。
1. 接地系统的电阻测量电阻测量是判断接地系统是否合格的重要手段。
通过测量接地系统的电阻值，可以评估系统的接地质量。
正常的接地系统电阻一般应低于规定的标准值，若电阻过高，可能会导致设备绝缘性能下降，增加了漏电和触电的风险。
接地电阻测量时，应使用专业的电阻测量仪器，并按照相关标准进行操作。
测量时要注意排除干扰因素，确保测试结果的准确性。
2. 接地系统的接地电位测量接地电位测量是评估接地系统接地效果的重要指标之一。
通过测量接地电位，可以确定接地系统的电位分布情况，判断是否存在接地电位差过大的问题。
接地电位测量时，应选择合适的电位测量仪器，并按照标准要求进行操作。
同时，应注意避免测量时的干扰因素，确保测量结果的准确性。
3. 接地系统的接地网检测接地网检测旨在评估接地系统的整体质量和可靠性。
通过对接地网的检测，可以发现接地电阻异常、接地导线松动等问题，及时进行维修和调整。
接地网检测应包括接地网电位差测量、接地导线的连接可靠性检测等内容。
在检测过程中，应使用合适的工具和设备，保证测试结果的准确性。
二、接地系统维护接地系统的维护工作是确保接地系统长期有效运行的保障措施。
接地系统的维护主要包括以下几个方面。
1. 定期清理接地装置和接地体接地装置和接地体容易受到灰尘和腐蚀物的覆盖，影响接地效果。
因此，应定期清理接地装置和接地体，确保其表面保持干净和光滑。
清理时，应注意使用合适的清洁液和工具，并遵循相关操作规程，确保清理效果和操作安全。
2. 定期检查接地连接定期检查接地导线和接地装置之间的连接情况，确保连接牢固可靠。

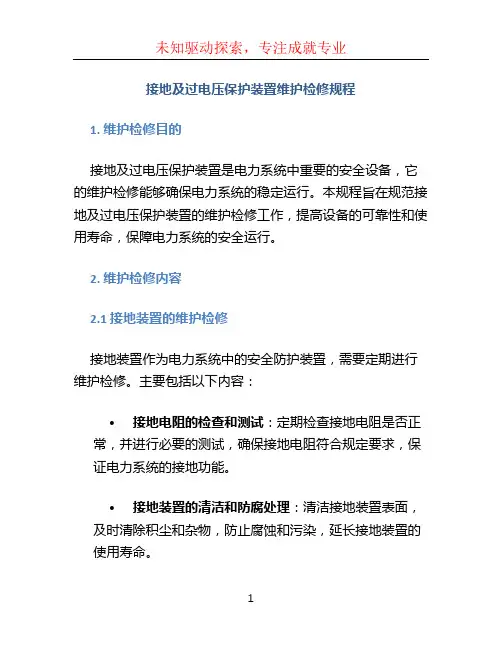

接地及过电压保护装置维护检修规程1. 维护检修目的接地及过电压保护装置是电力系统中重要的安全设备，它的维护检修能够确保电力系统的稳定运行。
本规程旨在规范接地及过电压保护装置的维护检修工作，提高设备的可靠性和使用寿命，保障电力系统的安全运行。
2. 维护检修内容2.1 接地装置的维护检修接地装置作为电力系统中的安全防护装置，需要定期进行维护检修。
主要包括以下内容：•接地电阻的检查和测试：定期检查接地电阻是否正常，并进行必要的测试，确保接地电阻符合规定要求，保证电力系统的接地功能。
•接地装置的清洁和防腐处理：清洁接地装置表面，及时清除积尘和杂物，防止腐蚀和污染，延长接地装置的使用寿命。
•接地引线的检查和更换：检查接地引线的连接是否紧固可靠，如有松动及时进行调整。
若发现接地引线损坏或老化，需及时更换，保证电力系统的接地可靠性。
2.2 过电压保护装置的维护检修过电压保护装置用于对电力系统中的过电压情况进行检测和保护。
为了确保装置的正常运行，需进行以下维护检修工作：•检查过电压保护装置的确保电源：定期检查过电压保护装置的工作电源是否正常，如有问题需及时处理，确保装置能够正常工作。
•检查过电压保护装置的信号传输线路：定期检查过电压保护装置的信号传输线路是否畅通，如发现故障需及时修复，保证装置的信号传输正常。
•校验过电压保护装置的功能：定期进行过电压保护装置的功能校验，确保装置能够准确检测和保护电力系统中的过电压情况。
3. 维护检修周期3.1 接地装置的维护检修周期接地装置的维护检修周期根据装置的具体情况及运行环境而定，一般建议按照以下周期进行维护检修：•接地电阻的检查和测试：每年一次；•接地装置的清洁和防腐处理：每季度一次；•接地引线的检查和更换：每两年一次。
3.2 过电压保护装置的维护检修周期过电压保护装置的维护检修周期也根据装置的具体情况而定，建议按照以下周期进行维护检修：•检查过电压保护装置的电源：每年一次；•检查过电压保护装置的信号传输线路：每半年一次；•校验过电压保护装置的功能：每三年一次。

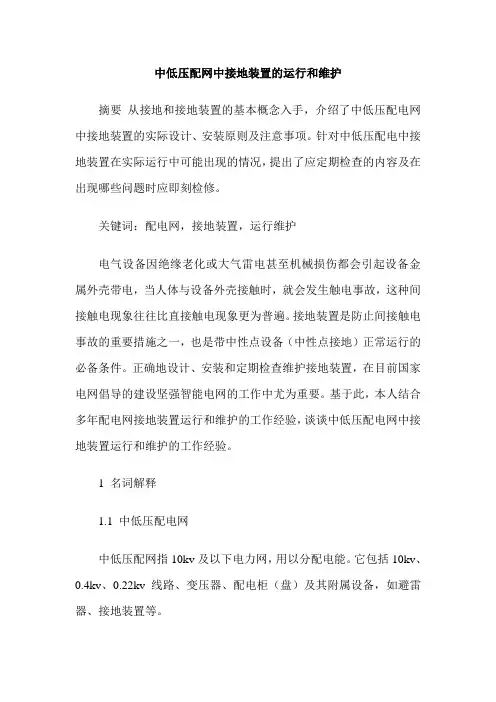

中低压配网中接地装置的运行和维护摘要从接地和接地装置的基本概念入手，介绍了中低压配电网中接地装置的实际设计、安装原则及注意事项。
针对中低压配电中接地装置在实际运行中可能出现的情况，提出了应定期检查的内容及在出现哪些问题时应即刻检修。
关键词：配电网，接地装置，运行维护电气设备因绝缘老化或大气雷电甚至机械损伤都会引起设备金属外壳带电，当人体与设备外壳接触时，就会发生触电事故，这种间接触电现象往往比直接触电现象更为普遍。
接地装置是防止间接触电事故的重要措施之一，也是带中性点设备（中性点接地）正常运行的必备条件。
正确地设计、安装和定期检查维护接地装置，在目前国家电网倡导的建设坚强智能电网的工作中尤为重要。
基于此，本人结合多年配电网接地装置运行和维护的工作经验，谈谈中低压配电网中接地装置运行和维护的工作经验。
1 名词解释1.1 中低压配电网中低压配网指10kv及以下电力网，用以分配电能。
它包括10kv、0.4kv、0.22kv线路、变压器、配电柜（盘）及其附属设备，如避雷器、接地装置等。
1.2 接地在电力系统中，将电气装置的中性点、外壳通过接地装置与大地作金属性连接称为接地。
接地的目的不仅是工作的需要（工作接地）而且更是为了保护人身和设备安全的需要（如保护性接地）。
1.2.1 接地类型（1）工作接地电气设备因工作需要而进行的接地称为工作接地。
如变压器、互感器中性点的接地。
（2）保护接地为防止绝缘损坏造成电气设备外壳带电而进行的接地称为保护接地。
如电动机、变压器、电表箱及配电柜（盘）金属架的接地。
（3）重复接地将零线上的一点或多点与大地进行再一次的连接称为重复接地。
如公用配电网中零线多处接地。
1.3 接地装置接地装置是连接电气设备与大地间的过度装置，它是专为流泻雷电流和接地短路电流而设置的。
一般来说，直接埋入地中与大地接触的金属导体叫接地极，用接地线（圆钢或扁钢）将若干个接地极连接起来构成接地体。
连接接地体和电气设备接地端子之间的金属导体叫接地引线。
接地装置及其运行维护接地装置是保证电气设备安全运行的一项重要设备。
它主要通过将设备与地面之间建立一个低阻抗的电气连接，将电流迅速地引入地下构成一个安全的回路，从而保证人和设备的安全。
接地装置的运行维护包括以下几个方面。
1. 接地电阻测量：定期对接地装置进行电阻测量，以确保接地电阻达到安全标准。
接地电阻测量主要是通过使用接地电阻测试仪进行测量，通过测量结果判断接地是否正常。
如果接地电阻过大，可能会导致设备无法正常接地，增加漏电和接触电压的风险。
2. 接地装置的检查：定期检查接地装置的连接是否牢固，接地体是否存在腐蚀或损坏情况。
检查接地装置的连接是否存在松动现象，以及接地体是否存在铁锈或腐蚀等情况。
如果发现问题，应及时进行维修或更换。
3. 接地装置的维护：接地装置应保持干燥和清洁。
避免接地装置长时间暴露在潮湿或有腐蚀性的环境中。
定期清洁接地装置的表面以去除积尘和腐蚀物，确保接地装置的表面干净。
4. 检查接地线路：检查接地线路是否存在破损、老化或断裂等问题。
如果发现问题，应及时维修或更换接地线路。
5. 定期维护记录：对接地装置的维护情况进行记录，包括维护日期、维护项目和维护人员等。
定期维护记录的目的是为了跟踪维护情况和及时发现问题。
在进行接地装置的运行维护时，我们还需要注意以下几点。
1. 防止接地装置受到物理损坏：定期检查周围环境，防止有人为或意外导致接地装置受到物理损坏。
2. 防止接地装置受到电磁干扰：避免接地装置与其他电气设备或电缆靠得太近，以防止电磁干扰对接地装置的影响。
3. 定期进行绝缘电阻测量：绝缘电阻是衡量设备是否有绝缘故障的重要指标。
定期进行绝缘电阻测量，以确保设备的绝缘性能。
4. 考虑接地装置的布置和规模：接地装置的布置和规模应根据设备的功率和运行环境来确定。
布置时应避免交叉干扰，规模应满足安全要求。
综上所述，接地装置的运行维护是确保电气设备安全运行的重要一环。
我们应定期测量接地电阻、检查接地装置的连接和维护接地装置的清洁，以保证接地系统的正常运行。

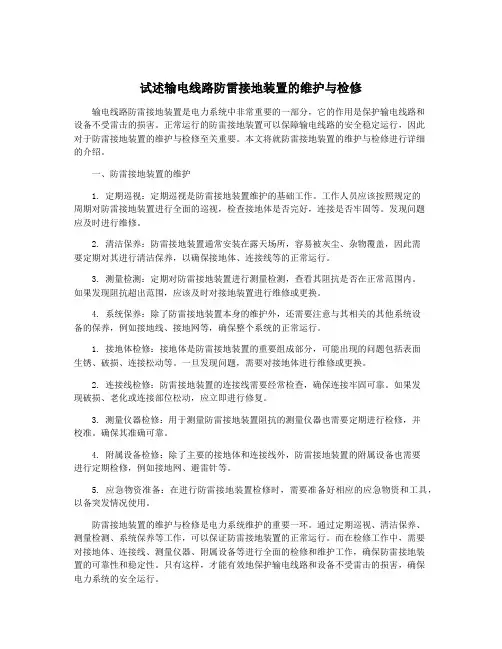

试述输电线路防雷接地装置的维护与检修输电线路防雷接地装置是电力系统中非常重要的一部分，它的作用是保护输电线路和设备不受雷击的损害。
正常运行的防雷接地装置可以保障输电线路的安全稳定运行，因此对于防雷接地装置的维护与检修至关重要。
本文将就防雷接地装置的维护与检修进行详细的介绍。
一、防雷接地装置的维护1. 定期巡视：定期巡视是防雷接地装置维护的基础工作。
工作人员应该按照规定的周期对防雷接地装置进行全面的巡视，检查接地体是否完好，连接是否牢固等。
发现问题应及时进行维修。
2. 清洁保养：防雷接地装置通常安装在露天场所，容易被灰尘、杂物覆盖，因此需要定期对其进行清洁保养，以确保接地体、连接线等的正常运行。
3. 测量检测：定期对防雷接地装置进行测量检测，查看其阻抗是否在正常范围内。
如果发现阻抗超出范围，应该及时对接地装置进行维修或更换。
4. 系统保养：除了防雷接地装置本身的维护外，还需要注意与其相关的其他系统设备的保养，例如接地线、接地网等，确保整个系统的正常运行。
1. 接地体检修：接地体是防雷接地装置的重要组成部分，可能出现的问题包括表面生锈、破损、连接松动等。
一旦发现问题，需要对接地体进行维修或更换。
2. 连接线检修：防雷接地装置的连接线需要经常检查，确保连接牢固可靠。
如果发现破损、老化或连接部位松动，应立即进行修复。
3. 测量仪器检修：用于测量防雷接地装置阻抗的测量仪器也需要定期进行检修，并校准。
确保其准确可靠。
4. 附属设备检修：除了主要的接地体和连接线外，防雷接地装置的附属设备也需要进行定期检修，例如接地网、避雷针等。
5. 应急物资准备：在进行防雷接地装置检修时，需要准备好相应的应急物资和工具，以备突发情况使用。
防雷接地装置的维护与检修是电力系统维护的重要一环。
通过定期巡视、清洁保养、测量检测、系统保养等工作，可以保证防雷接地装置的正常运行。
而在检修工作中，需要对接地体、连接线、测量仪器、附属设备等进行全面的检修和维护工作，确保防雷接地装置的可靠性和稳定性。
电力系统的接地与保护措施在电力系统中，接地与保护措施是非常重要的环节，它们帮助确保系统的正常运行，保护人身安全和设备的完整性。
本文将介绍电力系统的接地原理与类型，以及常见的保护措施。
一、电力系统的接地原理与类型1. 接地原理电力系统的接地是通过将系统中的导体与地连接来实现的。
通过接地，可以使系统与地之间产生良好的导电通路，实现安全运行。
接地还可以排除电力系统中的感应电势，减少感应电流的产生。
2. 接地类型根据接地方式的不同，电力系统的接地可以分为以下几种类型：（1）单相接地：即将电力系统中的一个相线接地，通常用于低压系统。
（2）三相接地：即将电力系统中的三个相线同时接地，通常用于高压系统。
（3）零序接地：即将系统中的零序导线接地，用于保护电力系统中的设备。
二、电力系统的保护措施1. 过电流保护过电流保护是电力系统中最常见的保护措施之一，它可以及时检测到系统中的过载和短路情况，并采取相应的措施，以防止设备损坏和人身安全事故发生。
2. 过压保护过压保护主要用于防止电力系统中的电压突然升高，超过设定的安全范围。
过压保护装置能够迅速切断电路，保护设备免受过高电压的损坏。
3. 欠压保护欠压保护用于检测电力系统中的电压降低情况，当电压低于设定值时，欠压保护装置会切断电路，避免设备的故障运行。
4. 接地保护接地保护主要用于检测电力系统中的接地故障，如接地短路或接地电流过大等。
接地保护装置能够及时切断故障电路，保护系统的正常运行。
5. 过温保护过温保护用于监测电力系统中的设备温度，当设备温度超过设定的安全值时，过温保护装置会采取相应措施，如切断电路或发送报警信号。
6. 隔离保护隔离保护主要用于隔离电力系统的故障部分，以防止故障扩散和进一步损坏。
隔离保护装置能够迅速切断故障部分与正常部分之间的连接。
三、总结电力系统的接地与保护措施是确保系统正常运行的重要环节。
通过接地可以排除感应电势，减少感应电流的产生，保证系统的安全运行。
*2010年12月洁净与空调技术C C &A C 第7期接地装置的要求及运行维护技术河南工业职业技术学院机电工程系吕俊霞*张新春摘要电力系统对于接地装置有具体的要求。
而接地装置的良好与否，直接关系到人身和设备的安全，以及系统的正常稳定运行。
因此，应对各类接地装置，进行定期维护和检查，从而保证系统正常可靠的工作。
关键词接地装置；环境；维护；地下Groun din g Re que s t a nd Mo ve m en t Ma inte na nc e Te ch nolo gyLu Junxia and Zhang XinchunAbstract The electrical power system has the concrete requestregarding the grounding.But the grounding is good or not,directlyrelates the person and the equipment safety,as well as system normalstability movement.Therefore,should to each kind of grounding,carryon the maintenance routine and the inspection,thus guarantee systemnormal reliable work.Keywords The grounding;The environment;Maintains;Underground吕俊霞，女，1963年生，硕士，讲师473009河南省南阳市河南工业职业技术学院机电工程系（0377）66791963E-mail:lvjunxia66@163.co m 收稿日期：3所有接地体以及由接地体引到电气及电子设备上的连接导线统称为接地装置，是人为设置的接地体与接地线的总称。
加强接地装置的管理加强接地装置管理是维护电力设备运行安全稳定的重要措施。
接地装置是电力系统中的一项基础设施，它能够将设备的电荷与大地电势相连接，起到对电流的安全引流和设备的保护作用。
合理、有效的接地装置管理可以减少因电气故障引发的事故，提升电力系统的可靠性和稳定性。
本文将从加强接地装置管理的必要性、管理的关键环节以及管理实施的具体方法等方面进行探讨。
一、加强接地装置管理的必要性1. 安全性要求：电力设备的安全性是保障电网安全运行的前提。
合格的接地装置能够减少电流通过人体和设备的危险，减少电击伤害的发生。
2. 法律法规要求：根据国家相关法律法规，电力设备必须符合一定的安全标准和规定。
加强接地装置管理，能够确保设备符合法律法规的要求，提供法律防护。
3. 设备寿命要求：合理的接地装置管理能够延长设备的使用寿命，提高设备的可靠性和稳定性。
定期检测、维护和更新接地装置，可以有效防止接地装置老化、损坏和失效。
4. 经济性要求：接地装置的管理是一个长期的工程，有效的管理措施可以减少故障的发生，节约维修和更换费用，提高运营效益。
二、加强接地装置管理的关键环节1. 设备选型：根据电力设备的特点和要求，选择合适的接地装置。
要考虑设备的耐久性、接地质量、安全性和经济性等因素。
2. 设备安装：接地装置的安装位置和布置要符合相关的要求和规定。
要保证接地装置与设备的可靠连接，确保接地装置的导电性和可操作性。
3. 定期检测：要制定定期的接地装置检测计划，包括接地电阻、接地质量和接地设备的运行状态等方面的检测。
通过定期检测，及时发现并解决接地装置存在的问题。
4. 维护保养：要定期对接地装置进行清洗、涂漆、紧固和绝缘处理等工作，确保接地装置的功能完好。
要注意日常维护保养的记录和监督，做好接地装置管理的档案和备份。
5. 更新升级：随着电力设备的更新升级和科技的进步，要及时调整和更新接地装置，满足新设备的要求。
要关注新技术和新材料的应用，提高接地装置的效能和质量。
电力系统防雷接地装置运行维护的重要性作者：曾君来源：《中国科技博览》2015年第32期[摘要]电力系统的防雷和接地问题是个非常复杂而又至关重要的问题，它直接关系到人身和设备的安全。
因此，防雷接地装置的运行维护对电力系统有着重要意义。
[关键词]电力系统；防雷接地；运行维护中图分陈类号：TM732 文献标识码：A 文章编号：1009-914X（2015）32-0201-011 防雷接地原理接地是避雷技术最重要的环节，不管是直击雷、感应雷或其他形式的雷，最终都是把雷电流送入大地。
因此，没有合理而良好的接地装置是不能可靠地避雷的。
接地电阻越小，散流就越快，被雷击物体高电位保持时间就越短，危险性就越小。
对于计算机场地的接地电阻要求不大于4欧姆，并且采取共用接地的方法将避雷接地、电器安全接地、交流地、直流地统一为一个接地装置。
如有特殊要求设置独立地，则应在两地网间用地级保护器连接，这样，两地网之间平时是独立的，防止干扰，当雷电流来到时两地网间通过地级保护器瞬间连通，形成等电位连接。
2 接地的作用2.1防止电磁耦合干扰：如数字设备接地；射频电缆布线屏蔽层接地等。
2.2防止强电和雷击通信设备：如列架及一般通信设备机壳接地，防止设备、仪表、人身伤害。
3、防雷接地装置的组成3.1雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带、架空地线及避雷器等。
3.2引下线：用于将雷电流从接闪器传导至接地装置的导体。
3.3接地线：电气设备、杆塔的接地端子与接地体或零线连接用的正常情况下不载流的金属导体。
3.4接地体：埋人土中并直接与大地接触的金属导体，称为接地体。
分为垂直接地体和水平接地体。
3.5接地装置：接地线和接地体的总称。
3.6接地网：由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。
4、防雷接地装置的运行维护4.1防雷接地装置的运行应注意以下内容：（1）凡是埋于地下的接地体、接地线以及利用的自然接地体等隐藏工程的内容，应按标准进行隐藏工程验收，并做好中间检查及填写验收记录，其中选材、安装工艺过程、焊接、接地电阻测试及防腐处理等应符合标准的要求；（2）对于明设的接地装置，包括与电气设备外壳的接线点、焊接点、补偿装置、跨接线等易松动的部位应定期检查并紧固一次，发现问题要及时解决；设置的防止机械损伤的装置有无损坏或残缺，防腐是否完好，应及时采取措施。

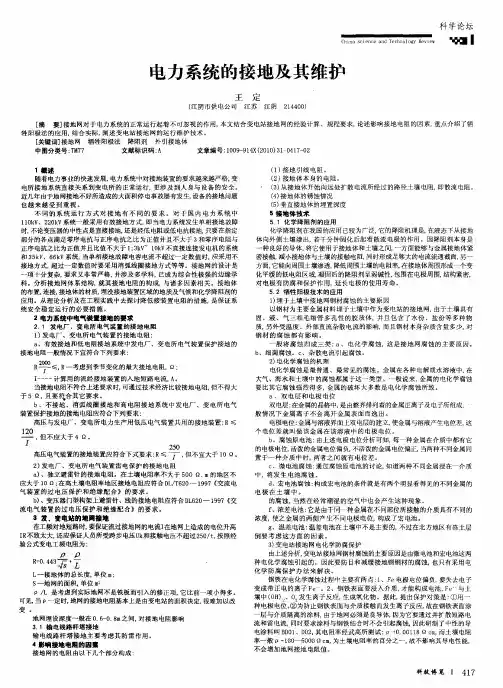

电力系统接地装置及其运行维护
【摘要】阐述了电力系统接地装置的类型及其作用，并结合实际工作经验，对接地装置的运行维护进行了归纳总结。
【关键词】接地装置运行维护
1 概述
电气设备的任何部分与大地（土壤）间作良好的电气连接称为接地。
接地是确保电气设备正常工作和安全防护的重要措施。
电气设备接地通过接地装置实施。
接地装置由接地体和接地线组成。
与土壤直接接触的金属体称为接地体；连接电气设备与接地体之间的导线（或导体）称为接地线。
2 接地的类型
（1）工作接地为满足电力系统或电气设备的运行要求，而将电力系统的某一点进行接地，称为工作接地，如电力系统的中性点接地；
（2）防雷接地为防止雷电过电压对人身或设备产生危害，而设置的过电压保护设备的接地，称为防雷接地，如避雷针、避雷器的接地；
（3）保护接地为防止电气设备的绝缘损坏，将其金属外壳对地电压限制在安全电压内，避免造成人身电击事故，将电气设备的外露可接近导体部分接地，称为保护接地，如：1）电机、变压器、照明器具、手持式或移动式用电器具和其他电器的金属底座和外壳；2）电气设备的传动装置；3）配电、控制和保护用的盘（台、箱）的框架；4）交直流电力电缆的构架、接线盒和终端盒的金属外壳、电缆的金属护层和穿线的钢管；5）室内、外配电装置的金属构架或钢筋混凝土构架的钢筋及靠近带电部分的金属遮拦和金属门；6）架空线路的金属杆塔或钢筋混凝土杆塔的钢筋以及杆塔上的架空地线、装在杆塔上的设备的外壳及支架；7）变（配）电所各种电气设备的底座或支架；8）民用电器的金属外壳，如洗衣机、电冰箱等。
（4）重复接地在低压配电系统的TN-C系统中，为防止因中性线故障而失去接地保护作用，造成p（1）为保证人身和设备安全，各种电气设备均应根据国家标准GB14050《系统接地的形式及安全技术要求》进行保护接地。
保护接地线除用以实现规定的工作接地或保护接地的要求外，不应作其它用途。
（2）不同用途和不同电压的电气设备，除有特殊要求外，一般应使用一个总的接地体，按等电位联接要求，应将建筑物金属构件、金属管道（输送易燃易爆物的金属管道除外）与总接地体相连接。
（3）人工总接地体不宜设在建筑物内，总接地体的接地电阻应满足各种接地中最小的接地电阻要求。
（4）有特殊要求的接地，如弱电系统、计算机系统及中压系统，为中性点直接接地或经小电阻接地时，应按有
关专项规定执行。
4 接地装置的技术要求
（1）变（配）电所的接地装置：1）变（配）电所的接地装置的接地体应水平敷设。
其接地体采用长度为2.5m、直径不小于12mm的圆钢或厚度不小于4mm 的角钢，或厚度不小于4mm的钢管，并用截面不小于25mm×4mm的扁钢相连为闭合环形，外缘各角要做成弧形。
2）接地体应埋设在变（配）所墙外，距离不小于3m，接地网的埋设深度应超过当地冻土层厚度，最小埋设深度不得小于0.6m.3）变（配）电所的主变压器，其工作接地和保护接地，要分别与人工接地网连接。
4）避雷针（线）宜设独立的接地装置。
（2）易燃易爆场所的电气设备的保护接地：1）易燃易爆场所的电气设备、机械设备、金属管道和建筑物的金属结构均应接地，并在管道接头处敷设跨接线。
2）在1kV以下中性点接地线路中，当线路过电流保护为熔断器时，其保护装置的动作安全系数不小于4，为断路器时，动作安全系数不小于2。
3）接地干线与接地体的连接点不得少于2个，并在建筑物两端分别与接地体相连。
4）为防止测量接地电阻时产生火花引起事故，需要测量时应在无爆炸危险的地方进行，或将测量用的端钮引至易燃易爆场所以外地方进行。
（3）直流设备的接地：由于直流电流的作用，对金属腐蚀严重，使接触电阻增大，因此在直流线路上装设接地装置时，必须认真考虑以下措施。
1）对直流设备的接地，不能利用自然接地体作为PE线或重复接地的接地体和接地线，且不能与自然接地体相连。
2）直流系统的人工接地体，其厚度不应小于5mm，并要定期检查侵蚀情况。
（4）手持式、移动式电气设备的接地：手持式、移动式电气设备的接地线应采用软铜线，其截面不小于1.5mm2，以保证足够的机械强度。
接地线与电气设备或接地体的连接应采用螺栓或专用的夹具，保证其接触良好，并符合短路电流作用下动、热稳定要求。
5 接地装置运行
接地装置运行中，接地线和接地体会因外力破坏或腐蚀而损伤或断裂，接地电阻也会随土壤变化而发生变化，因此，必须对接地装置定期进行检查和试验。
（1）检查周期：1）变（配）电所的接地装置一般每年检查一次；2）根据车间或建筑物的具体情况，对接地线的运行情况一般每年检查1～2次；3）各种防雷装置的接地装置每年在雷雨季前检查一次。
4）对有腐蚀性土壤的接地装置，应根据运行情况一般每3～5年对地面下接地体检查一次；5）接地装置的接地电阻一般1～3年测量一次。
（2）检查项目：1）检查接地装置的各连接点的接触是否良好，有无损伤、折断和腐蚀现象。
2）对含有重酸、碱、盐等化学成分的土壤地带（一般可能为
化工生产企业、药品生产企业及部分食品工业企业）应检查地面下500mm以上部位的接地体的腐蚀程度。
3）在土壤电阻率最大时（一般为雨季前）测量接地装置的接地电阻，并对测量结果进行分析比较。
4）电气设备检修后，应检查接地线连接情况，是否牢固可靠。
5）检查电气设备与接地线连接、接地线与接地网连接、接地线与接地干线连接是否完好。
接地装置的接地电阻值不符合要求时的改进措施：（1）增加接地体的总长度或增加垂直接地体的数量。
（2）在接地体周围更换土壤电阻率低的土，如黄粘土、黑土（土壤电阻率在50Ωm以下）。
（3）采用化学降阻剂，处理接地体。
