接地装置运行维护规程1 范围本规程规定了电力系统发电、变电和输电设备接地装置的运行标准，规范了接地装置的运行维护。
本规程适用于中国南方电网有限责任公司所辖发电厂、35kV及以上变电站接地装置、高压直流换流站接地装置、高压直流接地极系统以及交、直流架空送电线路杆塔接地装置。
配电系统接地装置、调度通信综合楼及其它重要建筑物电气接地装置可以参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版。
凡是不注日期的引用文件，其最新版适用于本标准。
GB 50150－2006 电气装置安装工程电气设备交接试验标准GB 50169-2006 电气装置安装工程接地装置施工及验收规范GB/T 17949.1-2000 接地系统的土壤电阻率、接地电阻和地面电位测量导则第1部分：常规测量GBJ 65-1983 工业与民用电力装置的接地设计规范DL 408-1991 电业安全工作规程（发电厂和变电所电气部分）DL 408-1991 电业安全工作规程（线路部分）DL 437－1991 高压直流接地极技术导则DL 475－2006 接地装置工频特性参数的测量导则DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 621-1997 交流电气装置的接地DL/T 887-2004 杆塔工频接地电阻测量DL/T 5224-2005 高压直流输电大地返回运行系统设计技术规定Q/CSG 1 0007-2004 电力设备预防性试验规程3 总则3.1 电力系统接地装置是保证电网和电力设备安全运行的基础环节，各运行单位应按本规程要求，加强接地装置的运行管理，保证接地装置正常运行。
3.2 运行单位可根据本规程制定实施细则或补充规定，结合本规程同时使用。
4 运行标准4.1 接地装置运行的一般要求4.1.1 电气装置接地包括工作接地、保护接地、防雷接地和防静电接地，接地装置应充分利用自然接地体并应校核其热稳定。
接地装置及其运行维护前言在电气系统中，接地是一项非常重要的安全措施。
接地装置则是保障系统接地可靠性的关键元件。
本文将介绍接地装置的作用、分类、结构和常见的运行维护。
接地装置的作用电气系统中的接地主要是为了保障人身安全，防止漏电等问题。
接地装置是实现这一目的的关键元件。
接地装置通过将电气设备的金属外壳或者其他部件与地面接通，将装置的电位与地面电位连接，使之相等。
这样，如果设备发生漏电等问题，电流会流回地面，而不会对人身造成危害。
同时，接地也有助于降低电气设备的电磁干扰和静电放电现象。
接地装置的分类接地装置可以根据接地方式分为以下几类：•极性接地：将电气设备的零线与地线连接。
这种接地方式主要用于单相交流电源和直流电源。
•中性点接地：将三相交流电源的中性点与地线连接。
这种接地方式主要用于中低压三相交流电源。
•外壳接地：将电气设备的金属外壳与地线连接。
这种接地方式主要用于金属外壳设备的接地。
•网络接地：将电气系统与周围环境中的其他设备连接。
这种接地方式主要用于大型电气系统和电力输配电系统。
接地装置的结构接地装置主要由接地线、接地管、接地板等部件组成。
接地线是连接电气设备与地面的导线。
接地管是用于固定接地线和接地板的部件。
接地板一般是一块铜板，作为接地的主要部件。
此外，接地装置还需要电缆终端和接头等零部件。
这些零部件的选用和安装，直接关系到接地装置的可靠性。
接地装置的运行维护接地装置的运行维护主要包括以下方面。
定期检查定期检查接地装置的状态，包括接地线、接地板、接地管等部件是否存在破损、腐蚀等问题。
同时也需要检查接地线端头、连接器等终端部件的紧固情况，以及电气设备的外壳是否与接地装置连接良好。
清洗接地板接地板在使用过程中会积累一定程度的灰尘和腐蚀物。
定期清洗接地板，可以有效提高接地装置的接地效率。
脱硫处理对于大型的电气系统，接地板上会积累一定程度的硫化物。
定期进行脱硫处理，可以避免硫化物对接地装置的影响。
QCSG 10703―2021 接地装置运行维护规程Q/CSG 10703―2021接地装置运行维护规程1 范围本规程规定了电力系统发电、变电和输电设备接地装置的运行标准，规范了接地装置的运行维护。
本规程适用于中国南方电网有限责任公司所辖发电厂、35kV及以上变电站接地装置、高压直流换流站接地装置、高压直流接地极系统以及交、直流架空送电线路杆塔接地装置。
配电系统接地装置、调度通信综合楼及其它重要建筑物电气接地装置可以参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版。
凡是不注日期的引用文件，其最新版适用于本标准。
GB 50150－2021 电气装置安装工程电气设备交接试验标准 GB 50169-2021 电气装置安装工程接地装置施工及验收规范 GB/T 17949.1-2000 接地系统的土壤电阻率、接地电阻和地面电位测量导则第1部分：常规测量GBJ 65-1983 工业与民用电力装置的接地设计规范DL 408-1991 电业安全工作规程（发电厂和变电所电气部分） DL 408-1991 电业安全工作规程（线路部分） DL 437－1991 高压直流接地极技术导则1Q/CSG 10703―2021DL 475－2021 接地装置工频特性参数的测量导则 DL/T 620-1997 交流电气装置的过电压保护和绝缘配合 DL/T 621-1997 交流电气装置的接地 DL/T887-2021 杆塔工频接地电阻测量DL/T 5224-2021 高压直流输电大地返回运行系统设计技术规定 Q/CSG 1 0007-2021 电力设备预防性试验规程 3 总则3.1 电力系统接地装置是保证电网和电力设备安全运行的基础环节，各运行单位应按本规程要求，加强接地装置的运行管理，保证接地装置正常运行。

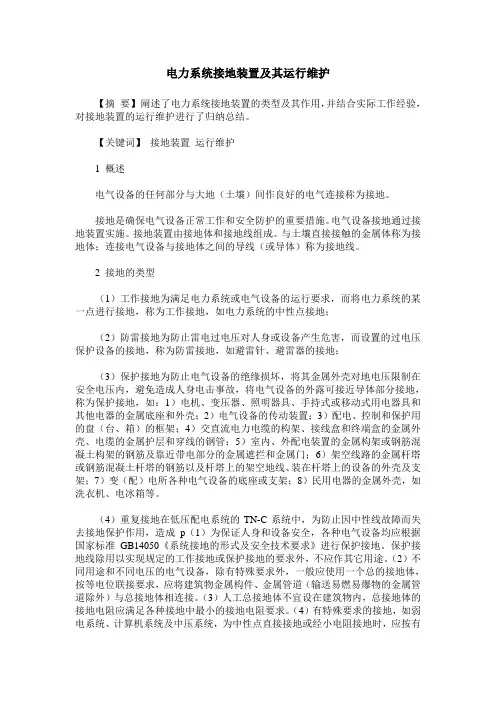

电力系统接地装置及其运行维护【摘要】阐述了电力系统接地装置的类型及其作用，并结合实际工作经验，对接地装置的运行维护进行了归纳总结。
【关键词】接地装置运行维护1 概述电气设备的任何部分与大地（土壤）间作良好的电气连接称为接地。
接地是确保电气设备正常工作和安全防护的重要措施。
电气设备接地通过接地装置实施。
接地装置由接地体和接地线组成。
与土壤直接接触的金属体称为接地体；连接电气设备与接地体之间的导线（或导体）称为接地线。
2 接地的类型（1）工作接地为满足电力系统或电气设备的运行要求，而将电力系统的某一点进行接地，称为工作接地，如电力系统的中性点接地；（2）防雷接地为防止雷电过电压对人身或设备产生危害，而设置的过电压保护设备的接地，称为防雷接地，如避雷针、避雷器的接地；（3）保护接地为防止电气设备的绝缘损坏，将其金属外壳对地电压限制在安全电压内，避免造成人身电击事故，将电气设备的外露可接近导体部分接地，称为保护接地，如：1）电机、变压器、照明器具、手持式或移动式用电器具和其他电器的金属底座和外壳；2）电气设备的传动装置；3）配电、控制和保护用的盘（台、箱）的框架；4）交直流电力电缆的构架、接线盒和终端盒的金属外壳、电缆的金属护层和穿线的钢管；5）室内、外配电装置的金属构架或钢筋混凝土构架的钢筋及靠近带电部分的金属遮拦和金属门；6）架空线路的金属杆塔或钢筋混凝土杆塔的钢筋以及杆塔上的架空地线、装在杆塔上的设备的外壳及支架；7）变（配）电所各种电气设备的底座或支架；8）民用电器的金属外壳，如洗衣机、电冰箱等。
（4）重复接地在低压配电系统的TN-C系统中，为防止因中性线故障而失去接地保护作用，造成p（1）为保证人身和设备安全，各种电气设备均应根据国家标准GB14050《系统接地的形式及安全技术要求》进行保护接地。
保护接地线除用以实现规定的工作接地或保护接地的要求外，不应作其它用途。
（2）不同用途和不同电压的电气设备，除有特殊要求外，一般应使用一个总的接地体，按等电位联接要求，应将建筑物金属构件、金属管道（输送易燃易爆物的金属管道除外）与总接地体相连接。
变电站接地装置及其运行维护
摘要：随着电力改革的不断深入与发展，电力系统的安全、稳定运行
越来越受到人们的重视，而接地装置在变电站的安全运行中起着重要的作用，能够确保其中的电气设备免受雷击等自然灾害的影响，最大限度的减
少损失。
然而由于自然环境以及施工条件等方面的原因，变电站的接地装
置极易受到腐蚀，在某种程度上给人和电气设备造成伤害。
本文对接地装
置的运行与维护展开探讨。
关键词：变电站接地装置运行维护1概述
接地装置指的是埋设在地下的接地电极（角钢、扁钢、钢管等）与该
接地电极到设备之间的连接导线的总称。
变电站的接地主要包括工作接地、保护接地和雷电保护接地三方面的内容，其对电气设备以及系统的安全运
行具有重要的保护作用。
尤其是随着电力工业的不断发展，接地装置已经
成为保护设备安全运行以及工作人员人身安全的最重要的设备，然而由于
认识上存在的误区，使得人们对接地装置的运行与维护重视不够，易造成
装置老化、腐蚀严重，从而影响设备安全，造成财产损失。
2变电站接地装置存在的问题
2.1接地装置易受腐蚀的问题由于变电站接地装置的接地引下线部分
是埋在土里面的，尤其是山区的土壤，酸性成分比较大，接地体经过一段
时间的运行以后，极易发生腐蚀。
腐蚀的部分与周围土壤接触时使得电阻
变大，而接地线又不能满足接地短路电流热稳。
中低压配网中接地装置的运行和维护摘要从接地和接地装置的基本概念入手，介绍了中低压配电网中接地装置的实际设计、安装原则及注意事项。
针对中低压配电中接地装置在实际运行中可能出现的情况，提出了应定期检查的内容及在出现哪些问题时应即刻检修。
关键词：配电网，接地装置，运行维护电气设备因绝缘老化或大气雷电甚至机械损伤都会引起设备金属外壳带电，当人体与设备外壳接触时，就会发生触电事故，这种间接触电现象往往比直接触电现象更为普遍。
接地装置是防止间接触电事故的重要措施之一，也是带中性点设备（中性点接地）正常运行的必备条件。
正确地设计、安装和定期检查维护接地装置，在目前国家电网倡导的建设坚强智能电网的工作中尤为重要。
基于此，本人结合多年配电网接地装置运行和维护的工作经验，谈谈中低压配电网中接地装置运行和维护的工作经验。
1 名词解释1.1 中低压配电网中低压配网指10kv及以下电力网，用以分配电能。
它包括10kv、0.4kv、0.22kv线路、变压器、配电柜（盘）及其附属设备，如避雷器、接地装置等。
1.2 接地在电力系统中，将电气装置的中性点、外壳通过接地装置与大地作金属性连接称为接地。
接地的目的不仅是工作的需要（工作接地）而且更是为了保护人身和设备安全的需要（如保护性接地）。
1.2.1 接地类型（1）工作接地电气设备因工作需要而进行的接地称为工作接地。
如变压器、互感器中性点的接地。
（2）保护接地为防止绝缘损坏造成电气设备外壳带电而进行的接地称为保护接地。
如电动机、变压器、电表箱及配电柜（盘）金属架的接地。
（3）重复接地将零线上的一点或多点与大地进行再一次的连接称为重复接地。
如公用配电网中零线多处接地。
1.3 接地装置接地装置是连接电气设备与大地间的过度装置，它是专为流泻雷电流和接地短路电流而设置的。
一般来说，直接埋入地中与大地接触的金属导体叫接地极，用接地线（圆钢或扁钢）将若干个接地极连接起来构成接地体。
连接接地体和电气设备接地端子之间的金属导体叫接地引线。
接地装置及其运行维护接地装置是保证电气设备安全运行的一项重要设备。
它主要通过将设备与地面之间建立一个低阻抗的电气连接，将电流迅速地引入地下构成一个安全的回路，从而保证人和设备的安全。
接地装置的运行维护包括以下几个方面。
1. 接地电阻测量：定期对接地装置进行电阻测量，以确保接地电阻达到安全标准。
接地电阻测量主要是通过使用接地电阻测试仪进行测量，通过测量结果判断接地是否正常。
如果接地电阻过大，可能会导致设备无法正常接地，增加漏电和接触电压的风险。
2. 接地装置的检查：定期检查接地装置的连接是否牢固，接地体是否存在腐蚀或损坏情况。
检查接地装置的连接是否存在松动现象，以及接地体是否存在铁锈或腐蚀等情况。
如果发现问题，应及时进行维修或更换。
3. 接地装置的维护：接地装置应保持干燥和清洁。
避免接地装置长时间暴露在潮湿或有腐蚀性的环境中。
定期清洁接地装置的表面以去除积尘和腐蚀物，确保接地装置的表面干净。
4. 检查接地线路：检查接地线路是否存在破损、老化或断裂等问题。
如果发现问题，应及时维修或更换接地线路。
5. 定期维护记录：对接地装置的维护情况进行记录，包括维护日期、维护项目和维护人员等。
定期维护记录的目的是为了跟踪维护情况和及时发现问题。
在进行接地装置的运行维护时，我们还需要注意以下几点。
1. 防止接地装置受到物理损坏：定期检查周围环境，防止有人为或意外导致接地装置受到物理损坏。
2. 防止接地装置受到电磁干扰：避免接地装置与其他电气设备或电缆靠得太近，以防止电磁干扰对接地装置的影响。
3. 定期进行绝缘电阻测量：绝缘电阻是衡量设备是否有绝缘故障的重要指标。
定期进行绝缘电阻测量，以确保设备的绝缘性能。
4. 考虑接地装置的布置和规模：接地装置的布置和规模应根据设备的功率和运行环境来确定。
布置时应避免交叉干扰，规模应满足安全要求。
综上所述，接地装置的运行维护是确保电气设备安全运行的重要一环。
我们应定期测量接地电阻、检查接地装置的连接和维护接地装置的清洁，以保证接地系统的正常运行。
