串联电抗器电抗率的选择(可编辑修改word版)

无功补偿电容器串联电抗器的选用在高压无功补偿装置中，一般都装有串联电抗器，它的作用主要有两点：1）限制合闸涌流，使其不超过20倍；2）抑制供电系统的高次谐波，用来保护电容器。

因此，电抗器在无功补偿装置中的作用非常重要。

然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。

由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。

电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。

所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。

虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。

下面总结电容器串联电抗器时，电抗率选择的一般规律。

1. 电网谐波中以3次为主根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用4.5%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择0.5%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。

（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或4.5%~6%串联电抗器混合装设。

2. 电网谐波中以3、5次为主（1）3次谐波含量较小，5次谐波含量较大，选择4.5%~6%的串联电抗器，尽量不使用0.1%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择0.1%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。

主要作用：
1.用于低压无功补偿柜中，与电容器相串联，能有效地抑制合闸涌流及操作过电压，提高电容器寿命。

2.有效地吸收电网谐波，改善系统的电压波形。

性能参数:
1.额定容量：0.6-9Kvar；
2.电抗率：5%、6%、7%、12%、14%；
3.噪音低≤65dB；
4.每相电感误差：±10%；
5.允许1.35倍额定电流长期工作；
6.GB/T5729-1994电子设备用固定电阻器；
7.抗电强度：3.5KV/60S；
8.防护等级：IPOO；
9.绝缘等级：F级；
10.执行标准：GB 19212.21-2007 、GB 10229-1988。

适用环境:
1.海拔高度在2000m以下；
2.环境温度不超过40℃；
3.相对湿度不超过90%；
4.无剧烈震荡和冲击振动的场所；
5.环境空气中，不得含有腐蚀金属和破坏绝缘的有害气体及可燃气体或尘埃，使用时，不得使电抗器受到水、雨、雪的侵蚀；
6.周围环境应有良好的通风条件，若装在柜内，应加装通风设备。

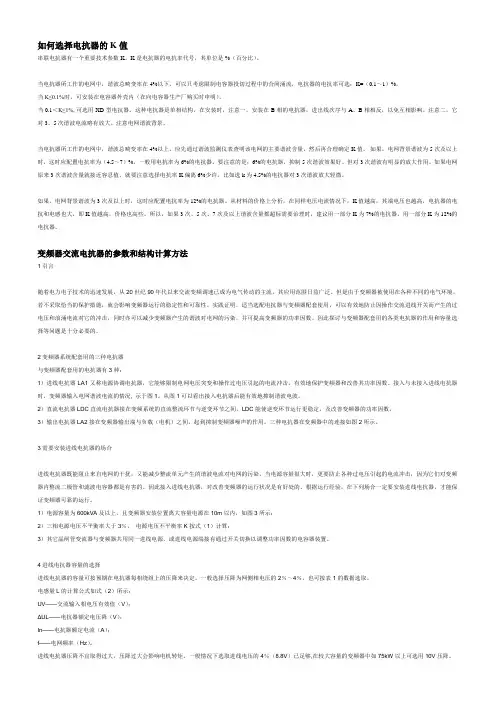

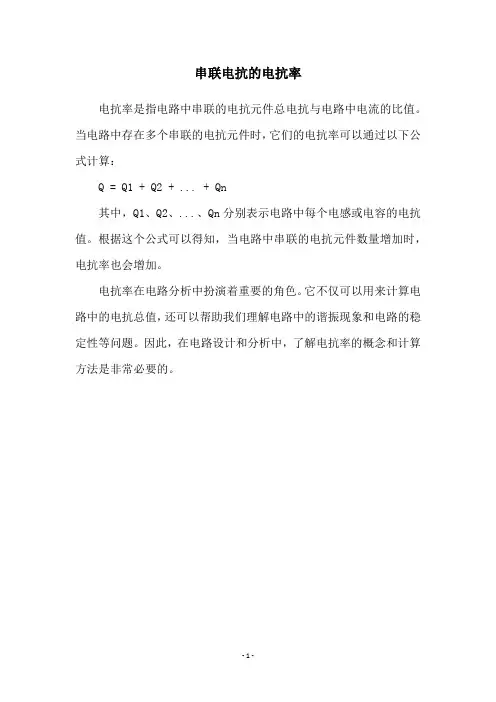

串联电抗的电抗率
电抗率是指电路中串联的电抗元件总电抗与电路中电流的比值。

当电路中存在多个串联的电抗元件时，它们的电抗率可以通过以下公式计算：
Q = Q1 + Q2 + ... + Qn
其中，Q1、Q2、...、Qn分别表示电路中每个电感或电容的电抗值。

根据这个公式可以得知，当电路中串联的电抗元件数量增加时，电抗率也会增加。

电抗率在电路分析中扮演着重要的角色。

它不仅可以用来计算电路中的电抗总值，还可以帮助我们理解电路中的谐振现象和电路的稳定性等问题。

因此，在电路设计和分析中，了解电抗率的概念和计算方法是非常必要的。

- 1 -。

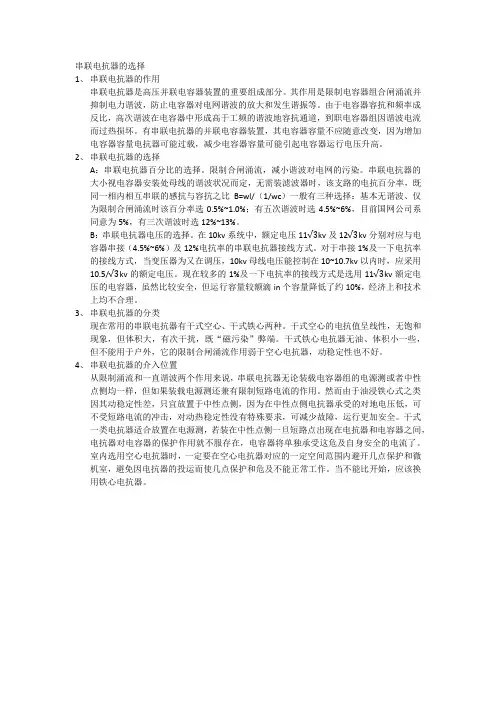

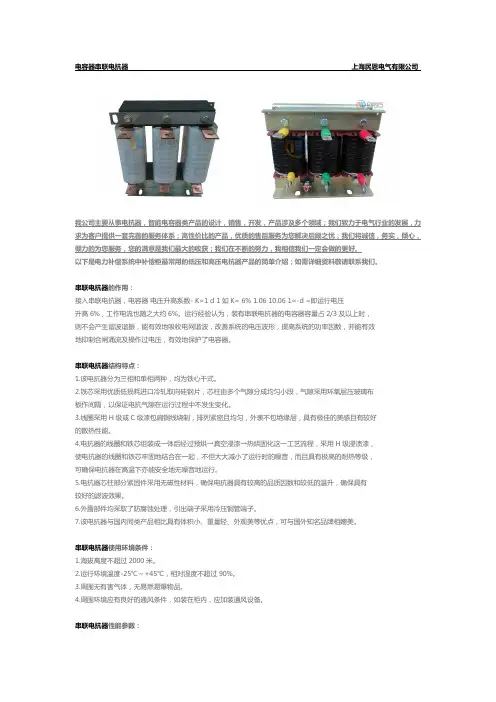

电容器串联电抗器上海民恩电气有限公司我公司主要从事电抗器，智能电容器类产品的设计，销售，开发，产品涉及多个领域；我们致力于电气行业的发展，力求为客户提供一套完善的服务体系；高性价比的产品，优质的售后服务为您解决后顾之忧；我们将诚信，务实，倾心，倾力的为您服务，您的满意是我们最大的收获；我们在不断的努力，我相信我们一定会做的更好。

以下是电力补偿系统中补偿柜最常用的低压和高压电抗器产品的简单介绍；如需详细资料敬请联系我们。

串联电抗器的作用：接入串联电抗器，电容器电压升高系数-K=1d1如K=6%1.0610.061≈-d=即运行电压升高6%，工作电流也随之大约6%。

运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

串联电抗器结构特点：1.该电抗器分为三相和单相两种，均为铁心干式。

2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。

3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。

4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。

5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。

6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。

7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。

串联电抗器使用环境条件：1.海拔高度不超过2000米。

2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
