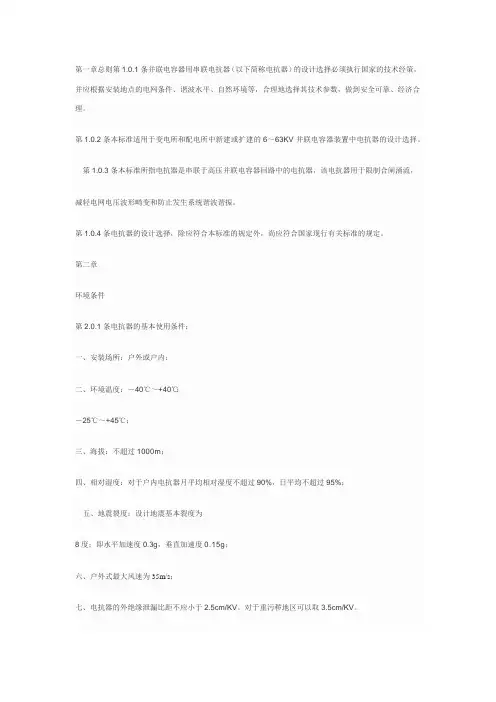

第一章总则第1.0.1条并联电容器用串联电抗器（以下简称电抗器）的设计选择必须执行国家的技术经策，并应根据安装地点的电网条件、谐波水平、自然环境等，合理地选择其技术参数，做到安全可靠、经济合理。
第1.0.2条本标准适用于变电所和配电所中新建或扩建的6～63KV并联电容器装置中电抗器的设计选择。
第1.0.3条本标准所指电抗器是串联于高压并联电容器回路中的电抗器，该电抗器用于限制合闸涌流，减轻电网电压波形畸变和防止发生系统谐波谐振。
第1.0.4条电抗器的设计选择，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
第二章环境条件第2.0.1条电抗器的基本使用条件：一、安装场所：户外或户内；二、环境温度：－40℃～+40℃；－25℃～+45℃；三、海拔：不超过1000m；四、相对湿度：对于户内电抗器月平均相对湿度不超过90%，日平均不超过95%；五、地震裂度：设计地震基本裂度为8度；即水平加速度0.3g，垂直加速度0.15g；六、户外式最大风速为35m/s；七、电抗器的外绝缘泄漏比距不应小于2.5cm/KV。
对于重污秽地区可以取3.5cm/KV。
第2.0.2条选用电抗器时，应按当地环境条件校核，当环境条件超出其基本使用条件时，应通过技术经济比较分别采取下列措施：一、向制造厂提出补充要求，制造符合当地环境条件的产品；二、在设计中采取相应的防护措施，如采用户内布置、水冲洗、减震装置等。
第三章技术参数选择第一节电抗率的选择第3.1.1条电抗率的选择，应使装置接入处n次谐波电压含量和电容器上n次谐波电压值均不超过有关标准规定的限值。
第3.1.2条当仅需要限制合闸涌流时，宜选用电抗率为4.5%～6%的电抗器。
第3.1.3条为抑制5次及以上谐波电压放大，宜选用电抗率为4.5%～6%的电抗器；抑制3次及以上谐波电压放大，宜选用电抗率为12%～13%的电抗器。
第3.1.4条在电力系统谐波电压较大时，应由非线性用电设备所属单位负责采取限制谐波的措施，在采用交流滤波电容器装置时，电抗器应按滤波电抗器的要求选择。
无功补偿电容器串联电抗器的选用在高压无功补偿装置中，一般都装有串联电抗器，它的作用主要有两点：1）限制合闸涌流，使其不超过20倍；2）抑制供电系统的高次谐波，用来保护电容器。
因此，电抗器在无功补偿装置中的作用非常重要。
然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。
由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。
电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。
所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。
虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。
下面总结电容器串联电抗器时，电抗率选择的一般规律。
1. 电网谐波中以3次为主根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用4.5%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择0.5%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。
（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或4.5%~6%串联电抗器混合装设。
2. 电网谐波中以3、5次为主（1）3次谐波含量较小，5次谐波含量较大，选择4.5%~6%的串联电抗器，尽量不使用0.1%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择0.1%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。
主变低压侧串联电抗器参数及意义
主变低压侧串联电抗器参数通常包括电抗器的电感值、额定电压、额定电流和频率等。
电感值：电感值是电抗器的重要参数，表示电抗器对电流变化的阻抗大小。
电感值越大，电抗器对电流变化的阻抗越大，从而能够提供更好的电流稳定性。
额定电压：额定电压是电抗器能够承受的最高电压值，超过该值可能会导致电抗器损坏。
额定电流：额定电流是电抗器能够承受的最大电流值，超过该值可能会导致电抗器过载。
频率：频率是电力系统中电流和电压变化的频率，通常为50Hz或60Hz。
电抗器的频率参数需要与电力系统的频率匹配，以确保其正常工作。
主变低压侧串联电抗器的意义主要有以下几点：
1. 提高电力系统的稳定性：电抗器能够提供稳定的电流阻抗，降低电流的波动，从而提高电力系统的稳定性。
2. 提高电力系统的功率因数：电抗器能够提供无功功率，通过与负载中的电容器串联，可以补偿负载产生的无功功率，提高电力系统的功率因数。
3. 降低电力系统的电压波动：电抗器能够吸收电力系统中的电压波动，减少电压的变化幅度，从而提高电力系统的稳定性和可靠性。
4. 减少电力系统中的谐波：电抗器能够提供对谐波电流的阻抗，降低谐波电流的影响，减少谐波对电力系统的损害。
主变低压侧串联电抗器的参数和意义是为了提高电力系统的稳定性、功率因数和可靠性，降低电压波动和谐波对电力系统的影响。
串联电抗器稳态过电流规定
上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。
种类有输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等

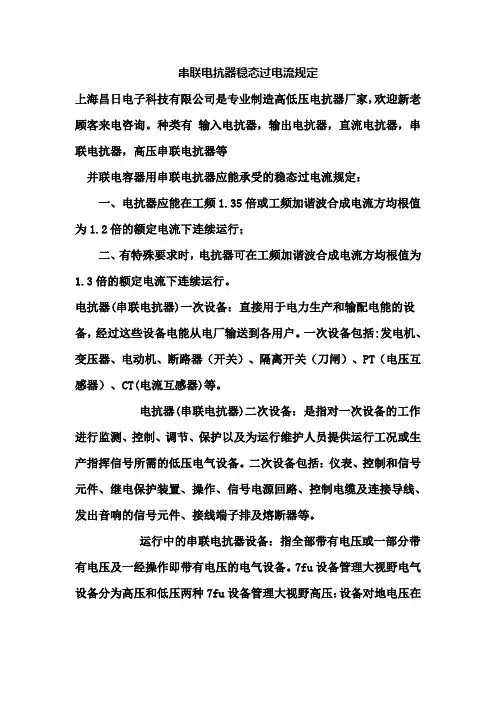

并联电容器用串联电抗器应能承受的稳态过电流规定：
一、电抗器应能在工频1.35倍或工频加谐波合成电流方均根值为1.2倍的额定电流下连续运行；
二、有特殊要求时，电抗器可在工频加谐波合成电流方均根值为
1.3倍的额定电流下连续运行。
电抗器(串联电抗器)一次设备：直接用于电力生产和输配电能的设备，经过这些设备电能从电厂输送到各用户。
一次设备包括:发电机、变压器、电动机、断路器（开关）、隔离开关（刀闸）、PT（电压互感器）、CT(电流互感器)等。
电抗器(串联电抗器)二次设备：是指对一次设备的工作进行监测、控制、调节、保护以及为运行维护人员提供运行工况或生产指挥信号所需的低压电气设备。
二次设备包括：仪表、控制和信号元件、继电保护装置、操作、信号电源回路、控制电缆及连接导线、发出音响的信号元件、接线端子排及熔断器等。
运行中的串联电抗器设备：指全部带有电压或一部分带有电压及一经操作即带有电压的电气设备。
7fu设备管理大视野电气设备分为高压和低压两种7fu设备管理大视野高压：设备对地电压在
250V以上者。
7fu设备管理大视野低压：设备对地电压在250V及以下者。
上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。

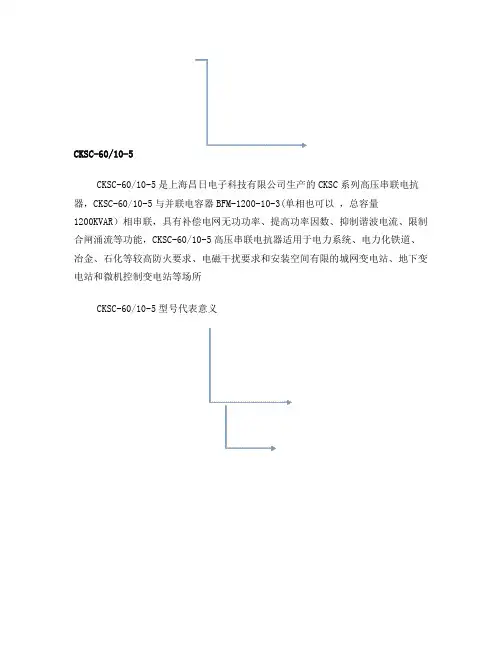

CKSC-60/10-5CKSC-60/10-5是上海昌日电子科技有限公司生产的CKSC系列高压串联电抗器，CKSC-60/10-5与并联电容器BFM-1200-10-3(单相也可以，总容量1200KVAR）相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，CKSC-60/10-5高压串联电抗器适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所CKSC-60/10-5型号代表意义CK S C- 60/ 10-5额定电抗率 5%系统额定电压 10KV额定容量 60KVAR环氧浇铸型三相串联电抗器CKSC-60/10-5 全称是10KV三相高压环氧浇铸电抗器电抗器容量是 60KVAR ,电抗率5%1，CKSC-60/10-5串联电抗器参数表2，CKSC-60/10-5串联电抗器性能与技术参数不大于±3%，7产地电感量误差控制在+3%以内8 海拔高度不超过2000米。
9 运行环境温度-25℃～＋45℃，10 相对湿度相对湿度不超过90％。
11 周围环境无有害气体，无易燃易爆物品，良好的通风。
3，CKSC-60/10-5电抗器外形示意图4，CKSC-60/10-5 串联电抗器结构特点1 CKSC-60/10-5 串联电抗器气隙不改变CKSC-60/10-5其铁芯材料采用的是优质的进口硅钢片，芯柱被多个气隙分成均匀的小段。
气隙的隔绝介质采用的是环氧布板，这样就能够保证气隙在长期运行中不发生变化。
2 CKSC-60/10-5串联电抗器铁芯的端面处理铁芯的端面采用了优质的硅钢片端面胶，它的粘合力非常强，能够使硅钢片紧紧地粘结一起，不仅有效地减小了运行时的噪音，并且防潮防尘性能也十分优异。
3 CKSC-60/10-5串联电抗器采用环氧浇注型好处高压串联电抗器的整个外形呈环氧浇注型，其内外线圈的敷设采用了环氧玻璃网格分布方法，并且是采用F级环氧浇注体系在真空状态下进行浇注，不仅具有强大的绝缘性能，而且还具有极高的机械强度，即使是受到大电流冲击也不会开裂，环氧浇注线圈具有防水、局部放电量低等优点，即使是在极其恶劣的环境条件下也能安全运行。
串联电抗器JB 5346-1998 代替JB 5346-91前言本标准是根据机械工业部1997 年标准制、修订计划97462002号,对JB 5346-91标准修订而成。
本标准的编写格式按照GB/T l.1-1993标准重新编排。
本标准主要修订的内容如下：1)修改了额定电抗率项目,由原来的4.8%、6%、12%、(13%)项改为4.5%、5%、6%、12%、13%。
2)按配套并联电容的额定电压要求增加了电抗器的额定端电压、及其相关参数要求项。
3)原标准按R10 系列数系规定了电容器组容量,再按额定电抗率导出电抗器容量系列,目的是制造厂以尽可能少的容量满足尽可能多的用户规格品种要求。
但由于电容器组的容量和电容器单元系列型谱标准不尽吻合,存在匹配组合困难。
而且即便如此,也还满足不了用户规格繁多的需要,故本次修订取消了原标准中的表2 和表3,不再规定容量的系列规格。
4)由于取消容量系列规格,也就无法再以表格形式对每一种容量规定其损耗标准值。
本次修订取消了原标准中的表6(A)、6(B)、7(A)、7(B)、8(A)、8(B),给出了损耗值计算公式并规定了损耗系数。
5)电抗值允许偏差由原来0～15% 改为0 +10%。
6)绝缘水平与GB 311标准一致。
即油浸铁心式电抗器的绝缘水平和油浸式电力变压器相同,干式空心电抗器的绝缘水平和母线支柱绝缘子相同。
7)增加了用电桥法测量电抗值内容。
8)取消了对户外式空心电抗器在淋雨状态下做绕组匝间绝缘试验的要求。
9)取消稳态过电压条款。
因为对稳定过电流的规定条件,实际上已包括了对稳态过电压的要求。
本标准由全国变压器标准化技术委员会提出并归口。
本标准主要起草单位：沈阳变压器研究所、宁波变压器厂、兴城特种变压器厂。
本标准参加起草单位：沈阳变压器有限责任公司综合电器厂,保定第二变压器厂、北京电力设备总厂、中山和泰机电厂。
本标准主要起草人：王丁元、韩庆恒。
本标准参加起草人：王辉、戈承、何见光、沈文洋。
主变低压侧串联电抗器参数及意义摘要：一、主变低压侧串联电抗器的定义和作用二、主变低压侧串联电抗器的参数解析1.电抗值2.电抗器容量3.电压等级4.损耗三、主变低压侧串联电抗器的意义1.对电流的影响2.对电压的影响3.对系统稳定性的影响4.对设备保护的影响正文：主变低压侧串联电抗器是一种电力系统中常见的电气设备，主要用于限制电流、调整电压和提高系统稳定性。
在电力系统中，主变低压侧串联电抗器的应用具有重要意义。
一、主变低压侧串联电抗器的定义和作用主变低压侧串联电抗器，顾名思义，是在主变压器低压侧串联的一种电抗器。
它主要由铁芯和线圈组成，当电流流过线圈时，会产生磁场，进而产生电抗。
电抗器对电流具有阻碍作用，使得电流减小，从而达到限制电流的目的。
同时，电抗器还能对电压进行调整，使电压保持在稳定范围内。
此外，电抗器还能提高系统的稳定性，防止系统发生故障。
二、主变低压侧串联电抗器的参数解析1.电抗值：电抗值是电抗器的关键参数，决定了电抗器对电流的阻碍程度。
电抗值越大，对电流的阻碍作用越强。
2.电抗器容量：电抗器容量表示电抗器能够承受的电流大小。
容量越大，电抗器所能承受的电流就越大。
3.电压等级：电压等级是指电抗器能承受的电压范围。
电力系统中，电抗器的电压等级通常与系统的电压等级相对应。
4.损耗：电抗器的损耗是指电抗器在工作过程中产生的热量。
损耗越小，电抗器的效率越高。
三、主变低压侧串联电抗器的意义1.对电流的影响：电抗器可以限制电流，减小电流的大小。
在电力系统中，这有助于防止电流过大导致的设备损坏和故障。
2.对电压的影响：电抗器可以调整电压，使电压保持在稳定范围内。
这对于维护电力系统的正常运行至关重要。
3.对系统稳定性的影响：电抗器能提高系统的稳定性，防止系统在遇到故障时发生崩溃。
此外，电抗器还能抑制系统中的谐波，降低谐波对电力设备的影响。
4.对设备保护的影响：电抗器能在短时间内切断故障电流，从而保护电力设备免受损害。
串联电抗器的作用及电抗率的选择1 前言随着电力电子技术的广泛应用与发展，供电系统中增加了大量的非线性负载，如低压小容量家用电器和高压大容量的工业用交、直流变换装置，特别是静止变流器的采用，由于它是以开关方式工作的，会引起电网电流、电压波形发生畸变，从而引起电网的谐波“污染”。
产生电网谐波“污染”的另一个重要原因是电网接有冲击性、波动性负荷，如电弧炉、大型轧钢机、电力机车等，它们在运行中不仅会产生大量的高次谐波，而且会使电压波动、闪变、三相不平衡日趋严重。
这不仅会导致供用电设备本身的安全性降低，而且会严重削弱和干扰电网的经济运行，形成了对电网的“公害”。
电能质量的综合治理应遵循谁污染谁治理，多层治理、分级协调的原则。
在地区的配电和变电系统中，选择主要电能质量污染源和对电能质量敏感的负荷中心设立电能质量控制枢纽点，在这些点进行在线电能质量监测、采取相应的电能质量改善措施显得格外重要。
在并联电容器装置接入母线处的谐波“污染”暂未得到根本整治之前，如果不采取必要的措施，将会产生一定的谐波放大。
在并联电容器的回路中串联电抗器是非常有效和可行的方法。
串联电抗器的主要作用是抑制高次谐波和限制合闸涌流[1]，防止谐波对电容器造成危害，避免电容器装置的接入对电网谐波的过度放大和谐振发生。
但是串联电抗器绝不能与电容器组任意组合，更不能不考虑电容器组接入母线处的谐波背景。
文章着重就串联电抗器抑制谐波的作用展开分析，并提出电抗率的选择方法。
2 电抗器选择不当的后果2.1 基本情况介绍某110kV 变电所新装两组容量2400kvar 的电容器组，由生产厂家提供成套无功补偿装置，其中配置了电抗率为6%的串联电抗器，容量为144kvar。
电容器组投入运行之后，经过实测发现，该110kV 变电所的10kV 母线的电压总畸变率达到4.33%，超过公用电网谐波电压（相电压）4%的限值[2]，其中 3 次谐波的畸变率达到 3.77%，超过公用电网谐波电压（相电压）3.2%的限值[2]。
高压串联电抗器参数高压串联电抗器是电力系统中常用的设备，用于控制电流和电压的波动，保护电力设备的正常运行。
它由电感线圈和电容器串联组成，通过改变电感线圈的感应电流和电容器的电压来实现对电流和电压的调节。
高压串联电抗器的参数有很多，包括电感线圈的电感系数、电容器的电容量、电感线圈和电容器的串联电阻等。
电感线圈的电感系数是指电感线圈对电流变化的敏感程度。
电感系数越大，电感线圈对电流的阻抗越大，电流变化越小；电感系数越小，电感线圈对电流的阻抗越小，电流变化越大。
电容器的电容量是指电容器存储电荷的能力。
电容量越大，电容器对电压的反应越迟缓；电容量越小，电容器对电压的反应越迅速。
电感线圈和电容器的串联电阻是指串联电抗器对电流和电压的衰减程度。
串联电阻越大，电流和电压的衰减越大；串联电阻越小，电流和电压的衰减越小。
高压串联电抗器的参数选择需要根据具体的电力系统需求和设备特点来确定。
一般来说，为了保护电力设备的正常运行，电感系数应选择适中的值，既能满足电流的稳定性要求，又能避免电流的过大或过小对设备造成损害。
电容量的选择则要根据电压的波动情况来确定，以保证电压的稳定性。
而串联电阻的选择则需要考虑电流和电压的衰减程度，以避免电流和电压的波动对系统的影响。
高压串联电抗器的参数选择是一个复杂的过程，需要综合考虑各种因素，如电力系统的负载情况、电力设备的特性、电压的稳定性要求等。
只有选择合适的参数，才能确保电力系统的正常运行，提高电力设备的使用寿命，保障供电的可靠性。
高压串联电抗器的参数选择是一个关键的技术问题，需要根据具体情况进行综合考虑和合理选择。
只有选择合适的参数，才能保证电力系统的稳定运行，提高设备的可靠性和使用寿命。
通过合理选择高压串联电抗器的参数，可以有效地控制电流和电压的波动，保护电力设备的正常运行，为电力系统的稳定供电提供良好的保障。
并联电容器用串联电抗器设计选择标准发布日期：2010-5-11 (阅398次)所属频道: 电网关键词: 输入输出电抗器谐波电抗器直流电抗器第一章总则第1.0.1条并联电容器用串联电抗器（以下简称电抗器）的设计选择必须执行国家的技术经济政策，并应根据安装地点的电网条件、谐波水平、自然环境等，合理地选择其技术参数，做到安全可靠、经济合理。
第1.0.2条本标准适用于变电所和配电所中新建或扩建的6～63KV并联电容器装置中电抗器的设计选择。
第1.0.3条本标准所指电抗器是串联于高压并联电容器回路中的电抗器，该电抗器用于限制合闸涌流，减轻电网电压波形畸变和防止发生系统谐波谐振。
第1.0.4条电抗器的设计选择，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
第二章环境条件第2.0.1条电抗器的基本使用条件：一、安装场所：户外或户内；二、环境温度：－40℃～+40℃；－25℃～+45℃；三、海拔：不超过1000m；四、相对湿度：对于户内电抗器月平均相对湿度不超过90%，日平均不超过95%；五、地震裂度：设计地震基本裂度为8度；即水平加速度0.3g，垂直加速度0.15g；六、户外式最大风速为35m/s；七、电抗器的外绝缘泄漏比距不应小于2.5cm/KV。
对于重污秽地区可以取3.5cm/KV。
第2.0.2条选用电抗器时，应按当地环境条件校核，当环境条件超出其基本使用条件时，应通过技术经济比较分别采取下列措施：一、向制造厂提出补充要求，制造符合当地环境条件的产品；二、在设计中采取相应的防护措施，如采用户内布置、水冲洗、减震装置等。
第三章技术参数选择第一节电抗率的选择第3.1.1条电抗率的选择，应使装置接入处n次谐波电压含量和电容器上n次谐波电压值均不超过有关标准规定的限值。
第3.1.2条当仅需要限制合闸涌流时，宜选用电抗率为4.5%～6%的电抗器。
第3.1.3条为抑制5次及以上谐波电压放大，宜选用电抗率为4.5%～6%的电抗器；抑制3次及以上谐波电压放大，宜选用电抗率为12%～13%的电抗器。
串联?电?抗?器JB5346-1998?代替JB5346-91前?言???本标准是根据机械工业部1997年标准制、修订计划JB5346-91标准修订而成。
???本标准的编写格式按照GB/T l.1-1993标准重新编排。
???本标准主要修订的内容如下：???1)修改了额定电抗率项目,由原来的4.8%、6%、12%、(13%)项改为4.5%、5%、6%、12%、13%。
???2)按配套并联电容的额定电压要求增加了电抗器的额定端电压、及其相关参数要求项。
???3)原标准按R10系列数系规定了电容器组容量,再按额定电抗率导出电抗器容量系列,目的是制造厂以尽可能少的容量满足尽可能多的用户规格品种要求。
但由于电容器组的容量和电容器单元系列型谱标准不尽吻合,存在匹配组合困难。
而且即便如此,也还满足不了用户规格繁多的需要,故本次修订取消了原标准中的表2和表3,不再规定容量的系列规格。
???4)由于取消容量系列规格,也就无法再以表格形式对每一种容量规定其损耗标准值。
本次修订取消了原标准中的表6(A)、6(B)、7(A)、7(B)、8(A)、8(B),给出了损耗值计算公式并规定了损耗系数。
???5)电抗值允许偏差由原来0～15%改为0+10%。
???6)绝缘水平与GB311标准一致。
即油浸铁心式电抗器的绝缘水平和油浸式电力变压器相同,干式空心电抗器的绝缘水平和母线支柱绝缘子相同。
???7)增加了用电桥法测量电抗值内容。
???8)取消了对户外式空心电抗器在淋雨状态下做绕组匝间绝缘试验的要求。
???9)取消稳态过电压条款。
因为对稳定过电流的规定条件,实际上已包括了对稳态过电压的要求。
???本标准由全国变压器标准化技术委员会提出并归口。
???本标准主要起草单位：沈阳变压器研究所、宁波变压器厂、兴城特种变压器厂。
???本标准参加起草单位：沈阳变压器有限责任公司综合电器厂,保定第二变压器厂、北京电力设备总厂、中山和泰机电厂。
串联电抗率选择的一般原则一、电容器装置接入处的背景谐波为3次1． 3次谐波含量较小，可选择%1~%1.0的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。
2． 3次谐波含量较大，已经超过或接近国标限值，选择%12或%12与%6~%5.4的串联电抗器混合装设。
二、电容器装置接入处的背景谐波为3次、5次1. 3次谐波含量很小，5次谐波含量较大（包括已经超过或接近国标限值），选择%6~%5.4的串联电抗器，忌用%1~%1.0的串联电抗器。
2. 3次谐波含量略大，5次谐波含量较小，选择%1~%1.0的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。
3. 3次谐波含量较大，已经超过或接近国标限值，选择%12或%12与%6~%5.4的串联电抗器混合装设。
三、电容器装置接入处的背景谐波为5次及以上1. 5次谐波含量较小，应选择%6~%5.4的串联电抗器。
2. 5次谐波含量较大，应选择%5.4的串联电抗器。
3. 对于采用%1~%1.0的串联电抗器，要防止对5次、7次谐波的严重放大或谐振；对于采用%6~%5.4的串联电抗器，要防止对3次谐波的严重放大或谐振。
4. 电容器回路的谐波阻抗特征：)n1nk (X Z 1C -⨯=其中n ：谐波次数；k ：电抗率。
(1) 0n 1nk >-时，即2n1k >，电容器流入谐波小； (2) 0n 1nk =-时，即2n 1k =，电容器滤波，串联谐振； (3) 1c 1s 2X X n 1k -=时，电路发生并联谐振，应避免，其中：1S X 电源系统基波阻抗。
(4) 3次谐波时，%11时，串联谐振，起滤波作用；%5.10时，并联谐振，应避免。
(5) 5次谐波时，%4时，串联谐振；%5.3时，并联谐振。
(6) 7次谐波时，%2时，串联谐振；%5.1时，并联谐振。
(7) 含有谐波源和电力电容器的回路的电力系统，发生n 次谐波串联谐振条件是2n 1k =；不发生n 次谐波放大的条件是2n1k >。
串联电抗器的设计和计算方法电抗器是电气元件中一种常见的电感元件，用于抵消电路中的感性负载，平衡电流和改善电路谐振特性。
