honeywell温控器操作说明书DC1040中文版本

4.
(1):按“SET”键。
(2):按“SET”键持续5秒
(3):当LCK='1111'时，按“SET”键和’'键持续5秒
(4):当LCK='0000'时，按“SET”键和’’键持续5秒。
4.1 Level 1
显示PV值 显示SP值
输岀限幅
百分点
自整定
状态
第一路报警设定
第二路报警设定
第三路报警设定
4.1.1按移位键（卫改变参数。按下移位键，第一位数开始闪烁。按增加键（）或减少
报警1(AL1)时间设定
用于程序功能(范围：0~99.59min.)
0=闪烁报警，99.59=连续报警，其它值
AL2报警模式范围：00〜19
报警2(AL2)时间设定 与ALT1相同
AL3报警模式范围：00〜19
报警3(AL3)时间设定
与ALT1相同
延迟时间
SP值补偿
PV值补偿
范围：-1000〜1000
LCK=0000,允许进入Level3然后按SET+SHIFT键（＜）
LCK=1111,允许进入Level4然后按SET+SHIFT键（＜）
LCK=0101,除切换LCK夕卜，无其它功能。
4.4.2让显示进入LEVEL2的“LCK”,并设定LCK='1111
4.4.3SET功能
SET
功能
SET
功能
1.1
MV传送
辅助输出使用
9.3
SP专送
9.4
PV专送
0.3
0=无远程设定SP直
1=有远程设定SP直
*警告：请不要运行SET8.4,否则将造成控制器的混乱。

DC1000系列通用控制器中文操作手册亚司艾国际贸易（上海）有限公司地址：上海市闵行区中春路6111号713室电话：（021）5108-6599传真：（021）**使用本手册前，请检查量程，输入、输出是否符合您的要求。

1. 面板说明显示PV :过程值（Process Value）, 四位显示（红色）SP :设定值（Set Point）, 四位显示（绿色） LEDOUT1:第一路输出（Output 1）, 绿色灯OUT2:第二路输出（Output 2）, 绿色灯AT :自整定, 黄色灯PRO :程序运行中, 黄色灯AL1 :第一路报警（Alarm 1）, 红色灯 AL2 :第二路报警（Alarm 2）, 红色灯 MAN :手动控制, 黄色灯按键SET :模式 & 设定键(切换模式和写入设定值):移位键:减少键:增加键A/M :自动/手动切换键2. 自整定功能将 AT 设置为‘YES’, 即启动自整定功能。

自整定完成后，PID 参数将被自动设定。

ATVL = 自整定偏移量, 由 SP 值推导出来。

(它在自整顶时，可防止整荡超过设定点)SP-ATVL = 自整定设定点值, ATVL = 自整定偏移量例如：SP = 200°C, ATVL = 5, 则自整定点是 195°C* ATVL 务必自整定点在程序类型模式中 (195°C)自整定失败2.4.1 ATVL 值太大如果不能确定, 则设定 ATVL = 02.4.2 系统时间太长.单独设定 PID 参数.3.故障信息注意: 当有 “ * ” 标记的故障发生时, 控制器需进行维修。

4.操作流程（1）：按“SET ”键。

（2）：按“SET ”键持续5 秒（3）：当LCK=‘1111’时，按“SET ”键和‘ 5 秒。

（4）：当LCK=‘0000’时，按“SET ”键和‘ ’键持续5 秒。

Level 1显示 PV 值显示 SP 值输出限幅百分点自整定状态第一路报警设定第二路报警设定第三路报警设定4.1.1 按移位键 ( ) 改变参数。

DC1010/1020/1030/1040系列数字控制器操作手册在使用本控制器之前，请先确定控制器的输入输出范围和输入输出种类与您的需求是否相符。

1、面板说明DC1010DC1020DC1030DC10401.1七段显示器PV：过程值（process value）,红色4位显示。

SV：设定值（setting value）,绿色4位显示。

1.2LEDOUT1：第一路输出（Output1）,绿色灯OUT2：第二路输出（Output2）,绿色灯AT：自整定（AutoTuning）,黄色灯PRO：程序运行中（Program）,黄色灯AL1：第一路报警（Alarm1）,红色灯AL2：第二路报警（Alarm2）,红色灯AL3：第三路报警（Alarm3）,红色灯MAN：手动，黄色灯*注意:当发生故障（Error）时，MAN灯亮，输出百分比归零。

1.3按键SET：设定键（写入设定值或切换模式）：移位键（移动设定位数）：减少键：增加键A/M：自动（Auto）/手动（Manual）切换键2、自整定功能（AutoTuning）2.1将AT（在User Leve中）设定为YES，启动自整定功能2.2ATVL：自整定偏移量（AUTO Tuning offset Vaiue）SV减ATVL为自整定设定点，设定ATVL可以避免自整定时，因PV值振荡而超过设定点（Overshoot）.3、故障信息注意：当有“*”标记的故障发生时，请与供应商联系。

4、操作流程（1）：按“SET”键。

（2）：按“SET”键持续5秒（3）：当LCK=‘1111’时，按“SET”键和‘5秒。

（4）：当LCK=‘0000’时，按“SET”键和‘’键持续5秒。

1.1Level14.1.1)改变参数。

按下移位键,第一位数开始闪烁。

按增加键（）对此数值作增加或减少，再按移位键到第二位数，当所有数值设定好后，按SET 键完成数值设定。

4.1.2SET 键也有转换模式的功能，按下SET 键会显示下一种模式。

HoneywellDC1000系列通用调节器简要说明书(中文版)注意:使用本手册前,请检查量程,输入,输出是否符合您的要求.1.面板说明1.1显示说明PV: 过程值(process value),四位显示(红色)SP: 设定值(set point),四位显示(绿色)1.2LED指示灯说明OUT1: 第一路输出(OUTPUT1), 绿色灯OUT2: 第二路输出(OUTPUT2), 绿色灯AT: 自整定,黄色灯PRO: 程序运行中,黄色灯AL1: 第一路报警(ALARM 1),红色灯AL2: 第二路报警(ALARM 1),红色灯AL3: 第三路报警(ALARM 1),红色灯 (DC1010无此功能)MAN: 手动控制,黄色灯 (DC1010无此功能)1.3 按键SET: 模式&设定键(切换模式和写入设定值)Y：移位键▽：减少键△：增加键A/M：自动/手动切换键2．自整定功能2.1 将AT设置为‘YES’,即启动自整定功能2.2 自整定完成后,PID参数将被自动设定。

(P值一般为11～14, I值一股为40～50, D值一般为40～60。

)2.3 ATVL=自整定偏移量,由SP值推导出来(它在自整定时,可防止振荡超过设定点)SP-ATVL=自整定设定值, ATVL=自整定偏移量例如: SP=200℃, ATL=5, 则自整定点是195℃*ATVL务必自整定点在程序类型模式中(195℃)2.4 自整定点失败2.4.1 ATVL值太大→如果不能确定,则设定ATVL=02.4.2系统时间太长→单独设定PID参数3. 故障信息（注意）当有“*”标记的故障发生时，控制器需要维修4.操作流程各阶层进出及参数的锁定4.1.1按移位键(Y)改变参数。

按下移位键，第一位数开始闪烁。

按增加键（△）或减少键（▽）对此数值作增加或减少，再按移位键到第二位数，当所有数值设定好后，按SET键完成数值设定。

4.1.2SET键也有转换模式的功能，按下SET键会显示下一种模式4.1.3按SET键持续5秒可进入LEVEL2，或同样可返回LEVEL1。

霍尼韦尔DC1040中文说明书关键信息项1、产品名称：霍尼韦尔 DC10402、产品用途：＿___________________________3、产品规格：＿___________________________4、操作指南：＿___________________________5、注意事项：＿___________________________6、维护与保养：＿___________________________7、售后服务：＿___________________________1、产品概述11 霍尼韦尔 DC1040 是一款具有先进功能和性能的具体类型设备。

12 其设计旨在满足具体需求，为用户提供高效、便捷和可靠的使用体验。

2、产品规格21 外观尺寸：详细尺寸描述22 重量：具体重量23 材质：材质说明24 颜色：颜色选项3、功能特点31 列举主要功能 132 列举主要功能 233 列举主要功能 34、操作指南41 开机与关机411 按下具体按钮启动设备。

412 长按特定按钮关闭设备。

42 功能设置421 进入设置菜单的方法。

422 各项设置的参数说明和调整方法。

43 操作模式选择431 介绍不同的操作模式及其适用场景。

432 切换操作模式的步骤。

5、注意事项51 安全使用511 避免在危险环境中使用。

512 遵循相关安全规定操作设备。

52 使用限制521 不得超过规定的使用范围。

522 避免错误的使用方式。

6、维护与保养61 日常清洁611 使用合适的清洁工具和方法清洁设备表面。

612 避免使用有损设备的清洁剂。

62 定期检查621 按照规定的时间间隔检查设备的关键部件。

622 检查的项目和标准。

63 部件更换631 当部件出现故障或达到使用寿命时，及时更换。

632 介绍更换部件的步骤和注意事项。

7、售后服务71 保修期限711 明确设备的保修时长。

712 保修范围的说明。

72 售后服务渠道721 提供售后服务的联系电话和邮箱。

DC1040系列温控仪操作说明书一、技术指标：1、基本误差：±0.5%F.S±1个字2、冷端补偿误差：≤±2.0℃3、采样周期： 0.5秒4、控制周期：继电器输出时的控制周期为2～120秒可调，其它为2秒。

5、继电器触点输出：AC250V/5（阻性负载）或AC250V/0.3A(感性负载)6、外型尺寸（mm）：96×96×95 开孔尺寸(mm)：92×927、电源：AC85V～242V（开关电源）, 50/60Hz，或其它特殊定货8、工作环境：温度0～50.0℃,相对湿度不大于85%的无腐蚀性气体及无强电磁干扰的场所二、面板说明：PV: 测量值显示窗SP: 设定值显示窗OUT1:第一组输出指示灯(绿色)OUT2:第二组输出指示灯(绿色)AT: 自动演算指示灯(绿色)AL1: 第一组报警指示灯(红色)AL2: 第二组报警指示灯(红色)AL3: 第三组报警指示灯(红色)MAN:输出百分比手动调整时,MAN灯会亮(绿色)PRO: 程序执行中(Program) (绿色) 只适用于PTB型号SET: 设定键（写入设定值或切换模式）A/M: 自动/手动切换键自动：输出百分比由控制器内部演算决定手动：输出百分比由手动调整OUTL（范围0～100）: 移位键（移动设定位数）▼: 减少键（设定值－1、－10、－100、－1000）▲: 增加键（设定值＋1、＋10、＋100、＋1000）三、菜单参数及仪表操作说明3.1 一级菜单：参数符号参数名称设置范围说明出厂值1 SU 温度设定值范围由USPL、LSPL决定——1852 OUTL 手动百分比输出设置0—100 例如设为60，阀门打开在60%100操作说明：1、温度设定值设置：按键直至下排显示窗第四位数码管小数点闪烁进入一级菜单设置状态，则可分别按、▼、▲键调整参数值，设置完成后按SET键保存退出。

2、手动百分比输出设置：按A/M键，MAN灯点亮，进入手动百分比输出控制状态，再按A/M键，MAN灯灭，退出手动控制。

'.
'.
'.
附件1自动演算(Auto Tuning)
1、 首先将二级菜单中的AT 设定为YES ，启动演算功能。

2、 自动演算结束，控制内部会产生一组新的PID 参数取代原有的PID 参数
自动演算适用于控温不准时，由控制器自行调整PID 参数。

AT AL ：自动演算偏移量（Auto Tuning off set Value ）;
SV 减ATVL 为自动演算设定点，设定ATVL 可以避免自动演算时因PV 值震荡而超过设定值点（Overshoot ）。

例如SV = 200℃，ATV = 5，则自动演算设定点为195℃。

当自动演算中，PV 值震荡，则是在195℃上下震荡，因此可避免PV 震荡超过200℃。

附件2 报警动作说明 ▲ : SV ▽:PV 代码
报警名称及说明 代码
报警名称及说明 00/10
没有报警功能
13
偏差高低报警
01
偏差高报警（第一次不产生报警）
04/14
区域内报警
11
偏差高报警
05
绝对值高报警(第一次不产生报警)
02
偏差低报警（第一次不产生报警）
15
绝对值高报警
12
偏差低报警
06
绝对值低报警(第一次不产生报警)
03 偏差高低报警（第一次不产生报警）
绝对值低报警
16
'.。

DC1010/1020/1030/1040系列数字控制器操作手册在使用本控制器之前，请先确定控制器的输入输出范围和输入输出种类与您的需求是否相符。

1、面板说明DC1010DC1020DC1030DC10401.1七段显示器PV：过程值（process value）,红色4位显示。

SV：设定值（setting value）,绿色4位显示。

1.2LEDOUT1：第一路输出（Output1）,绿色灯OUT2：第二路输出（Output2）,绿色灯AT：自整定（AutoTuning）,黄色灯PRO：程序运行中（Program）,黄色灯AL1：第一路报警（Alarm1）,红色灯AL2：第二路报警（Alarm2）,红色灯AL3：第三路报警（Alarm3）,红色灯MAN：手动，黄色灯*注意:当发生故障（Error）时，MAN灯亮，输出百分比归零。

1.3按键SET：设定键（写入设定值或切换模式）：移位键（移动设定位数）：减少键：增加键A/M：自动（Auto）/手动（Manual）切换键2、自整定功能（AutoTuning）2.1将AT（在User Leve中）设定为YES，启动自整定功能2.2ATVL：自整定偏移量（AUTO Tuning offset Vaiue）SV减ATVL为自整定设定点，设定ATVL可以避免自整定时，因PV值振荡而超过设定点（Overshoot）.3、故障信息注意：当有“*”标记的故障发生时，请与供应商联系。

4、操作流程（1）：按“SET”键。

（2）：按“SET”键持续5秒（3）：当LCK=‘1111’时，按“SET”键和‘5秒。

（4）：当LCK=‘0000’时，按“SET”键和‘’键持续5秒。

1.1Level14.1.1)改变参数。

按下移位键,第一位数开始闪烁。

按增加键（）对此数值作增加或减少，再按移位键到第二位数，当所有数值设定好后，按SET 键完成数值设定。

4.1.2SET 键也有转换模式的功能，按下SET 键会显示下一种模式。

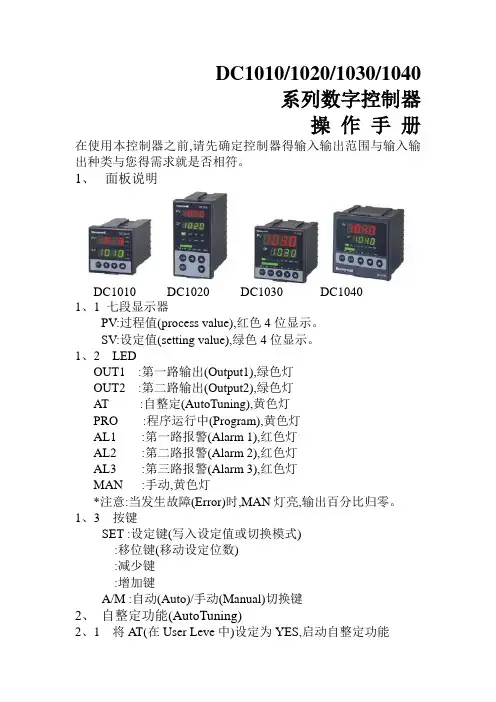

DC1010/1020/1030/1040系列数字控制器操作手册在使用本控制器之前,请先确定控制器得输入输出范围与输入输出种类与您得需求就是否相符。

1、面板说明DC1010 DC1020 DC1030 DC10401、1 七段显示器PV:过程值(process value),红色4位显示。

SV:设定值(setting value),绿色4位显示。

1、2 LEDOUT1 :第一路输出(Output1),绿色灯OUT2 :第二路输出(Output2),绿色灯AT :自整定(AutoTuning),黄色灯PRO :程序运行中(Program),黄色灯AL1 :第一路报警(Alarm 1),红色灯AL2 :第二路报警(Alarm 2),红色灯AL3 :第三路报警(Alarm 3),红色灯MAN :手动,黄色灯*注意:当发生故障(Error)时,MAN灯亮,输出百分比归零。

1、3 按键SET :设定键(写入设定值或切换模式):移位键(移动设定位数):减少键:增加键A/M :自动(Auto)/手动(Manual)切换键2、自整定功能(AutoTuning)2、1 将AT(在User Leve中)设定为YES,启动自整定功能2、2 ATVL:自整定偏移量(AUTO Tuning offset Vaiue)SV减ATVL为自整定设定点,设定ATVL可以避免自整定时,因PV值振荡而超过设定点(Overshoot)、3、故障信息主控制传感器开路(INP1)* A/D 转换器故障* 冷端补偿故障子控制传感器开路(INP2)PV 值超过 USPL(INP1)PV 值低于 LSPL(INP1)子控制输入信号超过上限(INP2)子控制输入信号低于下限(INP2)* 内存(RAM)故障接口故障自整定失败注意:当有“*”标记得故障发生时,请与供应商联系。

4、操作流程(1):按“SET”键。

(2):按“SET”键持续5秒(3):当LCK=‘1111’时,按“SET”键与‘’键持续5秒。

4
4.1.6 输出限幅百分比是“0”时，表示控制器没有输出。
1.2 Level 2
主控制 比例带
主控制 集分时间
主控制 微分时间
主控制 死区时间
主控制 自整定偏移量
主控制 比例循环
主控制 迟滞
子控制 比例带
子控制 集分时间
子控制 微分时间
子控制 比例循环
子控制 迟滞
主控制 间隙 (第一路输出)
子控制 输出间隙(第二路输出)
子控制输入信号低于下限（INP2）
*
内存（RAM）故障
接口故障
自整定失败
注意：当有“*”标记的故障发生时，请与供应商联系。
4、操作流程
（1）：按“SET”键。 （2）：按“SET”键持续 5 秒 （3）：当 LCK=‘1111’时，按“SET”键和‘ （4）：当 LCK=‘0000’时，按“SET”键和‘ 1.1 Level 1
功能锁定
范围: 0~200% 当 P=0 时，ON/OFF 控制 范围: 0~3600 秒 时当 I=0 时，集分关闭 范围: 0~900 秒 当 D=0 时，微分关闭 死区时间补偿 范围: 0~1000 秒 范围: 0~USPL
输出 (SSR � 1, 4~20mA�0, relay�超过 10) 范围: 0~150 秒 * 参考 8.10 循环时间 仅限于 ON/OFF 控制 范围: 0~1000 与 P1 相同
’键持续 5 秒。 ’键持续 5 秒。
3
显示 PV 值
PV
显示 SP 值
SP
输出限幅 百分点
自整定 状态
第一路报警设定
按 SET 键 持续 5 秒
第二路报警设定
第三路报警设定

DC1000系列通用控制器中文操作手册亚司艾国际贸易（上海）有限公司地址：上海市闵行区中春路6111号713室电话：（021）5108-6599传真：（021）33608868**使用本手册前，请检查量程，输入、输出是否符合您的要求。

1. 面板说明1.1 显示PV :过程值（Process Value）, 四位显示（红色）SP :设定值（Set Point）, 四位显示（绿色）1.2 LEDOUT1:第一路输出（Output 1）, 绿色灯OUT2:第二路输出（Output 2）, 绿色灯AT :自整定, 黄色灯PRO :程序运行中, 黄色灯AL1 :第一路报警（Alarm 1）, 红色灯 AL2 :第二路报警（Alarm 2）, 红色灯 MAN :手动控制, 黄色灯1.3 按键SET :模式 & 设定键(切换模式和写入设定值):移位键:减少键:增加键A/M :自动/手动切换键2. 自整定功能2.1 将 AT 设置为‘YES’, 即启动自整定功能。

2.2 自整定完成后，PID 参数将被自动设定。

2.3 ATVL = 自整定偏移量, 由 SP 值推导出来。

(它在自整顶时，可防止整荡超过设定点)SP-ATVL = 自整定设定点值, ATVL = 自整定偏移量例如：SP = 200°C, ATVL = 5, 则自整定点是 195°C* ATVL 务必自整定点在程序类型模式中 (195°C)2.4 自整定失败2.4.1 ATVL 值太大如果不能确定, 则设定 ATVL = 02.4.2 系统时间太长.单独设定 PID 参数.3.故障信息注意: 当有 “ * ” 标记的故障发生时, 控制器需进行维修。

4.操作流程（1）：按“SET ”键。

（2）：按“SET ”键持续5 秒（3）：当LCK=‘1111’时，按“SET ’键持续5 秒。

（4）：当LCK=‘0000’时，按“SET ”键和‘ ’键持续5 秒。

DC1000系列通用控制器中文操作手册亚司艾国际贸易（上海）有限公司地址：上海市闵行区中春路6111号713室电话：（021）5108-6599传真：（021）33608868**使用本手册前，请检查量程，输入、输出是否符合您的要求。

1. 面板说明1.1 显示PV :过程值（Process Value）, 四位显示（红色）SP :设定值（Set Point）, 四位显示（绿色）1.2 LEDOUT1:第一路输出（Output 1）, 绿色灯OUT2:第二路输出（Output 2）, 绿色灯AT :自整定, 黄色灯PRO :程序运行中, 黄色灯AL1 :第一路报警（Alarm 1）, 红色灯AL2 :第二路报警（Alarm 2）, 红色灯MAN :手动控制, 黄色灯1.3 按键SET :模式& 设定键(切换模式和写入设定值):移位键:减少键:增加键A/M :自动/手动切换键2. 自整定功能2.1 将AT 设置为‘YES’, 即启动自整定功能。

2.2 自整定完成后，PID 参数将被自动设定。

2.3 ATVL = 自整定偏移量, 由SP 值推导出来。

(它在自整顶时，可防止整荡超过设定点)SP-ATVL = 自整定设定点值, ATVL = 自整定偏移量例如：SP = 200°C, ATVL = 5, 则自整定点是195°C* ATVL 务必自整定点在程序类型模式中(195°C)2.4 自整定失败2.4.1 ATVL 值太大→如果不能确定, 则设定ATVL = 02.4.2 系统时间太长.→单独设定PID 参数.3.故障信息注意: 当有 “ * ” 标记的故障发生时, 控制器需进行维修。

4.操作流程（1）：按“SET ”键。

（2）：按“SET ”键持续5 秒（3）：当LCK=‘1111’时，按“SET ’键持续5 秒。

（4）：当LCK=‘0000’时，按“SET ”键和‘ ’键持续5 秒。

DC1000系列通用控制器中文操作手册亚司艾国际贸易（上海）有限公司地址：上海市闵行区中春路6111号713室电话：（021）5108-6599传真：（021）**使用本手册前，请检查量程，输入、输出是否符合您的要求。

1. 面板说明显示PV :过程值（Process Value）, 四位显示（红色）SP :设定值（Set Point）, 四位显示（绿色） LEDOUT1:第一路输出（Output 1）, 绿色灯OUT2:第二路输出（Output 2）, 绿色灯AT :自整定, 黄色灯PRO :程序运行中, 黄色灯AL1 :第一路报警（Alarm 1）, 红色灯 AL2 :第二路报警（Alarm 2）, 红色灯 MAN :手动控制, 黄色灯按键SET :模式 & 设定键(切换模式和写入设定值):移位键:减少键:增加键A/M :自动/手动切换键2. 自整定功能将 AT 设置为‘YES’, 即启动自整定功能。

自整定完成后，PID 参数将被自动设定。

ATVL = 自整定偏移量, 由 SP 值推导出来。

(它在自整顶时，可防止整荡超过设定点)SP-ATVL = 自整定设定点值, ATVL = 自整定偏移量例如：SP = 200°C, ATVL = 5, 则自整定点是 195°C* ATVL 务必自整定点在程序类型模式中 (195°C)自整定失败2.4.1 ATVL 值太大如果不能确定, 则设定 ATVL = 02.4.2 系统时间太长.单独设定 PID 参数.3. 故障信息主控制传感器开路（INP1）* A/D 转换器故障注意: 当有 “ * ” 标记的故障发生时, 控制器需进行维修。

4.操作流程（1）：按“SET ”键。

（2）：按“SET ”键持续5 秒（3）：当LCK=‘1111’时，按“SET ”键和‘ 5 秒。

（4）：当LCK=‘0000’时，按“SET ”键和‘ ’键持续5 秒。

DC1000系列通用控制器中文操作手册亚司艾国际贸易（上海）有限公司地址：上海市闵行区中春路6111号713室电话：（021）5108-6599传真：（021）33608868**使用本手册前，请检查量程，输入、输出是否符合您的要求。

1. 面板说明1.1 显示PV :过程值（Process Value）, 四位显示（红色）SP :设定值（Set Point）, 四位显示（绿色）1.2 LEDOUT1:第一路输出（Output 1）, 绿色灯OUT2:第二路输出（Output 2）, 绿色灯AT :自整定, 黄色灯PRO :程序运行中, 黄色灯AL1 :第一路报警（Alarm 1）, 红色灯AL2 :第二路报警（Alarm 2）, 红色灯MAN :手动控制, 黄色灯1.3 按键SET :模式& 设定键(切换模式和写入设定值):移位键:减少键:增加键A/M :自动/手动切换键2. 自整定功能2.1 将AT 设置为‘YES’, 即启动自整定功能。

2.2 自整定完成后，PID 参数将被自动设定。

2.3 ATVL = 自整定偏移量, 由SP 值推导出来。

(它在自整顶时，可防止整荡超过设定点)SP-ATVL = 自整定设定点值, ATVL = 自整定偏移量例如：SP = 200°C, ATVL = 5, 则自整定点是195°C* ATVL 务必自整定点在程序类型模式中(195°C)2.4 自整定失败2.4.1 ATVL 值太大→如果不能确定, 则设定ATVL = 02.4.2 系统时间太长.→单独设定PID 参数.3.故障信息注意: 当有 “ * ” 标记的故障发生时, 控制器需进行维修。

4.操作流程（1）：按“SET ”键。

（2）：按“SET ”键持续5 秒（3）：当LCK=‘1111’时，按“SET ’键持续5 秒。

（4）：当LCK=‘0000’时，按“SET ”键和‘ ’键持续5 秒。
