串联电抗器电抗率的正确选择

无功补偿电容器串联电抗器的选用在高压无功补偿装置中，一般都装有串联电抗器，它的作用主要有两点：1）限制合闸涌流，使其不超过20倍；2）抑制供电系统的高次谐波，用来保护电容器。

因此，电抗器在无功补偿装置中的作用非常重要。

然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。

由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。

电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。

所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。

虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。

下面总结电容器串联电抗器时，电抗率选择的一般规律。

1. 电网谐波中以3次为主根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用4.5%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择0.5%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。

（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或4.5%~6%串联电抗器混合装设。

2. 电网谐波中以3、5次为主（1）3次谐波含量较小，5次谐波含量较大，选择4.5%~6%的串联电抗器，尽量不使用0.1%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择0.1%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。

将电抗器与电容器串联构成去谐系统可以避免这些谐振现象。

去谐系统的自振频率介于最低的谐波频率和基波频率之间，对于高于去谐系统自振频率的谐波而言，去谐系统表现为感性，避免了谐振；对于50Hz的基波频率而言，它呈容性，因而无功功率可以得到补偿。

此串联电抗器不但能抑制合闸时的瞬时涌流，而且可抑制、吸收谐波电流，具有滤波作用，大大提高了电网的运行安全性。

然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。

由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。

电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。

所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。

虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。

下面总结电容器串联电抗器时，电抗率选择的一般规律。

1.电网谐波中以3次为主根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。

（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或%~6%串联电抗器混合装设。

2. 电网谐波中以3、5次为主（1）3次谐波含量较小，5次谐波含量较大，选择%~6%的串联电抗器，尽量不使用%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。

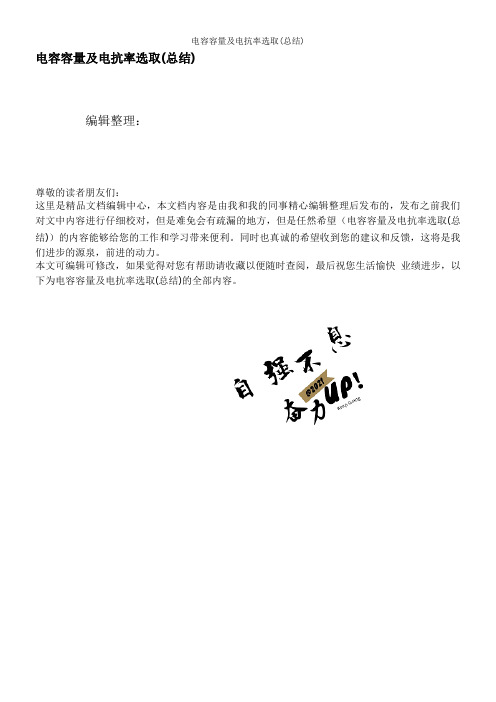

电容容量及电抗率选取(总结)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（电容容量及电抗率选取(总结)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为电容容量及电抗率选取(总结)的全部内容。

电容分组方式及电容容量计算一、 电容分组方式及投切模式补偿电容器多采用电力电容器，运行中电容器的容性电流抵消系统中的感性电流，使传输元件,如变压器、线路中的无功功率相应减少，因而，不仅降低了由于无功的流动而引起的有功损耗，还减少了电压损耗，提高了功率因数。

补偿电容器是 TSC 系统的关键部件，通过投入或切除电容器的方法可动态平衡电感性负载与电容性负载，从而将功率因数维持在较高的理想水准。

1) 分组方式.在很多工业生产实践中，除了就地补偿的大电机外，大量分散的感性负载需要在低压配电室进行集中补偿,这时由于补偿容量是随时间变化的，为不出现过补偿或欠补偿，需要将电容器分成若干组，采用自动投切的方式。

电容器分组的具体方法比较灵活,常见的有以下几种： ①等容量制，即把所需补偿的电容平均分为若干份;②1：2：4:8 制,即每单元电容器值按大小倍增式设置，这样可获得 15 级补偿值；③二进制，即采用 N-1 个电容值均为 C 的电容和一个电容值为 C/2 的电容,这样补偿量的调节就有 2N 级。

对比上述方法可知，方法①的控制方式最简单，但相对较大的补偿级差限制了精度，而方法②与③虽采用多级差补偿的方法提高了效果，但均为繁琐，不便于自动化控制.相比之下，方法③不乏为一种有益的折中式方案。

2) 投切模式。

由于动态无功补偿需要频繁投切电容器,因此为确保电容器的寿命和质量，需要考虑补偿电容的投切模式.常见有下列 2 种模式：①循环投切模式，即将各组电容器按组号排成一个环形列队,然后按序号依次投入电容.如需切除电容,则从已投入的电容队列的尾部切除.这样，随功率因数的变化,已投入的电容队列在环形队列中逆时针移动，各组电容的使用几率均匀，可有效减少电容组的故障率。

串联电抗器的作用及电抗率的选择1 前言随着电力电子技术的广泛应用与发展，供电系统中增加了大量的非线性负载，如低压小容量家用电器和高压大容量的工业用交、直流变换装置，特别是静止变流器的采用，由于它是以开关方式工作的，会引起电网电流、电压波形发生畸变，从而引起电网的谐波“污染”。

产生电网谐波“污染”的另一个重要原因是电网接有冲击性、波动性负荷，如电弧炉、大型轧钢机、电力机车等，它们在运行中不仅会产生大量的高次谐波，而且会使电压波动、闪变、三相不平衡日趋严重。

这不仅会导致供用电设备本身的安全性降低，而且会严重削弱和干扰电网的经济运行，形成了对电网的“公害”。

电能质量的综合治理应遵循谁污染谁治理，多层治理、分级协调的原则。

在地区的配电和变电系统中，选择主要电能质量污染源和对电能质量敏感的负荷中心设立电能质量控制枢纽点，在这些点进行在线电能质量监测、采取相应的电能质量改善措施显得格外重要。

在并联电容器装置接入母线处的谐波“污染”暂未得到根本整治之前，如果不采取必要的措施，将会产生一定的谐波放大。

在并联电容器的回路中串联电抗器是非常有效和可行的方法。

串联电抗器的主要作用是抑制高次谐波和限制合闸涌流[1]，防止谐波对电容器造成危害，避免电容器装置的接入对电网谐波的过度放大和谐振发生。

但是串联电抗器绝不能与电容器组任意组合，更不能不考虑电容器组接入母线处的谐波背景。

文章着重就串联电抗器抑制谐波的作用展开分析，并提出电抗率的选择方法。

2 电抗器选择不当的后果2.1 基本情况介绍某110kV 变电所新装两组容量2400kvar 的电容器组，由生产厂家提供成套无功补偿装置，其中配置了电抗率为6%的串联电抗器，容量为144kvar。

电容器组投入运行之后，经过实测发现，该110kV 变电所的10kV 母线的电压总畸变率达到4.33%，超过公用电网谐波电压（相电压）4%的限值[2]，其中 3 次谐波的畸变率达到 3.77%，超过公用电网谐波电压（相电压）3.2%的限值[2]。

电容器串联电抗率的选择中国航空工业规划设计研究院刘屏周抑制谐波采用无源滤波器，或为了降低供电设备容量，减少供电电压偏差，采用并联电容器提高负载的功率因数。

在电容器回路中串联适当电抗率的电抗器，防止谐波电流被放大，保护电容器过负荷。

若电容器回路中串联电抗器的电抗率不适当，发生电容器回路的串联谐振或电容器回路与电源系统的并联谐振，影响系统的安全运行。

以下提出电容器回路中串联电抗器的电抗率计算方法，仅供参考。

串联电抗器的电容器回路与谐波源并联主电路如图1所示。

图1的等值电路如图2所示。

根据图2谐波电流分流的等值电路，谐波电流I n流入供电系统电流I sn和电容器支路电流I cn 计算公式如下：图1 谐波源、串联电抗器的电容器主电路图2 计算谐波电流分流的等值电路nC1L1S11L1snInXnnnXnI）（-+-=XXX C（1）nC1L1S1S1cnInXnnnI）（-+=XXX（2）式中I sn-谐波电流流入供电系统电流；I cn-谐波电流流入电容器支路电流；I n-谐波电流；X S1-供电系统基波电抗；X C1-电容器基波容抗；X L1-电抗器基波电抗；n-谐波次数。

设S11L1nnXnXX C-=β，β称谐波电流的分流系数。

上述（1）、（2）式改为如下：nsnI1Iββ+=（3）n cn I 11I β+=（4） n sn I I 、ncn I I与β的关系曲线如图3所示。

图3n sn I I 、ncn I I与β的关系曲线 电容器支路与供电系统并联谐振发生在β=-1处，谐振谐波次数S1L1C10X X X +=n ，电容器支路串联电抗器的电感越大，谐振谐波次数越低。

当β=-2时，谐波次数S1L1C11X 2X X +=n ，2I I n sn =，1I I n cn =；当β=-0.5时，谐波次数S1L1C12X 5.0X X +=n ，1I I n sn =，2I I n cn =。

谐波源的谐波次数n ，在n 1与n 2范围内，即n 1≤n ≤n 2，同时有1I I n sn ≥和1I Incn ≥，谐波电流被放大。

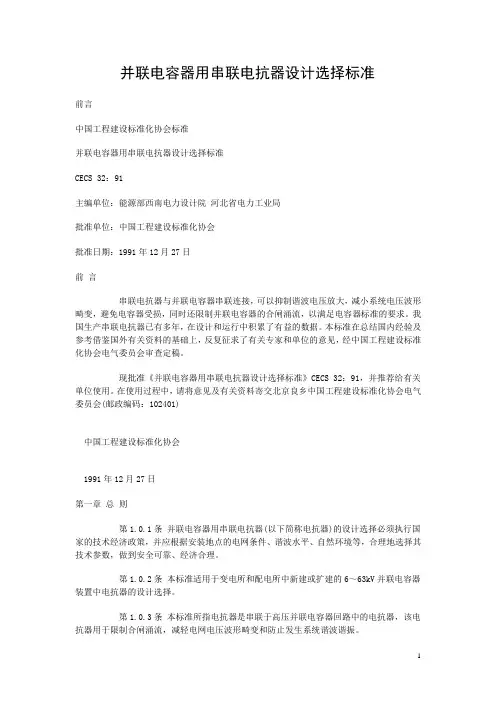

并联电容器用串联电抗器设计选择标准前言中国工程建设标准化协会标准并联电容器用串联电抗器设计选择标准CECS 32：91主编单位：能源部西南电力设计院河北省电力工业局批准单位：中国工程建设标准化协会批准日期：1991年12月27日前言串联电抗器与并联电容器串联连接，可以抑制谐波电压放大，减小系统电压波形畸变，避免电容器受损，同时还限制并联电容器的合闸涌流，以满足电容器标准的要求。

我国生产串联电抗器已有多年，在设计和运行中积累了有益的数据。

本标准在总结国内经验及参考借鉴国外有关资料的基础上，反复征求了有关专家和单位的意见，经中国工程建设标准化协会电气委员会审查定稿。

现批准《并联电容器用串联电抗器设计选择标准》CECS 32：91，并推荐给有关单位使用。

在使用过程中，请将意见及有关资料寄交北京良乡中国工程建设标准化协会电气委员会(邮政编码：102401)中国工程建设标准化协会1991年12月27日第一章总则第1.0.1条并联电容器用串联电抗器(以下简称电抗器)的设计选择必须执行国家的技术经济政策，并应根据安装地点的电网条件、谐波水平、自然环境等，合理地选择其技术参数，做到安全可靠、经济合理。

第1.0.2条本标准适用于变电所和配电所中新建或扩建的6～63kV并联电容器装置中电抗器的设计选择。

第1.0.3条本标准所指电抗器是串联于高压并联电容器回路中的电抗器，该电抗器用于限制合闸涌流，减轻电网电压波形畸变和防止发生系统谐波谐振。

第1.0.4条电抗器的设计选择，除应符合标准的规定外，尚应符合国家现行有关标准的规定。

第二章环境条件第2.0.1条电抗器的基本使用条件：一、安装场所：户外或户内；二、环境温度：-40℃～+40℃；-25℃～+45℃；三、海拔：不超过1000m；四、相对湿度：对于户内电抗器月平均相对温度不超过90%，日平均不超过95%；五、地震裂度：设计地震基本裂度为8度；即水平加速度0.3g，垂直加速度0.15g；六、户外式最大风速为35m/s；七、电抗器的外绝缘泄漏比距不应不小于2.5cm/kV。

⏹使用串联电抗的无功补偿电容组来滤除谐波
⏹串联电抗器是抑制谐波电流放大的有效措施，其参数应根据实
际存在谐波进行选择。

并联电容器之所以能够引起谐波放大，是因为电容器回路在谐波频率范围内呈现出容性，若在电容器回路中串接电抗器，通过选择电抗值使电容器回路在最低次谐波频率下呈现出感性，就可消除谐波放大。

为此，串联电抗器的电抗值应满足，即。

⏹目前，国内并联电容器配置的电抗器的电抗率主要有以下4种
类型：小于0.5%、4.5%、6%和12% 。

配置小于0.5%电抗率的电抗器的主要目的是限制电容器的合闸涌流；当采用基波感抗为容抗的4.5%或6%的串联电抗器时，可抑制5次以上的谐波电流；当采用基波感抗为容抗的12%的串联电抗器时，可抑制3次以上的谐波电流。

配电网一般考虑3、5次谐波，因此配电网大多采用串联4.5～6％电抗器的电容器组。

串联电抗器抑制谐波作用与电抗率的选择福建福安市赛岐供电所（福建福安255001）金秋生0 引言并联电容器进行无功补偿是电力系统改善功率因素和跳崖的有效措施。

然而电力系统中大量非线性负载的投运，特别是以晶闸管作为换流元件的电力半导体器件，由于它以开关方式工作，将会引起电网电流、电压波形的畸变，产生大量高次谐波。

而电容器对高次谐波反应比较敏感，会对谐波电刘起到放大作用，严重时还会产生谐振，造成电容器自身的损坏或无法工作，还危及附近其他电器设备的安全。

在具有高次谐波背景中装设补偿电容器，一般采用在电容器回路中串联电抗器的措施，这既不影响电容器的无功补偿作用，又能抑制高次谐波。

但串联电抗器必须考虑电容器接入处电网的谐波背景，绝不可任意组合。

只有合理选择串联电抗器的电抗率，使之与电容器进行合理匹配，才能有效地起到抑制谐波的作用，并有限制合闸涌流的效果。

1 抑制高次谐波当无功补偿电容器接入电网存在有高次谐波时，电容器对n次谐波的容抗降为x c/n，系统电感对n次谐波的感抗升高为nx L。

在电网存在有n次谐波电流时，如果符合nx L=x c/n的条件，则将产生n次谐波的谐振现象。

其n次谐波电流与基波电流迭加后，使流过电容器的电流骤增，此时产生的过电流必将危及电容器自身安全或无法工作。

同时谐波电流在系统阻抗上产生的谐波电压与源电压迭加后产生过电压，此过电压也会威胁到电容器的安全运行。

采用并联电容器进行无功补偿而构成的电路中，若电容器支路与系统发生并联谐振，此时谐振点的谐振次数为：n0=√x c/（x L+x s）式中x s———系统等值基波短路电抗；x L———电抗器基波电抗；x c———电容器基波电抗；（x L=Ax c，A为电抗率）从上式看出，串入电抗器电感量越大，则谐波次数n0越低，因而可通过串入电抗器电感量的大小来控制并联谐振点，从而达到避开谐波源中的各次谐波。

由此可见，在补偿电容器回路中串联一定电抗率的电抗器，即能有效地避开谐振点。
