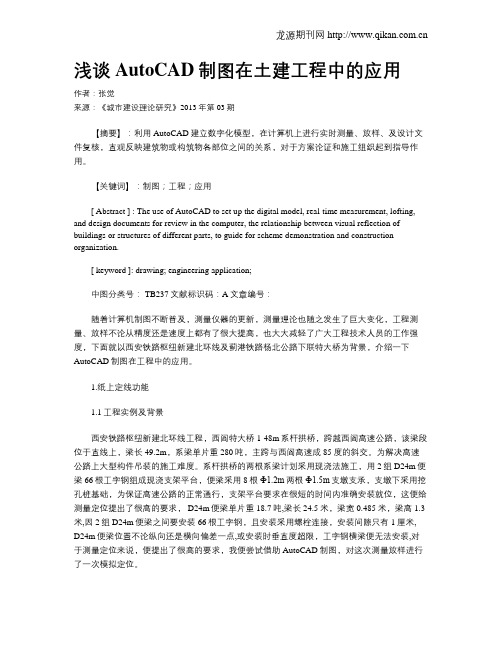

浅谈AutoCAD制图在土建工程中的应用作者：张觉来源：《城市建设理论研究》2013年第03期【摘要】：利用AutoCAD建立数字化模型，在计算机上进行实时测量、放样、及设计文件复核，直观反映建筑物或构筑物各部位之间的关系，对于方案论证和施工组织起到指导作用。
【关键词】：制图；工程；应用[ Abstract ] : The use of AutoCAD to set up the digital model, real-time measurement, lofting, and design documents for review in the computer, the relationship between visual reflection of buildings or structures of different parts, to guide for scheme demonstration and construction organization.[ keyword ]: drawing; engineering application;中图分类号： TB237文献标识码：A文章编号：随着计算机制图不断普及，测量仪器的更新，测量理论也随之发生了巨大变化，工程测量、放样不论从精度还是速度上都有了很大提高，也大大减轻了广大工程技术人员的工作强度，下面就以西安铁路枢纽新建北环线及蓟港铁路杨北公路下联特大桥为背景，介绍一下AutoCAD制图在工程中的应用。
1.纸上定线功能1.1工程实例及背景西安铁路枢纽新建北环线工程，西阎特大桥1-48m系杆拱桥，跨越西阎高速公路，该梁段位于直线上，梁长49.2m，系梁单片重280吨，主跨与西阎高速成85度的斜交。
为解决高速公路上大型构件吊装的施工难度。
系杆拱桥的两根系梁计划采用现浇法施工，用2组D24m便梁66根工字钢组成现浇支架平台，便梁采用8根Ф1.2m两根Ф1.5m支墩支承，支墩下采用挖孔桩基础，为保证高速公路的正常通行，支架平台要求在很短的时间内准确安装就位，这便给测量定位提出了很高的要求， D24m便梁单片重18.7吨,梁长24.5米，梁宽0.485米，梁高1.3米,因2组D24m便梁之间要安装66根工字钢，且安装采用螺栓连接，安装间隙只有1厘米,D24m便梁位置不论纵向还是横向偏差一点,或安装时垂直度超限，工字钢横梁便无法安装,对于测量定位来说，便提出了很高的要求，我便尝试借助AutoCAD制图，对这次测量放样进行了一次模拟定位。

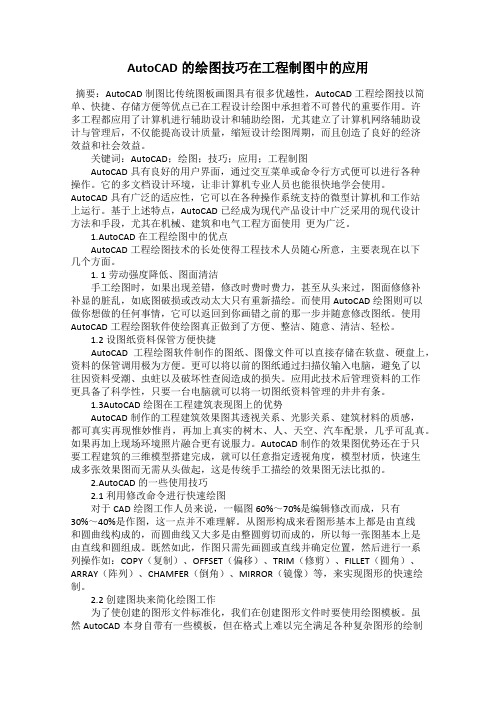

AutoCAD的绘图技巧在工程制图中的应用摘要：AutoCAD制图比传统图板画图具有很多优越性，AutoCAD工程绘图技以简单、快捷、存储方便等优点已在工程设计绘图中承担着不可替代的重要作用。
许多工程都应用了计算机进行辅助设计和辅助绘图，尤其建立了计算机网络辅助设计与管理后，不仅能提高设计质量，缩短设计绘图周期，而且创造了良好的经济效益和社会效益。
关键词：AutoCAD；绘图；技巧；应用；工程制图AutoCAD具有良好的用户界面，通过交互菜单或命令行方式便可以进行各种操作。
它的多文档设计环境，让非计算机专业人员也能很快地学会使用。
AutoCAD具有广泛的适应性，它可以在各种操作系统支持的微型计算机和工作站上运行。
基于上述特点，AutoCAD已经成为现代产品设计中广泛采用的现代设计方法和手段，尤其在机械、建筑和电气工程方面使用更为广泛。
1.AutoCAD在工程绘图中的优点AutoCAD工程绘图技术的长处使得工程技术人员随心所意，主要表现在以下几个方面。
1. 1劳动强度降低、图面清洁手工绘图时，如果出现差错，修改时费时费力，甚至从头来过，图面修修补补显的脏乱，如底图破损或改动太大只有重新描绘。
而使用AutoCAD绘图则可以做你想做的任何事情，它可以返回到你画错之前的那一步并随意修改图纸。
使用AutoCAD工程绘图软件使绘图真正做到了方便、整洁、随意、清洁、轻松。
1.2设图纸资料保管方便快捷AutoCAD工程绘图软件制作的图纸、图像文件可以直接存储在软盘、硬盘上，资料的保管调用极为方便。
更可以将以前的图纸通过扫描仪输入电脑，避免了以往因资料受潮、虫蛀以及破坏性查阅造成的损失。
应用此技术后管理资料的工作更具备了科学性，只要一台电脑就可以将一切图纸资料管理的井井有条。
1.3AutoCAD绘图在工程建筑表现图上的优势AutoCAD制作的工程建筑效果图其透视关系、光影关系、建筑材料的质感，都可真实再现惟妙惟肖，再加上真实的树木、人、天空、汽车配景，几乎可乱真。

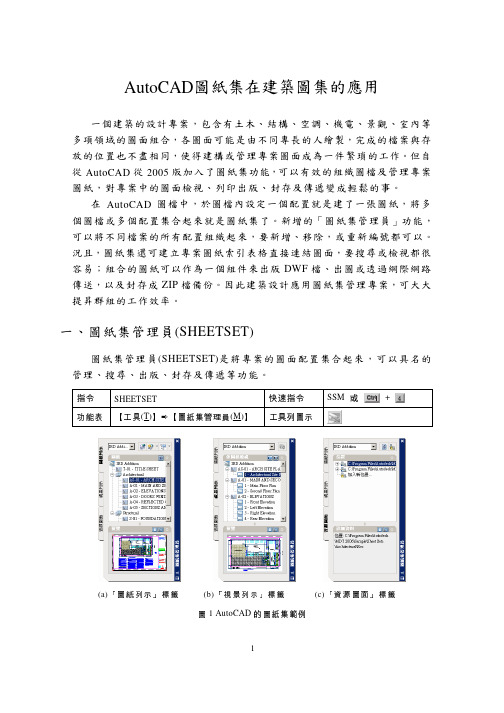

AutoCAD圖紙集在建築圖集的應用一個建築的設計專案，包含有土木、結構、空調、機電、景觀、室內等多項領域的圖面組合，各圖面可能是由不同專長的人繪製，完成的檔案與存放的位置也不盡相同，使得建構或管理專案圖面成為一件繁瑣的工作。
但自從AutoCAD從2005版加入了圖紙集功能，可以有效的組織圖檔及管理專案圖紙，對專案中的圖面檢視、列印出版、封存及傳遞變成輕鬆的事。
在AutoCAD圖檔中，於圖檔內設定一個配置就是建了一張圖紙，將多個圖檔或多個配置集合起來就是圖紙集了。
新增的「圖紙集管理員」功能，可以將不同檔案的所有配置組織起來，要新增、移除，或重新編號都可以。
況且，圖紙集還可建立專案圖紙索引表格直接連結圖面，要搜尋或檢視都很容易；組合的圖紙可以作為一個組件來出版DWF檔、出圖或透過網際網路傳送，以及封存成ZIP檔備份。
因此建築設計應用圖紙集管理專案，可大大提昇群組的工作效率。
一、圖紙集管理員(SHEETSET)圖紙集管理員(SHEETSET)是將專案的圖面配置集合起來，可以具名的管理、搜尋、出版、封存及傳遞等功能。
Ctrl4(a)「圖紙列示」標籤(b)「視景列示」標籤(c)「資源圖面」標籤圖1 AutoCAD的圖紙集範例二、使用圖紙集的條件與方法1. 一個圖檔中，配置一個圖面即可對應一張圖紙，若有數個配置圖面，即可建立多張圖紙；但是若圖紙集提供多人編輯時，則建議一個圖檔僅配置一張圖面就好。
2. 圖檔內的配置圖紙，祇能專屬於一個圖紙集，不可供多個圖紙集使用。
3. 多位使用者可以同時存取或編輯一個圖紙集，但對圖紙集內同一張圖紙僅允許一位使用者進行編輯。
4. 圖紙集內新增圖紙時，需指定「圖紙建立樣板」及「替用頁面設定檔案(*.dwt)」來建立新圖紙，因此請預先建立此樣板檔。
5. 開啟一個圖紙集後，才能啟動「資源圖面」的圖檔「加入新位置…」。
而「資源圖面」的圖檔，其模型空間要有預設視景，才能提供視景資源插入圖紙上。

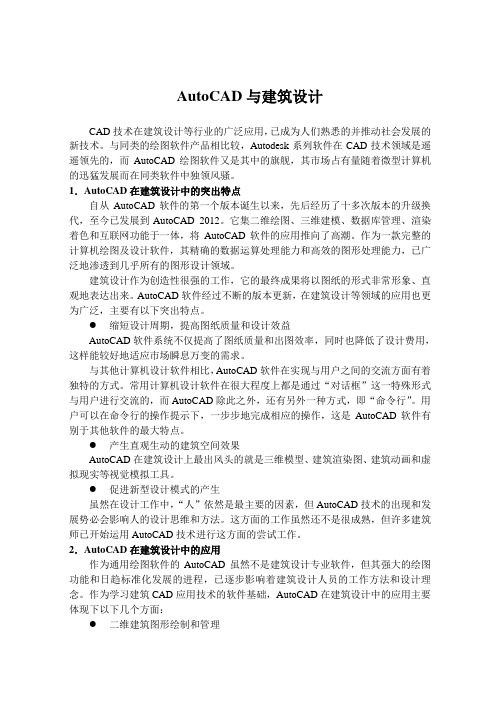

AutoCAD与建筑设计CAD技术在建筑设计等行业的广泛应用，已成为人们熟悉的并推动社会发展的新技术。
与同类的绘图软件产品相比较，Autodesk系列软件在CAD技术领域是遥遥领先的，而AutoCAD绘图软件又是其中的旗舰，其市场占有量随着微型计算机的迅猛发展而在同类软件中独领风骚。
1．AutoCAD在建筑设计中的突出特点自从AutoCAD软件的第一个版本诞生以来，先后经历了十多次版本的升级换代，至今已发展到AutoCAD 2012。
它集二维绘图、三维建模、数据库管理、渲染着色和互联网功能于一体，将AutoCAD软件的应用推向了高潮。
作为一款完整的计算机绘图及设计软件，其精确的数据运算处理能力和高效的图形处理能力，已广泛地渗透到几乎所有的图形设计领域。
建筑设计作为创造性很强的工作，它的最终成果将以图纸的形式非常形象、直观地表达出来。
AutoCAD软件经过不断的版本更新，在建筑设计等领域的应用也更为广泛，主要有以下突出特点。
●缩短设计周期，提高图纸质量和设计效益AutoCAD软件系统不仅提高了图纸质量和出图效率，同时也降低了设计费用，这样能较好地适应市场瞬息万变的需求。
与其他计算机设计软件相比，AutoCAD软件在实现与用户之间的交流方面有着独特的方式。
常用计算机设计软件在很大程度上都是通过“对话框”这一特殊形式与用户进行交流的，而AutoCAD除此之外，还有另外一种方式，即“命令行”。
用户可以在命令行的操作提示下，一步步地完成相应的操作，这是AutoCAD软件有别于其他软件的最大特点。
●产生直观生动的建筑空间效果AutoCAD在建筑设计上最出风头的就是三维模型、建筑渲染图、建筑动画和虚拟现实等视觉模拟工具。
●促进新型设计模式的产生虽然在设计工作中，“人”依然是最主要的因素，但AutoCAD技术的出现和发展势必会影响人的设计思维和方法。
这方面的工作虽然还不是很成熟，但许多建筑师已开始运用AutoCAD技术进行这方面的尝试工作。
浅谈AutoCAD Civil 3D在实际工程中的应用——土方量计算摘要：Civil 3D是一款以建筑信息模型（BIM）解决方案为主的土木工程设计软件。
本文以龙岩直升机通航综合服务基地A地块工程设计中实际应用Civil 3D为例，通过建立原地形曲面形成模型，然后进行放坡及土方量计算，最后由该模型生成场地土方开挖与回填的三维效果及计算数据，充分显示了Civil 3D在土方量计算中的优势。
总结了Civil 3D在土方计算方面的优点，对于提高工程的设计效率和效果，具有重大意义。
关键词：Civil 3D；曲面建模；放坡；土方计算一、软件简介Civil 3D 是AutoCAD公司推出的一款具备文档编制和三维动态模型设计功能的制图软件。
通过建立曲面模型，在曲面的基础上运用地块、放坡、路线、管网等功能进行设计，可以通过三维视图直观设计效果，能够更准确的对设计区域及周边环境进行准确评估并加以修改，更快的达到理想的设计效果。
市政工程设计中，利用曲面放坡进行土方计算是Civil 3D非常重要的作用之一。
以下将简述在龙岩直升机通航综合服务基地A地块工程设计中，运用Civil 3D进行土方挖填计算的应用过程及体会。
二、应用过程无论什么工程都离不开基础设计，基础设计的成功则需要了解大量的资料，包括自然环境、地质环境、水文环境等。
而在一个场地不平整，甚至是山川沟壑的基础工程设计中，土方挖填能够进行准确的评估，对基础设计的成功起到了至关重要的作用。
龙岩直升机通航综合服务基地A地块工程基础设计项目海拔最高532.9m，当地侵蚀基准面标高为355m，相对高差177.9m，地形切割强烈，多形成“V”、“U”字型山谷，属侵蚀剥蚀丘陵地貌，测绘院给出的原始地形图是由大量的点、文字和块组成，其中包括测量坐标点、高程点、周边建筑及绿化等内容，这些资料就为Civil 3D建立曲面模型提供了基础数据。
此工程的设计要求是求得一个平整后自然地面标高，达到填挖方工程量平衡，以达到经济施工的效果。
郑州大学现代远程教育《建筑CAD》课程论文浅谈CAD技术在我国建筑领域的运用与发展学号：************名：***完成时间：2015年11月15日目录摘要 (3)关键词 (3)一、CAD技术在建筑工程领域应用 (3)1.1CAD技术在建筑设计中的应用 (3)1.2建筑CAD技术的实施情况 (4)二、CAD技术在应用中的问题 (5)2.1投资与管理问题 (5)2.2 CAD软件的应用 (5)三、CAD技术在建筑工程领域的发展 (5)结语 (6)参考文献 (6)浅谈CAD技术在我国建筑领域的运用与发展摘要：本文主要介绍CAD技术在我国建筑工程领域的应用与发展，介绍其在工程设计中的应用和实施情况，分析其在当今社会建筑产业应用时存在的问题，以及CAD技术的发展方向及趋势。
关键词： CAD技术；应用；发展Abstract：this papermainly introduces the development and application of CAD technology in civil engineering field in China,introduces its application in engineering design and implementation, analysis the exist in today's society construction industry problems in application, and the development of CAD technology and trends.Keywords：CAD technology ; application; developmentCAD即计算机辅助设计(CAD-Computer Aided Design) 是利用计算机及其图形设备帮助设计人员进行设计工作。
在工程和产品设计中，计算机可以帮助设计人员担负计算、信息存储和制图等项工作。
浅谈AutoCAD在工程中的应用重庆2.05项目部郎立英AutoCAD是Autodesk公司开发的专门用于计算机绘图设计的软件，自20世纪80年代Autodesk 公司首先推出的R1.0版本以来，一直以精确无误、操作便捷、功能强大等优点被受工程设计人员的青睐，目前AutoCAD已广泛应用于建筑、机械、电子、服装等领域。
现在就以AutoCAD R14这一版本为例来谈一下AutoCAD在施工测量及材料放样中的应用。
1在施工测量中的应用1.1 施工测量中的数据准备重庆排水工程的线路方位是根据设计部门给定的若干个国家级坐标控制点由施工部门自行把施工图上的拐点桩位坐标定位在施工现场，而除拐点桩位坐标外大量点位坐标的数据都没有直接提供，这些点位坐标用解析几何的方法计算是非常困难繁琐，但使用AutoCAD就可以非常迅速准确得出结果。
以2A#-1很明显要通过图1数据求出A、B、C、D、E、F点位坐标是很困难的，而用AutoCAD R14就容易了，其方法如下：在AutoCAD R14环境下首先用简单的CAD绘图命令（line、circle、offset）将图中桩位按坐标定位，然后按实际尺寸绘制盖梁的轮廓线，最后用CAD的显示坐标命令id逐个点取A、B、C、D、E、F就可以精确的求出点位坐标。
1.2 测量数据的整理工程初期的放线定位、地形地貌测量，施工过程中特殊情况的测量，以及一些施工方案的申报都需要对某一区域进行测量，由于地形复杂，测站、测点比较多，用手工绘图很难满足精度和工期的要求。
AutoCAD R14是绘图的专业软件，在二维中可以非常灵活的使用直角坐标系和极坐标系进行绘图，测量来的结果一般是由两个渠道输入到AutoCAD R14，一是：直接用测量来的角度、距离来给测点定位；二是：把测量结果加以整理换算成坐标的形式来给测点定位。
使用极坐标系绘图可以逼真的再现整个测量的过程，杜绝错误数据的出现。
经过AutoCAD R14整理过的测量数据清晰直观，再经过修饰润图就可以存盘出图了。
建筑施工常用的cad版本建筑施工CAD版本是建筑工程中最重要的工具之一，他为建筑施工提供了技术支持和可靠性的保证。
建筑施工CAD版本的应用可以让建筑工程的设计更加精确、快捷、高效，也为建筑工程的各个方面的开发和维护提供了可靠的保障。
以下是建筑施工常用的CAD版本：1. AutoCADAutoCAD是由美国AutoDesk公司开发和发布的一款通用 CAD 设计软件，使用范围十分广泛，包括各类工程绘图、建筑设计、机械制图、装潢设计等领域。
AutoCAD的版本更新较为迅速，总是保持着领先的技术水平，是建筑施工中最为流行的CAD版本之一。
2. SketchUpSketchUp是由美国SketchUp公司开发的一款三维模型绘图软件，其特点在于简单、容易学习。
SketchUp支持导入和导出常见格式，包括DWG、DXF、3DS等。
SketchUp主要用于建筑施工前期的模型设计和绘制，建筑师和设计师可以使用 SketchUp 作为框架，快速构建简单方案设计和模型。
3. REVITRevit是由Autodesk公司开发和发布的一款针对建筑行业的BIM （建筑信息模型）软件，主要用于建筑、结构、机电、给排水等各个方面的设计、协调和管理。
Revit支持二维和三维设计，对于建筑行业所需要的各类图形元素都有完善的支持。
4. ArchiCADArchiCAD是由匈牙利Graphisoft公司开发的一款BIM软件，主要面向建筑师、设计师和工程师等建筑行业从业人员。
ArchiCAD的核心技术是虚拟建筑制造，能够为建筑施工提供更加精准、高效的技术支持。
ArchiCAD可以支持建筑师和设计师的建模和可视化需求，提供完整的施工过程和工作流程工具，以便协作和协调。
以上就是建筑施工常用的CAD版本，每款CAD版本都有其专属的特点，可以根据不同的需求选择使用适合自己的CAD版本。
建筑师、设计师和工程师可以通过对CAD软件的使用来提高自己的工作效率和工作质量，实现更好的设计效果、更为精细的施工过程。
CAD在建筑中的应用第一章工作目标篇（最高层面）我们为什么要画图不管你是用什么软件绘制或表达，有些废话我必须强调一下：画图时要时时刻刻记住自己的目的是什么？图纸是一种直观、准确、醒目、易于交流的表达形式。
所以我们最后完成的东西一定是能够很好的帮助我们表达自己的设计思想、表达一个规划师的观点，或者暴露一些我们想给大家展示的问题。
有了这个前提，我们就不难理解为什么大多数有价值的图纸其实是手绘的设计思路的原稿，因为它原始、纯粹、简洁，与设计者的脑袋更接近。
好的计算机绘制的图纸是什么样子的------？？？鄙人认为：”“醒目、简洁、准确”（请大家体会一下排位次序）是好的计算机绘制图纸的标准。
要让一套图纸保持大体风格统一，每张又有鲜明的特色。
A3大小让人2米外轻度近视也能看见你要表达的主题内容，A1大小要让人在10米外灯光不足也能分辨个十之六七，不至于把工业区和居住区搞混淆,也不会把小学看成加油站。
要达到这个目的，需要有一些好的工作方法和习惯来支撑，无论是一个人搞定一个项目所有图纸还是一个工作小组合作，为了高效、高质量完成图面表达，都需要一些好的工作框架。
第二章工作方法篇（战略层面）作为项目负责人，必须作好三件事情（每个都跟画图息息相关）：把握设计思路、控制图纸深度、明确工序分工。
如果您是画图崽，碰到了一个疑似神仙大师的项目负责人（方案不做只吹，临汇报前一天通通搞定），那就有的你改的了比方说是一个比较简单的控规，象这种情况不要花太多时间在后期photo身上，因为有的你改的。
应当以完成cad总平面为第一要务，总平面要充分体现老板的疑似天才的设计思想，与老板多多交流cad的总平面，得到充分肯定后，大家以此为基础分开绘制相应图纸。
项目进行到每个阶段都对应不同的图纸深度要求。
假如分为三个阶段：初步方案----初稿----会审稿，画图前我们会大致估计一下要出哪些图纸，不到会审稿我一般不出photo(哈哈，让甲方有一个渐入佳境的感觉，哇，您们的图纸越来越漂漂啦……)。
初步方案我只出现状、分析图和总平面，初稿基本都有，但都是cad的，而且不带分图则。
会审稿就用photo处理一下，带上花花稍稍的一些东西和分图则，ok啦。
在大家充分了解总体设计思路的前提下，画道路和总平面的人的水准基本决定了整个项目的进度和计算机绘制图纸的质量。
项目改动最多的也是道路和总平面。
因此，我们首先有如下的准备工作：由道路或总平面（一般是我，因为我经常被项目负责人疑似很NB）制定标准文件（很厉害的标准文件哦）：1、符合A3或A1长宽比的统一的图框，图框文件中必须命名好字体样式（text style）和标注样式(dim style)，强烈建议所有字体只用宋体，标题黑体！免得别人看见问号，为交流和打印增添麻烦。
2、统一割好的地形图，251号颜色。
3、严密的分层体系！！！友人认为多此一举，我认为这是最关键最重要的最难的！！无数次我的大好青春被别人混乱分层的cad和psd文件所白白消耗，无数次我整理着毫无规律的电子文件。
我不想过这样的生活了，下面我简单介绍一下我的尝试：autocad(R14)没有什么图纸能够复杂过总平面，下面我以控规总平面为例：大致思路：第一规则：cad的分层顺序以数字开头第一队，以字母开头的第二队，以汉字开头的按汉语拼音排序第三队。
第二规则：图纸里的东西包括以下内容：字、标注、图框、河流及山体及用地的色块填充以及他们的线框，道路边线、中心线、规划界限行政边界或其他界限、分析性边界、色块，必须的不能删掉但可以冻住的辅助性线条。
他们必须根据各自用途大致分布在相近的命名区域，名字必须容易选择（比方说二类工业用地我用M2,先把鼠标指向长长的复杂的层列表，键盘输入m就到啦M区了！！）第三规则：层的命名规则要简单，明了，方便不同专业的人。
大家都能够迅速理解，绝对不会误解。
利用以上规则，我设想了以下的命名方式：a、0层不允许放任何东西，是做块用的！b、有关要求大家一定优先看到的特殊的东西，比如地形图，在前面加0，保证这些层在层列表的最上方。
dwg的地形图名字叫做0map,假如是外部引用的栅格图象，可以叫做0image。
然后在0map层上插地形，在0image层上外部引用图象。
统一的图框也可以叫“0图框”。
c、不同性质用地的填充以规范规定的英文名字开头。
填充时一定要勾上Associative，一定要带线框（就是在hatch时点一下advanced----勾中retain boundaries）,这样计算面积和修改就好改了。
有人把边界和填充分层，徒增大量层,没必要。
用过滤器(filter,简写是fi)最后可以一下把填充和填充的线框轻易的分开，而且画图又不是每天算面积。
比方说:行政办公用地层叫做"C1行政",商业金融业用地层叫做“C2商业”,消防站用地层叫做"U9消防站",公共停车场层叫做“S31停车场”。
一般到分类标准的小类绰绰有余了，可以严格的把用地性质分清楚。
本来我以前不带中文的，叫做“C1,C2”后来为了方便其他同事，加了简短的中文屁股。
这样C类（公共服务设施）一看就是在一起，U类（市政基础设施）一看也在一串（U1,U21,U3……）爽啊，选择、开关层灯泡、修改都很方便，不会有遗漏，也不会有多余的东西干扰你！d、道路边线（红线）、道路中心线本来作为不是用地的东西，一定要单独排出来，不允许和用地混杂在一起。
关键是从专业道路部门拿来的电子文件往往都是命名为“Rb”(Road boundaries)“Rc”(Road center),哎，我的能量有限，没有办法控制所有的技术部门，只好照搬不动啦！妥协的弊端就是他们会混在居住用地里面（一类住宅用地是R11）。
本来我想把他们归入“线类”，一定要用"X"打头。
e、线类用“X”打头，因为根据国家规范，用地代号最大的到仓储用地“W”,为了有序的编排不同的图纸元素，线（谐音X）的东西排在一起，肯定都在以0打头的地形图和以各自用地代号的用地后面。
用地的分隔线我就用层名“X分隔”，规划界限我就叫“X规划界限”，县界我就叫“X县界”，就……f、最后是字、标注，我在前面加谐音“Z”，路名我叫“Z路名”，镇名我叫“Z镇名”，标注我叫“Z标注”……以上的分层命名规则其实也很简单，但是要大家都认同就未必有那么严密。
实际应用中可根据图纸内容稍加变通。
但主题思想比较明确：统一层名，系统严密，方便选择，大家认识。
4、通用的层颜色一般二类居住yellow,一类居住51,中小学30，商业red,文化娱乐紫色，河流151,市政基础设施基本色134，停车场8（暗灰色），道路7（黑色），道路中心线red。
工业M颜色比较难讲，同济和哈建背景的人有用蓝色系的，清华、武汉城建和重建工背景的有的人用褐色系。
其实无所谓，主要是图面工业类别（一二三类区分）和所占图面比例的问题。
褐色面积太大容易给别人脏兮兮的感觉，蓝色面积过大（特别是普蓝和深蓝色），图面容易过暗，彩度也容易过高。
还有绿地也比较难配，要具体看图面的色块比例啦。
（它母亲的，Cad256种颜色，挑选余地不大噢，而且不同打印机其实差别很大的，我每次都对着色环表看一下，再打几个方案跟项目负责人商量比较一下）5、出图的设置工作组必须知道图纸打印的尺寸。
A3的最好控制实际最长边37.2左右，可以留出2厘米左右的装订线（cad和photo都是）。
不要简单的勾上scale to fit ,要精确计算一下固定比例（使A3实际图纸最长边37.2cm），X、Y轴偏移量，图纸出图排版方向都必须是明确的数字,大家统一。
还有至关重要的笔宽设置：先全部选中统统0.13,地形图所在的251颜色要细点，0.1，7号是很重要的道路、图框等，要粗点，0.16-0.22都可以。
不过激光打印机要精细点，打出来比设的要细。
喷墨的要比设的稍粗。
A1的图纸也是如此，不过相应笔宽加粗一些，道路的7号可能要到0.22-0.35才能有效果，压得住图面。
如果是管线的图纸，要注意道路的7号细点，不能抢过表达的主题管线内容。
photo没有上述问题，但它的黑线道路不黑，而且不在一个讨论层面，下次专门讨论，哈哈……首先，我先回答一下阿柔的“怎样让图纸丰满，cad图”的问题。
一、城市的希望在城市之外，cad图的希望也在cad之外。
一张新手的简单的photo图可以让一个cad 狂魔发狂。
因为软件专长不一样。
我的同济的前辈们用cad+photo+office的组合，威力不亚于Marine+Medic+Tank或野蛮人+男巫+女巫。
单单只会用一个软件，前途有限，难道只吃一样菜也能长胖么？。
“图纸丰满”是photo的基本任务，cad只负责提供边界、“花纹”，嘿嘿。
二、就纯cad图面来说，打个比方吧：“丰满”的女孩应当是完整的、内容充实的、有重点的凹凸的，对吧？1、不能是残疾人；图面不能没有图名啊、图例啊、道路啊、地形啊、简单标记啊等最基本的。
2、不能是干瘪的；一张图纸应当包含一定的信息量，不要太简单粗暴。
比方说区位图，除了地理位置外还要有与城市中心、各功能区、重大出入口和基础设施的关系；道路图，除了道路红线、中心线外，还要有停车场、加油站、客货分流组织、人行组织、水上组织、地下交通；建筑总平面，除了1.5米的地平剖面的砖墙楼梯门窗以外，还要有铺地、绿化、停车位及简单的家具布置。
3、不能是太平公主，一定要重点突出。
每张图纸一定要突出自己的特色。
假如仅仅经常乘同一辆电梯，别人老是把你和看门阿姨的二儿子搞混淆，你是不是很失败？可以通过大胆改醒目颜色，改粗细分明的线宽、实在不行就scale，什么，还不够突出？幸好，我有终极武将计-----画个很大的红色圈圈，作战箭头指向——（用很大的字标注）：“规划焦点！！！第三章工作习惯（战术层面）一、在您双击cad图标之前……2、我稍微整理一下桌子（缺女秘书啊），关闭不相干的电脑的程序，看看笔记本，大致想一下设计思路、估计一下阶段工作时间和完成目标。
画图中碰到的问题记下来。
3、我有两个小帮手：cad的bounse和深圳规划院工具，前者在安装cad的时候选完全安装"Full"就可以了，少数装了也不显示的可以这样：开cad----Tools----Customize menus...Browse...(找到cad 下的bonus下CADTOOLS下ac_bonus.mnu,打开，再load.)，还有一些lisp,蛮有用的。
在改好存盘时间、整理好目标文件包、文件名后，按照一般的步骤：开文件--分层--画图--修改（包含做块、插入、外部引用等）--整理--打印（文件）,每个环节都有一些需要注意的：二、规划图纸的几个常见问题1、分层的习惯偶的分层方法见前面的（一），不讲了。
