AutoCAD建筑制图基础

  • 格式：docx
  • 大小：14.86 KB
  • 文档页数：20

下载文档原格式

  / 20

合集下载

AutoCAD 2009中文版建筑制图基础培训教程第9讲.ppt

AutoCAD 2009中文版建筑制图基础培训教程第9讲.ppt

5
§9.2.1 绘制结构平面图的步骤
绘制结构平面图时，一般应选用与建筑平面图相同的绘
图比例，绘制出与建筑平面图完全一致的轴线。
绘制结构平面图的步骤如下。
（1）创建图层，如墙体层、钢筋层及标注层等。
（2）绘制轴线、柱网及墙体，或从建筑平面图中复制这
些对象。
（3）绘制板、梁等构件的轮廓线。
（4）使用PLINE或LINE命令在屏幕的适当位置绘制钢筋
2020年9月20日
AutoCAD 2009中文版建筑制图基 础培训教程
4
§9.2 范例解析──结构平面图
结构平面图是表示室外地坪以上建筑物各层梁、 板、柱和墙等构件平面布置情况的图样。其图示特点 是假想沿着楼板上表面将建筑物剖开，移去上面部分， 然后从上往下进行投影。
2020年9月20日
AutoCAD 2009中文版建筑制图基 础培训教程
（7）对绘图比例与出图比例不同的构件详图进行缩放，缩放比例因子等于绘图
比例与出图比例的比值，然后再将所有的详图布置在图框内。例如，有绘图比例为
1:20和1:40的两张详图要布置在A3幅面的图纸内，出图比例为1:40，布图前应先使 用SCALE命令缩放1:20的详图，缩放比例因子为2。
（8）标注尺寸，尺寸标注全局比例为出图比例的倒数。 （9）对于已缩放n倍的详图，应采用新样式进行标注，标注总体比例为出图比例 的倒数，尺寸数值比例因子为1/n。
（4）在屏幕的适当位置使用PLINE或LINE命令绘制钢筋线，然后使用COPY、
ROTATE及MOVE等命令将钢筋布置在构件中；也可以构件轮廓线为基准线，使用
OFFSET及TRIM命令生成钢筋。
（5）使用DONUT命令绘制出表示钢筋断面的圆点，圆点外径等于图纸上圆点直

《AutoCAD建筑制图基础》课程教学大纲

《AutoCAD建筑制图基础》课程教学大纲
1.教学要求：培养学生对AutoCAD2006软件中线、矩形、圆等工具的学习及操作，并通过实例示范让学生了解该软件中线、矩形等绘图工具体在操作中的流程，达到建筑制图的规范要求。
2.教学重点：熟练掌握该软件的线、矩形和圆等绘图工具的操作技能，提高绘图标准及效率。
3.教学难点：训练学生熟练操作该软件的工具及运用该软件的速度与制图规范。
《AutoCAD建筑制图基础》课程教学大纲
课程名称：《AutoCAD建筑制图基础》
课程类型：Байду номын сангаас业必修
适用专业：环境艺术设计专业
课程性质：专业技术课
授课人：
制订时间：
一、课程的性质、任务：该课程教学通过理论课与实践课相结合，通过AutoCAD2006软件，规范制图的标准，达到快速，有效的制图的目的。
二、本节课主要内容：
4.教学建议：勤奋练习，熟悉各工具的快捷键，提高绘图速度，规范制图。
5.本节课教学内容
（1）线工具的操作：要求掌握快捷键并熟练操作并绘图。例：橱等绘制。
（2）矩形工具的操作：要求掌握快捷键并熟练操作并绘图。例：冰箱的绘制。
（3）圆工具的操作：要求掌握快捷键并熟练操作并绘图。例：灶具的绘制。

AutoCAD基础绘图技巧

AutoCAD基础绘图技巧

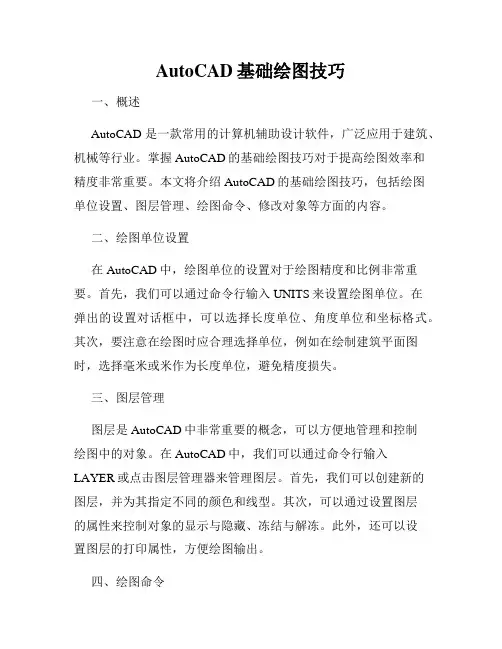

AutoCAD基础绘图技巧一、概述AutoCAD是一款常用的计算机辅助设计软件，广泛应用于建筑、机械等行业。

掌握AutoCAD的基础绘图技巧对于提高绘图效率和精度非常重要。

本文将介绍AutoCAD的基础绘图技巧，包括绘图单位设置、图层管理、绘图命令、修改对象等方面的内容。

二、绘图单位设置在AutoCAD中，绘图单位的设置对于绘图精度和比例非常重要。

首先，我们可以通过命令行输入UNITS来设置绘图单位。

在弹出的设置对话框中，可以选择长度单位、角度单位和坐标格式。

其次，要注意在绘图时应合理选择单位，例如在绘制建筑平面图时，选择毫米或米作为长度单位，避免精度损失。

三、图层管理图层是AutoCAD中非常重要的概念，可以方便地管理和控制绘图中的对象。

在AutoCAD中，我们可以通过命令行输入LAYER或点击图层管理器来管理图层。

首先，我们可以创建新的图层，并为其指定不同的颜色和线型。

其次，可以通过设置图层的属性来控制对象的显示与隐藏、冻结与解冻。

此外，还可以设置图层的打印属性，方便绘图输出。

四、绘图命令AutoCAD提供了丰富的绘图命令，可以满足各种绘图需求。

在绘图时，我们可以使用直线命令(LINE)、多段线命令(POLYLINE)、圆命令(CIRCLE)等快捷命令进行绘制。

此外，还可以使用偏移命令(OFFSET)、镜像命令(MIRROR)、旋转命令(ROTATE)等命令对已有对象进行修改。

另外，AutoCAD还提供了数组命令(ARRAY)、阵列命令(MULTIPLE)等高级功能，可以方便地绘制重复图形。

五、修改对象在绘图过程中，我们经常需要对已有对象进行修改。

AutoCAD提供了多种修改命令，包括移动命令(MOVE)、拷贝命令(COPY)、拉伸命令(STRETCH)等。

此外，还可以使用旋转命令(ROTATE)、缩放命令(SCALE)、镜像命令(MIRROR)等命令对对象进行变换。

通过合理使用这些命令，可以方便地对绘图进行修改和调整。

CAD建筑制图基础教程2008版14(共9张)

CAD建筑制图基础教程2008版14(共9张)
地坪线和轮廓线使用直线绘制，当然也可以使用多段线绘制，其定位由辅助线和轴线的偏移线 完成。
第5页，共9页。
AutoCAD建筑制图基础教程（2008版）
14.2.3 绘制 装饰线 (huìzhì)
墙面装饰是立面图绘制中一个比较重要的方面，由于有些立面图墙面装饰比较 精致，用户通常需要花比较多的时间来绘制这些装饰。通常情况下，如果非常精细 的装饰，可以通过引出详图来进行绘制，而在立面图中大概绘制就行了。如果在立 面图中可以表达出来，则须要注意尺寸和位置，如有特殊作法，还要添加文字说明。
第2页，共9页。
AutoCAD建筑制图基础教程（2008版）
14.2 绘制 立面图 (huìzhì)
立面图的绘制主要包括外轮廓的绘制以及内部图形的绘制，同样也主要使用轴线和 辅助线进行定位。立面图中很少采用多线命令，主要使用直线、多段线、偏移等命令。 立面图的绘制难度在于立面图装饰的程度以及立面窗和门的复杂程度。下面以北向立面 图为例来介绍绘制过程。 绘制辅助线和轴线 绘制地坪线和轮廓线 绘制装饰线
第6页，共9页。
AutoCAD建筑制图基础教程（2008版）
14.2.4 绘制(huìzhì)立面图门效果
门和窗也是立面图中比较重要的组成部分，绘制方法与平面图中门和窗的绘制方法没有 太大的差别，只是在平面图中，门和窗是平面图，在立面图中，门和窗也要变成立面图。本 例的门比较复杂一些，是一个自动控制门，还有花纹，其实属于比较细微的家具的绘制，需 要结合许多命令进行绘制。
立面图中的标高可以使用标高底部的直线进行定位，直线的中点位于同一条垂 直直线上。
第9页，共9页。
绘制立面图门效果
绘制立面图窗效果 创建标高以及其他
第3页，共9页。
AutoCAD建筑制图基础教程（2008版）

从零开始──AutoCAD 2010中文版建筑制图基础培训教程[共12页]

从零开始──AutoCAD 2010中文版建筑制图基础培训教程[共12页]

从零开始
──AutoCAD 2010中文版建筑制图基础培训教程
李善锋
老虎工作室张卫华编著
姜勇
人民邮电出版社
北京
内容提要
本书从初学者的角度出发，系统地介绍了AutoCAD的基本操作方法，绘制二维、三维图形的方法以及作图的实用技巧等内容。

全书共13讲，其中第1讲至第7讲主要介绍了AutoCAD的基本操作方法、参数化绘图、用AutoCAD绘制一般建筑图形及书写文字和标注尺寸的方法，第8讲至第11讲通过具体实例讲解了绘制建筑施工图、结构施工图、轴测图以及打印图形的方法与技巧，第12讲至第13讲详细介绍了绘制和编辑三维图形的方法。

本书颇具特色之处是将所有课后作业的绘制过程都录制成了视频，并配有全程语音讲解，收录在本书所附光盘中，可作为读者学习时的参考和向导。

本书内容系统、完整，实用性较强，可供各类建筑制图培训班作为教材使用，也可作为相关工程技术人员及高等院校相关专业学生的自学用书。

从零开始—AutoCAD 2010中文版建筑制图基础培训教程
♦编著老虎工作室李善锋张卫华姜勇
责任编辑李永涛
♦人民邮电出版社出版发行北京市崇文区夕照寺街14号
邮编 100061 电子函件 315@
网址
北京聚鑫印刷有限责任公司印刷
♦开本：787⨯1092 1/16
印张：15.5
字数：406千字2010年7月第1版
印数：1 – 4 000册2010年7月北京第1次印刷
ISBN 978-7-115-22634-1
定价：29.00元（附光盘）
读者服务热线：(010)67132692 印装质量热线：(010)67129223
反盗版热线：(010)67171154。

CAD2010建筑制图第1章 建筑制图基础

CAD2010建筑制图第1章 建筑制图基础

图1-5 尺寸组成
Page
17
圆、圆弧、球、角度、弦长、弧长的尺寸标注及坡度、箭头的画法如 图1-6所示。
图1-6 特殊尺寸标注方法
Page
18
1.2 建筑制图深度 1.2.1 建筑方案设计阶段图纸深度规定 在方案设计阶段，建筑专业设计文件应包括：设计说明 书；设计图纸；透视图或鸟瞰图。必要时还应有建筑模型。 1．设计说明书 1）设计依据及设计要求：计划任务书或上级主管部门下 达的立项批文、项目可行性研究报告批文、合资协议书批文 等；红线图或土地使用批准文件；城市规划、人防等部门对 建筑提供的设计要求；建设单位签发的设计委托书及使用要 求；可作为设计依据的其它有关文件。
Page
19
2）建筑设计的内容和范围：简述建筑地点及其周围环境、 交通条件以及建筑用地的有关情况，如用地大小、形状及地 形地貌，水文地质，供水、供电、供气，绿化，朝向等情况。 3）方案设计所依据的技术准则，如建筑类别、防火等级、 抗震烈度、人防等级的确定和建筑及装修标准等。 4）设计构思和方案特点。包括功能分区，交通组织，防 火设计和安全疏散，自然环境条件和周围环境的利用，日照、 自然通风、采光，建筑空间的处理，立面造型，结构选型和 柱网选择等。
Page
7
必要时图纸幅面的长边可以按表1-2加长，特殊情况下， 还可以使用841mm×891mm、1189mm×1261mm两种近 似方形的图纸。
表1-2 图纸长边加长尺寸
Page
8
2．标题栏和会签栏： 规定每张图纸都要在图框内右下角画出标题栏。需要会 签栏的图纸还须绘制会签栏。标题栏和会签栏的格式如图13所示。
表1-7 长仿宋体的字高、宽尺寸
Page
15
2．字母、数字 字母和数字分直体和斜体两种，斜体字与右侧水平线的 夹角为75°，书写字母及数字的字高应不小于2.5mm。

AutoCAD建筑制图基础教程(2011版)第五章简明教程PPT课件

AutoCAD建筑制图基础教程(2011版)第五章简明教程PPT课件

图5-21 相同图例相接时的画法
(4) 两个相邻的涂黑图例(如混凝土构件、金属件)间，应留有 空隙。其宽度不得小于0.7mm，如图5-22所示。 (5) 需画出的建筑材料图例面积过大时，可在断面轮廓线内， 沿轮廓线作局部表示，如图5-23所示。
图5-22 相邻涂黑图例的画法
图5-23 局部表示图例
图5-1 建筑立面图
图5-2 窗剖面图
图案的填充命令是Hatch，可以通过3种方式启动Hatch命令。 (1) 选择“绘图”|“图案填充”命令。 (2) 单击“绘图”工具栏“图案填充…”按钮 。 (3) 在命令行输入Hatch。
当单击“绘图”工具栏“图案填充”按钮时，会弹出如图5-3 所示的“图案填充和渐变色”对话框，选择“图案填充”选 项卡。
图5-3 “图案填充和渐变色”对话框
5.2 渐变色填充
AutoCAD 2011中文版不仅提供了各种图案填充，还提供了渐 变色填充。在建筑制图中可以利用该填充方式加强方案图的表 现效果。 选择如图5-3所示的“图案填 充和渐变色”对话框中的“渐 变色”选项卡，或者直接单击 “绘图”工具栏上的“渐变 色…”按钮，可以得到如图516所示的对话框。
图5-20 “重新创建边界”的效果
பைடு நூலகம்
5.5 建筑制图规范关于填充的要求
房屋建筑制图统一标准(GB/T 50001-2001)中有对于建筑材料 的图例画法，和一些与填充相关的规定。对于常用建筑材料的 图例画法，规范对其尺度比例不作具体规定，可以根据图样大 小而定，但绘制时应该注意以下问题。 (1) 图例线应间隔均匀，疏密适度，做到图例正确，表示清楚。 (2) 不同品种的同类材料使用同一图例时(如某些特定部位的石 膏板必须注明是防水石膏板时)，应在图上附加必要的说明。 (3) 两个相同的图例相接时，图例线宜错开或使倾斜方向相反， 如图5-21所示。

CAD建筑制图基础教程

CAD建筑制图基础教程
剖面图中旳门也有两种，剖切到旳门和未剖切到旳门，一种是剖面图，一 种是立面图。绘制措施在平面图和立面图旳绘制中都简介过。
AutoCAD建筑制图基础教程（2008版）
15.2.8 绘制阳台剖面
阳台剖面图绘制是剖面图里特有旳。一般来说，因为不同旳建筑图阳台设 计不同，没有统一旳画法，一般阳台板采用多线完毕，其他譬如栏板等内容， 能够根据详细情况，结合使用多种二维绘图命令完毕。
AutoCAD建筑制图基础教程（2008版）
第15章 绘制建筑剖面图
假想用一种铅垂剖切平面，沿建筑物旳垂直方向切开，移去接近观察者 旳一部分，其他部分旳正投影图就叫做建筑剖面图，简称剖面图。切断部分用 粗线表达，可见部分用细线表达。根据剖切方向旳不同可分为横剖面图及纵剖 面图。
AutoCAD建筑制图基础教程（2008版）
15.1 建筑剖面图概述
建筑剖面图是用来表达建筑物内部旳垂直方向旳构造形式、分层情况、内 部构造及各部位高度旳图样，例如，屋顶旳形式、屋顶旳坡度、檐口形式、楼 板旳搁置方式、楼梯旳形式等。
剖面图旳剖切位置，应选择在内部构造和构造比较复杂与经典旳部位，并 应经过门窗洞旳位置。剖面图旳图名应与平面图上标注旳剖切位置旳编号一致， 如Ⅰ-Ⅰ剖面图，Ⅱ-Ⅱ剖面图等。假如用一种剖切平面不能满足要求时，允许 将剖切平面转折后来绘制剖面图，以期在一张剖面图上体现更多旳内容，但只 允许转一次并用剖切符号在平面图上标明。习惯上，剖面图中可不画出基础， 截面上材料图例和图中旳线型选择，均与平面图相同。剖面图一般从室外地坪 向上直画到屋顶。一般对于一栋建筑物而言，一种剖面图是不够旳，往往需要 在几种有代表性旳位置都绘制剖面图，才能够完整地反应楼层剖面旳全貌。
15.2.3 绘制墙线和楼面板线

CAD中文版建筑制图教程-285页PPT精品文档

CAD中文版建筑制图教程-285页PPT精品文档
当取消一个或多个操作后，若又想恢复原来的效果， 用户可使用MREDO命令、单击快速访问工具栏上的【放 弃】按钮或【标准】工具栏上的【放弃】按钮。此外，也 可打开【标准】工具栏上的【重做】下拉列表（单击按钮 右边的按钮），然后选择要恢复的几个操作即可。
2019/9/20
AutoCAD 2019中文版建筑制图基础教程
2019/9/20
AutoCAD 2019中文版建筑制图基础教程
26
§2.2.1 绘制线段——利用正交模式辅助画线
单击状态栏上的【正交模式】按钮激活正交模式，在 正交模式下光标只能沿水平或竖直方向移动。画线时若同 时激活该模式，则只需输入线段的长度值，系统就会自动 画出水平或竖直的线段。
2019/9/20
图层是用户管理图样强有力的工具。绘图时应考虑将 图样划分为哪些图层以及按什么样的标准进行划分。
2019/9/20
AutoCAD 2019中文版建筑制图基础教程
15
§1.3.2 修改对象的颜色、线型及线宽
用户通过【常用】选项卡的【特性】面板或【特性】 工具栏可以方便地设置对象的颜色、线型及线宽等信息， 它们的设置步骤基本一致。
3）启动对象捕捉功能的另一种方法是利用快捷菜单。 4）可以采用自动捕捉方式来定位点。
2019/9/20
AutoCAD 2019中文版建筑制图基础教程
20
§2.1.2 绘制点
在AutoCAD中可创建单独的点对象，点的外观由点 样式控制。一般在创建点之前要先设置点的样式，但也可 先绘制点，再设置点样式。
2019/9/20
AutoCAD 2019中文版建筑制图基础教程
21
§2.1.3 绘制测量点
使用MEASURE命令可以在图形对象上按指定的距离 放置点对象（POINT对象），这些点可用“NOD”进行捕 捉。对于不同类型的图形元素来说，测量距离的起始点是 不同的。若是线段或非闭合的多段线，则起点是离选择点 最近的端点。若是闭合多段线，则起点是多段线的起点。 如果是圆，则以捕捉角度的方向线与圆的交点为起点开始 测量，捕捉角度可在【草图设置】对话框的【捕捉和栅格 】选项卡中设定。

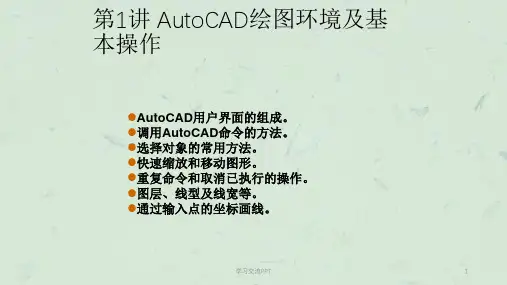

CAD建筑制图基础培训教程课件

CAD建筑制图基础培训教程课件
用户经常遇到在图形区域内偶然选择了图形对象，该 对象上出现了一些高亮的小框，这些小框被称为关键点， 可用于编辑对象，要取消这些关键点的显示，按Esc键 即可。
在绘图过程中，用户会经常重复使用某个命令，重复 刚使用过的命令的方法是直接按Enter键。
学习交流PPT
18
1.1.7 取消已执行的操作
在使用AutoCAD绘图的过程中，不可避免地会出现各 种各样的错误，用户要修正这些错误可使用UNDO命令 或单击【标准注释】工具栏上的 按钮。如果想要取消 前面执行的多个操作，可反复使用UNDO命令或反复单 击 按钮。此外，也可打开【标准注释】工具栏上的 【放弃】下拉列表(单击按钮 右边的 按钮)，然后选 择要放弃的几个操作。
学习交流PPT
4
4．工具栏
工具栏包含了许多命令按钮，只需单击某个按钮， AutoCAD即会执行相应命令。有些按钮是单一型的，有 些则是嵌套型的（按钮图标右下角带有小黑三角形）。 在嵌套型按钮上按住鼠标左键，将弹出嵌套的命令按钮。
5．面板
【面板】是一种特殊形式的选项板，它由工具按钮及 一些功能控件组成，单击【工具】/【选项板】/【面板】 即可打开或关闭它。面板的内容与当前的绘图任务相关， 在“二维草图与注释”及“三维建模”空间中时，面板包含 的内容是不一样的。
钮。 命令：NEW。 执行新建图形命令，打开【选择样板】
对话框，如图1-3所示。在该对话框 中，用户可选择样板文件或基于公制、 英制的测量系统，创建新图形。
学习交流PPT
7
(1)使用样板文件 在具体的设计工作中，为使图纸统一，许多项目都需要设定相
同标准，如字体、标注样式、图层和标题栏等。建立标准绘图 环境的有效方法是使用样板文件，在样板文件中已经保存了各 种标准设置，这样每当建立新图形时，就以此文件为原型文件， 将它的设置复制到当前图样中，使新图形具有与样板图相同的 作图环境。 AutoCAD中有许多标准的样板文件，它们都保存在AutoCAD安 装目录中的“Template”文件夹里，扩展名为“.dwt”。用户也可根 据需要建立自己的标准样板。 (2)使用默认设置 在【选择样板】对话框的按钮旁边有一个按钮，单击此按钮， 弹出下拉列表，该列表中包含以下两个选项。 无样板打开-英制：基于英制测量系统创建新图形。系统使用 内部默认值控制文字、标注、默认线型和填充图案文件等。 无样板打开-公制：基于公制测量系统创建新图形。系统使用 内部默认值控制文字、标注、默认线型和填充图案文件等。

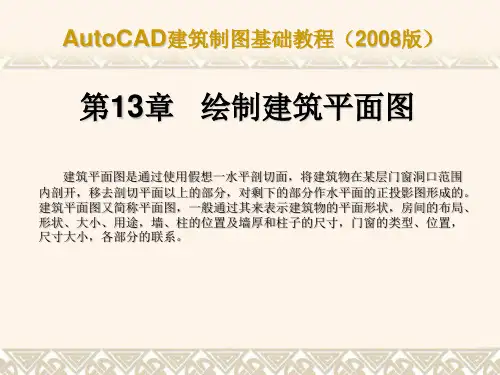

AutoCAD建筑制图基础教程(2008版)ch13简明教程PPT课件

AutoCAD建筑制图基础教程(2008版)ch13简明教程PPT课件
绘制门窗洞是通过偏移轴线形成辅助线，使用“修剪”命令对墙线进行修 剪。该绘图工作没有技术难度，主要在于定位的准确性。
AutoCAD建筑制图基础教程（2008版）
13.2.6 创建窗户
在平面图中，由于窗户的尺寸类型比较多，所以需要定义窗户动态块，以 便在创建窗户时可以根据模数任意改变窗户的尺寸。窗户的绘制方法比较简单， 矩形加上偏移命令就可以绘制比较简单的窗户平面图。
AutoCAD建筑制图基础教程（2008版）
13.2 绘制二层平面图
绘制阳台 绘制楼梯 绘制家具 创建说明文字 添加尺寸标注和轴线编号 添加标高和图题
AutoCAD建筑制图基础教程（2008版）来自13.2.1 创建图层
在绘制具体的图形之前，需要创建不同的图层，以便对各种图形进行分类， 方便各种操作，所有的图形绘制将在前面已经创建的A3模板中进行。
AutoCAD建筑制图基础教程（2008版）
13.2.12 添加尺寸标注和轴线编号
在建筑制图中，最常采用的尺寸标注主要包括线性标注和连续标注。由于 本图采用1:100比例绘制，所以采用标注样式GB100 。
AutoCAD建筑制图基础教程（2008版）
13.2.13 添加标高和图题
由于是二层平面图，需要添加二层楼面的标高，使用模板中的标高图块完 成即可；图题使用单行文字创建；标题线使用带宽度的多段线完成。
AutoCAD建筑制图基础教程（2008版）
13.2 绘制二层平面图
本例将介绍双拼别墅的底层平面图和二层平面图的绘制方法。通常来讲， 绘制平面图时，如果是多层建筑，通常先绘制标准层的平面图，然后在标准层 平面图的基础上绘制底层平面图和屋顶平面图。本例中需要绘制的建筑为三层 建筑，首先绘制二层平面图。 创建图层 绘制轴线和辅助线 绘制墙体 绘制柱子 创建门窗洞 创建窗户 创建门

cd建筑制图基础教程4

cd建筑制图基础教程4
4.1.1 选择对象的方法
在AutoCAD中，选择对象的方法很多。例如，可以通过单击对象逐个拾取， 也可利用矩形窗口或交叉窗口选择；可以选择最近创建的对象、前面的选择集或 图形中的所有对象，也可以向选择集中添加对象或从中删除对象。
AutoCAD建筑制图基础教程（2008版）
4.1.2 过滤选择
在命令行提示下输入FILTER命令，打开“对象选择过滤器”对话框，在该 对话框中可以以对象的类型(如直线、圆和圆弧等)、图层、颜色、线型或线宽 等特性作为条件，过滤选择符合设定条件的对象。执行过滤选择操作时，必须 考虑图形中对象的这些特性是否设置为随层。
4.2 变换对象
在AutoCAD 2008中，用户可以对已经绘制的图形对象执行简单的变换操 作，如移动、旋转和对齐操作，可以通过“修改”菜单中的相关命令来实现这 些操作。 ◆ 删除对象 ◆ 移动对象 ◆ 旋转对象 ◆ 对齐对象
AutoCAD建筑制图基础教程（2008版）
4.2.1 删除对象
选择“修改”|“删除”命令(ERASE)，或在“面板”选项板的“二维绘 图”选项区域中单击“删除”按钮， 都可以删除图形中选中的对象。
AutoCAD建筑制图基础教程（2008版）
4.3.4 偏移对象
选择“修改”|“偏移”命令(OFFSET)，或在“面板”选项板的“二维绘图 ”选项区域中单击“偏移”按钮， 可以对指定的直线、圆弧、圆等对象作同心 偏移复制。在实际应用中，常利用“偏移”命令的特性创建平行线或等距离分 布图形。
AutoCAD建筑制图基础教程（2008版）
选择“修改”|“倒角”命令(CHAMFER)，或在“面板”选项板的“二维 绘图”选项区域中单击“倒角”按钮， 即可为对象绘制倒角。执行该命令时， 命令行显示如下提示信息。

AutoCAD建筑制图基础教程版ppt课件汇总完整版

AutoCAD建筑制图基础教程版ppt课件汇总完整版

2.2.3 控制坐标的显示
在绘图窗口中移动光标的十字指针时，状态栏上将动态地显示当前指针的 坐标。在AutoCAD 2008中，坐标显示取决于所选择的模式和程序中运行的命 令，共有3种模式。
2.2.4 创建坐标系
在AutoCAD中，选择“工具”|“新建UCS”命令，利用弹出菜单中的命令可 以方便地创建UCS，子命令包括世界和对象等。
使用鼠标操作执行命令 使用键盘输入命令 使用“命令行” 使用“AutoCAD文本窗口” 使用透明命令 使用系统变量 命令的重复、撤消与重做
1.5.1 使用鼠标操作执行命令
在绘图窗口中，光标通常显示为“十”字线形式。当光标移至菜单选项、 工具或对话框内时，它会变成箭头形式。无论光标是“十”字线形式还是箭头 形式，当单击或者按动鼠标键时，都会执行相应的命令或动作。
标题栏
控制台
菜单栏
“工作空间” 工具栏
“标准注释” 工具栏
绘图区
命令提示区 状态栏
十字光标
1.2.1 标题栏
标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及 文件名等信息，如果是AutoCAD默认的图形文件，其名称为DrawingN.dwg( N 是数字)。单击标题栏右端的 按钮，可以最小化、最大化或关闭应用程序窗口。 标题栏最左边是应用程序的小图标，单击它将会弹出一个AutoCAD窗口控制下 拉菜单，可以执行最小化或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD 等操作。
1.4 管理图形文件
在AutoCAD中，图形文件管理一般包括创建新图形文件、打开已有的图 形文件、保存图形文件、加密图形文件及关闭图形文件等。
创建新图形文件 打开图形文件 保存图形文件 加密保护绘图文件 关闭图形文件

CAD建筑制图基础培训教程课件(2024)

CAD建筑制图基础培训教程课件(2024)
在平面图中添加必要的文字注释，如房 间名称、材料说明等，方便理解和施工 。
02
2024/1/29
03
符号应用
使用CAD中的符号库或自定义符号来 表示一些特殊的元素或设施，如消防 设施、安全出口等。
14
04
建筑立面图与剖面图绘 制方法
2024/1/29
15
立面图绘制要点及步骤
2024/1/29
01
通过拉伸二维图形创建三 维模型
选择二维图形，指定拉伸高度和方向，生成三维模型。
通过旋转二维图形创建三 维模型
选择二维图形，指定旋转轴和角度，生成三维模型。
通过放样二维图形创建三 维选择模多型个二维图形，按照指定的路径进行放样，生成三维模型。
2024/1/29
23
三维模型渲染和视觉效果优化
渲染技术介绍
CAD建筑制图基础培 训教程课件
2024/1/29
1
contents
目录
2024/1/29
• CAD软件及建筑制图概述 • CAD建筑制图基本操作 • 建筑平面图绘制方法与技巧 • 建筑立面图与剖面图绘制方法 • 三维建模在建筑制图中应用 • 输出、打印与分享CAD建筑图纸
2
01
CAD软件及建筑制图 概述
建筑制图标准
遵循国家相关制图标准，如《房屋建筑制图 统一标准》等，确保图纸的准确性和规范性 。
5
CAD在建筑制图中的应用
提高绘图效率
CAD软件提供丰富的绘图工具和快捷键，可大幅提高建筑制图的效率 。
精确绘制图纸
CAD软件支持精确测量和定位，可确保建筑图纸的准确性和一致性。
2024/1/29
方便修改和编辑
