CAD2008基础入门-PPT课件
1.2CAD图层规划
在AutoCAD中，图形中通常包含多个图层， 它们就像一张张透明的图纸重叠在一起。 在机械、建筑等工程制图中，图形中主要 包括基准线、轮廓线、虚线、剖面线、尺 寸标注以及文字说明等元素。如果用图层 来管理，不仅能使图形的各种信息清晰有 序，便于观察，而且也会给图形的编辑、 修改和输出带来方便。
2.1.2矩形绘制
选择“绘图”|“矩形”命令(RECTANGLE)，或在“面板”选项板的 “二维绘图”选项区域中单击“矩形”按钮 ，即可绘制出倒角矩形 、圆角矩形、有厚度的矩形等多种矩形。点击矩形按钮，在命令栏中 输入字母d（尺寸），enter键。输入矩形长宽，再回车得到所要的矩 形图形。
2.1.3创建圆
AutoCAD基础入门讲解
1.1 AutoCAD的基本功能Fra bibliotek
AutoCAD是由美国Autodesk公司开发的通用计算机辅助 绘图与设计软件包，具有功能强大、易于掌握、使用方便、 体系结构开放等特点，能够绘制平面图形与三维图形、标 注图形尺寸、渲染图形以及打印输出图纸，深受广大工程 技术人员的欢迎。AutoCAD自1982年问世以来，已经进 行了10余次升级，功能日趋完善，已成为工程设计领域应 用最为广泛的计算机辅助绘图与设计软件之一。 绘制与编辑图形 标注图形尺寸 渲染三维图形 输出与打印图形
什么是定型和定位尺寸？
决定零件形状的尺寸叫做定型尺寸，例如 圆柱的直径、半径、高，长方体的长宽高 等等。 决定零件位置的尺寸叫做定位尺寸，例如 圆的圆心位置，底面位置，长方体的位置 等等。 有些时候一个尺寸既是定型尺寸有时定位 尺寸。
3.1.1尺寸标注的规则
在AutoCAD 2019中，对绘制的图形进行尺寸标 注时应遵循以下规则。 物体的真实大小应以图样上所标注的尺寸数值 为依据，与图形的大小及绘图的准确度无关。 图样中的尺寸以毫米为单位时，不需要标注计 量单位的代号或名称。如采用其他单位，则必须 注明相应计量单位的代号或名称，如度、厘米及 米等。 图样中所标注的尺寸为该图样所表示的物体的 最后完工尺寸，否则应另加说明。 一般物体的每一尺寸只标注一次，并应标注在 最后反映该结构最清晰的图形上。
AutoCAD建筑制图基础教程(2008版)ch16简明教程PPT课件
AutoCAD建筑制图基础教程（2008版）
16.3.1 绘制楼梯平面详图
一般来说，在平面图中已经详细地绘制了楼梯的轮廓，绘制楼梯平面详图 的最简单有效的方法是由平面图生成，对平面图进行处理得到。楼梯平面详图 的创建方法与外墙身详图差不多，这里就不再赘述。下面以另一套图纸中的平 面图为例，从平面图中提取楼梯，绘制楼梯详图。
AutoCAD建筑制图基础教程（2008版）
16.2.3 修改地面
地面部分的构造非常复杂，包括防水层、室内外地面、散水、勒脚等。在 剖面图中，对地面部分的绘制采用了简化处理，但是在外墙身详图中，需要详 细地表示出其构造，本例介绍防水层和内外地面的绘制方法。
AutoCAD建筑制图基础教程（2008版）
AutoCAD建筑制图基础教程（2008版）
16.3 绘制楼梯详图
楼梯是多层房屋上下交通的主要设施，它一般应有足够的坚固耐久性，而 且还要满足行走方便、人流疏散畅通和搬运物品的要求。梯段是联系两个不同 标高平台的斜置构件。梯段上有踏步，踏步上的水平面称为脚踏面，垂直面称 为脚踢面。休息平台供人们暂时休息和楼梯转换方向。 绘制楼梯平面详图 绘制楼梯剖面详图 绘制踏手、扶手、栏杆详图
AutoCAD建筑制图基础教程（2008版）
第16章 绘制建筑详图

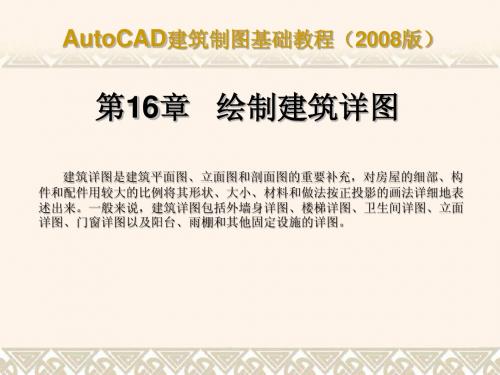

建筑详图是建筑平面图、立面图和剖面图的重要补充，对房屋的细部、构 件和配件用较大的比例将其形状、大小、材料和做法按正投影的画法详细地表 述出来。一般来说，建筑详图包括外墙身详图、楼梯详图、卫生间详图、立面 详图、门窗详图以及阳台、雨棚和其他固定设施的详图。
AutoCAD建筑制图基础教程（2008版）
16.2.1 提取外墙轮廓
由于提取的墙身轮廓并不符合外墙身详图的要求，因此要做部分改动，删 除一些不必要的部分。
CAD建筑制图基础教程2008版14(共9张)
地坪线和轮廓线使用直线绘制，当然也可以使用多段线绘制，其定位由辅助线和轴线的偏移线 完成。
第5页，共9页。
AutoCAD建筑制图基础教程（2008版）
14.2.3 绘制 装饰线 (huìzhì)
墙面装饰是立面图绘制中一个比较重要的方面，由于有些立面图墙面装饰比较 精致，用户通常需要花比较多的时间来绘制这些装饰。通常情况下，如果非常精细 的装饰，可以通过引出详图来进行绘制，而在立面图中大概绘制就行了。如果在立 面图中可以表达出来，则须要注意尺寸和位置，如有特殊作法，还要添加文字说明。
第2页，共9页。
AutoCAD建筑制图基础教程（2008版）
14.2 绘制 立面图 (huìzhì)
立面图的绘制主要包括外轮廓的绘制以及内部图形的绘制，同样也主要使用轴线和 辅助线进行定位。立面图中很少采用多线命令，主要使用直线、多段线、偏移等命令。 立面图的绘制难度在于立面图装饰的程度以及立面窗和门的复杂程度。下面以北向立面 图为例来介绍绘制过程。 绘制辅助线和轴线 绘制地坪线和轮廓线 绘制装饰线
第6页，共9页。
AutoCAD建筑制图基础教程（2008版）
14.2.4 绘制(huìzhì)立面图门效果
门和窗也是立面图中比较重要的组成部分，绘制方法与平面图中门和窗的绘制方法没有 太大的差别，只是在平面图中，门和窗是平面图，在立面图中，门和窗也要变成立面图。本 例的门比较复杂一些，是一个自动控制门，还有花纹，其实属于比较细微的家具的绘制，需 要结合许多命令进行绘制。
立面图中的标高可以使用标高底部的直线进行定位，直线的中点位于同一条垂 直直线上。
第9页，共9页。
绘制立面图门效果
绘制立面图窗效果 创建标高以及其他
第3页，共9页。
AutoCAD建筑制图基础教程（2008版）
第5页，共9页。
AutoCAD建筑制图基础教程（2008版）
14.2.3 绘制 装饰线 (huìzhì)
墙面装饰是立面图绘制中一个比较重要的方面，由于有些立面图墙面装饰比较 精致，用户通常需要花比较多的时间来绘制这些装饰。通常情况下，如果非常精细 的装饰，可以通过引出详图来进行绘制，而在立面图中大概绘制就行了。如果在立 面图中可以表达出来，则须要注意尺寸和位置，如有特殊作法，还要添加文字说明。
第2页，共9页。
AutoCAD建筑制图基础教程（2008版）
14.2 绘制 立面图 (huìzhì)
立面图的绘制主要包括外轮廓的绘制以及内部图形的绘制，同样也主要使用轴线和 辅助线进行定位。立面图中很少采用多线命令，主要使用直线、多段线、偏移等命令。 立面图的绘制难度在于立面图装饰的程度以及立面窗和门的复杂程度。下面以北向立面 图为例来介绍绘制过程。 绘制辅助线和轴线 绘制地坪线和轮廓线 绘制装饰线
第6页，共9页。
AutoCAD建筑制图基础教程（2008版）
14.2.4 绘制(huìzhì)立面图门效果
门和窗也是立面图中比较重要的组成部分，绘制方法与平面图中门和窗的绘制方法没有 太大的差别，只是在平面图中，门和窗是平面图，在立面图中，门和窗也要变成立面图。本 例的门比较复杂一些，是一个自动控制门，还有花纹，其实属于比较细微的家具的绘制，需 要结合许多命令进行绘制。
立面图中的标高可以使用标高底部的直线进行定位，直线的中点位于同一条垂 直直线上。
第9页，共9页。
绘制立面图门效果
绘制立面图窗效果 创建标高以及其他
第3页，共9页。
AutoCAD建筑制图基础教程（2008版）
AutoCAD建筑制图基础教程(2008版)04(共39张)
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/ 投影(P)/ 边(E)/删除(R)/放弃(U)]:
第18页，共39页。
AutoCAD建筑制图基础教程（2008版）
4.4.2 延伸 对象 (yánshēn)
选择“修改”|“延伸”命令(EXTEND)，或在“面板”选项板的“二维绘图” 选项区域中单击“延伸”按钮 ，可以延长指定的对象与另一对象相交或外观相交。
第5页，共39页。
AutoCAD建筑制图基础教程（2008版）
4.2 变换 对象 (biànhuàn)
在AutoCAD 2008中，用户可以对已经绘制的图形对象执行简单的变换操作，如移动、
旋转和对齐操作，可以通过“修改”菜单中的相关命令来实现这些操作。 删除对象 移动对象 旋转对象
对齐对象
第7页，共39页。
AutoCAD建筑制图基础教程（2008版）
4.2.2 移动 对象 (yídòng)
移动对象是指重定位对象。选择“修改”|“移动”命令(MOVE)，或在“面板”选项板的 “二维绘图”选项区域中单击“移动”按钮 ，可以在指定方向上按指定距离移动对象。移动
对象时，对象的位置发生改变，但方向和大小不改变。
4.2.4 对齐 对象 (duìqí)
选择“修改”|“三维操作”|“对齐”命令(ALIGN)，可以使当前对象与其他对象对齐，
它既适用于二维对象，也适用于三维对象。
在对齐二维对象时，可以指定1对或2对对齐点(源点和目标点)，在对齐三维对象 时，则需要指定3对对齐点。
第10页，共39页。
AutoCAD建筑制图基础教程（2008版）
第24页，共39页。
AutoCAD建筑制图基础教程（2008版）
第18页，共39页。
AutoCAD建筑制图基础教程（2008版）
4.4.2 延伸 对象 (yánshēn)
选择“修改”|“延伸”命令(EXTEND)，或在“面板”选项板的“二维绘图” 选项区域中单击“延伸”按钮 ，可以延长指定的对象与另一对象相交或外观相交。
第5页，共39页。
AutoCAD建筑制图基础教程（2008版）
4.2 变换 对象 (biànhuàn)
在AutoCAD 2008中，用户可以对已经绘制的图形对象执行简单的变换操作，如移动、
旋转和对齐操作，可以通过“修改”菜单中的相关命令来实现这些操作。 删除对象 移动对象 旋转对象
对齐对象
第7页，共39页。
AutoCAD建筑制图基础教程（2008版）
4.2.2 移动 对象 (yídòng)
移动对象是指重定位对象。选择“修改”|“移动”命令(MOVE)，或在“面板”选项板的 “二维绘图”选项区域中单击“移动”按钮 ，可以在指定方向上按指定距离移动对象。移动
对象时，对象的位置发生改变，但方向和大小不改变。
4.2.4 对齐 对象 (duìqí)
选择“修改”|“三维操作”|“对齐”命令(ALIGN)，可以使当前对象与其他对象对齐，
它既适用于二维对象，也适用于三维对象。
在对齐二维对象时，可以指定1对或2对对齐点(源点和目标点)，在对齐三维对象 时，则需要指定3对对齐点。
第10页，共39页。
AutoCAD建筑制图基础教程（2008版）
第24页，共39页。
AutoCAD建筑制图基础教程（2008版）
《AutoCAD建筑制图精品教程(2008版)》(教学课件 第

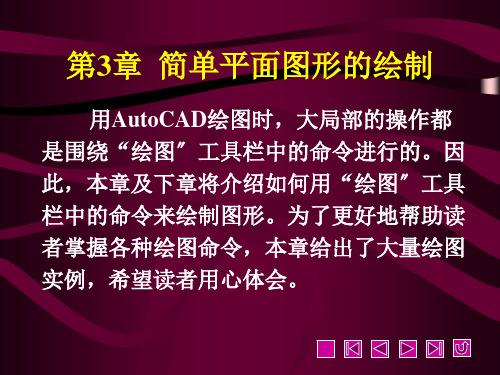

3.3.2 绘制正多形
要绘制正多边形，可选择“绘图〞>“正多边形〞菜单、单 击“绘图〞工具栏中的“正多边形〞工具，或在命令行中输入 polygon命令。执行polygon命令后，系统将给出如下相关提示：
在执行“正多边形〞 命令中，通过选择不同选项，可使用 内接圆、外接圆和指定边这三种方法来绘制正多边形。
绘制坐便器轮廓图
3.6 上机实践—绘制门立面图
进一步熟悉了使用 AutoCAD绘制简单平面 图形的命令后，下面来 绘制右图所示门立面图 〔不要求标注尺寸〕。 通过这个实例，大家可 以进一步熟悉AutoCAD 的绘图命令。其制作方 法请参见视频v3-1。
椭圆的绘制 方法
要绘制椭圆弧，可选择“绘图〞>“椭圆〞>“圆弧〞菜单， 或单击“绘图〞工具栏中的“椭圆弧〞工具。绘制椭圆弧时 应注意以下几点。
✓ 首先绘制一个母体椭圆，然后再确 定椭圆弧起始和终止角度。
✓ 也可以指定起始角度和包含角度来 创立椭圆弧。其中，包含角度是从 起始角度开始计算的。
✓ 使用ANGDIR系统变量可以设置椭 圆பைடு நூலகம்的方向。当ANGDIR的变量值 为0，角度按逆时针方向测量；当变 量值为1，角度按顺时针方向测量。
3.1 绘制点
在AutoCAD中，点通常用来辅助定位。我们可以绘制单点、 多点，也可以绘制等分点和等距点。在AutoCAD中，点的默认样 式为小圆点“·〞。因此，为了能清楚地看到点，在绘制点前最好 先设置其大小和样式。
1．设置点的大小和样式
1.选择“格式〞 >“点样式〞菜单， 翻开“点样式〞对 话框
绘制正多边形的三种方法
1.单击“绘图〞工具栏中的 “正多边形〞工具 ，绘制正 8边形
3.输入“100，20〞并按【Enter】 键，确定矩形的另一角点
CAD2008工程基础教程 ppt课件
008的界面组成
AutoCAD 2008为提供了“二维草图与注释”、“三维建模”和
“AutoCAD经典”三种工作空间模式。默认状态下，打开“二维草图与注释”
工作空间，其界面主要由菜单栏、工具栏、工具选项板、绘图窗口、文本窗口
与命令行、状态栏等元素组成。
标题栏
标题栏
坐标(x,y)是表示点的最基本的方法。在CAD 2008中，坐标系分为世界坐 标系(WCS)和用户坐标系(UCS)。这两种坐标系下都可以通过坐标(x,y)来精确 定位点。
O O
默认情况下，世界坐标系统(WCS) 的原点位于窗口的左下角
用 户 坐 标 系 (U C S )的 原 点
15
ppt课件
2.2.2 创建坐标系
控制插入到当前图形中的块 和图形的测量单位
设置光源强度单位的类型，如 “国际”、“美国”和“常规”。
设置当前角度格式 设置当前角度显示的精度 以顺时针方向计算正的角 度值。默认的正角度方向 是逆时针方向
单击该按钮将打开“方向 控制”对话框，可以设置 起始角度(0°)的方向
13
ppt课件
2.2 使用坐标系
8
ppt课件
1.3.1 加密保护绘图数据
编辑超级链接选择“文件”|“保存”或“文件”|“另存为”命令时，将 打开“图形另存为”对话框。在该对话框中选择“工具”|“安全选项”命令， 此时将打开“安全选项”对话框。
9
ppt课件
第2章 CAD绘图基础
通常情况下，安装好CAD 2008后就可以在其默认状态下绘制图形了；但 为了规范绘图，提高绘图效率，应熟悉命令与系统变量以及绘图方法，掌握绘 图环境的设置和坐标系统的使用方法等。
在CAD中，选择“工具”|“新建UCS”命令，利用它的子命令可以方便 地创建UCS，包括世界和对象等。
AutoCAD 2008为提供了“二维草图与注释”、“三维建模”和
“AutoCAD经典”三种工作空间模式。默认状态下，打开“二维草图与注释”
工作空间，其界面主要由菜单栏、工具栏、工具选项板、绘图窗口、文本窗口
与命令行、状态栏等元素组成。
标题栏
标题栏
坐标(x,y)是表示点的最基本的方法。在CAD 2008中，坐标系分为世界坐 标系(WCS)和用户坐标系(UCS)。这两种坐标系下都可以通过坐标(x,y)来精确 定位点。
O O
默认情况下，世界坐标系统(WCS) 的原点位于窗口的左下角
用 户 坐 标 系 (U C S )的 原 点
15
ppt课件
2.2.2 创建坐标系
控制插入到当前图形中的块 和图形的测量单位
设置光源强度单位的类型，如 “国际”、“美国”和“常规”。
设置当前角度格式 设置当前角度显示的精度 以顺时针方向计算正的角 度值。默认的正角度方向 是逆时针方向
单击该按钮将打开“方向 控制”对话框，可以设置 起始角度(0°)的方向
13
ppt课件
2.2 使用坐标系
8
ppt课件
1.3.1 加密保护绘图数据
编辑超级链接选择“文件”|“保存”或“文件”|“另存为”命令时，将 打开“图形另存为”对话框。在该对话框中选择“工具”|“安全选项”命令， 此时将打开“安全选项”对话框。
9
ppt课件
第2章 CAD绘图基础
通常情况下，安装好CAD 2008后就可以在其默认状态下绘制图形了；但 为了规范绘图，提高绘图效率，应熟悉命令与系统变量以及绘图方法，掌握绘 图环境的设置和坐标系统的使用方法等。
在CAD中，选择“工具”|“新建UCS”命令，利用它的子命令可以方便 地创建UCS，包括世界和对象等。
CAD2008建筑制图基础培训教程课件
指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
90,100
//输入圆心的x、y坐标，按Enter键
指定圆的半径或 [直径(D)] <50.7720>: 70 半径，按Enter键
//输入圆的
（1）方括弧“[ ]”中以“/”隔开的内容表示各个选项。若要选
择某个选项，则需输入圆括号中的字母，可以是大写形式，也 可以是小写形式。例如，想通过三点画圆，就输入“3P”，再 按Enter键。
执行AutoCAD命令的方法一般有两种：一种是在命令行中输 入命令全称或简称，另一种是用鼠标选择一个菜单命令或单 击工具栏中的命令按钮。
一、使用键盘执行命令
在命令行中输入命令全称或简称就可以使系统执行相应的命 令。
一个典型的命令执行过程如下。
命令: circle
//
输入命令全称CIRCLE或简称C，按Enter键
二、保存图形文件
将图形文件存入磁盘时，一般采取两种方式，一种是以当 前文件名保存图形，另一种是指定新文件名保存图形。
（1）快速保存
命令启动方法如下。
菜单命令：【文件】/【保存】。
工具栏：【标准】工具栏上的 按钮。
命令：QSAVE。
执行快速保存命令后，系统将当前图形文件以原文件名直 接存入磁盘，而不会给用户任何提示。若当前图形文件名 是默认名且是第一次存储文件时，则弹出【图形另存为】 对话框，如图1-4所示，在该对话框中用户可指定文件的 存储位置、输入新文件名及文件类型。
7. 状态栏
状态栏上将显示绘图过程中的许多信息，如十字形光标的坐标 值、一些提示文字等。
1.1.2 新建及保存图形
图形文件的管理一般包括创建新文件 、保存文件、打开已有文件及浏览、 搜索图形文件等，下面分别对其进行 介绍。
AutoCAD建筑制图基础教程(2008版)02(共47张)
AutoCAD建筑制图基础教程（2008版）
2.3.5 设置 图层线宽 (shèzhì)
线宽设置就是改变线条的宽度。在AutoCAD中，使用不同宽度的线条表现建筑图 形的大小或类型，可以提高图形的表达能力和可读性。
第20页，共47页。
AutoCAD建筑制图基础教程（2008版）
2.3.6 设置 图层特性 (shèzhì)
第15页，共47页。
AutoCAD建筑制图基础教程（2008版）
2.3.1 “图层特性(tèxìng)管理器”对话框
的组成
选择“格式”|“图层”命令，打开“图层特性管理器”对话框。在“过滤器树”列表中
显示了当前图形中所有使用的图层、组过滤器。在图层列表中，显示了图层的详细信息。
`新组过滤器 图层状态管理器
第24页，共47页。
AutoCAD建筑制图基础教程（2008版）
2.3.10 改变(gǎibiàn)对象所在图层
在实际绘图中，如果绘制完某一图形元素后，发现该元素并没有绘制在预先设置的 图层上，可选中该图形元素，并在“面板”选项板的“图层”选项区域的“应用的过滤 器”下拉列表框中选择预设图层名，即可改变对象所在图层。
AutoCAD建筑制图基础教程（2008版）
2.1.1 设置 参数选项 (shèzhì)
选择“工具”|“选项”命令，将打开“选项”对话框。在该对话框中包含“文件”、 “显示”、“打开和保存”、“打印和发布”、“系统”、“用户系统配置”、“草图”、 “三维建模”、“选择”和“配置”10个选项卡，通过这些选项卡设置参数选项。
第7页，共47页。
AutoCAD建筑制图基础教程（2008版）
2.2.1 认识(rèn shi)世界坐标系与用户坐标系
AutoCAD2008使用教程课件
• 访问方法
➢下拉菜单：【绘图(D)】【椭圆(E)】 ➢工具栏：【绘图】【椭圆】图标 ➢命令行：ELLIPSE
• 说明及举例
提示：指定椭圆的轴端点或 [圆弧(A)/中心点(C)]：
① 指定椭圆的轴端点
根据椭圆一根轴上的两个端点以及另一轴的半长 绘制椭圆
根据椭圆长轴的两个端点以及转角绘制椭圆
② 中心点(C)选项 ③ Arc选项
• 说明及举例
注意: 不能对STANDARD样式和在图形中已经被使用过的多线样式进行修改。
2.15 绘制修订云线（REVCLOUD命令 ）
• 功能
在检查或用红线圈阅图形时，可使用修订云线亮显标记处。
• 访问方法
➢下拉菜单：【绘图(D)】【修订云线(V) 】 ➢工具栏：【绘图】【修订云线】图标 ➢命令行：REVCLOUD
1.5 数据的输入
• 点的输入方法
➢标点设备 ➢捕捉特征点 ➢输入点的坐标
•绝对坐标：x,y •相对坐标：＠x,y •极坐标：＠距离＜角度 •在指定的方向上通过给定距离确定点
1.6 图形屏幕的重新生成与刷新
• 有关命令
➢REDRAW ➢REGEN ➢REDRAWALL ➢REGENALL ➢REGENAUTO
2.3 绘制射线（RAY命令）
• 功能
以给定点为起点，绘制一条或多条单方向无限延长的射线
• 访问方法
➢下拉菜单：【绘图(D)】【射线(L)】 ➢命令行：RAY
• 说明及举例
2.4 绘制构造线（XLINE命令 ）
• 功能
绘制一组从一个指定点开始向两端无限延伸的直线。
• 访问方法
➢下拉菜单：【绘图(D)】【构造线(T)】 ➢工具栏：【绘图】【构造线】图标 ➢命令行：XLINE
➢下拉菜单：【绘图(D)】【椭圆(E)】 ➢工具栏：【绘图】【椭圆】图标 ➢命令行：ELLIPSE
• 说明及举例
提示：指定椭圆的轴端点或 [圆弧(A)/中心点(C)]：
① 指定椭圆的轴端点
根据椭圆一根轴上的两个端点以及另一轴的半长 绘制椭圆
根据椭圆长轴的两个端点以及转角绘制椭圆
② 中心点(C)选项 ③ Arc选项
• 说明及举例
注意: 不能对STANDARD样式和在图形中已经被使用过的多线样式进行修改。
2.15 绘制修订云线（REVCLOUD命令 ）
• 功能
在检查或用红线圈阅图形时，可使用修订云线亮显标记处。
• 访问方法
➢下拉菜单：【绘图(D)】【修订云线(V) 】 ➢工具栏：【绘图】【修订云线】图标 ➢命令行：REVCLOUD
1.5 数据的输入
• 点的输入方法
➢标点设备 ➢捕捉特征点 ➢输入点的坐标
•绝对坐标：x,y •相对坐标：＠x,y •极坐标：＠距离＜角度 •在指定的方向上通过给定距离确定点
1.6 图形屏幕的重新生成与刷新
• 有关命令
➢REDRAW ➢REGEN ➢REDRAWALL ➢REGENALL ➢REGENAUTO
2.3 绘制射线（RAY命令）
• 功能
以给定点为起点，绘制一条或多条单方向无限延长的射线
• 访问方法
➢下拉菜单：【绘图(D)】【射线(L)】 ➢命令行：RAY
• 说明及举例
2.4 绘制构造线（XLINE命令 ）
• 功能
绘制一组从一个指定点开始向两端无限延伸的直线。
• 访问方法
➢下拉菜单：【绘图(D)】【构造线(T)】 ➢工具栏：【绘图】【构造线】图标 ➢命令行：XLINE
AutoCAD 2008基础教程-课件2
项目训练 加载线型练习
（9）使用当前线型，继续绘制一条直线，如左图所示。 （10）关闭“显示线宽”复选框，单击“确定”按钮，线型效果如右 图所示。
2.3 图
层
2.3.1 图层的基本概念及特性
在绘图过程中，每一类对象都具有各自的特性，如颜色、线型、线宽等， 在绘图之前应该将不同类的对象分别建立不同的图层。图层是无厚度而透明的 图纸，相当于图纸绘图中使用的重叠图纸。每个图层都有与之相关的线型、线 宽、打印样式、标准等对象特征，由于图层具有开、关、冻结、解冻、锁定、 非锁定等管理图线的功能，用户可以随时打开显示图形或关闭一些暂时不需要 的图层，运用图层可以组织不同类型的图形信息并进行管理。
（3）打开“捕捉”和“栅格”按钮。 （4）激活“直线”命令，在绘图区域中任意的栅格点上单击鼠标。 （5）向上移动4个栅格，单击鼠标。 （6）继续向右移动3个栅格，单击鼠标。 （7）继续向下移动1个栅格，单击鼠标。 （8）继续向右移动3个栅格，单击鼠标。 （9）继续向下移动2个栅格，单击鼠标。 （10）继续向右移动2个栅格，单击鼠标。 （11）继续向下移动1个栅格，单击鼠标。 （12）输入“C”回车
训练内容：使用“图层设置管理器”来创建图层。
操作步骤如下：
（1）在“格式”菜单中选择“图层”选项，打开“图层特性管理器”对话框。
（2）在“图层特性管理器”对话框中，单击“新建图层”按钮。图层列表显示名为 “图层1”，修改图层名称为“轮廓”。 （3）为“轮廓”层选择颜色，在“配色系统”选项卡上选择“PANTONE（R） metallic coated”选项，作为“轮廓”层的线型颜色。 （4）为“轮廓”层选择“线型”为默认的连续线型“Continuous”。 （5）为“轮廓”层选择“线宽”为0.30mm。 （6）在“图层特性管理器”中，单击“新建图层”按钮，修改图层名称为 “中心线”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1 AutoCAD在建筑制图中的应用
经过十几年的发展，AutoCAD建筑制图在中国得到了广泛的应用。几乎所 有的设计院都采用AutoCAD绘图，各高等院校、中职中专以及培训机构都开设 了AutoCAD建筑制图的相关课程。最新的版本AutoCAD 2008在界面设计、三维 建模和渲染等方面进行了加强，可以帮助用户更好地从事建筑图形设计。
1.2 AutoCAD 2008的界面组成
AutoCAD 2008工作界面中大部分元素的用法和功能与Windows应用程序一 样，主要包括标题栏、菜单栏、工具栏、绘图区、命令行提示区、状态栏以及 面板控制台等，下面分别介绍这些界面元素。
标题栏 菜单栏 “面板”选项板 工具栏 绘图窗口 命令行与文本窗口 状态栏
第01章 AutoCAD 2008 基础
AutoCAD是美国Autodesk公司开发的一款面向大众的计算机辅助设计软件， 也是当今最优秀最流行的计算机辅助设计软件之一，它拥有众多的应用领域和 最广泛的用户群。无论是普通用户还是高端用户，都可以利用AutoCAD来为自 己的设计工作服务。
目前，AutoCAD主要运用于工程设计领域，包括建筑设计、装饰装修设计、 机械设计、模具设计、工业设计等众多领域。由于AutoCAD操作简便易学，用 户可以通过短时间的学习来快速掌握该软件的使用方法，所以它成为了当今最 受用户欢迎的计算机辅助设计软件。
自动缩放 锁定 清除屏幕
栅格模式 极轴模式 对象追踪 动态输入 模型或图纸空间
注释比例 注释可见性 状态行菜单
1.3 AutoCAD 2008的工作空间
工作空间是经过分组和组织的菜单栏、工具栏、选项板的组合，使用工作 空间时，只会显示特定的菜单栏、工具栏和选项板，从而方便用户执行操作。 中文版AutoCAD 2008为用户提供了“二维草图与注释”、“三维建模”和 “AutoCAD经典”3种工作空间，默认情况下打开的是“二维草图与注释”工作 空间，上一节介绍的AutoCAD工作界面就是处于该工作空间下的标准界面。
1.4.2 打开图形文件
选择“文件”|“打开”命令，或在“标准注释”工具栏中单击“打开” 按钮 ，此时将打开“选择文件”对话框，在该对话框的文件列表框中，选择 需要打开的图形文件，单击“打开”按钮即可打开图形文件。
1.4.3 保存图形文件
在AutoCAD中，可以使用多种方式将所绘图形以文件形式存入磁盘。例如， 可以选择“文件”|“保存”命令，或在“标准注释”工具栏中单击“保存” 按钮 ，以当前使用的文件名保存图形；也可以选择“文件”|“另存为”命令， 将当前图形以新的名称保存。
1.2.2 菜单栏
中文版AutoCAD 2008的菜单栏由“文件”、“编辑”、“视图”等菜单组 成，它们几乎包括了AutoCAD中全部的功能和命令。
命令后跟有组合键，表示直接 按组合键即可执行相应命令
命令后跟有快捷键，表示打开 该菜单时，按下快捷键即可执 行相应命令
命令后跟有“ ”，表示该命令 下还有子命令
1.2.6 命令行与文本窗口
“命令行”窗口位于绘图窗口的底部，用于接收输入的命令，并显示 AutoCAD提示信息。在AutoCAD 2008中，“命令行”窗口可以拖放为浮动窗口 。
1.2.7 状态栏
状态栏用来显示AutoCAD当前的状态，如当前光标的坐标、命令和按钮的 说明等。
坐标
捕捉模式 正交模式 对象捕捉模式 允许/禁止动态 UCS 线宽控制
标题栏
控制台
菜单栏 “工作空间” “标准注释”
工具栏
工具栏
绘图区
命令行提示区 状态栏
十字光标
1.2.1 标题栏
标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文 件名等信息，如果是AutoCAD默认的图形文件，其名称为DrawingN.dwg( N是数 字)。单击标题栏右端的 按钮，可以最小化、最大化或关闭应用程序窗口。标 题栏最左边是应用程序的小图标，单击它将会弹出一个AutoCAD窗口控制下拉 菜单，可以执行最小化或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD等 操作。
1.4 管理图形文件
在AutoCAD中，图形文件管理一般包括创建新图形文件、打开已有的图形 文件、保存图形文件、加密图形文件及关闭图形文件等。
创建新图形文件 打开图形文件 保存图形文件 加密保护绘图文件 关闭图形文件
1.4.1 创建新图形文件
选择“文件”|“新建”命令，或在“标准注释”工具栏中单击“新建” 按钮 ，可以创建新图形文件，此时将打开“选择样板”对话框。在“选择样 板”对话框中，可以在样板列表框中选中某一个样板文件，这时在右侧的“预 览”框中将显示出该样板的预览图像，单击“打开”按钮，可以将选中的样板 文件作为样板来创建新图形。
1.4.4 加密保护绘图数据
在AutoCAD 2008中，可以使用密码保护功能对文件进行加密保存，没有正 确密码的用户将不能打开该文件进行操作。选择“文件”|“保存”或“文 件”|“另存为”命令时，将打开“图形另存为”对话框。在该对话框中选择 “工具”|“安全选项”命令，此时将打开“安全选项”对话框，在该对话框 中对数据进行加密。
1.2.4 工具栏
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表示的命令 按钮。在AutoCAD中，系统共提供了20多个已命名的工具栏。默认情况下， “工作空间”和“标准注释”工具栏处于打开状态。
1.2.5 绘图窗口
在AutoCAD中，绘图窗口是绘图工作区域，所有的绘图结果都反映在这个 窗口中。可以根据需要关闭其周围和里面的各个工具栏，以增大绘图空间。如 果图纸比较大，需要查看未显示部分时，可以单击窗口右边与下边滚动条上的 箭头，或拖动滚动条上的滑块来移动图纸。
命令呈现灰色，表示该命令在 当前状态下不可使用 命令后跟有“…”，表示执行该 命令可打开一个对话框
1.2.3 “面板”选项板
面板是一种特殊的选项板，用于显示与基于任务的工作空间关联的按钮和 控件，AutoCAD 2008增强了该功能。它包含了9个新的控制台，更易于访问图 层、注解比例、文字、标注、多种箭头、表格、二维导航、对象属性以及块属 性等多种控制，提高工作效率。
