直拉法生产单晶硅

直拉法单晶硅-回复单晶硅是一种具有高纯度的硅晶体，具有优异的光电性能和热电性能，广泛应用于电子器件和太阳能电池等领域。

本文将以“直拉法单晶硅”为主题，详细介绍直拉法制备单晶硅的步骤和工艺。

一、什么是直拉法单晶硅？直拉法单晶硅是一种通过直接拉取的方法制备的高纯度硅晶体。

该方法通过溶解高纯度的多晶硅在熔融的硅熔体中，然后逐渐拉伸出一根单晶硅柱。

得到的单晶硅柱可以被切割成具有特定晶向的晶圆，用于制备半导体器件和太阳能电池等。

二、直拉法制备单晶硅的步骤：1. 原材料准备：选择高纯度的多晶硅作为原材料，通常其纯度需达到99.9999以上。

这种高纯度的多晶硅块通常是由卤化硅还原法制备而来。

2. 熔炼硅熔体：将高纯度多晶硅块放入石英玻璃坩埚中，然后将坩埚放入电阻加热炉中进行熔炼。

在特定的温度和保温时间下，多晶硅逐渐熔化成硅熔体。

3. 准备拉晶装置：将石英棒固定在拉晶装置上，调整装置的温度和拉伸速度等参数，使其适合拉晶过程。

4. 开始拉晶：将熔融的硅熔体与石英棒接触，通过向上拉伸石英棒，使熔体附着在棒的一端，并由此逐渐形成硅晶体。

拉晶过程中需要控制温度、拉伸速度以及拉伸方向等参数，以保证拉晶产生单晶硅。

5. 晶柱切割：拉晶结束后，得到的硅晶体为一根长柱状，可以根据具体需要切割成不同规格和方向的晶圆。

切割过程需要使用专业的切割设备和切割工艺，以获得所需的单晶硅片。

三、直拉法制备单晶硅的工艺特点：1. 高纯度：直拉法制备的单晶硅可以达到非常高的纯度要求，这对于一些对杂质含量极为敏感的电子器件非常重要。

2. 大尺寸：直拉法制备的单晶硅柱可以达到较大的尺寸，使得每次拉晶得到的单晶硅片面积更大，提高了生产效率。

3. 较低的缺陷密度：直拉法制备的单晶硅的晶界和缺陷密度较低，有利于提高电子器件的性能。

4. 可重复性好：直拉法制备单晶硅的过程相对稳定，能够实现较好的生产批量一致性和可重复性。

四、直拉法制备单晶硅的应用：1. 半导体器件：直拉法制备的单晶硅片广泛应用于集成电路、晶体管、场效应晶体管等半导体器件的制造。

单晶硅的生长方法1. 直拉法呀，就像我们小时候搭积木一样，一点点把单晶硅拉起来。

你看，在一个高温的坩埚里，把多晶硅熔化，然后用一根细细的籽晶去慢慢往上提拉，哇，单晶硅就这么神奇地生长出来啦！就像盖高楼一样，一层一层的。

2. 区熔法呢，这可有意思了，就好比是在一个局部区域进行一场特殊的“培育”。

把一根多晶硅棒固定，然后用一个加热环在上面移动，加热的地方就熔化啦，慢慢移动过去，单晶硅不就长出来了嘛！是不是很神奇呀！3. 外延生长法，哎呀呀，就好像给单晶硅穿上一件新衣服一样。

在一个已经有单晶硅的衬底上，让气态的反应物沉积上去，形成新的单晶硅层，这就像给它装饰打扮一番呢！4. 气相沉积法，就如同是在空中“变魔术”，让那些气体中的硅原子乖乖地聚集在一起变成单晶硅。

比如把含硅的气体通入反应室，它们就会乖乖地在合适的地方沉积下来成为单晶硅啦，多奇妙呀！5. 分子束外延法，这可是个精细活儿呀，就像一个细心的工匠在雕琢一件艺术品。

通过精确控制分子束的流量和方向，让单晶硅完美地生长出来，厉害吧！6. 固相晶体生长法，这就像是在一个安静的角落默默努力的小伙伴。

在固体状态下，通过一些特殊的条件，让单晶硅悄悄地生长，给人一种很踏实的感觉呢！7. 助熔剂法，好比是有了一个好帮手一样。

加入助熔剂来帮助单晶硅生长，就像有人在旁边助力，让单晶硅长得更好更快呢！8. 水热法，哇哦，就如同在一个温暖的水中“孕育”着单晶硅。

在特定的温度和压力下，让单晶硅在水中生长，是不是很特别呀！9. 熔盐法，这就好像是在一个充满魔法的盐世界里让单晶硅现身。

利用熔盐作为介质，单晶硅就神奇地冒出来啦，真的好有趣呀！10. 等离子体增强化学气相沉积法，就像有一股神奇的力量在推动着单晶硅生长。

利用等离子体来增强反应，让单晶硅快快长大，太有意思啦！我觉得呀，这些单晶硅的生长方法都好神奇，各有各的独特之处，都为我们的科技发展做出了重要贡献呢！。

单晶硅的详细工艺流程单晶硅可是个超级有趣的东西呢！那我就来给你唠唠它的详细工艺流程吧。

一、原料准备。

单晶硅的原料那就是多晶硅啦。

多晶硅就像是一群小伙伴聚在一起，但是呢，为了得到单晶硅，得把它们变成更适合加工的状态。

这就好比要把一群有点乱乱的小朋友排好队一样。

多晶硅要先被加工成块状或者棒状，而且纯度得特别高才行哦。

纯度高就像是小朋友们都干干净净、整整齐齐的。

要是纯度不够，那后面做出来的单晶硅可就不那么完美啦。

二、晶体生长。

1. 直拉法。

这是一种很常用的方法呢。

就好像是从一群小伙伴里拉出来一个小领袖一样。

把多晶硅原料放到一个石英坩埚里，然后用加热器把它加热到超级热，热到都融化成液态了，就像把一块糖加热融化成糖浆一样。

然后呢，在这个液态的多晶硅里放入一颗小小的单晶硅籽晶，这颗籽晶就像是一个小种子。

慢慢地把籽晶往上拉，液态的多晶硅就会按照籽晶的样子一层一层地凝固，最后就长成了一根长长的单晶硅棒。

这个过程可不能着急哦，要是拉得太快或者太慢，都会影响单晶硅的质量呢。

就像种小树苗一样，浇水太多或者太少都不行。

2. 区熔法。

这个方法也很特别。

它是把多晶硅棒的一部分加热融化，然后让这个融化的区域慢慢移动，就像一个小火球在多晶硅棒上滚动一样。

在这个过程中，也是靠着籽晶来引导晶体的生长。

这种方法做出来的单晶硅纯度会更高一些，就像是经过了更严格训练的小战士一样，质量那是相当不错的。

三、加工处理。

1. 切割。

长出来的单晶硅棒可不能就这么直接用，得把它切成一片片的。

这个切割就像是切面包一样，不过可不能切得歪歪扭扭的哦。

现在有很多很厉害的切割技术，比如用金刚线切割。

切割出来的硅片要薄厚均匀，要是有的地方厚有的地方薄，就像做出来的饼干有的地方厚有的地方薄一样，是不合格的。

2. 研磨和抛光。

切好的硅片表面还不够光滑，就像刚从地里挖出来的土豆，表面坑坑洼洼的。

这时候就需要研磨和抛光啦。

研磨就像是用小砂纸轻轻地打磨，把那些不平整的地方磨掉。

直拉单晶硅工艺流程1. 原料准备直拉单晶硅工艺的第一步是原料准备。

通常使用的原料是高纯度的二氧化硅粉末。

这些二氧化硅粉末需要经过精细的加工和净化，以确保最终制备出的单晶硅质量优良。

2. 熔炼接下来是熔炼过程。

将经过净化的二氧化硅粉末与掺杂剂（通常是磷或硼）混合，然后放入石英坩埚中，在高温高压的环境下进行熔炼。

熔炼过程中，二氧化硅和掺杂剂会发生化学反应，形成多晶硅。

3. 晶棒拉制在熔炼完成后，需要进行晶棒拉制。

这一步是直拉单晶硅工艺的核心步骤。

首先，将熔融的多晶硅放入拉棒机中，然后慢慢地将晶棒拉出。

在拉制的过程中，需要控制温度和拉速，以确保晶棒的质量和直径的均匀性。

4. 晶棒切割拉制完成后，晶棒需要进行切割。

通常使用线锯或者线切割机对晶棒进行切割，将其切成薄片，即所谓的晶圆。

晶圆的直径和厚度可以根据具体的需要进行调整。

5. 晶圆抛光切割完成后，晶圆表面会有一定的粗糙度，需要进行抛光。

晶圆抛光是为了去除表面的缺陷和提高表面的光洁度，以便后续的加工和制备。

6. 接触式氧化晶圆抛光完成后，需要进行接触式氧化。

这一步是为了在晶圆表面形成一层氧化层，以改善晶圆的电学性能和机械性能。

7. 晶圆清洗最后，晶圆需要进行清洗。

清洗过程中，会使用一系列的溶剂和超声波设备，将晶圆表面的杂质和污垢清洗干净，以确保晶圆的纯净度和光洁度。

通过以上步骤，直拉单晶硅工艺就完成了。

最终得到的单晶硅晶圆可以用于制备太阳能电池、集成电路和光电器件等各种应用。

直拉单晶硅工艺流程虽然复杂，但可以制备出质量优良的单晶硅，为半导体产业的发展提供了重要的支持。

直拉法单晶硅的工艺流程
直拉法生长单晶硅的主要工艺流程为:准备→开炉→生长→停炉。

准备阶段先清洗和腐蚀多晶硅,去除表面的污物和氧化层,放人坩埚内。

K4T51163QG-HCE6再准备籽晶,籽晶作为晶核,必须挑选晶格完整性好的单晶,其晶向应与将要拉制的单晶锭的晶向一致,籽晶表面应无氧化层、无划伤。

最后将籽晶卡在拉杆卡具上。

开炉阶段是先开启真空设各将单晶生长室的真空度抽吸至高真空,一般在102Pa以上,通入惰性气体(如氩)及所需的掺杂气体,至一定真空度。

然后,打开加热器升温,同时打开水冷装置,通入冷却循环水。

硅的熔点是1417℃,待多晶硅完全熔融,坩埚温度升至约14⒛℃。

生长过程可分解为5个步骤:引晶→缩颈→放肩→等径生长→收尾。

引晶又称为下种,是将籽晶与熔体很好地接触。

缩颈是在籽晶与生长的单晶锭之问先收缩出晶颈,晶颈最细部分直径只有2~3mm。

放肩是将晶颈放大至所拉制晶锭的直径尺寸,再等径生长硅锭.直至耗尽坩埚内的熔体硅。

最后收尾结束单晶生长。

晶体生长中,控制拉杆提拉速度和转速、坩埚温度及坩埚反向转速是很重要的,硅锭的直径和生长速度与上述囚素有关。

在坩埚温度、坩埚反向转速一定时,主要通过控制拉杆提拉速度来控制硅锭的生长。

即籽晶熔接好后先快速提拉进行缩颈,再渐渐放慢提拉度进行放肩至所需直径,最后等速拉出等径硅锭。

CZ直拉法，又称为柴可拉斯基法，是一种常用的单晶硅制造方法。

其原理是将高
纯度的多晶硅原料放置在石英坩埚中，在高纯惰性气体的保护下加热熔化，再将单晶硅籽晶插入熔体表面，待籽晶与熔体达到熔化点后，随着籽晶的提拉晶体逐渐生
长形成单晶硅棒。

具体来说，CZ直拉法的原理可以分为以下几个步骤：
1.将高纯度的多晶硅原料放入石英坩埚中，加热至熔化。

2.将单晶硅籽晶插入熔体表面，籽晶的插入角度和深度都有严格的要求，以确保晶体
生长的质量。

3.通过控制温度和熔体的流动，使籽晶与熔体达到熔化点，并保持一定的时间，使籽
晶与熔体发生一定的界面反应。

4.在一定的拉速下，通过控制系统使籽晶以一定的速度向上提拉，同时保持一定的温
度梯度，使晶体逐渐生长。

5.随着提拉高度的增加，逐渐减小拉速，使晶体生长速度逐渐减小，直至晶体生长结
束。

在整个CZ直拉法过程中，需要严格控制温度、熔体流动、籽晶插入角度和深度、
拉速等参数，以确保晶体生长的质量和稳定性。

此外，还需要对单晶硅棒进行加工和切割，以满足不同领域的需求。

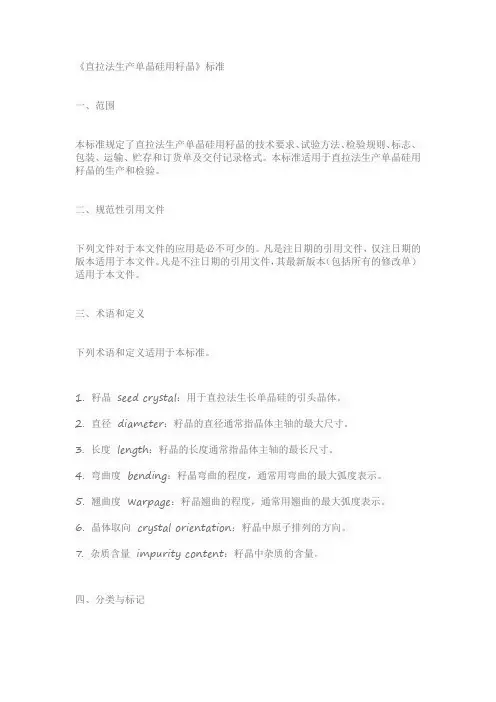

《直拉法生产单晶硅用籽晶》标准一、范围本标准规定了直拉法生产单晶硅用籽晶的技术要求、试验方法、检验规则、标志、包装、运输、贮存和订货单及交付记录格式。

本标准适用于直拉法生产单晶硅用籽晶的生产和检验。

二、规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

三、术语和定义下列术语和定义适用于本标准。

1. 籽晶seed crystal：用于直拉法生长单晶硅的引头晶体。

2. 直径diameter：籽晶的直径通常指晶体主轴的最大尺寸。

3. 长度length：籽晶的长度通常指晶体主轴的最长尺寸。

4. 弯曲度bending：籽晶弯曲的程度，通常用弯曲的最大弧度表示。

5. 翘曲度warpage：籽晶翘曲的程度，通常用翘曲的最大弧度表示。

6. 晶体取向crystal orientation：籽晶中原子排列的方向。

7. 杂质含量impurity content：籽晶中杂质的含量。

四、分类与标记1. 籽晶按直径分为不同规格，通常有3英寸（76.2mm）、4英寸（101.6mm）、6英寸（152.4mm）等。

2. 每个规格的籽晶应按其直径、长度、弯曲度、翘曲度、晶体取向和杂质含量进行标记。

五、要求1. 直径：籽晶直径应符合相关规定或客户要求。

2. 长度：籽晶长度应符合相关规定或客户要求。

3. 弯曲度：籽晶弯曲度应不大于0.5°。

4. 翘曲度：籽晶翘曲度应不大于0.2°。

5. 晶体取向：籽晶晶体取向应符合相关规定或客户要求。

6. 杂质含量：籽晶杂质含量应符合相关规定或客户要求。

7. 其他要求：根据订货单或客户要求，可对籽晶的其他性能指标进行约定。

六、试验方法1. 直径测量：采用精度不低于±0.05mm的量具进行测量。

测量时，应尽量减小测量误差。

2. 长度测量：采用精度不低于±0.1mm的量具进行测量。
