下载文档原格式
直拉法单晶硅-回复单晶硅是一种具有高纯度的硅晶体，具有优异的光电性能和热电性能，广泛应用于电子器件和太阳能电池等领域。
本文将以“直拉法单晶硅”为主题，详细介绍直拉法制备单晶硅的步骤和工艺。
一、什么是直拉法单晶硅？直拉法单晶硅是一种通过直接拉取的方法制备的高纯度硅晶体。
该方法通过溶解高纯度的多晶硅在熔融的硅熔体中，然后逐渐拉伸出一根单晶硅柱。
得到的单晶硅柱可以被切割成具有特定晶向的晶圆，用于制备半导体器件和太阳能电池等。
二、直拉法制备单晶硅的步骤：1. 原材料准备：选择高纯度的多晶硅作为原材料，通常其纯度需达到99.9999以上。
这种高纯度的多晶硅块通常是由卤化硅还原法制备而来。
2. 熔炼硅熔体：将高纯度多晶硅块放入石英玻璃坩埚中，然后将坩埚放入电阻加热炉中进行熔炼。
在特定的温度和保温时间下，多晶硅逐渐熔化成硅熔体。
3. 准备拉晶装置：将石英棒固定在拉晶装置上，调整装置的温度和拉伸速度等参数，使其适合拉晶过程。
4. 开始拉晶：将熔融的硅熔体与石英棒接触，通过向上拉伸石英棒，使熔体附着在棒的一端，并由此逐渐形成硅晶体。
拉晶过程中需要控制温度、拉伸速度以及拉伸方向等参数，以保证拉晶产生单晶硅。
5. 晶柱切割：拉晶结束后，得到的硅晶体为一根长柱状，可以根据具体需要切割成不同规格和方向的晶圆。
切割过程需要使用专业的切割设备和切割工艺，以获得所需的单晶硅片。
三、直拉法制备单晶硅的工艺特点：1. 高纯度：直拉法制备的单晶硅可以达到非常高的纯度要求，这对于一些对杂质含量极为敏感的电子器件非常重要。
2. 大尺寸：直拉法制备的单晶硅柱可以达到较大的尺寸，使得每次拉晶得到的单晶硅片面积更大，提高了生产效率。
3. 较低的缺陷密度：直拉法制备的单晶硅的晶界和缺陷密度较低，有利于提高电子器件的性能。
4. 可重复性好：直拉法制备单晶硅的过程相对稳定，能够实现较好的生产批量一致性和可重复性。
四、直拉法制备单晶硅的应用：1. 半导体器件：直拉法制备的单晶硅片广泛应用于集成电路、晶体管、场效应晶体管等半导体器件的制造。
毕业设计（论文）-直拉单晶硅的制备题目：直拉法制备单晶硅的研究摘要：单晶硅是目前最广泛应用于光电子器件和太阳能电池领域的材料之一。
本研究主要通过直拉法制备单晶硅，并对其制备过程中的影响因素进行研究和优化。
使用不同的原料、控制拉丝速度和控制拉丝温度等参数进行实验，并通过光学显微镜、扫描电子显微镜和X射线衍射仪等手段进行表征和分析。
关键词：单晶硅、直拉法、控制参数、光电子器件、太阳能电池1. 引言随着科技的快速发展，光电子器件和太阳能电池作为可再生能源领域的重要组成部分，对高纯度、大尺寸、无缺陷的单晶硅的需求越来越大。
直拉法是一种广泛应用于制备单晶硅的方法，通过控制拉丝过程中的参数，可以获得高质量的单晶硅。
2. 直拉法的工作原理直拉法制备单晶硅的过程主要包括原料准备、熔化、拉丝和固化等阶段。
在拉丝过程中，通过初始晶种的引入和拉丝速度的控制，可以实现单晶硅的制备。
3. 影响直拉法制备单晶硅的因素3.1 原料选择：原料的纯度和成分对单晶硅的质量有着重要影响，不同的原料对单晶硅的生长速率和晶体结构有不同的影响。
3.2 拉丝速度：拉丝速度对于单晶硅的形成和生长起到至关重要的作用，过快或过慢的拉丝速度都会影响单晶硅的质量。
3.3 拉丝温度：拉丝温度对单晶硅晶体的质量和纯度有很大影响，需在合适的温度范围内进行控制。
4. 实验设计和结果分析4.1 实验材料和设备的选择：选用高纯度硅片作为原料，使用恒温炉和拉丝机进行实验。
4.2 实验步骤：控制不同拉丝速度和拉丝温度下的直拉法实验。
4.3 结果分析：通过光学显微镜、扫描电子显微镜和X射线衍射仪等手段对实验结果进行表征和分析。
5. 结论本研究通过直拉法制备单晶硅的实验，得出了原料选择、拉丝速度和拉丝温度对制备单晶硅的影响，并优化了制备过程中的参数，从而获得了高质量的单晶硅。

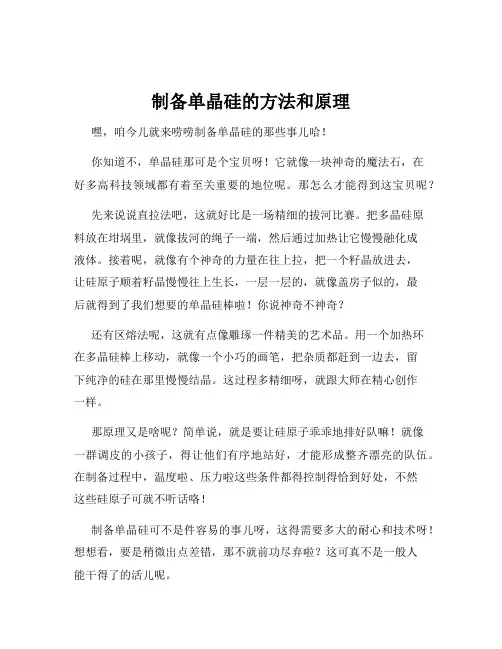

制备单晶硅的方法和原理嘿，咱今儿就来唠唠制备单晶硅的那些事儿哈！你知道不，单晶硅那可是个宝贝呀！它就像一块神奇的魔法石，在好多高科技领域都有着至关重要的地位呢。
那怎么才能得到这宝贝呢？先来说说直拉法吧，这就好比是一场精细的拔河比赛。
把多晶硅原料放在坩埚里，就像拔河的绳子一端，然后通过加热让它慢慢融化成液体。
接着呢，就像有个神奇的力量在往上拉，把一个籽晶放进去，让硅原子顺着籽晶慢慢往上生长，一层一层的，就像盖房子似的，最后就得到了我们想要的单晶硅棒啦！你说神奇不神奇？还有区熔法呢，这就有点像雕琢一件精美的艺术品。
用一个加热环在多晶硅棒上移动，就像一个小巧的画笔，把杂质都赶到一边去，留下纯净的硅在那里慢慢结晶。
这过程多精细呀，就跟大师在精心创作一样。
那原理又是啥呢？简单说，就是要让硅原子乖乖地排好队嘛！就像一群调皮的小孩子，得让他们有序地站好，才能形成整齐漂亮的队伍。
在制备过程中，温度啦、压力啦这些条件都得控制得恰到好处，不然这些硅原子可就不听话咯！制备单晶硅可不是件容易的事儿呀，这得需要多大的耐心和技术呀！想想看，要是稍微出点差错，那不就前功尽弃啦？这可真不是一般人能干得了的活儿呢。
咱再想想，要是没有单晶硅，那我们的电子设备得成啥样呀？那些智能手机、电脑啥的还能这么好用吗？所以说呀，制备单晶硅的方法和原理可太重要啦！你说这科技的力量是不是很神奇？能把这些看起来普普通通的材料变成这么厉害的东西。
我们的生活不就是因为这些科技的进步才变得越来越好的嘛！总之呢，制备单晶硅这事儿可不简单，方法和原理都得好好研究。
这就像是打开科技大门的一把钥匙，有了它，我们才能在科技的世界里畅游无阻呀！希望以后能有更多更好的方法来制备单晶硅，让我们的生活变得更加美好！。

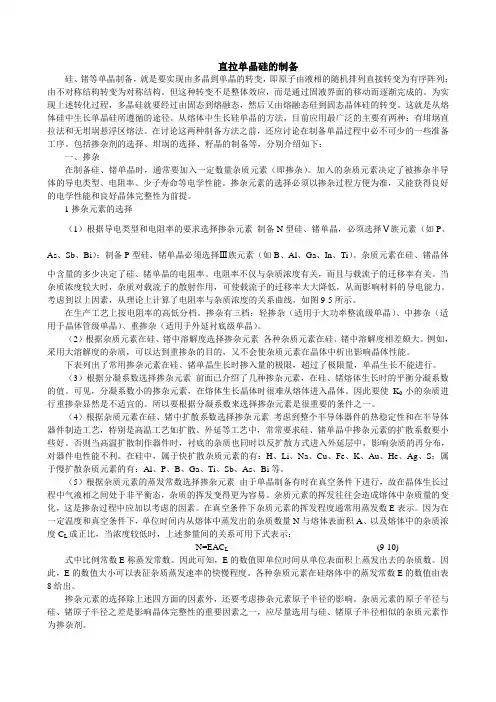

直拉单晶硅的制备硅、锗等单晶制备，就是要实现由多晶到单晶的转变，即原子由液相的随机排列直接转变为有序阵列；由不对称结构转变为对称结构。
但这种转变不是整体效应，而是通过固液界面的移动而逐渐完成的。
为实现上述转化过程，多晶硅就要经过由固态到熔融态，然后又由熔融态硅到固态晶体硅的转变。
这就是从熔体硅中生长单晶硅所遵循的途径。
从熔体中生长硅单晶的方法，目前应用最广泛的主要有两种：有坩埚直拉法和无坩埚悬浮区熔法。
在讨论这两种制备方法之前，还应讨论在制备单晶过程中必不可少的一些准备工序。
包括掺杂剂的选择、坩埚的选择、籽晶的制备等，分别介绍如下：一、掺杂在制备硅、锗单晶时，通常要加入一定数量杂质元素（即掺杂）。
加入的杂质元素决定了被掺杂半导体的导电类型、电阻率、少子寿命等电学性能。
掺杂元素的选择必须以掺杂过程方便为准，又能获得良好的电学性能和良好晶体完整性为前提。
1掺杂元素的选择（1）根据导电类型和电阻率的要求选择掺杂元素制备N型硅、锗单晶，必须选择Ⅴ族元素（如P、As、Sb、Bi）；制备P型硅、锗单晶必须选择Ⅲ族元素（如B、Al、Ga、In、Ti）。
杂质元素在硅、锗晶体中含量的多少决定了硅、锗单晶的电阻率。
电阻率不仅与杂质浓度有关，而且与载流子的迁移率有关。
当杂质浓度较大时，杂质对载流子的散射作用，可使载流子的迁移率大大降低，从而影响材料的导电能力。
考虑到以上因素，从理论上计算了电阻率与杂质浓度的关系曲线，如图9-5所示。
在生产工艺上按电阻率的高低分档。
掺杂有三档：轻掺杂（适用于大功率整流级单晶）、中掺杂（适用于晶体管级单晶）、重掺杂（适用于外延衬底级单晶）。
（2）根据杂质元素在硅、锗中溶解度选择掺杂元素各种杂质元素在硅、锗中溶解度相差颇大。
例如，采用大溶解度的杂质，可以达到重掺杂的目的，又不会使杂质元素在晶体中析出影响晶体性能。
下表列出了常用掺杂元素在硅、锗单晶生长时掺入量的极限，超过了极限量，单晶生长不能进行。
直拉单晶硅工艺流程直拉单晶硅工艺流程直拉单晶硅是一种用于制备硅片的工艺流程，常用于太阳能电池板制造。
下面将介绍直拉单晶硅的工艺流程。
首先，制备源硅材料。
该工艺流程需要用到高纯度的硅材料，通常采用电石法或气相法制备。
电石法中，将优质的石英矿石与煤、木炭等还原剂混合，在电弧炉中高温还原制备气体硅烷。
气相法则通过加热二氯硅烷等有机硅物质，制备出高纯度的单晶硅。
接下来，准备单晶硅材料。
将制备好的高纯度硅材料溶解在溶剂中，形成单晶硅溶液。
然后将溶液倒入特制的石英坩埚中，并在高温下进行晶体生长。
在晶体生长过程中，控制好温度和浓度，使得硅原子有序排列，最终形成单晶硅。
然后，进行单晶硅块切割。
将生长好的单晶硅块取出，经过去刺槽和打磨处理，将边界去除，得到整齐的单晶硅块。
接下来，使用线锯将单晶硅块切割成厚度约为200至300微米的硅片。
接下来是表面处理。
将切割好的硅片进行去氧化处理，去除表面的氧化层。
然后使用化学或机械方法对硅片表面进行抛光处理，使其表面光洁度达到要求。
随后是掺杂过程。
通过扩散、离子注入或气相外延等方法，在硅片上注入掺杂剂，以改变硅片的电学性质。
例如，在太阳能电池板制造中，通常将硼或磷等掺杂剂注入硅片，形成PN结构。
最后是光刻和化学蚀刻。
光刻是将光引进硅片中，通过掩膜技术在硅片上形成微观结构。
然后使用化学蚀刻液将不需要的部分腐蚀掉。
通过光刻和化学蚀刻的反复过程，可以制备出太阳能电池板的各种结构和电路。
总结起来，直拉单晶硅的工艺流程包括制备源硅材料、单晶硅生长、切割、表面处理、掺杂、光刻和化学蚀刻等步骤。
这个工艺流程是制备太阳能电池板所必须的，通过不断探索和改进工艺，可以提高单晶硅的质量和效率，推动太阳能电池板的发展。
直拉法制备单晶硅的原理宝子，今天咱来唠唠直拉法制备单晶硅这个超酷的事儿。
你知道单晶硅不？那可是个超级重要的材料呢。
就像是科技世界里的小明星，好多高科技产品都离不开它。
那这个直拉法呀，就像是一场神奇的魔法表演，把硅变成我们想要的单晶硅。
直拉法的舞台呢，是一个特制的坩埚。
这个坩埚就像是一个小房子，里面住着硅原料。
这些硅原料可不是随随便便的硅哦，它们得是纯度比较高的多晶硅。
就像一群小伙伴，在这个坩埚小房子里等着被变成更厉害的单晶硅。
然后呢，有一个籽晶，这个籽晶就像是一颗种子。
你想啊，种子是能长出大树的，这个籽晶呢，就能“长”出单晶硅。
把籽晶小心翼翼地放到硅原料的上面，就像是把种子种到土里一样。
不过这个“土”可是滚烫的硅原料呢。
接下来呀，就开始加热啦。
哇，那温度升得可高了，就像给这个坩埚里的硅原料和籽晶开了一场超级热的派对。
在这么高的温度下，硅原料就开始慢慢融化，变成了液态的硅。
这时候的硅就像是一滩超级热的小湖，亮晶晶的。
这时候神奇的事情发生啦。
因为籽晶是晶体结构的，它就像一个小队长，对周围那些液态的硅说：“小伙伴们，按照我的样子来站队吧。
”那些液态的硅就很听话地在籽晶的下面开始一层一层地排列起来，就像小朋友们排队一样整整齐齐。
这个过程就像是搭积木，不过是超级微观的积木哦。
随着时间的推移，这个按照籽晶结构排列的硅就越来越长，就像小树苗慢慢长成大树一样。
这个不断生长的单晶硅会被慢慢地往上拉，就像从井里打水一样，一点一点地把它拉出来。
在这个过程中，周围的环境要控制得特别好呢。
比如说温度，就像我们要给这个正在生长的单晶硅宝宝一个特别舒适的温度环境，不能太热也不能太冷，不然它就会长得不好啦。
而且呀，在拉的过程中，还得让单晶硅转圈圈呢。
就像小朋友跳舞一样，一边转一边往上长。
这样做是为了让单晶硅长得更均匀，就像我们做蛋糕的时候要把面糊搅拌均匀一样，这样做出来的蛋糕才好吃，这个单晶硅才长得好呢。
当这个单晶硅长到我们想要的长度的时候，就像小树苗长到合适的高度了，就可以把它从坩埚里取出来啦。
直拉单晶硅的八个过程直拉单晶硅是一种制备高纯度硅材料的重要方法，其过程包括八个步骤。
本文将从这八个步骤入手，详细介绍直拉单晶硅的制备过程。
第一步：原料准备直拉单晶硅的原料是高纯度硅，通常采用三氯化硅还原法制备。
在这个过程中，三氯化硅和氢气在高温下反应，生成高纯度的硅。
这个过程需要严格控制反应条件，以确保生成的硅具有足够的纯度。
第二步：熔炼将高纯度硅原料放入熔炉中，加热至高温，使其熔化。
在这个过程中，需要控制熔炉的温度和气氛，以确保硅的纯度和均匀性。
第三步：晶体种植将晶体种植棒浸入熔融硅中，使其表面形成一层硅晶体。
这个过程需要控制种植棒的温度和位置，以确保晶体的生长方向和均匀性。
第四步：晶体生长通过拉扯种植棒，使硅晶体逐渐生长。
这个过程需要控制拉扯速度和温度，以确保晶体的生长速度和均匀性。
第五步：晶体形成当晶体生长到一定长度时，将其从熔融硅中取出，形成一根硅晶棒。
这个过程需要控制取出的速度和位置，以确保晶体的形状和尺寸。
第六步：切割将硅晶棒切成一定长度的硅晶棒坯。
这个过程需要控制切割的位置和角度，以确保硅晶棒坯的尺寸和形状。
第七步：研磨将硅晶棒坯进行研磨，使其表面光滑。
这个过程需要控制研磨的压力和速度，以确保硅晶棒坯的表面质量。
第八步：抛光将硅晶棒坯进行抛光，使其表面更加光滑。
这个过程需要控制抛光的压力和速度，以确保硅晶棒的表面质量。
通过以上八个步骤，就可以制备出高纯度、高质量的直拉单晶硅。
这种材料在半导体、太阳能电池等领域有着广泛的应用。
直拉法单晶硅工艺过程和技术改进直拉法单晶硅工艺过程－引晶：通过电阻加热，将装在石英坩埚中的多晶硅熔化，并保持略高于硅熔点的温度，将籽晶浸入熔体，然后以一定速度向上提拉籽晶并同时旋转引出晶体；－缩颈：生长一定长度的缩小的细长颈的晶体，以防止籽晶中的位错延伸到晶体中；－放肩：将晶体控制到所需直径；－等径生长：根据熔体和单晶炉情况，控制晶体等径生长到所需长度；－收尾：直径逐渐缩小，离开熔体；－降温：降底温度，取出晶体，待后续加工直拉法－几个基本问题最大生长速度晶体生长最大速度与晶体中的纵向温度梯度、晶体的热导率、晶体密度等有关。
提高晶体中的温度梯度，可以提高晶体生长速度；但温度梯度太大，将在晶体中产生较大的热应力，会导致位错等晶体缺陷的形成，甚至会使晶体产生裂纹。
为了降低位错密度，晶体实际生长速度往往低于最大生长速度。
熔体中的对流相互相反旋转的晶体（顺时针）和坩埚所产生的强制对流是由离心力和向心力、最终由熔体表面张力梯度所驱动的。
所生长的晶体的直径越大（坩锅越大），对流就越强烈，会造成熔体中温度波动和晶体局部回熔，从而导致晶体中的杂质分布不均匀等。
实际生产中，晶体的转动速度一般比坩锅快1-3倍，晶体和坩锅彼此的相互反向运动导致熔体中心区与外围区发生相对运动，有利于在固液界面下方形成一个相对稳定的区域，有利于晶体稳定生长。
生长界面形状（固液界面）固液界面形状对单晶均匀性、完整性有重要影响，正常情况下，固液界面的宏观形状应该与热场所确定的熔体等温面相吻合。
在引晶、放肩阶段，固液界面凸向熔体，单晶等径生长后，界面先变平后再凹向熔体。
通过调整拉晶速度，晶体转动和坩埚转动速度就可以调整固液界面形状。
生长过程中各阶段生长条件的差异直拉法的引晶阶段的熔体高度最高，裸露坩埚壁的高度最小，在晶体生长过程直到收尾阶段，裸露坩埚壁的高度不断增大，这样造成生长条件不断变化（熔体的对流、热传输、固液界面形状等），即整个晶锭从头到尾经历不同的热历史：头部受热时间最长，尾部最短，这样会造成晶体轴向、径向杂质分布不均匀。
