卷取机轴承室磨损如此修复可以避免报废

1、设备简介卡伦赛尔卷取机因其具有生产效率高，卷取带钢质量好、占地空间小、设备紧凑、维护成本低等特点，被广泛应用于冷轧轧线。

卡伦赛尔卷取机位于冷轧轧线尾部，用于将连轧机组轧出的钢带卷取成卷，同时还为末架次轧机提供轧制张力。

其结构（见图1）主要由：转盘、1#卷筒、2#卷筒、助卷辊、卸卷车组成。

图1-卡伦赛尔卷取机结构1-转盘；2-卷筒1#；3-卷筒2#；4-穿带支撑；5-皮带助卷器；6-卸卷车；7-卷取支撑；8-上助卷辊；9-钢带；10-下助卷辊2、设备问题某钢铁厂冷轧车间卡伦赛尔卷取机1#卷筒出现跳动大、断螺栓等问题，跳动值为1mm，导致成品卷取效果不良。

在中修时将芯轴拆卸后发现芯轴轴套配合面出现磨损、点蚀情况（见图2），损坏深度在2mm左右。

且芯轴配合面也有明显锈蚀。

图2-卡伦赛尔卷取机1#卷筒芯轴及轴套损坏情况 3、 问题分析卡伦赛尔卷取机的卷取工作主要是靠芯轴的转动来实现的，在完后卷取工作后，卷取支撑撤回开始进行卸卷工作时芯轴受钢带压力较大，一旦螺栓松动预紧力失效势必造成芯轴外退，造成芯轴与轴套配合面出现间隙，在芯轴运行时容易出现因相对运动造成的磨损。

若不及时处理最终会导致频繁断螺栓问题，直接影响设备正常运行，致使产品卷取质量下降。

4、修复工艺对比分析4.1补焊、熔覆修复工艺针对轴或轴套此类磨损问题传统修复工艺往往是进行补焊或熔覆后机加工修复，但由于首卡伦赛尔卷取机结构影响，没有现场修复的实施空间。

4.2更换轴套针对卡伦赛尔卷取机轴套磨损问题企业通常是进行更换处理，但由于更换轴套工期较长，在中修期间难以实现。

4.3高分子复合材料修复工艺采用高分子复合材料修复工艺通常根据不同磨损情况采用不同修复方案。

利用高分子复合材料现场对磨损部位进行修复，在保证修复精度和满足安装要求的基础上，无需对设备进行大量拆卸，修复周期短，一般8-12小时内完成修复和安装工作。

另外选取合适的复合材料修复工艺以满足设备运行条件。

卷取机轴承室磨损了该如何维修呢？
关键词：卷取机轴承室磨损，卷取机轴承室维修，轴承室磨损维修
卷取机是将产品卷成卷的机械设备，在很多行业都有应用。

卷取机主要用于将长轧件卷绕成盘材或板卷。

在现代化的冷轧带钢车间里，卷取机还广泛用于剪切、酸洗、修磨后抛光热处理、镀锡和镀锌等机组中。

由于卷取机在运行过程中承受的力矩或振动较大，常会引起传动系统故障，常见的有轴承室、轴承位磨损等。

某企业轧机卷取机出现轴承室磨损现象，轴承室直径680mm，轴承宽度163mm，磨损不均匀，最深处约2mm。

针对于卷取机轴承室磨损问题，传统维修方法多以补焊或电刷镀修复为主，但两者均存在一定弊端：补焊易造成材质损伤，导致部件变形或断裂；而刷镀和喷涂往往需要外协，修复周期长、费用高，且以上两种方法都是用金属修复金属，无法改变“硬对硬”的配合关系，在各力综合作用下，仍会造成再次磨损。

针对于卷取机轴承室磨损问题，除了用补焊或电刷镀维修以外，还可以采用索雷技术维修，该技术在维修轴承室磨损方面的优势还是很明显的：可以完全在现场修复，不用对修复表面做二次加工处理，并且整个修复过程不会对设备本身材质及结构造成任何影响，安全可靠；维修材料的综合力学性能优于金属，其具备优异的“退让性”，不具备金属疲劳磨损特性和塑性变形性，因此长期使用过程中不会产生疲劳磨损、断裂的情况，所以保证设备长期运行过程中，静配合面之间不会因为疲劳磨损而产生间隙。

卷取机轴承室磨损现场维修情况：
(1)对轴承室磨损部位进行表面烤油、打磨、清洗等处理；
(2)按比例调和索雷碳纳米聚合物材料至均匀无色差；
(3)将材料涂抹至待修复部位，以未磨损面为基准，进行刮涂直至恢复原有尺寸；
(4)材料固化，即可完成修复。

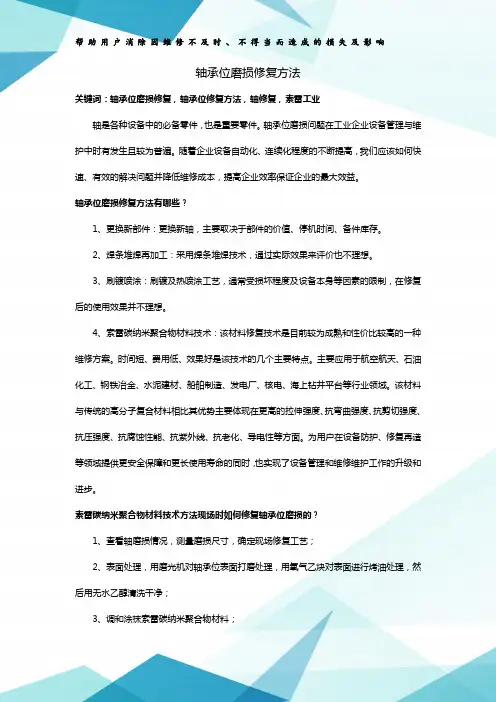

轴承位磨损修复方法关键词：轴承位磨损修复，轴承位修复方法，轴修复，索雷工业轴是各种设备中的必备零件，也是重要零件。

轴承位磨损问题在工业企业设备管理与维护中时有发生且较为普遍。

随着企业设备自动化、连续化程度的不断提高，我们应该如何快速、有效的解决问题并降低维修成本，提高企业效率保证企业的最大效益。

轴承位磨损修复方法有哪些？1、更换新部件：更换新轴，主要取决于部件的价值、停机时间、备件库存。

2、焊条堆焊再加工：采用焊条堆焊技术，通过实际效果来评价也不理想。

3、刷镀喷涂：刷镀及热喷涂工艺，通常受损坏程度及设备本身等因素的限制，在修复后的使用效果并不理想。

4、索雷碳纳米聚合物材料技术：该材料修复技术是目前较为成熟和性价比较高的一种维修方案。

时间短、费用低、效果好是该技术的几个主要特点。

主要应用于航空航天、石油化工、钢铁冶金、水泥建材、船舶制造、发电厂、核电、海上钻井平台等行业领域。

该材料与传统的高分子复合材料相比其优势主要体现在更高的拉伸强度、抗弯曲强度、抗剪切强度、抗压强度、抗腐蚀性能、抗紫外线、抗老化、导电性等方面。

为用户在设备防护、修复再造等领域提供更安全保障和更长使用寿命的同时，也实现了设备管理和维修维护工作的升级和进步。

索雷碳纳米聚合物材料技术方法现场时如何修复轴承位磨损的？1、查看轴磨损情况，测量磨损尺寸，确定现场修复工艺；2、表面处理，用磨光机对轴承位表面打磨处理，用氧气乙炔对表面进行烤油处理，然后用无水乙醇清洗干净；3、调和涂抹索雷碳纳米聚合物材料；4、用现场修复工艺手段恢复轴承位尺寸，等待材料固化；5、修磨轴承位尺寸，核实测量尺寸，回装轴承，修复完成。

轴承位磨损修复案例图片欣赏1.斗轮机轴承位磨损修复图片2.选粉机轴承位磨损修复图片。

工装法修复轴承位磨损工艺明细
在传动设备中轴承位磨损是企业生产设备中的常见问题，其轴承配合按运动元件摩擦性质的不同，分为滚动轴承和滑动轴承两类。

由于滚动轴承节能显著、维修方便、质量可靠等优势广泛用于各种旋转设备中。

轴承位磨损现象在企业中成为“跑圈”或“跑内套”等。

针对该问题的传统修复方法主要有补焊后机械加工、刷镀、喷涂；应急方法有打麻点、塞铜皮等。

由于现代化的生产工艺决定了对设备安全连续运行要求的提高，传统方法一定程度上受到制约；随着科技的发展和进步，新材料、新技术、新工艺的诞生为新时期设备管理提供了保障，为建立新的设备修复标准提供了依据和手段。

工装法修复轴承位磨损标准及工艺优势
1、避免拆卸；
2、缩短停机时间，降低劳动力，减少安全隐患及相关费用；
3、修复速度快，通常情况下2-4小时即可开机；
4、无热应力影响，修复后的设备接触面可实现99%以上，安全运行有保障；
5、避免报废，可重复修复，降低运行成本，减少库存备件压力。

轴承位磨损修复新标准——“工装法”现场修复
1、确定磨损尺寸、定位点后测量相关尺寸；
2、加工工装；
3、拆卸轴承座（室）或齿轮等，露出磨损部位；
4、表面除油；
5、按比例调和索雷SD7101H碳纳米聚合物材料；
6、涂抹材料，反复刮研确保材料与基体充分粘结；
7、工装内表面刷涂索雷SD7000脱模剂；
8、安装工装；
9、固化；可通过加温缩短固化时间；
10、拆除工装；
6、热装轴承。

索雷技术采用工装法修复轴承位磨损案例欣赏。
