第二节 纯电阻、纯电感与纯电容电路教学内容：主要讲三个问题：1.纯电路电流与电压的相位关系2..纯电路电流与电压的数量关系3.纯电路的功率关系教学方法：采用作图分析法教学课时：2×45 min 。
目的要求：使学生了解各种纯电路电流、电压的相位关系及功率关系。
重点难点：重点：三大关系；难点：纯电感电路电流与电压的相位关系。
时间分配：复习提问：5~10min ；讲课：45~50min ；课堂小结：5~10min ；作业练习：25~30min 。
上节内容提问：1.交流电的三要素是什么？2.什么是交流电初相角与相位差？3.如何用矢量图来表正弦交流电？一、纯电阻电路白炽灯、电烙铁、电炉等。
如图1所示。
1.电流与电压的相位关系 设加在电阻两端的电压为t U u m ωsin = （1）根据欧姆定律可知，通过电阻的电流为t I t RU R u i m mωωsin sin ===（2） 比较（1）、（2）两式可以看出，电流与电压是同相位的，其波形图与矢量图如图（2）所示。
2.电流与电压的数量关系 从（2）式可得：图 1RU I mm =两边都除以2：RUI =单位：A=V/Ω （3） 可见其数量关系符合欧姆定律。
3.功率关系纯电阻电路的瞬时功率可表示为：t IU IU t U I t U I iu p mm m m ωωω2cos )2cos 1(2sin 2-=-=== 即 t IU IU p ω2cos -= （4）其波形图如图（2）所示。
其实从电流电压同相位这一点，就能得到功率的波形图。
由图可知，每一瞬时的功率都为正，说明电阻元件始终从电源索取能量用来作功，是个耗能元件。
我们用一个周期内功率的平均值作为纯电阻电路的平均功率，也叫有功功率：RU R I IU P 22=== （W ） （5）“有功”的本质含义是消耗。
例：有一220V 、60W 的电灯，接在220V 的电源上，试求通过电灯的电流和电灯的电阻。

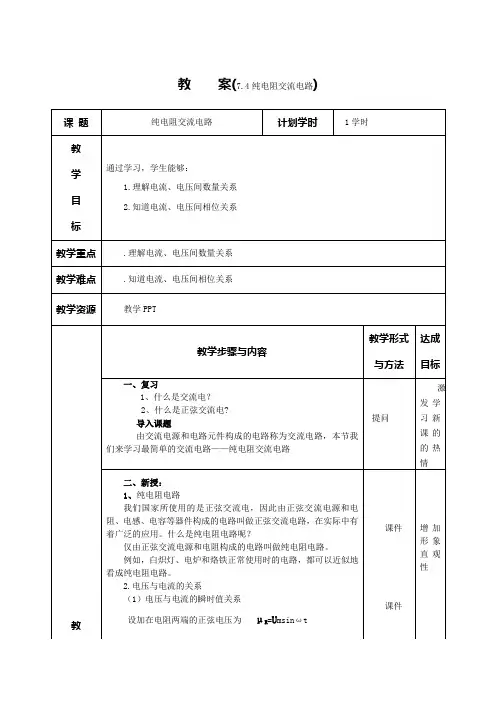

课题4－2纯电阻电路课型新课授课班级授课时数 1教学目标1．掌握纯电阻电路中电流与电压的数量关系及相位关系；2．理解纯电阻电路的功率；3．会分析纯电阻电路的电流与电压的关系；4．会分析计算纯电阻电路的相关物理量。
教学重点1．纯电阻电路的电压、电流的大小和相位关系。
2．纯电阻电路瞬时功率、有功功率、无功功率的计算。
教学难点纯电阻电路瞬时功率、有功功率、无功功率的计算。
教学后记1.提出问题，引导学生思考电方面知识，引起兴趣。
2.结合前面学过的知识，让学生自主探究，让他们由“机械接受”向“主动探究”发展，从而落实了新课程理念：突出以学生为主体，让学生在活动中发展。
3.总结结论，引导学生自己得出结论，养成良好的自主学习能力。
引入新课【复习提问】1、正弦交流电的三要素是什么？2、正弦交流电有哪些方法表示？【课题引入】：我们在是日常生活中用到的白炽灯、电炉、电烙铁等都属于电阻性负载，它们与交流电源联接组成纯电阻电路，那么它们在交流电路中工作时，电压和电流间的关系是否也符合欧姆定律呢？纯电阻电路的定义只有交流电源和纯电阻元件组成的电路叫做纯电阻电路。
第一节纯电阻电路一、电路1．纯电阻电路：交流电路中若只有电阻，这种电路叫纯电阻电路。
如含有白炽灯、电炉、电烙铁等的电路。
2．电阻元件对交流电的阻碍作用，单位Ω二、电流与电压间的关系1．大小关系电阻与电压、电流的瞬时值之间的关系服从欧姆定律。
设在纯电阻电路中，加在电阻R上的交流电压u = U m sin ω t,则通过电阻R的电流的瞬时值为：i =Ru=RtUωsinm = I m sin ω tI m =RUmI =2mI=RU2m=RUI =RU：纯电阻电路中欧姆定律的表达式，式中：U、I为交流电路中电压、电流的有效值。
这说明，正弦交流电压和电流的最大值、有效值之间也满足欧姆定律。
2．相位关系（1）在纯电阻电路中，电压、电流同相。
（2）表示：电阻的两端电压u 与通过它的电流i 同相，其波形图和相量图如图1所示。
纯电阻电路纯电感电路和纯电容电路公式下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!纯电阻电路、纯电感电路与纯电容电路的公式解析在电子学领域，理解和掌握纯电阻电路、纯电感电路和纯电容电路的公式是至关重要的。
8.1 单一参数的交流电路考纲要求：1、熟练掌握纯电阻电路、纯电感电路和纯电容电路中电流和电压的关系及功率。
2、理解电阻、电感和电容在直流电路和交流电路中的作用。
3、理解正弦交流电路中感抗、容抗、有功功率、无功功率、视在功率、功率因数、阻抗、复数阻抗、电压三角形、电流三角形、阻抗三角形、功率三角形的概念。
教学目的要求：1、掌握单一参数电路中电压与电流的大小关系、相位关系和功率关系2、掌握单一参数的复数形式教学重点：掌握单一参数电路中电压与电流的大小关系、相位关系和功率关系教学难点：单一参数电路的复数形式课时安排：3节 课型：复习教学过程：【知识点回顾】一、纯电阻电路1、定义： 。
2、纯电阻电路中电压与电流的关系（1）大小关系：I= （2）相位关系：电压与电流 电压与电流的波形图和相量图：（3）纯电阻电路的复阻抗Z R =∙∙I U R =3、纯电阻电路中的功率（1）有功功率： 电阻消耗的功率P=（2）无功功率： （3）视在功率：二、纯电感电路1、定义： 。
2、纯电感电路中，电感对交流电的阻碍作用来源：感抗： 即X L = = （Ω）2、纯电感电路中电压与电流的关系（1）大小关系：I= （2）相位关系： 超前 900 电压与电流的波形图和相量图（3）纯电感电路的复阻抗Z L =∙∙I U L = 3、纯电感电路中的功率（1）有功功率： P= = （2）无功功率： Q= =（3）视在功率：S= =三、纯电容电路1、定义： 。
2、纯电容电路中，电容对交流电的阻碍作用来源： 。
容抗： 。
即X C = = （Ω）2、纯电容电路中电压与电流的关系（1）大小关系：I= （2）相位关系： 超前 900 电压与电流的波形图和相量图（3）纯电容电路的复阻抗Z L =∙∙I U C =3、纯电容电路中的功率（1）有功功率： P= = （2）无功功率： Q= =（3）视在功率： S= =【课前练习】一、判断题：1、在纯电阻电路中电阻值与频率反正比。
RLC 串联电路 电工基础《电阻、电感、电容的串联电路》教案 课 题：电阻、电感、电容的串联电路授课教师：授课班级：班教学目标：① 掌握R-L-C 串联电路中电压与电流的相位关系和大小关系② 理解电压三角形和阻抗三角形的组成③ 熟练运用相量图计算R-L-C 串联电路中的电流和电压 教学重点：电流与电压的相位及大小关系教学难点：根据相量图推出电压三角形和阻抗三角形教学方法：仿真演示、启发引导、讲解教学过程：【复习回顾】1、纯电阻电路电流与电压的关系2、纯电感电路电流与电压的关系3、纯电容电路电流与电压的关系【导入示标】R-L-C 串联电路(1)【新授教学】一、R-L-C 串联电路的特点1、电流瞬时值关系： 相量关系:有效值关系： 2、电压瞬时值关系：相量关系: 有效值关系： ， C L Ri i i i ===C L R I I I ∙∙∙==C L R I I I I ===CL R U U U U ∙∙∙∙++=C L R u u u u ++=ZU I =22)(C L X X R Z -+=二、R-L-C 串联电路电压与电流的相位关系1、向量图2、电路性质判断三、R-L-C 串联电路电压与电流的大小关系1、电压电流阻抗大小关系2、电压关系3、阻抗关系四、例题讲解在RLC 串联电路中，交流电源电压U=220V ，频率f=50Hz ，R =30Ω，L =445mH ，C =32μF 。
试求：(1) 电路中的电流大小I ；(2) 总电压与电流的相位差ϕ；(3)各元件上的电压U R 、U L 、U C ；五、课堂演练在R-L-C 串联电路中，已知电阻R=40Ω，感抗X L =60Ω ，容抗X C =30Ω ，外加u =311sin(100πt+60。
)v 的交流电源，试求：(1) 电路中的电流I ；(2)各元件电压U R 、U L 、U C ；(3)总电压与电流的相位差ϕ；（4）写出 的瞬时表达式。

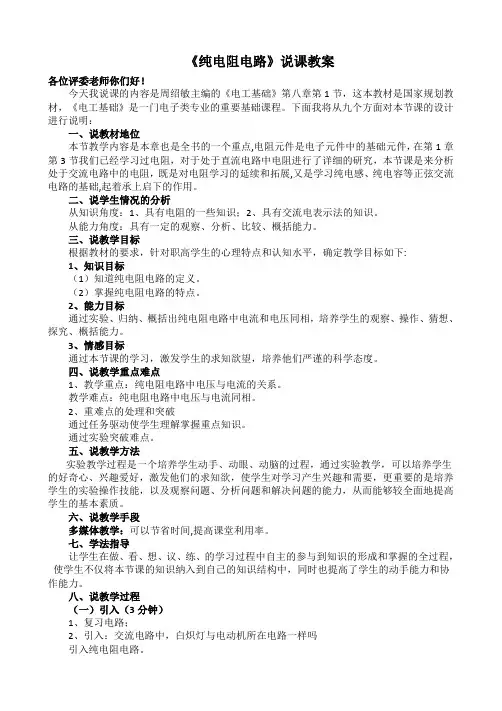

《纯电阻电路》说课教案各位评委老师你们好！今天我说课的内容是周绍敏主编的《电工基础》第八章第1节，这本教材是国家规划教材，《电工基础》是一门电子类专业的重要基础课程。
下面我将从九个方面对本节课的设计进行说明：一、说教材地位本节教学内容是本章也是全书的一个重点,电阻元件是电子元件中的基础元件，在第1章第3节我们已经学习过电阻，对于处于直流电路中电阻进行了详细的研究，本节课是来分析处于交流电路中的电阻，既是对电阻学习的延续和拓展,又是学习纯电感、纯电容等正弦交流电路的基础,起着承上启下的作用。
二、说学生情况的分析从知识角度：1、具有电阻的一些知识；2、具有交流电表示法的知识。
从能力角度：具有一定的观察、分析、比较、概括能力。
三、说教学目标根据教材的要求，针对职高学生的心理特点和认知水平，确定教学目标如下:1、知识目标（1）知道纯电阻电路的定义。
（2）掌握纯电阻电路的特点。
2、能力目标通过实验、归纳、概括出纯电阻电路中电流和电压同相，培养学生的观察、操作、猜想、探究、概括能力。
3、情感目标通过本节课的学习，激发学生的求知欲望，培养他们严谨的科学态度。
四、说教学重点难点1、教学重点：纯电阻电路中电压与电流的关系。
教学难点：纯电阻电路中电压与电流同相。
2、重难点的处理和突破通过任务驱动使学生理解掌握重点知识。
通过实验突破难点。
五、说教学方法实验教学过程是一个培养学生动手、动眼、动脑的过程，通过实验教学，可以培养学生的好奇心、兴趣爱好，激发他们的求知欲，使学生对学习产生兴趣和需要，更重要的是培养学生的实验操作技能，以及观察问题、分析问题和解决问题的能力，从而能够较全面地提高学生的基本素质。
六、说教学手段多媒体教学：可以节省时间,提高课堂利用率。
七、学法指导让学生在做、看、想、议、练、的学习过程中自主的参与到知识的形成和掌握的全过程，使学生不仅将本节课的知识纳入到自己的知识结构中，同时也提高了学生的动手能力和协作能力。

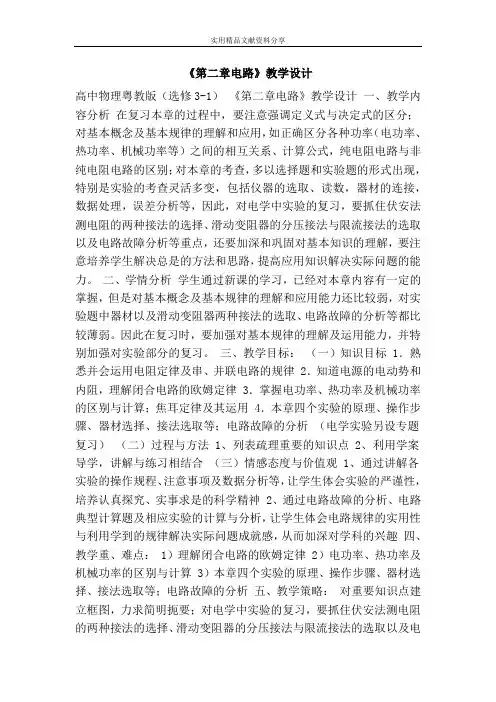

《第二章电路》教学设计高中物理粤教版（选修3-1）《第二章电路》教学设计一、教学内容分析在复习本章的过程中，要注意强调定义式与决定式的区分；对基本概念及基本规律的理解和应用，如正确区分各种功率（电功率、热功率、机械功率等）之间的相互关系、计算公式，纯电阻电路与非纯电阻电路的区别；对本章的考查，多以选择题和实验题的形式出现，特别是实验的考查灵活多变，包括仪器的选取、读数，器材的连接，数据处理，误差分析等，因此，对电学中实验的复习，要抓住伏安法测电阻的两种接法的选择、滑动变阻器的分压接法与限流接法的选取以及电路故障分析等重点，还要加深和巩固对基本知识的理解，要注意培养学生解决总是的方法和思路，提高应用知识解决实际问题的能力。
二、学情分析学生通过新课的学习，已经对本章内容有一定的掌握，但是对基本概念及基本规律的理解和应用能力还比较弱，对实验题中器材以及滑动变阻器两种接法的选取、电路故障的分析等都比较薄弱。
因此在复习时，要加强对基本规律的理解及运用能力，并特别加强对实验部分的复习。
三、教学目标：（一）知识目标 1．熟悉并会运用电阻定律及串、并联电路的规律 2．知道电源的电动势和内阻，理解闭合电路的欧姆定律 3．掌握电功率、热功率及机械功率的区别与计算；焦耳定律及其运用 4．本章四个实验的原理、操作步骤、器材选择、接法选取等；电路故障的分析（电学实验另设专题复习）（二）过程与方法 1、列表疏理重要的知识点 2、利用学案导学，讲解与练习相结合（三）情感态度与价值观 1、通过讲解各实验的操作规程、注意事项及数据分析等，让学生体会实验的严谨性，培养认真探究、实事求是的科学精神 2、通过电路故障的分析、电路典型计算题及相应实验的计算与分析，让学生体会电路规律的实用性与利用学到的规律解决实际问题成就感，从而加深对学科的兴趣四、教学重、难点： 1）理解闭合电路的欧姆定律 2）电功率、热功率及机械功率的区别与计算 3）本章四个实验的原理、操作步骤、器材选择、接法选取等；电路故障的分析五、教学策略：对重要知识点建立框图，力求简明扼要；对电学中实验的复习，要抓住伏安法测电阻的两种接法的选择、滑动变阻器的分压接法与限流接法的选取以及电路故障分析等重点；利用学案导学，在复习中注意讲练结合。
课题4－2纯电阻电路课型新课授课班级授课时数1教学目标1．掌握纯电阻电路中电流与电压的数量关系及相位关系；2．理解纯电阻电路的功率；3．会分析纯电阻电路的电流与电压的关系；4．会分析计算纯电阻电路的相关物理量。
教学重点1．纯电阻电路的电压、电流的大小和相位关系。
2．纯电阻电路瞬时功率、有功功率、无功功率的计算。
教学难点纯电阻电路瞬时功率、有功功率、无功功率的计算。
教学后记1.提出问题，引导学生思考电方面知识，引起兴趣。
2.结合前面学过的知识，让学生自主探究，让他们由“机械接受”向“主动探究”发展，从而落实了新课程理念：突出以学生为主体，让学生在活动中发展。
3.总结结论，引导学生自己得出结论，养成良好的自主学习能力。
引入新课【复习提问】1、正弦交流电的三要素是什么2、正弦交流电有哪些方法表示【课题引入】：我们在是日常生活中用到的白炽灯、电炉、电烙铁等都属于电阻性负载，它们与交流电源联接组成纯电阻电路，那么它们在交流电路中工作时，电压和电流间的关系是否也符合欧姆定律呢纯电阻电路的定义只有交流电源和纯电阻元件组成的电路叫做纯电阻电路。
第一节纯电阻电路一、电路1．纯电阻电路：交流电路中若只有电阻，这种电路叫纯电阻电路。
如含有白炽灯、电炉、电烙铁等的电路。
2．电阻元件对交流电的阻碍作用，单位二、电流与电压间的关系1．大小关系电阻与电压、电流的瞬时值之间的关系服从欧姆定律。
设在纯电阻电路中，加在电阻R上的交流电压u U m sin t,则通过电阻R的电流的瞬时值为：i =Ru=RtUsinm Im sintI mRUmI =2m I RU 2m =RU IRU：纯电阻电路中欧姆定律的表达式，式中：U 、I 为交流电路中电压、电流的有效值。
这说明，正弦交流电压和电流的最大值、有效值之间也满足欧姆定律。
2．相位关系（1）在纯电阻电路中，电压、电流同相。
（2）表示：电阻的两端电压 u 与通过它的电流 i 同相，其波形图和相量图如图1所示。
纯电阻、纯电感、纯电容电路系统复习教学设计
一、知识要求：
理解正弦交流电的瞬时功率、有功功率、无功功率的含义、数学式、单位及计算。
掌握各种电路的特点，会画矢量图。
二、主要知识点：
感抗：
容抗：
功率因数
有功功率与视在功率的比值。
三、例题：
.已知电阻Ω，其两端电压，求电流().、电路消耗的功率。
解：由于电压与电流同相位，所以
()
电路消耗的功率
、已知电感，其两端电压
，求电流().
解：Ω
由于纯电感电路中，电流滞后电压°，所以：
.已知电容μ，其两端电压，求电流 ()..
解：
由于电流超前电压°，所以：
四、习题演练
（一）、填空题
、平均功率是指（），平均功率又称为（）。
、纯电阻正弦交流电路中，电压有效值与电流有效值之间的关系为（），电压与电流在相位上的关系为（）。
纯电感正弦交流电路中，电压有效值与电流有效值之间的关系为（），电压与电流在相位上的关系为（）。
纯电容正弦交流电路中，电压有效值与电流有效值之间的关系为（），电压与电流在相位上的关系为（）。
、在纯电阻电路中，已知端电压，其中Ω，那么电流（）,电压与电流的相位差（），电阻上消耗的功率（）。
、感抗是表示（）的物理量，感抗与频率成（）比，其值（），单位是（），若线圈的电感为，把线圈接在频率为的交流电路中，（）。
、容抗是表示（）的物理量，容抗与频率成（）比，其值（）,单位是（），的电容器对频率是的高频电流和的工频电流的容抗分别是（）和（）。
、在纯电容正弦交流电路中，有功功率（），无功功率（）（）（）。
、在正弦交流电路中，已知流过电容元件的电流，电压，则电流（）,容抗（）,电容（），无功功率（）
、电感在交流电路中有（）和（）的作用，它是一种（）元件。
（二）、选择题
、正弦电流通过电阻元件时，下列关系式正确的是（）。
、、、、
、已知一个电阻上的电压，测得电阻上消耗的功率为，则这个电阻为（）Ω。
、、、
、在纯电感电路中，已知电流的初相角为°,则电压的初相角为（）。
、°、°、°、°
、在纯电感正弦交流电路中，当电流时，则电压（）。
、、
、
、在纯电感正弦交流电路中，电压有效值不变，增加电源频率时，电路中电流（）。
、增大、减小、不变
、下列说法正确的是（）。
、无功功率是无用的功率、无功功率是表示电感元件建立磁场能量的平均功率
、无功功率是表示电感元件与外电路进行能量交换时的瞬时功率的最大值。
、在纯电容正弦交流电路中，增大电源频率时，其他条件不变，电路中电流将（）。
、增大、减小、不变
、在纯电容交流电路中，当电流时，电容上的电压为（）。
、、、
、若电路中某元件两端的电压，电流，则该元件是（）。
、电阻、电感、电容
、加在容抗为Ω的纯电容两端的电压，则通过它的电流是（）。
、、
、、
、在正弦电路中,如选择感性负载两端的电压与通过它的电流的参考方向关联,则在相位上电压比电流( )。
(). 超前 (). 滞后 ().无法确定。
、在正弦电路中,如选择容性负载两端的电压与通过它的电流的参考方向关联,则在相位上电压比电流( )。
(). 超前 (). 滞后 ().无法确定。
、在感抗Ω的纯电感电路两端，加正弦交流电压(ππ) ，通过它的瞬时电流值为（）
、 ( ππ) 、 ( ππ)
、 ( ππ) 、 ( ππ)
、将的交流电压加到电阻值为Ω的电阻器两端，则电阻器两端（）
、电压有效值为，流过的电流的有效值为。
、电压的最大值为，流过的电流的最大值为。
、电压的最大值为，流过的电流的有效值为。
、电压有效值为，流过的电流的最大值为。
、在理想电感元件的交流电路中，下列表达式正确的是（）。
、在理想电容元件的交流电路中，下列表达式正确的是（）。
（三）、判断题
、纯电感电路中，电压超前电流的相位。
（）
、通过电阻中的交流电流和电阻两端所加的电压同相，在电压一定时，电流和电阻值的大小成反比。
（）
、通过电感中的交流电流，在相位上滞后电感两端电压π，在电压、电感一定的情况下，频率越高，电流越小。
（）
、通过电容器的电流，在相位上超前两极板之间所加电压的π，在电压、电容量一定的情况下，频率越高，电流越大。
（）
（四）、计算题
、纯电阻正弦交流电路中，已知端电压，电阻Ω，求电流、电压与电流相位差，电路消耗的功率和功率因数并画出电流电压的向量图。
.
、纯电感电路中，已知端电压，电感，求电流、电压与电流相位差，电路的有功功率.无功功率和功率因数并画出电流电压的向量图。
、纯电容电路中，已知端电压，电容μ，求电流、电压与电流相位差，电路的有功功率.无功功率和功率因数并画出电流电压的向量图。
个人总结，仅供交流学习-----------------------------
-----------------------------
-----------------------------
-----------------------------。
