扣件式钢管脚手架计算书

可编辑修改精选全文完整版脚手架计算书一．计算条件：本工程脚手架采用扣件式钢管脚手架，用于地上及地下室部分，双排脚手架用在外墙的施工，悬挑脚手架用在裙楼的施工，满堂脚手架用于顶板支撑。

脚手架立杆横距b=1.05m，立杆纵距l=1.50m，脚手架步距h=1.80m。

内立杆距建筑物外墙皮距离为0.5米，铺设5cm 厚木脚手板。

连墙件的竖向距离H=2h=3.60m，水平距离L1=3l=4.5m。

脚手架钢管规格为Ф48×3.5，钢管、挡脚板、安全网、护拦等自重查阅相关建筑结构荷载规范，施工荷载Q k=3.0KN/m2。

二．扣件式钢管脚手架荷载的传递与计算简图该工程脚手架的受力均可简化为：脚手板---横杆---立杆---基础，扣件是脚手架的连接件和传力杆，因脚手架在纵向设有足够的剪刀撑，因而脚手架的纵向刚度比横向抗弯刚度大得多，故可将扣件式钢管脚手架的验算简化为由横向两立柱与小横杆组成的一榀脚手架为计算单元，若上下步脚手架传递荷载的横杆分别装于立柱的不同侧面。

则有利于减小因扣件联结对立柱所产生的偏心受荷影响，使偏心减小至最小限度。

因此荷载的偏心影响可以忽略不计，因此，脚手架的计算简图可简化为：三．验算脚手架的整体稳定性脚手架结构的整体稳定性验算按下公式计算：N /（ΦA）≦K A K Hƒ其中：N——压杆的轴心压力，按N=1.2（n.N GK1+N GK2）+1.4N QK计算N GK1——脚手架一步一纵距自重产生的轴心力，查相关规范。

（取值为0.442KN）N GK2——脚手板、栏杆、安全网等一步一纵距产生的轴心力，查相关规范。

（取值为2.95KN）N QK——一个纵距内脚手板上堆积物、各操作人员等标准荷载所产生的轴力，查相关规范。

（取值为6.3KN）———脚手架的步距数。

A———脚手架内、外排立杆的毛截面积之和。

Ф———压杆整体稳定性系数，换算长细比λoX= λXK H———高度调整系数：K H=1/[1+（H/100）]。

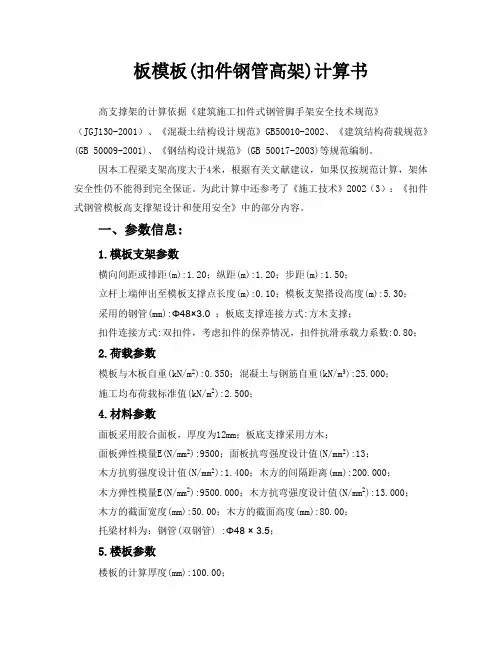

板模板(扣件钢管高架)计算书高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。

为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。

一、参数信息:1.模板支架参数横向间距或排距(m):1.20；纵距(m):1.20；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):5.30；采用的钢管(mm):Φ48×3.0 ；板底支撑连接方式:方木支撑；扣件连接方式:双扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；施工均布荷载标准值(kN/m2):2.500；4.材料参数面板采用胶合面板，厚度为12mm；板底支撑采用方木；面板弹性模量E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):200.000；木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方的截面宽度(mm):50.00；木方的截面高度(mm):80.00；托梁材料为：钢管(双钢管) :Φ48 × 3.5；5.楼板参数楼板的计算厚度(mm):100.00；图2 楼板支撑架荷载计算单元二、模板面板计算:面板为受弯构件,需要验算其抗弯强度和刚度，取单位宽度1m的面板作为计算单元面板的截面惯性矩I和截面抵抗矩W分别为：W = 100×1.22/6 = 24 cm3；I = 100×1.23/12 = 14.4 cm4；模板面板的按照三跨连续梁计算。

扣件式钢管满堂脚手架计算书本计算书依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130－2011)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)(2006版)、《钢结构设计规范》(GB 50017-2003)以及本工程的施工图纸等编制。

脚手架搭设体系剖面图10001000脚手架搭设体系平面图一、参数信息钢管类型：Φ48.3 × 3.6mm ，搭设高度：24m 。

高宽比：高宽比≤2，纵向最少跨数：k ＞5。

立杆步距h ：1.5m 。

立杆间距：纵距la=1m ，横距lb=1m 。

作业层支撑脚手板的水平杆：采用纵向水平杆间距1/2跨距。

作业层施工均布荷载标准值：3KN/m 2。

脚手板：木脚手板，脚手板自重：0.35KN/m 2。

扣件抗滑承载力折减系数：1。

脚手架类型：密目安全网全封闭。

密目安全网：2300目/100cm2，A0=1.3mm2，自重：0.01KN/m 2。

全封闭脚手架背靠建筑物的状况：背靠敞开、框架和开洞墙1.3φ。

本工程地处北京，基本风压0.3 kN/m 2； 地面粗糙度类别：C 类(有密集建筑群市区)。

立杆支撑面：脚手架放置在地面上。

二、纵向水平杆的计算：纵向水平杆在横向水平杆的上面，纵向水平杆按照三跨连续梁进行强度和挠度计算。

将纵向水平杆上面的脚手板自重和施工活荷载作为均布荷载计算纵向水平杆的最大弯矩和变形。

1.均布荷载值计算作用在纵向水平杆上的荷载标准值：恒荷载标准值q k1=0.040+0.35×1/2.000=0.215kN/m；活荷载标准值q k2=3×1/2.000=1.500kN/m；作用在纵向水平杆上的荷载设计值：恒荷载设计值q1=1.2q k1=0.258kN/m；活荷载设计值q2=1.4q k2=2.100kN/m；2.强度验算最大弯距M max=0.10q1l a2+0.117q2l a2=0.10×0.258×12+0.117×2.100×12=0.271kN·m；最大应力计算值σ=M/W=0.271×106/5.260×103=51.609N/mm2；纵向水平杆强度验算：实际弯曲应力计算值σ=51.609N/mm2小于抗弯强度设计值[f]=205N/mm2，满足要求！3.挠度计算最大挠度ν=(0.677q k1+0.990q k2)l a4/100EI=(0.677×0.215+0.990×1.500)×10004/(100×2.06×105×127100)=0.623mm；纵向水平杆挠度验算：实际最大挠度计算值:ν=0.623mm小于最大允许挠度值min （1000/150，10）=6.667mm，满足要求！三、横向水平杆的计算：纵向水平杆在横向水平杆的上面，纵向水平杆把荷载以集中力的形式传递给横向水平杆，横向水平杆按照三跨连续梁进行强度和挠度计算。

扣件式脚手架计算书计算依据：1《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003一、脚手架参数、荷载设计计算简图:立面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上 横向水平杆上纵向水平杆根数 n 2 横杆抗弯强度设计值[f](N/mm 2) 205横杆截面惯性矩I(mm 4) 107800横杆弹性模量E(N/mm 2)206000 横杆截面抵抗矩W(mm 3)4490注禺銳向水平杆在上时*横向水 平杆上纵向水平杆棍數为不包會 两僧水平杆‘如本明側为2.纵、横向水平杆布置承载能力极限状态侧面图橫向水平秆q=1.2 2033+G kjb Xlb/(n+1))+1.4 G24b/(n+1)=1.2 ©033+0.35 0渤(2+1))+1.4 3>0.9/(2+1 )=1.43kN/m正常使用极限状态q'=(0.033+G kjb */(n+1))+G k X b/(n+1)=(0.033+0.35 0.9/(2+1))+3 0.9/(2+1)=1.04kN/m 计算简图如下：1、抗弯验算M max=0.1ql a2=0.1 为.43 沐.52=0.32kN m(T =M bax/W=0.32 X06/4490=71.46N/mm2< [f]=205N/mn?满足要求！2、挠度验算v ax=0.677q'l a4/(100EI)=0.677 1J04 X5004心00 206000 >107800)=1.602mmv ax= 1.602mm< [ v=]min[l a/150, 10]= min[1500/150, 10] = 10mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1 X.43 1.5=2.35kN正常使用极限状态R max' =1.1q'l a=1.1 为.04 1.5=1.71kN四、横向水平杆验算承载能力极限状态由上节可知F i=R max=2.35kN q=1.2 %.033=0.04kN/m正常使用极限状态由上节可知F l'=R max'=1.71kN q'=0.033kN/m1、抗弯验算计算简图如下:2.35kN900弯矩图(kN m)(T =M bax/W=0.7 X106/4490=156.35N/mm2w满足要求!2、挠度验算计算简图如下: Z35kNOlO^NZ m1.71 kN 1.71 kNDlQ^N/mt，1 * J M i w i I iu ! 1 I J M n Fi i ;m F 1111 \jir > t 工入」ii mm i w工，JI、工門J >变形图（mm）v ax = 1.991mm< [ =]n[l b/150, 10]= min[900/150, 10] = 6mm满足要求！3、支座反力计算承载能力极限状态R max=2.37kN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.75 扣件抗滑承载力验算：纵向水平杆：R max=2.35/2=1.18kN WR.75 卷=6kN横向水平杆：R max=2.37kN WR=0.75 8=6kN满足要求！六、荷载计算1立杆承受的结构自重标准值N G1k单外立杆：N Gik=(gk+l a>n/2 %.033/h) (I H-H i)=(0.129+1.5 2/2 @033/1.8) (5t.3-24)=4.28kN 单内立杆：N Gik=4.28kN双外立杆：N Gik=(gk+0.033+l a>h/2 /.033/h) H/=(0.129+0.033+1.5 2// /.033/1.8) 24=4.56kN 双内立杆：N GS1k=4.56kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=((H-H 1)/h+1) / //G kjb X1/2/2=((51.3-24)/1.8+1) 1.5 @9 /.35 //2/2=1.91kN 1/2表示脚手板2步1设单内立杆：N G2k1=1.91kN双外立杆：N GS2k1=H1/h 粕W /G kjb X1/2/2=24/1.8 1.5 /0.9 0.35 1/2/2=1.58kN 1/2表示脚手板2步1设双内立杆：N GS2k1=1.58kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=((H-H1)/h+1) laG kdb X1/2=((51.3-24)/1.8+1) 1.5 0.14 1/2=1.7kN 1/2表示挡脚板2步1设双外立杆：N GS2k2=H1/h 粕G kdb %/2=24/1.8 15 0.14 1/2=1.4kN1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw Xa 御-H1)=0.01 *5 &1.3-24)=0.41kN双外立杆：N GS2k3=G kmw X la H仁0.01 X.5 24=0.36kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=1.91+1.7+0.41=4.02kN单内立杆：N G2k=N G2k1 = 1.91kN双外立杆：N GS2k=N GS2k1+N GS2k2+N GS2k3=1.58+1.4+0.36=3.34kN双内立杆：N GS2k=N GS2k1=1.58kN立杆施工活荷载计算外立杆：N Qik=la 耘X n jj M G kjj + n zj X3kzj)/2=1.5 0.9 总)3+1 X2)/2=3.38kN 内立杆：N Qik=3.38kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2 )N Gik+ N G2k)+0.9 X4 純Qik=1.2 )4.28+4.02)+0.9 )1.4 3.38=14.21kN单内立杆：N=1.2 XN G1k+ N G2k)+0.9 X4 N Q1k=1.2 .(4.28+1.91)+0.9 X.4 3.38=11.68kN双外立杆：N s=1.2)(N GS1k+ N GS2k)+0.9 1.4 N Q1k=1.2 g.56+3.34)+0.9 X.4 3.38=13.73kN双内立杆：N s=1.2)(N GS1k+ N GS2k)+0.9 1.4 N Q1k=1.2)(4.56+1.58)+0.9 X.4 3.38=11.62kN七、钢丝绳卸荷计算钢丝绳绳卡作法第1个吊点与上吊琲的水平距离第汁吊点与上吊点的水平距离钢丝绳卸荷累具套环S&彌细承力端2A L 120 , 注乂縄卡间動为cd-仏d 为钢丝绳直径钢丝绳钢丝绳连接吊环作法_（共第i次卸荷验算a =arcta n(l s/H s)=arcta n(3000/200)=86.19 °a=arcta n(l s/H s)=arcta n(3000/1100)=69.86 °钢丝绳竖向分力，不均匀系数K X取1.5P i=K f XK x XNXh j(n+i)/(H-H i) >H L/|F0.8 X.5 X1.68 送1/(51.3-24) 3/X5=21.56kNP2=K f X K x X N X h j(n+1)/(H-H1)林/1尹0.8 为.5 14.21 21/(51.3-24) 3/X5=26.23kN钢丝绳轴向拉力T1=P1/sin 1=21.56/si n86.19 =21.61kNT2=P2/sin 2=26.23/sin69.86 =27.94kN卸荷钢丝绳的最大轴向拉力[Fg]=max[T1, T2]=27.94kN绳夹数量：n=1.667[Fg]/(2T)=1.667 27.94/(2 15.19)=2个w [n]=个满足要求！P g=k X[F g]/ a =9X 27.94/0.85=295.8kN钢丝绳最小直径d min=(P g/0.5)1/2=(295.8/0.5)1/2=24.32mm吊环最小直径d min=(4A/ n)=(4 >[F g]/([f] 1俗=4 X27.94 103/(65 n1)2=24mm注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6每个拉环按2个截面计算的吊环应力不应大于65N/mm2第1次卸荷钢丝绳最小直径24.32mm,必须拉紧至27.94kN，吊环最小直径为24mm。
