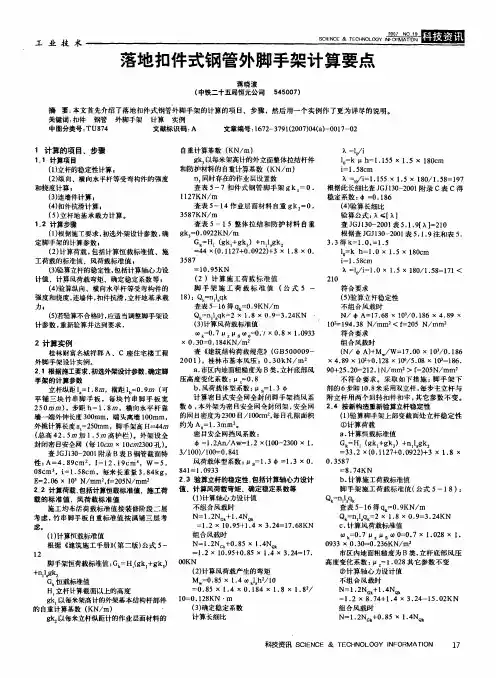

扣件式钢管脚手架计算要点

扣件式钢管脚手架材料用量计算在建筑行业中，脚手架是必不可少的施工工具。

其中，扣件式钢管脚手架因其具有结构简单、拆装方便、重量轻、强度高等优点，被广泛应用于各类建筑物的施工。

为了更好地利用扣件式钢管脚手架，本文将对其材料用量进行计算。

一、扣件式钢管脚手架的组成扣件式钢管脚手架主要由钢管和扣件组成。

其中，钢管是脚手架的主体结构，扣件则是连接钢管的重要部件。

根据施工需要，扣件式钢管脚手架可分为单排、双排和满堂脚手架。

二、扣件式钢管脚手架的材料用量计算1、确定脚手架的搭设方案首先需要根据施工要求确定脚手架的搭设方案。

不同的搭设方案所需的材料用量也不同。

例如，单排脚手架所需的材料较少，而双排和满堂脚手架所需的材料较多。

2、计算钢管的用量钢管的用量可根据以下公式计算：每米钢管长度需要的钢管数量 = (总长度/每米长度) × (1+损耗率)其中，总长度是指脚手架搭设所需的总长度，每米长度是指单根钢管的长度，损耗率可根据实际施工情况进行估算。

3、计算扣件的用量扣件的用量可根据以下公式计算：每米钢管所需扣件数量 = (总长度/每米长度) × (1+损耗率) ×(每个扣件所需钢管数量)其中，每个扣件所需钢管数量可根据实际情况进行估算。

4、其他材料的用量计算除了钢管和扣件外，脚手架还需要其他一些材料，如跳板、安全网等。

这些材料的用量也需要根据实际施工需要进行计算。

三、总结扣件式钢管脚手架的材料用量计算是合理利用材料的必要步骤。

通过本文的介绍，相信读者已经对扣件式钢管脚手架的材料用量计算有了基本的了解。

在实际施工过程中，应根据具体情况进行计算，以确保材料的合理利用。

扣件式钢管脚手架力学计算一、概述扣件式钢管脚手架是一种广泛应用于建筑行业的临时支撑结构，其具有搭建方便、拆卸灵活、调整高度方便等优点。

为了确保扣件式钢管脚手架在施工过程中的安全性和稳定性，进行力学计算是非常必要的。

本文将介绍扣件式钢管脚手架的力学计算方法，旨在为相关技术人员提供参考。

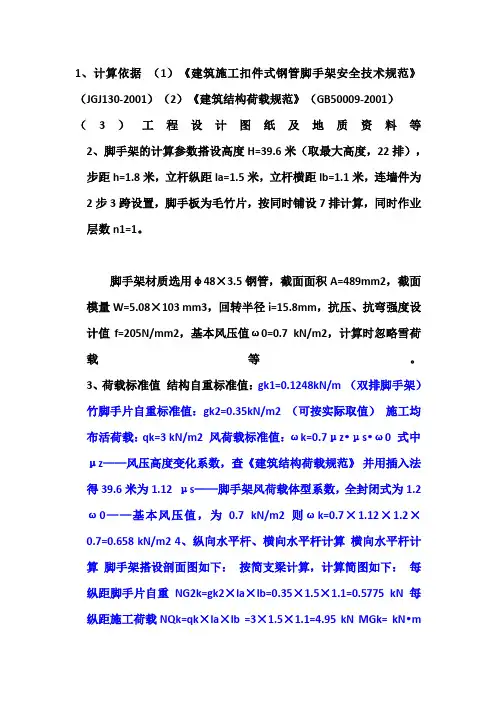

1、计算依据（1）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）（2）《建筑结构荷载规范》（GB50009-2001）（3）工程设计图纸及地质资料等2、脚手架的计算参数搭设高度H=39.6米（取最大高度，22排），步距h=1.8米，立杆纵距la=1.5米，立杆横距lb=1.1米，连墙件为2步3跨设置，脚手板为毛竹片，按同时铺设7排计算，同时作业层数n1=1。

脚手架材质选用φ48×3.5钢管，截面面积A=489mm2，截面模量W=5.08×103 mm3，回转半径i=15.8mm，抗压、抗弯强度设计值f=205N/mm2，基本风压值ω0=0.7 kN/m2，计算时忽略雪荷载等。

3、荷载标准值结构自重标准值：gk1=0.1248kN/m （双排脚手架）竹脚手片自重标准值：gk2=0.35kN/m2 （可按实际取值）施工均布活荷载：qk=3 kN/m2 风荷载标准值：ωk=0.7μz•μs•ω0 式中μz——风压高度变化系数，查《建筑结构荷载规范》并用插入法得39.6米为1.12 μs——脚手架风荷载体型系数，全封闭式为1.2 ω0——基本风压值，为0.7 kN/m2 则ωk=0.7×1.12×1.2×0.7=0.658 kN/m24、纵向水平杆、横向水平杆计算横向水平杆计算脚手架搭设剖面图如下：按简支梁计算，计算简图如下：每纵距脚手片自重NG2k=gk2×la×lb=0.35×1.5×1.1=0.5775 kN 每纵距施工荷载NQk=qk×la×lb =3×1.5×1.1=4.95 kN MGk= kN•mMQk= kN•m M=1.2MGk+1.4MQk=1.2×0.07+1.4×0.605=0.931 kN•m <f=205 kN/mm2 横向水平杆抗弯强度满足要求。

扣件式钢管脚手架计算书基本参数架子基本尺寸：本脚手架准备搭设总高度为37.3m ，立杆纵距b=1.5m ，立杆横距l=1.05m ，内立杆距外墙皮距离b1=0.4m,脚手架步距h=1.8m ；铺设钢脚手板层数4层，同时进行施工层数2层；脚手架与建筑结构连接点布置：竖向间距H1=5.1m ，水平距离L1=4.5m ，均布施工荷载：Qk=2kN/m 2。

一、立杆计算1、立杆计算长度h k l μ=0（m ）k 为计算长度附加系数，取1.155；μ为考虑脚手架整体稳定因素的单杆计算长度系数，立杆横距为1.05m 、连墙件按二步三跨布置时查规范JGJ130-2001表5.3.3可得μ＝1.50；h 为立杆步距，在此取1.8m ；m h k l 638.38.175.1155.10=⨯⨯==∴μ2、杆件长细比i l /0=λ的验算查规范JGJ130-2001附录B 可知48φ钢管的回转半径i ＝1.58cm ；2101990158.0 1.81.751)1(<=⨯⨯==∴取k i h k μλ 查规范JGJ130-2001表5.1.9，因此立杆长细比满足要求。

3、轴心受压构件稳定系数ϕ2300158.03.638===∴i h k μλ可查规范JGJ130-2001附录C 表C 得138.0=ϕ； 4、计算Af ϕ（KN ）A 为48φ钢管截面积，查规范JGJ130-2001附录B 表B 可知289.4cm A =； f 为235Q 钢抗拉、抗压和抗弯强度设计值，查规范JGJ130-2001表5.1.6可得2/205mm N f =；KN Af 65.182051089.4186.02=⨯⨯⨯=∴ϕ5、计算构配件自重标准值产生的轴向力k G N 2（KN ）a p p ab k G l Q Q l a l N 2112)(5.0+∑+=a l 为立杆纵距，此处取1.5m 。

b l 为立杆横距，此处取1.05m 。

扣件式钢管脚手架风荷载标准值计算在搭建扣件式钢管脚手架时，风荷载是一个需要考虑的重要因素。

根据《建筑结构荷载规范》(GB 50009-2012)中的规定，扣件式钢管脚手架的风荷载标准值需要根据一系列参数计算得出。

计算参数在计算扣件式钢管脚手架的风荷载标准值时，需要考虑以下参数：•扣件式钢管脚手架的高度；•扣件式钢管脚手架的单元面积；•环境风压力系数；•设计年限。

计算方法步骤一：计算风压力按照地形、建筑类型、设计风速确定到达设计风速的三秒平均风速，然后根据该风速计算风压力。

步骤二：计算单元结构将扣件式钢管脚手架分成一个个不可分割的单元结构，每个单元结构面积为1m²，即扣件式钢管脚手架的单元面积。

对于每个单元结构，计算出风荷载，即单元结构的面积乘以单位面积风荷载。

步骤四：计算风荷载标准值将所有单元结构的风荷载相加得到总风荷载，然后根据环境风压力系数和设计年限计算出风荷载标准值。

具体计算过程下面以具体的实例来说明扣件式钢管脚手架的风荷载标准值的计算过程。

假设扣件式钢管脚手架高度为10m，单元面积为1m²，环境风压力系数为0.6，设计年限为50年。

根据《建筑结构荷载规范》中的公式，可得到以下计算过程：步骤一：计算风压力假设设计风速为25m/s，对应的三秒平均风速为18m/s。

根据公式$p=0.6\\times \\frac{1}{2}\\times 1.3\\times v^2=0.7N/m^2$，可得到风压力为0.7N/m²。

步骤二：计算单元结构将扣件式钢管脚手架分成一个个不可分割的单元结构，每个单元结构面积为1m²。

每个单元结构的面积为1m²，根据公式F=pA=0.7×1=0.7N，可得到单元结构的风荷载为0.7N。

步骤四：计算风荷载标准值假设扣件式钢管脚手架的总面积为1000m²，那么扣件式钢管脚手架的总风荷载为1000×0.7=700N。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改扣件式钢管脚手架风荷载标准值计算(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes扣件式钢管脚手架风荷载标准值计算(标准版)在编制扣件式钢管脚手架安全施工组织设计时，作用于脚手架的水平风荷载，往往是计算的难点之一。

我们依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）（以下简称《脚手架规范》）和国家现行《建筑结构荷载规范》（GBJ9-87）（以下简称《荷载规范》）的有关规定，对风荷载的计算参数进行分析，找出规律性的内涵，以便准确地计算，确保施工安全。

脚手架规范第4.2.3条规定：作用于脚手架的水平风荷载标准值，应按下式计算：ωk=0.7μzμsω0式中ωk——风荷载标准值（kN/m2）μz——风压高度变化系数；μs——脚手架风荷载体型系数·ω0——基本风压（kN/m2）。

计算风荷载标准值除修正系数外，还有三个参数，现分析归纳如下：一、基本风压ω0及修正系数基本风压ω0应按荷载规范“全国基本风压分布图”的规定采用。

荷载规范规定：风荷载标准值ωk=βzμzμsω0，即风荷载标准值中还应乘以风振系数βz，以考虑风压脉动对高层建筑结构的影响。

脚手架规范编制时，考虑到脚手架附着在主体结构上，故取βz=1。

荷载规范规定的基本风压是根据重现期为30年确定的，而脚手架使用期较短，遇到强劲风的概率相对要小得多，基本风压ω0 乘以0.7修正系数是参考英国脚手架标准计算确定的。

二、风压高度变化系数μz荷载规范规定：风压高度变化系数，应根据地面粗糙度类别按《荷载规范》采用。

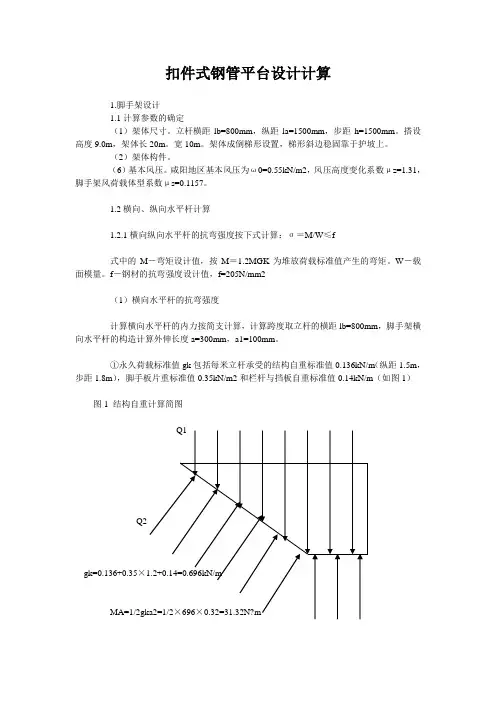

扣件式钢管平台设计计算1.脚手架设计1.1计算参数的确定（1）架体尺寸。

立杆横距lb=800mm，纵距la=1500mm，步距h=1500mm。

搭设高度9.0m，架体长20m。

宽10m。

架体成倒梯形设置，梯形斜边稳固靠于护坡上。

（2）架体构件。

（6）基本风压。

咸阳地区基本风压为ω0=0.55kN/m2，风压高度变化系数μz=1.31，脚手架风荷载体型系数μs=0.1157。

1.2横向、纵向水平杆计算1.2.1横向纵向水平杆的抗弯强度按下式计算：σ＝M/W≤f式中的M－弯矩设计值，按M＝1.2MGK为堆放荷载标准值产生的弯矩。

W－载面模量。

f－钢材的抗弯强度设计值，f=205N/mm2（1）横向水平杆的抗弯强度计算横向水平杆的内力按简支计算，计算跨度取立杆的横距lb=800mm，脚手架横向水平杆的构造计算外伸长度a=300mm，a1=100mm。

①永久荷载标准值gk包括每米立杆承受的结构自重标准值0.136kN/m（纵距1.5m，步距1.8m），脚手板片重标准值0.35kN/m2和栏杆与挡板自重标准值0.14kN/m（如图1）图1 结构自重计算简图gk=0.136+0.35×MB=1/2gka 2 1=1/2×696×0.12=3.48N?mMA-MB=31.32-3.48=27.84N?mMGK=gk/2lb/2-(MA-MB)/gkl 2 b-MA=696/2×0.8/2-(27.84/696×0.8)2-31.32=11.32Nm②施工均布活荷载标准值Qk=3kN/m2×0.75=2.25kN/m图2 施工荷载计算简图MQK=Qkl 2 b/8=1/8×2250×0.82=180N?mM=1.2MGk+1.4MQK=1.2×11.31+1.4×180=265.57N?mσ=M/W=265.57×103/5.08×103=52.28N/mm2＜f=205N/mm2所以横向水平杆满足安全要求。

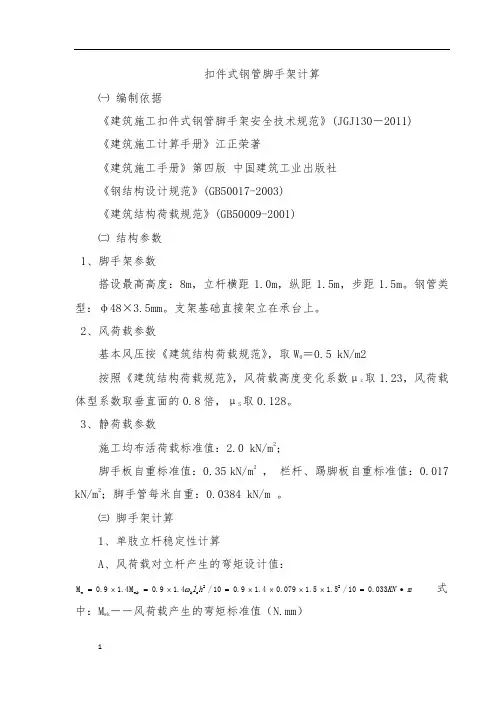

扣件式钢管脚手架计算㈠ 编制依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130－2011) 《建筑施工计算手册》江正荣著《建筑施工手册》第四版 中国建筑工业出版社 《钢结构设计规范》(GB50017-2003) 《建筑结构荷载规范》(GB50009-2001) ㈡ 结构参数 1、脚手架参数搭设最高高度：8m ，立杆横距1.0m ，纵距1.5m ，步距1.5m 。

钢管类型：φ48×3.5mm 。

支架基础直接架立在承台上。

2、风荷载参数基本风压按《建筑结构荷载规范》，取W 0＝0.5 kN/m2按照《建筑结构荷载规范》，风荷载高度变化系数μz 取1.23，风荷载体型系数取垂直面的0.8倍，μS 取0.128。

3、静荷载参数施工均布活荷载标准值：2.0 kN/m 2；脚手板自重标准值：0.35 kN/m 2 ， 栏杆、踢脚板自重标准值：0.017 kN/m 2；脚手管每米自重：0.0384 kN/m 。

㈢ 脚手架计算 1、单肢立杆稳定性计算A 、风荷载对立杆产生的弯矩设计值：m KN h l a k k ∙=⨯⨯⨯⨯=⨯=⨯=033.010/5.15.1079.04.19.010/4.19.0M 4.19.0M 22w w ω 式中：M wk ――风荷载产生的弯矩标准值（N.mm ）ωk ――风荷载标准值（kN/m2） L a ――立杆纵距（m ） h ――步距（m ）其中 kpa W S Z k 079.05.0128.023.10=⨯⨯==μμω B 、单肢立杆轴向力计算： 不组合风荷载时N=1.2（N G1k +N G2k ）+1.4ΣN Qk =1.2×（0.918+0.707）+1.4×3.0=6.15KN 组合风荷载时N=1.2（N G1k +N G2k ）+0.85×1.4ΣN Qk =1.2×（0.918+0.707）+0.85×1.4×3.0=5.52KN式中：N G1k ——脚手架结构自重产生的轴向力标准值；N G2k ——构配件自重产生的轴向力标准值；ΣN Qk ——施工荷载产生的轴向力标准值总和，内、外立杆各按一纵距内施工荷载总和的1/2取值。

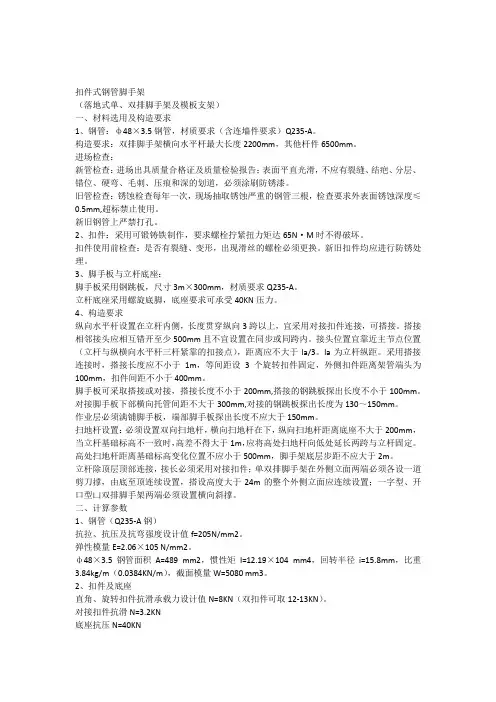

扣件式钢管脚手架（落地式单、双排脚手架及模板支架）一、材料选用及构造要求1、钢管：ф48×3.5钢管，材质要求（含连墙件要求）Q235-A。

构造要求：双排脚手架横向水平杆最大长度2200mm，其他杆件6500mm。

进场检查：新管检查：进场出具质量合格证及质量检验报告；表面平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，必须涂刷防锈漆。

旧管检查：锈蚀检查每年一次，现场抽取锈蚀严重的钢管三根，检查要求外表面锈蚀深度≤0.5mm,超标禁止使用。

新旧钢管上严禁打孔。

2、扣件：采用可锻铸铁制作，要求螺栓拧紧扭力矩达65N·M时不得破坏。

扣件使用前检查：是否有裂缝、变形，出现滑丝的螺栓必须更换。

新旧扣件均应进行防锈处理。

3、脚手板与立杆底座：脚手板采用钢跳板，尺寸3m×300mm，材质要求Q235-A。

立杆底座采用螺旋底脚，底座要求可承受40KN压力。

4、构造要求纵向水平杆设置在立杆内侧，长度贯穿纵向3跨以上，宜采用对接扣件连接，可搭接。

搭接相邻接头应相互错开至少500mm且不宜设置在同步或同跨内。

接头位置宜靠近主节点位置（立杆与纵横向水平杆三杆紧靠的扣接点），距离应不大于la/3。

la为立杆纵距。

采用搭接连接时，搭接长度应不小于1m，等间距设3个旋转扣件固定，外侧扣件距离架管端头为100mm，扣件间距不小于400mm。

脚手板可采取搭接或对接，搭接长度不小于200mm,搭接的钢跳板探出长度不小于100mm。

对接脚手板下部横向托管间距不大于300mm,对接的钢跳板探出长度为130～150mm。

作业层必须满铺脚手板，端部脚手板探出长度不应大于150mm。

扫地杆设置：必须设置双向扫地杆，横向扫地杆在下，纵向扫地杆距离底座不大于200mm，当立杆基础标高不一致时，高差不得大于1m，应将高处扫地杆向低处延长两跨与立杆固定。

高处扫地杆距离基础标高变化位置不应小于500mm，脚手架底层步距不应大于2m。

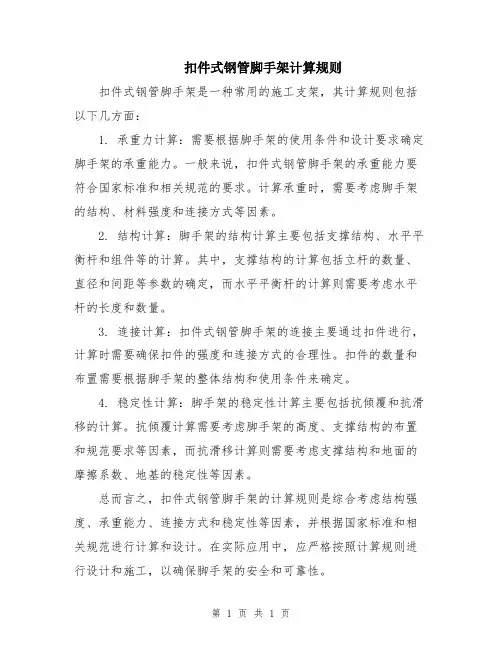

扣件式钢管脚手架计算规则
扣件式钢管脚手架是一种常用的施工支架，其计算规则包括以下几方面：
1. 承重力计算：需要根据脚手架的使用条件和设计要求确定脚手架的承重能力。

一般来说，扣件式钢管脚手架的承重能力要符合国家标准和相关规范的要求。

计算承重时，需要考虑脚手架的结构、材料强度和连接方式等因素。

2. 结构计算：脚手架的结构计算主要包括支撑结构、水平平衡杆和组件等的计算。

其中，支撑结构的计算包括立杆的数量、直径和间距等参数的确定，而水平平衡杆的计算则需要考虑水平杆的长度和数量。

3. 连接计算：扣件式钢管脚手架的连接主要通过扣件进行，计算时需要确保扣件的强度和连接方式的合理性。

扣件的数量和布置需要根据脚手架的整体结构和使用条件来确定。

4. 稳定性计算：脚手架的稳定性计算主要包括抗倾覆和抗滑移的计算。

抗倾覆计算需要考虑脚手架的高度、支撑结构的布置和规范要求等因素，而抗滑移计算则需要考虑支撑结构和地面的摩擦系数、地基的稳定性等因素。

总而言之，扣件式钢管脚手架的计算规则是综合考虑结构强度、承重能力、连接方式和稳定性等因素，并根据国家标准和相关规范进行计算和设计。

在实际应用中，应严格按照计算规则进行设计和施工，以确保脚手架的安全和可靠性。

第 1 页共 1 页。

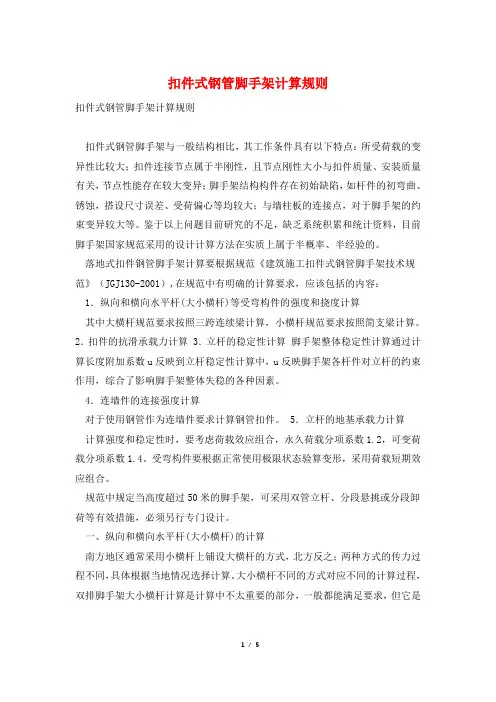

扣件式钢管脚手架计算规则扣件式钢管脚手架计算规则扣件式钢管脚手架与一般结构相比，其工作条件具有以下特点：所受荷载的变异性比较大；扣件连接节点属于半刚性，且节点刚性大小与扣件质量、安装质量有关，节点性能存在较大变异；脚手架结构构件存在初始缺陷，如杆件的初弯曲、锈蚀，搭设尺寸误差、受荷偏心等均较大；与墙柱板的连接点，对于脚手架的约束变异较大等。

鉴于以上问题目前研究的不足，缺乏系统积累和统计资料，目前脚手架国家规范采用的设计计算方法在实质上属于半概率、半经验的。

落地式扣件钢管脚手架计算要根据规范《建筑施工扣件式钢管脚手架技术规范》（JGJ130-2001）,在规范中有明确的计算要求，应该包括的内容：1．纵向和横向水平杆(大小横杆)等受弯构件的强度和挠度计算其中大横杆规范要求按照三跨连续梁计算，小横杆规范要求按照简支梁计算。

2．扣件的抗滑承载力计算 3．立杆的稳定性计算脚手架整体稳定性计算通过计算长度附加系数u反映到立杆稳定性计算中，u反映脚手架各杆件对立杆的约束作用，综合了影响脚手架整体失稳的各种因素。

4．连墙件的连接强度计算对于使用钢管作为连墙件要求计算钢管扣件。

5．立杆的地基承载力计算计算强度和稳定性时，要考虑荷载效应组合，永久荷载分项系数1.2，可变荷载分项系数1.4。

受弯构件要根据正常使用极限状态验算变形，采用荷载短期效应组合。

规范中规定当高度超过50米的脚手架，可采用双管立杆、分段悬挑或分段卸荷等有效措施，必须另行专门设计。

一、纵向和横向水平杆(大小横杆)的计算南方地区通常采用小横杆上铺设大横杆的方式，北方反之；两种方式的传力过程不同，具体根据当地情况选择计算。

大小横杆不同的方式对应不同的计算过程，双排脚手架大小横杆计算是计算中不太重要的部分，一般都能满足要求，但它是脚手架整体荷载传递的第一部分，所以还是要比较进行简单的计算。

小横杆大横杆立杆图1.4 南北方大小横杆布置方式图大小横杆的强度计算要满足??MW?[f] （1.5）式中M——弯矩设计值，包括脚手板自重荷载产生的弯矩和施工活荷载的弯矩；W——钢管的截面模量；[f]——钢管抗弯强度设计值。

十、脚手架配件数量匡算扣件式钢管脚手架的杆件配备数量需要一定的富余量，以适应构架时变化需要因此按匡算方式来计算；根据脚手架立杆数量按以下公式进行计算:L = l.lxff x n +—xf?-I h5N =03XyS = 1 Ax (r? 2) x l a x l b L --长杆总长度(m)；N 2 --直角扣件数（个）；N 4 --旋转扣件数（个）；n --立杆总数（根）n=286 ；h -- 步距 (m) h=1.8 ；l b --立杆横距 (m) l b=0.8 ；Ni --小横杆数（根）；N3 --对接扣件数（个）；S --H --搭设高度(m)H=23 ；l a r-立杆纵距（m）la=1.5；长杆总长度 (m) L =1.1X 23.00 X (286 + 1.50 X 286/1.80 - 2 X1.50/1.80)=13223.47；小横杆数 ( 根) N1=1.1 X (23.00 /1.80X 1/2 + 1) X 286 = 2325；直角扣件数 ( 个) N2=2.2 X (23.00 / 1.80 + 1)X 286 = 8669；对接扣件数（个）N 3 =13223.47 / 6.00 = 22047旋转扣件数（个）N 4 =0.3 X 13223.47 / 6.00 = 662;脚手板面积（m2） S = 1.1 X（ 286-2 ）X 1.50 / 0.80=585.75。

根据以上公式计算得长杆总长 13223.467m ；小横杆 2325 根; 直角扣件 8669 个; 对接扣件 2204 个 ; 旋转扣件 662 个; 脚手板 585.75m 2。

扣件式钢管脚手架计算规则范本第一章总则第一条为保证扣件式钢管脚手架的安全可靠使用，制定本计算规则。

第二条所有扣件式钢管脚手架应按照国家建筑安全技术规程及相关标准进行设计、制造、施工和使用。

第三条扣件式钢管脚手架的计算规则适用于钢管脚手架的静力分析，不适用于动力分析。

第四条扣件式钢管脚手架的计算主要包括承重能力、稳定性和刚度等方面的计算。

第二章符号和单位第五条本计算规则中所涉及的符号和单位应符合国家有关标准的规定。

第三章承重能力的计算第六条扣件式钢管脚手架的承重能力计算应按照以下步骤进行：（一）确定脚手架的整体结构形式以及所使用的材料和规格；（二）计算整体结构的自重并根据现场使用条件确定荷载组合；（三）根据结构形式和材料强度计算各构件的承载力；（四）综合考虑各构件的受力情况，确定脚手架整体的承重能力。

第四章稳定性的计算第七条扣件式钢管脚手架的稳定性计算应按照以下步骤进行：（一）确定脚手架的整体结构形式以及所使用的材料和规格；（二）根据脚手架的位置、高度、荷载组合等条件，进行整体结构的稳定性计算；（三）对于高度较大的脚手架，还需要进行风荷载的影响计算；（四）根据计算结果，确定脚手架的稳定性要求以及必要的加固措施。

第五章刚度的计算第八条扣件式钢管脚手架的刚度计算应按照以下步骤进行：（一）确定脚手架的整体结构形式以及所使用的材料和规格；（二）根据脚手架的位置、高度、荷载组合等条件，进行整体结构的刚度计算；（三）根据计算结果，确定脚手架的抗变形要求以及必要的刚性加固措施。

第六章安全措施第九条在进行扣件式钢管脚手架计算时，应注意以下安全措施：（一）在计算中充分考虑脚手架的受力情况，确保脚手架的结构安全可靠；（二）对于高度较大的脚手架，应考虑地震和风荷载的影响；（三）在设计和施工过程中，应采取适当的防护措施，确保施工人员的安全；（四）定期进行脚手架的检测和维护，及时消除隐患，保证脚手架的安全使用。

第七章质量控制第十条扣件式钢管脚手架的设计、制造、施工和使用应按照国家有关标准的要求进行质量控制。

扣件式钢管脚手架规范详解扣件式钢管脚手架是我们日常施工中常用的工具，而在建筑施工安全管理中，脚手架工程的安全管理也占有很大的比重，保证脚手架体系的施工安全是施工现场安全管理的重要工作之一。

1、构配件1.钢管: 脚手架钢管宜采用Φ×钢管（方案据实计算）。

每根钢管的最大质量不应大于。

2.脚手板：脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg，木脚手板厚度不应小于50mm，两端应采用直径为4mm的镀锌钢丝各设两道箍。

3.扣件：分为旋转、直角、对接扣件，扣件在螺栓拧紧扭力达到65N· m时，不得发生破环。

4.悬挑脚手架用型钢：型钢悬挑梁宜采用双轴对称截面的型钢，钢梁截面高度不应小于不应小于160mm。

2、纵向水平杆1.纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨（如下图）；2.纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：（1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（如下图）。

（2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

3.当使用钢芭网片脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上（纵向水平杆在上，横向水平杆在下），并应等间距设置填心芯杆，间距不应大于400mm（如图）。

当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上（纵向水平杆在下，横向水平杆在上）（如图）。

3、横向水平杆1.作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；2.当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上（纵向水平杆在下，横向水平杆在上）；3.当使用钢芭网片脚手板时，双排脚手架的横向水平杆的两端，应用直角扣件固定在立杆上（纵向水平杆在上，横向水平杆在下）；4.主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。

扣件式钢管脚手架设计计算11钢结构钢管：外径48mm、壁厚3.5mm的无缝钢管。

扣件：有对接扣件、直角扣件和回转扣件三种。

(2)荷载施工荷载(操作人员和材料及设备等自重)、脚手架自重。

荷载的传递途径：脚手板→小横杆→大横杆→立杆→底座→地基。

(3)脚手架计算简化成平面结构体系计算。

计算内容：●小、大横杆的抗弯强度验算；●立杆体系的整体稳定性及单根立杆的局部稳定性验算；●脚手架的最大搭设高度计算；●立杆底座及地基承载力验算。

1)小横杆计算①强度验算Mma某fWn(附11.1)式中σ——小横杆的弯曲应力；Mma某——小横杆跨内最大弯矩设计值；Wn——小横杆净截抵抗矩；f——钢管的抗弯强度设计值，f=205N/mm2。

①挠度验算进行挠度验算时，需先将小横杆上承受的荷载换算成等效的均布荷载，然后按下式验算5ql4vv384EI(附11.2)式中v——小横杆的挠度；q——脚手板作用在小横杆上的等效均布荷载；l——小横杆的跨度；E——钢材的弹性模量；I——小横杆的截面惯性矩；[v]——受弯构件的容许挠度，取l/150。

2)大横杆计算①强度验算大横杆按三跨连续梁计算，取小横杆支座反力的最大值，进行最不利荷载布置后，计算出三跨连续梁的最大弯矩设计值。

其抗弯强度按下式验算Mma某fWn(附11.3)式中σ——大横杆的弯曲应力；Mma某——三跨连续梁(大横杆),经过最不利荷载布置求得的最大弯矩设计值；Wn——大横杆的截面抵抗矩；f——钢管的抗弯强度设计值。

注意：当脚手架外侧有遮盖物或有六级以上大风时，须按双向弯曲求出最大组合弯矩，再进行验算。

②挠度验算取小横杆最大支座反力的标准值进行三跨连续梁(大横杆)最不利荷载布置，求出其最大弯矩标准值，然后换算成等效均布荷载，按下式验算的挠度0.99ql4vv100EI(附11.4)式中v——大横杆的挠度；q′——大横杆上的等效均布荷载；l——大横杆的跨距；I——大横杆截面惯性矩。

扣件式钢管脚手架计算规则范文在计算扣件式钢管脚手架的设计时，需要遵循一定的规则和标准，以确保脚手架的安全和稳定性。

本文将介绍扣件式钢管脚手架的计算规则，涵盖扣件的数量计算、受力分析、钢管的选取和支撑件的设计等方面。

一、扣件数量计算扣件式钢管脚手架的搭建离不开扣件的使用，扣件的数量计算对于脚手架的设计至关重要。

计算扣件数量的基本原则是：结构中的每个焊接点或连接点，都需要使用一个扣件。

1. 立杆扣件数的计算：立杆是扣件式钢管脚手架的主要支撑部分，其数量的计算是根据脚手架的高度和间距来确定的。

一般情况下，每隔2米至2.5米需要设置一个立杆。

如果脚手架的高度超过30米，每10米高度需要增加一个立杆。

2. 横杆扣件数的计算：横杆是脚手架的横向连接部分，可以提高整体的稳定性。

横杆扣件的数量取决于脚手架的宽度和横杆的间隔。

一般情况下，每隔1.2米至1.8米需要设置一个横杆。

3. 斜杆扣件数的计算：斜杆是脚手架的支撑部分，可以提供额外的支撑力。

斜杆扣件的数量取决于脚手架的高度和斜杆的间隔。

一般情况下，每个立杆和横杆交叉点需要设置一个斜杆。

二、受力分析在扣件式钢管脚手架的设计中，需要对脚手架的受力情况进行分析，以确保其结构强度和稳定性。

1. 立杆的受力分析：立杆主要承受垂直方向的重力和水平方向的风载力。

在计算立杆的受力时，需要考虑各种情况下的荷载和弯矩，以确定立杆的尺寸和材料。

2. 横杆的受力分析：横杆主要承受水平方向的荷载和拉力。

在计算横杆的受力时，需要考虑横杆的跨度和荷载分布情况，以确定横杆的尺寸和材料。

3. 斜杆的受力分析：斜杆主要承受垂直方向的压力和拉力。

在计算斜杆的受力时，需要考虑斜杆的角度和长度，以确定斜杆的尺寸和材料。

三、钢管的选取选择合适的钢管对于扣件式钢管脚手架的设计至关重要。

在选择钢管时，需要考虑以下几个方面：1. 材料强度：扣件式钢管脚手架需要使用高强度的钢管，以确保其稳定性和承载能力。

常见的钢管材料包括Q235B钢和Q345B钢，其抗拉强度分别为375MPa和345MPa。

扣件式钢管脚手架规范详解(总15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--扣件式钢管脚手架规范详解扣件式钢管脚手架是我们日常施工中常用的工具，而在建筑施工安全管理中，脚手架工程的安全管理也占有很大的比重，保证脚手架体系的施工安全是施工现场安全管理的重要工作之一。

1、构配件1.钢管: 脚手架钢管宜采用Φ×钢管（方案据实计算）。

每根钢管的最大质量不应大于。

2.脚手板：脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg，木脚手板厚度不应小于50mm，两端应采用直径为4mm的镀锌钢丝各设两道箍。

3.扣件：分为旋转、直角、对接扣件，扣件在螺栓拧紧扭力达到65N· m时，不得发生破环。

4.悬挑脚手架用型钢：型钢悬挑梁宜采用双轴对称截面的型钢，钢梁截面高度不应小于不应小于160mm。

2、纵向水平杆1.纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨（如下图）；2.纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：（1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（如下图）。

（2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

3.当使用钢芭网片脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上（纵向水平杆在上，横向水平杆在下），并应等间距设置填心芯杆，间距不应大于400mm（如图）。

当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上（纵向水平杆在下，横向水平杆在上）（如图）。

3、横向水平杆1.作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；2.当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上（纵向水平杆在下，横向水平杆在上）；3.当使用钢芭网片脚手板时，双排脚手架的横向水平杆的两端，应用直角扣件固定在立杆上（纵向水平杆在上，横向水平杆在下）；4.主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。

高层建筑脚手架设计要点般要求（一）、钢管、扣件与脚手板1、钢管一般采用外径48mm壁厚3.5mm的Q235焊接钢管。

有严重锈蚀、弯曲、压扁、损伤和裂纹者不能使用，钢管一般涂上反映企业文化特色的防锈漆2、扣件有三种直角扣（十字扣），作两根垂直相交的钢管连接用旋转扣（回转扣），供两根任意相交的钢管连接用对接扣件，供对接钢管使用3、脚手板工地一般采用竹串片脚手板，应使用宽度不小于60mn的竹和直径5亠10mm|间距不大于600mm的拼接螺栓制作，孔径应紧密配合，螺栓必须可靠紧固（二）、构造与搭设要求1 、基本要求（1）、在纵向水平杆与立杆的交点处必须设置横向水平杆，并与纵向水平杆卡牢。

立杆下应有底座和垫板。

整个架子应设置必要的支撑与连墙点，以保证脚手架成为一个稳固的结构。

（2）、外脚手架的搭设，一般应沿建筑物周围连续交圈搭设，如果因条件不交圈搭设时，应设置必要的横向之字支撑，端部加强设置连墙点八、、(3)、高度超过24m的脚手架，禁止使用单排脚手架。

一般高度超过25m 的脚手架称为高层外脚手架，因此高层建筑外脚手架均应搭设双排脚手架，高度一般不宜超过50m当必须超过50m时，必须根据设计计算，分段搭设或分段卸荷。

( 4)、脚手架搭设应满足工人操作、材料堆放及运输等使用要求，并要保证搭设升高、周转脚手板和操作安全方便。

2、对地基的要求高层建筑施工用的脚手架基础，应通过设计计算确定其构造，并按设计构造规定施工。

脚手架基础顶面标咼应咼于自然地坪100〜150mm外沿应具有排水坡度，并挖一浅排水沟，以利排水。

3、搭设参数高层扣件钢管脚手架的搭设参数包括脚手架与主体结构连接点的竖向与横向距离、立杆纵距和横距、纵向水平杆的步距和横向水平杆的间距。

这些参数的确定应首先考虑操作的要求，先初步选定数值，再通过验算进行确定或调整。

一般脚手架与主体结构连接点的横向距离宜选用3〜4倍立杆纵距；竖向间距一般为2〜3 倍的步距结构施工用架子的立杆纵距，一般不宜超过1.8m，步距不宜超过1.8m;立杆横距不宜超过1.55m,横向水平杆间距一般不宜超过0.9m。
