扣件式钢管脚手架主要材料用量计算
立杆总数搭设高度步距立杆纵距立杆横距排数长杆总长度小横杆数长杆重量小横杆重量钢管总重量直角构件数对接构件数旋转构件数扣件数量脚手板面积(根)(m)(m)(m)(m)(排)(m) ( 根) (吨)(吨)(吨)( 个) ( 个) ( 个) (个)(m2)满堂脚手架
3 3 3 3 3 3 10.80 0.00 0.0
4 0.00 0.04 7.20 2.16 0.6
5 10.01 9.90
立杆总数搭设高度步距立杆纵距立杆横距排数长杆总长度小横杆数长杆重量小横杆重量钢管总重量直角构件数对接构件数旋转构件数扣件数量脚手板面积(根)(m)(m)(m)(m)(排)(m) ( 根) (吨)(吨)(吨)( 个) ( 个) ( 个) (个)(m2)双排脚手架
224 16.5 1.8 1.5 0.9 2 7423.35 1375.73 28.51 7.40 35.90 5010.13 1484.67 445.40 6940.20 329.67
说明: 1、本表以Φ 48钢管为例计算,长杆平均长度取5m,包括立杆、纵向水平杆和剪刀撑(满堂脚手架也包括横向水平杆);小横杆平均长度取立杆横距+0.5m;
2、满堂脚手架为一层作业,且按一半作业层面积计算脚手板;
3、参考依据:《建筑施工手册》(第二版),使用时仅需将红色字体表示的脚手架参数输入,即可自动生成主要材料用量。
扣件式脚手架计算书计算依据:1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《建筑地基基础设计规范》GB50007-2011一、脚手架参数卸荷设置有结构重要性系数γ0 1脚手架安全等级二级脚手架搭设排数双排脚手架脚手架钢管类型Φ48×2.8脚手架架体高度H(m) 25脚手架沿纵向搭设长度L(m) 100 立杆步距h(m) 1.8立杆纵距或跨距l a(m) 1.5 立杆横距l b(m) 0.9内立杆离建筑物距离a(m) 0.2 双立杆计算方法按双立杆受力设计双立杆计算高度(m) 25 双立杆受力不均匀系数K S0.6二、荷载设计脚手架设计类型结构脚手架脚手板类型竹芭脚手板脚手板自重标准值G kjb(kN/m2) 0.1 脚手板铺设方式2步1设密目式安全立网自重标准值G kmw(kN/m2)0.01 挡脚板类型木挡脚板栏杆与挡脚板自重标准值G kdb(kN/m) 0.17 挡脚板铺设方式2步1设每米立杆承受结构自重标准值g k(kN/m) 0.129 结构脚手架作业层数njj1结构脚手架荷载标准值G kjj(kN/m2) 3 地区贵州遵义市安全网设置全封闭基本风压ω0(kN/m2) 0.2风荷载体型系数μs 1 风压高度变化系数μz(连墙件、单立杆、0.81,0.81,0.904立面图侧面图三、纵向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.031+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.031+0.1×0.9/(2+1))+1.4×3×0.9/(2 +1)=1.333kN/m正常使用极限状态q'=(0.031+G kjb×l b/(n+1))=(0.031+0.1×0.9/(2+1))=0.061kN/m计算简图如下:1、抗弯验算M max=0.1ql a2=0.1×1.333×1.52=0.3kN·mσ=γ0M max/W=1×0.3×106/4250=70.594N/mm2≤[f]=205N/mm2满足要求!2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.061×15004/(100×206000×101900)=0.1mm νmax=0.1mm≤[ν]=min[l a/150,10]=min[1500/150,10]=10mm满足要求!3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.333×1.5=2.2kN正常使用极限状态R max'=1.1q'l a=1.1×0.061×1.5=0.101kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=2.2kNq=1.2×0.031=0.037kN/m正常使用极限状态由上节可知F1'=R max'=0.101kNq'=0.031kN/m1、抗弯验算计算简图如下:弯矩图(kN·m)σ=γ0M max/W=1×0.663×106/4250=156.02N/mm2≤[f]=205N/mm2满足要求!2、挠度验算计算简图如下:变形图(mm)νmax=0.137mm≤[ν]=min[l b/150,10]=min[900/150,10]=6mm 满足要求!3、支座反力计算承载能力极限状态R max=2.217kN五、扣件抗滑承载力验算纵向水平杆:R max=1×2.2/2=1.1kN≤R c=0.85×8=6.8kN横向水平杆:R max=1×2.217kN≤R c=0.85×8=6.8kN满足要求!六、荷载计算1、立杆承受的结构自重标准值N G1k双外立杆:N GS1k=(gk+0.031+l a×n/2×0.031/h)×H1=(0.129+0.031+1.5×2/2×0.031/1.8)×25=4.655kN 双内立杆:N GS1k=4.655kN2、脚手板的自重标准值N G2k1双外立杆:N GS2k1=H1/h×la×l b×G kjb×1/2/2=25/1.8×1.5×0.9×0.1×1/2/2=0.469kN 1/2表示脚手板2步1设双内立杆:N GS2k1=0.469kN3、栏杆与挡脚板自重标准值N G2k2双外立杆:N GS2k2=H1/h×la×G kdb×1/2=25/1.8×1.5×0.17×1/2=1.771kN1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3双外立杆:N GS2k3=G kmw×la×H1=0.01×1.5×25=0.375kN5、构配件自重标准值N G2k总计双外立杆:N GS2k =N GS2k1+N GS2k2+N GS2k3=0.469+1.771+0.375=2.615kN 双内立杆:N GS2k =N GS2k1=0.469kN 立杆施工活荷载计算外立杆:N Q1k =la×l b ×(n jj ×G kjj )/2=1.5×0.9×(1×3)/2=2.025kN 内立杆:N Q1k =2.025kN组合风荷载作用下单立杆轴向力: 双外立杆:N s =1.2×(N GS1k +N GS2k )+1.4×N Q1k =1.2×(4.655+2.615)+1.4×2.025=11.559kN 双内立杆:N s =1.2×(N GS1k +N GS2k )+1.4×N Q1k =1.2×(4.655+0.469)+1.4×2.025=8.983kN七、钢丝绳卸荷计算钢丝绳不均匀系数α 0.85 钢丝绳安全系数k9 钢丝绳绳夹型式 马鞍式 拴紧绳夹螺帽时螺栓上所受力T(kN) 15.19 钢丝绳绳夹数量 5 吊环设置 共用 吊环钢筋直径d(mm) 22 钢丝绳型号6×19(a) 钢丝绳公称抗拉强度(N/mm 2) 1570(钢芯) 钢丝绳受力不均匀系数Kx 1.5 卸荷系数Kf 0.8 上部增加荷载高度(m)6脚手架卸荷次数2钢丝绳卸荷钢丝绳绳卡作法钢丝绳连接吊环作法(共用)第1次卸荷验算α1=arctan(l s/H s)=arctan(3000/200)=86.186°α2=arctan(l s/H s)=arctan(3000/1100)=69.864°钢丝绳竖向分力标准值,不均匀系数K X取1.5由于脚手架所使用的钢丝绳应采用荷载标准值按容许应力法进行设计计算,计算钢丝绳竖向分力标准值时,立杆所受力按上面计算取标准值。
参数搭设高度H 搭设长度L1
立杆纵距la 立杆横距
lb 排数n1
作业层
数n2步距h
立杆总数n 小横杆长
度Lc
70.5
112
1.50.82 1.8149.33 1.1
计算
单位长杆总长度L m 小横杆数N1根直角扣件数N2个对接扣件数N3个旋转扣件N4个脚手板面积S
m2
282.88
3381.155556小横杆重量(t)
14.28200107

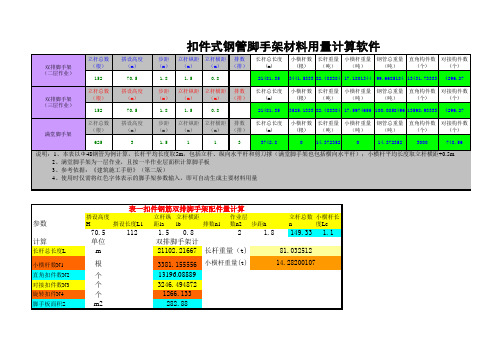

13196.088893246.4948721266.133扣件式钢管脚手架材料用量计算软件
表一扣件钢筋双排脚手架配件量计算
双排脚手架计
21102.21667长杆重量(t)81.032512
参数
搭设高度H 搭设长度L1
搭设宽度
L2立杆纵距
la 步距h
立杆总
数n 排数n1
3
25
251
1.56773
计算
单位满堂脚手架计算长杆总长度L m 3717重量(t)直角扣件数N2个3250对接扣件数N3个619.5旋转扣件N4个185.8脚手板面积S
m2
495.4
表四扣件式钢管脚手架材料用量估算
表二满堂脚手架配件量计算
14.272896
横向水平杆);小横杆平均长度取立杆横距+0.5m。
扣件式钢管脚手架主要材料用量计算
说明:1、本表以Φ48钢管为例计算,长杆平均长度取5m,包括立杆、纵向水平杆和剪刀撑(满堂脚手架也包括横向水平杆);小横杆平均长度取立杆横距+0.5m
2、满堂脚手架为一层作业,且按一半作业层面积计算脚手板
3、使用时仅需将红色字体表示的脚手架参数输入,即可自动生成主要材料用量
4、作者QQ:735807522
剪力墙背楞钢管间距457mm。
0.457平方模板面积内有2m钢管。
因钢管端部伸出墙体进行加固,考虑5%的扩大系数。
剪力墙结构模板接触面积考虑建筑面积的3~3.5的系数,框架结构考虑2~2.5的系数。
剪力墙结构一般水平和竖向按照1:2比例划分。
框架结构相反。
木枋按照间距250布置,1米木枋占0.20平方模板面积,木枋按照截面尺寸0.05×0.1考虑。
参数搭设高度H 搭设长度L1立杆纵距la 立杆横距lb 排数n1
作业层
数n2步距h
立杆总数n
小横杆长度Lc
40
6
1.5 1.0523 1.88 1.35
计算单位长杆总长度L
m 小横杆数N1根直角扣件数N2
个对接扣件数N3个旋转扣件N4个脚手板面积S
m2
15.12
106.5777778小横杆重量(t)
0.5524992
408.7111111114.434.32扣件式钢管脚手架材料用量计算软件
表一扣件钢筋双排脚手架配件量计算
双排脚手架计算
572长杆重量(t) 2.19648
参数
搭设高度H 搭设长度L1搭设宽度L2
立杆纵距la 步距h
立杆总
数n 排数n1
11
44
25 1.8 1.8379
7
计算单位满堂脚手架计算长杆总长度L m 9087.1重量(t)直角扣件数N2个5558.67对接扣件数N3个1514.52旋转扣件N4个454.355脚手板面积S m2
761.169
表四扣件式钢管脚手架材料用量估算
表二满堂脚手架配件量计算
34.894464
);小横杆平均长度取立杆横距+0.5m。
扣件式钢管脚手架计算规则扣件式钢管脚手架计算规则扣件式钢管脚手架与一般结构相比,其工作条件具有以下特点:所受荷载的变异性比较大;扣件连接节点属于半刚性,且节点刚性大小与扣件质量、安装质量有关,节点性能存在较大变异;脚手架结构构件存在初始缺陷,如杆件的初弯曲、锈蚀,搭设尺寸误差、受荷偏心等均较大;与墙柱板的连接点,对于脚手架的约束变异较大等。
鉴于以上问题目前研究的不足,缺乏系统积累和统计资料,目前脚手架国家规范采用的设计计算方法在实质上属于半概率、半经验的。
落地式扣件钢管脚手架计算要根据规范《建筑施工扣件式钢管脚手架技术规范》(JGJ130-2001),在规范中有明确的计算要求,应该包括的内容:1.纵向和横向水平杆(大小横杆)等受弯构件的强度和挠度计算其中大横杆规范要求按照三跨连续梁计算,小横杆规范要求按照简支梁计算。
2.扣件的抗滑承载力计算 3.立杆的稳定性计算脚手架整体稳定性计算通过计算长度附加系数u反映到立杆稳定性计算中,u反映脚手架各杆件对立杆的约束作用,综合了影响脚手架整体失稳的各种因素。
4.连墙件的连接强度计算对于使用钢管作为连墙件要求计算钢管扣件。
5.立杆的地基承载力计算计算强度和稳定性时,要考虑荷载效应组合,永久荷载分项系数1.2,可变荷载分项系数1.4。
受弯构件要根据正常使用极限状态验算变形,采用荷载短期效应组合。
规范中规定当高度超过50米的脚手架,可采用双管立杆、分段悬挑或分段卸荷等有效措施,必须另行专门设计。
一、纵向和横向水平杆(大小横杆)的计算南方地区通常采用小横杆上铺设大横杆的方式,北方反之;两种方式的传力过程不同,具体根据当地情况选择计算。
大小横杆不同的方式对应不同的计算过程,双排脚手架大小横杆计算是计算中不太重要的部分,一般都能满足要求,但它是脚手架整体荷载传递的第一部分,所以还是要比较进行简单的计算。
小横杆大横杆立杆图1.4 南北方大小横杆布置方式图大小横杆的强度计算要满足??MW?[f] (1.5)式中M——弯矩设计值,包括脚手板自重荷载产生的弯矩和施工活荷载的弯矩;W——钢管的截面模量;[f]——钢管抗弯强度设计值。
扣件式钢管脚手架材料用量计算扣件式钢管脚手架是一种常用的搭建工程脚手架的材料,它由钢管、扣件、模板和木枋等材料组成。
计算扣件式钢管脚手架的材料用量需要考虑以下几个方面:脚手架的高度、长度和宽度、脚手架的类型(单排脚手架、双排脚手架或多排脚手架)、工程要求等因素。
首先,计算钢管的用量。
钢管是扣件式钢管脚手架的主要支撑材料,根据脚手架的高度和长度,可以计算出需要的钢管用量。
通常,脚手架的高度为2米至6米不等,取中间值4米作为计算基准。
脚手架的长度取决于工程的需求,一般取10米作为计算基准。
脚手架的横跨宽度一般为2米至3米,取2.5米作为计算基准。
钢管的长度一般为3米、6米和9米,根据脚手架的长度和横跨宽度,可以计算出需要的钢管数量。
假设脚手架长度为10米,横跨宽度为2.5米,按3米一根的钢管计算,需要的钢管数量为10米/3米=3.33根,按整数计算,需要4根钢管。
其次,计算扣件的用量。
扣件是连接钢管的关键,用于固定和支撑脚手架。
扣件的用量与钢管的数量和连接方式有关。
对于单排脚手架,每根钢管连接需要2个扣件;对于双排脚手架,每根钢管连接需要3个扣件;对于多排脚手架,每根钢管连接需要4个扣件。
根据上述计算,单排脚手架需要8个扣件,双排脚手架需要12个扣件,多排脚手架需要16个扣件。
然后,计算模板的用量。
模板是扣件式钢管脚手架搭建工程的主要支撑结构,用于搭建脚手架的平台。
模板的用量与脚手架的长度和横跨宽度有关。
通常,模板的长度和横跨宽度与脚手架的长度和横跨宽度一致。
假设脚手架长度为10米,横跨宽度为2.5米,模板的尺寸为2.5米×2.5米,计算出需要的模板数量为(10米/2.5米)×(2.5米/2.5米)=10块。
最后,计算木枋的用量。
木枋是支撑模板和脚手架的关键材料,用于提供平台和承重作用。
木枋的用量与模板数量和支撑间距有关。
通常,木枋的长度与模板的宽度一致,木枋的支撑间距一般为1米至2米。
扣件式钢管脚手架主要材料用量计算
说明:1、本表以Φ48钢管为例计算,长杆平均长度取5m,包括立杆、纵向水平杆和剪刀撑(满堂脚手架也包括横向水平杆);小横杆平均长度取立杆横距+0.5m
2、满堂脚手架为一层作业,且按一半作业层面积计算脚手板
3、使用时仅需将红色字体表示的脚手架参数输入,即可自动生成主要材料用量
4、作者QQ:735807522
木枋按照间距250布置,1米木枋占0.20平方模板面积,木枋按照截面尺寸0.05×0.1考虑剪力墙背楞钢管间距457mm。
0.457平方模板面积内有2m钢管。
因钢管端部伸出墙体进行加固,考虑5%的扩大系数。
剪力墙结构模板接触面积考虑建筑面积的3~3.5的系数,框架结构考虑2~2.5的系数。
剪力墙结构一般水平和竖向按照1:2比例划分。
框架结构相反。
扣件式钢管脚手架材料用量计算在建筑行业中,脚手架是必不可少的施工工具。
其中,扣件式钢管脚手架因其具有结构简单、拆装方便、重量轻、强度高等优点,被广泛应用于各类建筑物的施工。
为了更好地利用扣件式钢管脚手架,本文将对其材料用量进行计算。
一、扣件式钢管脚手架的组成扣件式钢管脚手架主要由钢管和扣件组成。
其中,钢管是脚手架的主体结构,扣件则是连接钢管的重要部件。
根据施工需要,扣件式钢管脚手架可分为单排、双排和满堂脚手架。
二、扣件式钢管脚手架的材料用量计算1、确定脚手架的搭设方案首先需要根据施工要求确定脚手架的搭设方案。
不同的搭设方案所需的材料用量也不同。
例如,单排脚手架所需的材料较少,而双排和满堂脚手架所需的材料较多。
2、计算钢管的用量钢管的用量可根据以下公式计算:每米钢管长度需要的钢管数量 = (总长度/每米长度) × (1+损耗率)其中,总长度是指脚手架搭设所需的总长度,每米长度是指单根钢管的长度,损耗率可根据实际施工情况进行估算。
3、计算扣件的用量扣件的用量可根据以下公式计算:每米钢管所需扣件数量 = (总长度/每米长度) × (1+损耗率) ×(每个扣件所需钢管数量)其中,每个扣件所需钢管数量可根据实际情况进行估算。
4、其他材料的用量计算除了钢管和扣件外,脚手架还需要其他一些材料,如跳板、安全网等。
这些材料的用量也需要根据实际施工需要进行计算。
三、总结扣件式钢管脚手架的材料用量计算是合理利用材料的必要步骤。
通过本文的介绍,相信读者已经对扣件式钢管脚手架的材料用量计算有了基本的了解。
在实际施工过程中,应根据具体情况进行计算,以确保材料的合理利用。
扣件式钢管脚手架力学计算一、概述扣件式钢管脚手架是一种广泛应用于建筑行业的临时支撑结构,其具有搭建方便、拆卸灵活、调整高度方便等优点。
为了确保扣件式钢管脚手架在施工过程中的安全性和稳定性,进行力学计算是非常必要的。
本文将介绍扣件式钢管脚手架的力学计算方法,旨在为相关技术人员提供参考。
二、脚手架设计原则扣件式钢管脚手架的设计应遵循以下原则:1、满足施工要求,保证人员安全和施工顺利进行;2、结构简单,搭建和拆卸方便,适应不同施工需求;3、考虑风载、雪载等自然因素,确保脚手架的稳定性;4、选用符合标准的钢管和扣件,保证结构强度和稳定性。
1、荷载分析扣件式钢管脚手架主要承受的荷载包括施工荷载、风载和雪载等。
施工荷载主要包括施工人员、材料和设备的重量;风载和雪载则分别考虑风力和雪力的影响。
通过对这些荷载的分析,可以确定脚手架的承载能力要求。
2、力学模型建立为了进行力学计算,我们需要建立扣件式钢管脚手架的力学模型。
模型中,我们可以将脚手架看作一个框架结构,由水平和垂直杆件组成。
每个杆件可以视为梁或柱单元,其受力性质与相应的梁或柱单元类似。
通过模型,我们可以对脚手架的整体结构和局部构件进行详细的力学分析。
3、强度计算在已知脚手架承受的荷载和力学模型的基础上,我们可以进行强度计算。
强度计算的主要目的是确定脚手架的各个构件是否具有足够的强度来承受施加的荷载。
通常,我们会对各个构件的弯矩、剪力和轴力进行分析,以确定其是否满足强度要求。
扣件式钢管脚手架在承受荷载时,必须保持其稳定性。
因此,我们还需要进行稳定性计算。
稳定性计算主要考虑的是脚手架在受到荷载作用时是否会发生失稳或变形过大等情况。
通常,我们会采用稳定系数或临界荷载的概念来进行稳定性分析。
5、刚度计算除了强度和稳定性外,扣件式钢管脚手架的刚度也是一个重要的考虑因素。
刚度表示的是脚手架在受到荷载作用时的变形能力。
刚度计算主要是为了确定脚手架在使用过程中是否会出现过大的变形,从而影响其正常使用或安全性。
四、结论扣件式钢管脚手架作为建筑行业广泛使用的临时支撑结构,其安全性和稳定性至关重要。
通过本文所介绍的力学计算方法,相关技术人员可以更准确地评估扣件式钢管脚手架在施工过程中的性能,从而确保其安全性和稳定性,为建筑的顺利施工提供有力保障。
