( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改扣件式钢管脚手架设计计算实例(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes扣件式钢管脚手架设计计算实例(通用版)根据《建筑施工安全检查标准》（JGJ59-99）对外脚手架的规定；提出应该逐步淘汰竹脚手架，推广扣件式钢管脚手架。

《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2001）对扣件式钢管脚手架的设计原则和计算方法都作出了规定。

笔者以该规范为依据，系统地对扣件式钢管脚手架的设计计算作如下阐述。

一、横向、纵向水平杆计算1．横向、纵向水平杆的抗弯强度按下式计算：σ=M/W≤f式中M—弯矩设计值，按M=1.2MGK+1.4MQK计算，MGK为脚手板自重标准值产生的弯矩，MQK为施工荷载标准值产生的弯矩。

W—截面模量，查表φ48×3.5mm钢管W=5.08cm3f—钢材的抗弯强度计算值，f=205N/mm2（1）横向水平杆的抗弯强度计算横向水平杆的内力时按简支梁计算如图1，计算跨度取立杆的横距l0=80mm，脚手架横向水平杆的构造计算外伸长度a1=300mm，a2=100mm。

图1横向水平杆计算简图①永久荷载标准值gk包括每米立杆承受的结构自重标准值0.136kN/m（纵距1.5m，步距1.8m），脚手板自重标准值0.35kN/m2和栏杆与挡脚板自重标准值0.14kN/m（如图2）gk=0.136+0.35×1.2+0.14=0.696kN/m=696N/m其中，图2a）等效于图2b）图2结构自重计算简图②施工均匀活荷载标准值qk=3kN/m2×0.75m=2.25kN/m=2250N/m（横向水平杆间距为0.75m）图3施工荷载计算简图M=1.2MGK+1.4MQK=1.2×11.31+1.4×180=265.57Nm所以横向水平杆的抗弯强度满足安全要求。

扣件式钢管落地脚手架计算书一、工程概况和风雅致小区一标1#-4#、6#楼为6层，5#、10#、11#、15#楼为11层，框架或框剪结构，地上分别为6、11层，地下1层，建筑总高度30.8米及18.8米，建筑面积63876.5 m2，标准层层高2.8米，总工期330天,（搭设高度小于20米，计算高度20米）。

本工程由徐州高铁置业有限公司投资建设，徐州设计院有限公司设计，徐州中国矿大岩土工程新技术发展有限公司负责地质勘查，江苏创佳建设项目管理有限公司监理，江苏南通六建建设集团公司组织施工。

二、计算依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社、《钢结构设计规范》GB50017-2003 中国建筑工业出版社；《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 中国建筑工业出版社；《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。

三、计算参数1、钢管截面特征：（钢号：Q235，B类）钢管规格：Ф48×3.5；钢管直径d（mm）：48；钢管壁厚t（mm）：3.5；单位重量q g（kN/m）：0.0376；惯性矩I（mm4）：121900；抵抗矩W（mm3）：5080；截面积A（mm2）：489；回转半径i（mm）；15.8；抗弯、抗压容许应力[σ](N/mm2)：205；弹性模量E(N/mm2)：206000；2、脚手架构造参数脚手架类型：双排架；脚手架高度H s（m）：19；立杆纵距L a（m）：1.5；立杆横距L b（m）：1.05；横杆步距h（m）：1.8；上部横杆根数n2：2；脚手板铺设层数n3：10；立杆底垫块面积A（m2）：0.2；连墙件类型：扣件连接；连墙件布置方式：二步三跨；连墙件水平间距l w（m）：4.5；连墙件垂直间距h w（mm4）：3.6；连墙件长度b1（m）：0.4；剪刀撑斜杆与地面的倾角a：45；剪刀撑跨越立杆根数n4：6；3、荷载参数脚手板自重q j（kN/m2）：0.3；栏杆、挡脚板自重q d（kN/m）：0.14；安全网自重q a（kN/m2）：0.0014；作业层施工均布荷载q s（kN/m2）：2；同时施工作业层数n1：2;脚手架状况：全封闭;徐州市地区基本风压w0（kN/m2）: 0.35;4、其他参数风压高度变化系数μz（查GB50009-2001表7.2.1）架高25m，地处B类(城市郊区)μz为：1.25；脚手架风荷载体型系数μs（查JGJ 130-2001表4.2.4）：0.69；风荷载标准值w k=0.7×μs×μz×w0 =0.212kN/m2；立杆计算长度系数μ（查JGJ 130-2001表5.3.3）：1.5；轴心受压构件稳定系数φ（查JGJ 130-2001附录C）：0.243；注：计算长度l0 = μ×h =1.5×1.8=2.7m长细比λ= l0 / i=2.7/0.0158=171荷载分项系数（查GB50009-2001第8页）永久荷载γG：1.2；可变荷载γQ：1.4；地基承载力标准值f gk（kPa）地基为粘性土：200；脚手架地基承载力调整系数k c（查JGJ 130-2001第20页）工况为架底铺设混凝土及设置排水沟：1；5、材料种类说明脚手板采用：木脚手板挡脚板采用：栏杆，木脚手板挡板安全网采用：ML1.8×6;1.5kg四、脚手架验算本脚手架属于施工荷载由横向水平杆传递给立杆情况，荷载传递线路如下：脚手板→纵向水平杆（大横杆）→横向水平杆（小横杆）→立杆→地基。

文件编号：GD/FS-3080（安全管理范本系列）扣件式钢管脚手架设计计算实例详细版In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编辑：_________________单位：_________________日期：_________________扣件式钢管脚手架设计计算实例详细版提示语：本安全管理文件适合使用于平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。

，文档所展示内容即为所得，可在下载完成后直接进行编辑。

根据《建筑施工安全检查标准》（JGJ59-99）对外脚手架的规定；提出应该逐步淘汰竹脚手架，推广扣件式钢管脚手架。

《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2001）对扣件式钢管脚手架的设计原则和计算方法都作出了规定。

笔者以该规范为依据，系统地对扣件式钢管脚手架的设计计算作如下阐述。

一、横向、纵向水平杆计算1．横向、纵向水平杆的抗弯强度按下式计算：σ=M/W≤f式中M—弯矩设计值，按M=1.2MGK+1.4MQK计算，MGK为脚手板自重标准值产生的弯矩，MQK为施工荷载标准值产生的弯矩。

W—截面模量，查表φ48×3.5mm钢管W=5.08cm³f—钢材的抗弯强度计算值，f=205N/mm²（1）横向水平杆的抗弯强度计算横向水平杆的内力时按简支梁计算如图1，计算跨度取立杆的横距l₀=80mm，脚手架横向水平杆的构造计算外伸长度a₁=300mm，a₂=100mm。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改扣件式钢管脚手架计算实例(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes扣件式钢管脚手架计算实例(标准版)某工程为6层框架结构，女儿墙顶高27.9m，主体、装修施工采用落地式双排钢管脚手架，主体施工时只作维护架使用。

工程地点基本风压为ω0=0.6kN/m2。

试设计计算装修脚手架。

一、设计方案1.拟作业层的层数n1=2；铺板层数为每隔10m满铺一层脚手板，共n2=3层。

2.拟定脚手架结构尺寸：立杆纵距la=1.5m，立杆横距lb=0.8m，步距离h=1.8m，连墙件按2步3跨设置。

3.脚手板采用冲压钢板脚手板，其自重标准值gk1=0.3kN/m2，靠近建筑物外端外伸部分铺设20cm脚手板一块。

作业层外侧设挡脚板一块gk5=0.11kN/m。

4.栏杆：因固定安全网需要，每步架增加的栏杆数为n3=2道，栏杆及其连接扣件的自重标准值gk3=0.0384+0.0132/1.5=0.0472kN/m（式中0.0132为每个直角扣件的重量）。

5.安全网：采用每100cm2不少于2000目的安全网，沿架全高封闭，其自重标准值为gq40.005kN/m2。

6.全部杆件采用ф48×3.5mm钢管（0.384kN/m）。

二、设计计算1.纵向水平杆计算纵向水平杆的支撑情况及计算见图1，装饰施工均布活荷载标准值qQk1=2kN/m2(1)荷载计算作用于纵向水平杆的恒载标准值Pgk为Pgk=0.3×0.75×0.8÷2+0.11×0.75+0.384(0.8÷2+0.1)=0.192kN作用于纵向水平杆的活载标准值PQk为PQk=2×0.75×0.8÷2=0.6kN（0.3为冲压钢脚手板平米自重；0.75为小横杆间距；0.8为双排脚手架排距）(2)内力计算纵向水平杆按三跨连续梁计算，考虑活荷载与静载的不利组合，荷载不利组合，查结构静力计算手册，此时跨中弯短最大740)this.width=740"border=undefined>图1纵向水平杆计算简图(3)抗弯强度验算740)this.width=740"border=undefined>（4）挠度计算挠度计算采用标准荷载进行组合计算，最不利活载布置见图2，边跨跨中挠度最大740)this.width=740"border=undefined>2.横向水平杆计算（略）3.计算外立杆可搭设高度已知需要搭设的高度为30.6m（1）荷载计算1）每m立杆承受的结构自重标准值g：查《规范》附录A表A-1得gk=0.1248kN/m2）构配件的自重标准值产生得轴向NG2Ka）铺板层构造自重产生的轴向力NG2K740)this.width=740"border=undefined>b）全封闭安全网及其附件产生得轴向力NG2K2740)this.width=740"border=undefined>3）施工荷载产生的轴向力740)this.width=740"border=undefined>4）计算风荷载产生的弯矩MwK根据基本风压ω0=0.6kN/m2；风压高度系数μz查风荷载规范，当H=5m时，风压高度变化系数（B类地区）μz=0.8，风压体型系数μs 按规范取1.3φ由敞开式脚手架产生的φ查表为0.089查《规范》表A-3，敞开式脚手架的挡风面积为：1.8×1.5×0.089=0.2403m2由安全网产生的φ取0.5，则在脚手架的外立杆里面满挂密目网后，脚手架的综合挡风面积为：（1.8×1.5-0.2403）×0.5+0.2403=1.47015m2其综合挡风系数φ=1.47015/(1.8×1.5)=0.545740)this.width=740"border=undefined>5)计算立杆的稳定系数ф740)this.width=740"border=undefined>查《规范》附录C得ф=0.185（2）计算脚手架的可搭设高度组合风载740)this.width=740"border=undefined>按规范5.3.7双排单管脚手架不宜超过50m，需要对脚手架的可搭设高度进行调整：[H]=Hs/（1+0.001Hs）=60.2/（1+0.001×60.2）=56.78m>30.6m立杆的稳定性满足设计要求。

编订：__________________审核：__________________单位：__________________扣件式钢管脚手架设计计算实例Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-4233-16 扣件式钢管脚手架设计计算实例使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

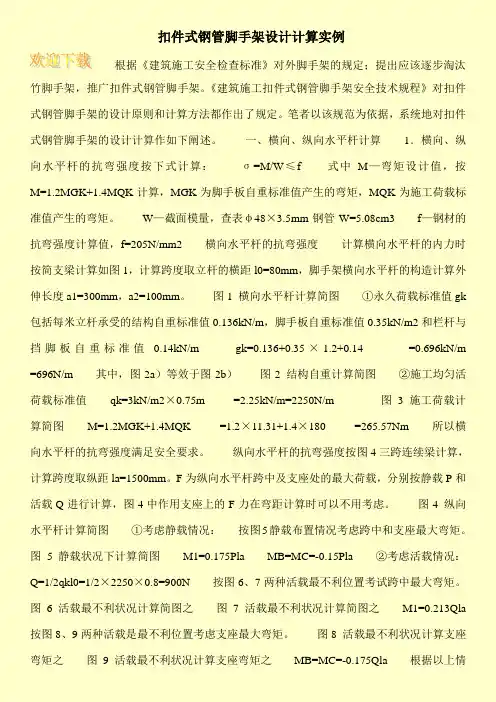

根据《建筑施工安全检查标准》（JGJ59-99）对外脚手架的规定；提出应该逐步淘汰竹脚手架，推广扣件式钢管脚手架。

《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2001）对扣件式钢管脚手架的设计原则和计算方法都作出了规定。

笔者以该规范为依据，系统地对扣件式钢管脚手架的设计计算作如下阐述。

一、横向、纵向水平杆计算1．横向、纵向水平杆的抗弯强度按下式计算：σ=M/W≤f式中M—弯矩设计值，按M=1.2MGK+1.4MQK计算，MGK为脚手板自重标准值产生的弯矩，MQK为施工荷载标准值产生的弯矩。

W—截面模量，查表φ48×3.5mm钢管W=5.08cm³f—钢材的抗弯强度计算值，f=205N/mm²（1）横向水平杆的抗弯强度计算横向水平杆的内力时按简支梁计算如图1，计算跨度取立杆的横距l₀=80mm，脚手架横向水平杆的构造计算外伸长度a₁=300mm，a₂=100mm。

图1 横向水平杆计算简图①永久荷载标准值gk包括每米立杆承受的结构自重标准值0.136kN/m（纵距1.5m，步距1.8m），脚手板自重标准值0.35kN/m²和栏杆与挡脚板自重标准值0.14kN/m（如图2）gk=0.136+0.35×1.2+0.14=0.696kN/m=696N/m其中，图2a）等效于图2b）图2 结构自重计算简图②施工均匀活荷载标准值qk=3kN/m²×0.75m=2.25kN/m=2250N/m（横向水平杆间距为0.75m）图3 施工荷载计算简图M=1.2MGK+1.4MQK=1.2×11.31+1.4×180=265.57Nm所以横向水平杆的抗弯强度满足安全要求。
