第4章设备层网络－CC-LINK4.1 CC-LINK的基础知识信息数据的现场网络系统，可以提供高效、一体化的工厂和过程自动化控制。
做为开放式现场总线，CC-Link是唯一起源于亚洲地区的现场总线，具有性能卓越、应用广泛、使用简单、节省成本等突出特点。
通过ISO认证成为国际标准，并且获得批准成为中国国家推荐标准GB/T19760-2008，同时也已经取得SEMI标准。
CC-Link是Control & Communication Link的简称，是一种可以同时高速处理控制和信通信速率下传输距离达到100m，并能够连接64个站。
到2008年3月为止他已经拥有超过1000家会员，其中海外会员已经多达57%，这一事实表明全球客户均已经开始认可CC-Link现场网络——这一源于日本，并逐步走向世界的网络标准。
随着越来越多的供应商加入CC-Link协会，目前累计发售的CC-Link兼容产品已经超过了900种。
鉴于这些产品的的卓越性能逐渐被越来越多的用户所认可4．1．1CC-Link特性1.减少配线，提高效率和其它总线一样，总线的使用减少了配线和安装设备的时间费用，减少配线时间，更有利于维护，大大提高生产效率。
2.广泛的多厂商设备使用环境可以从广泛的CC-Link产品群中选择适合您自动化控制的最佳设备。
●CC-Link会员生产厂商：已经超过506家●CC-Link兼容产品：已经超过490多种在电磁阀，传感器，转换器，温度控制器，传输设备，条形码阅读器，ID系统，网关，机器人，伺服驱动器，PLC等多种产品类型都有对应总线的产品。
3.高速的输入输出响应CC-Link实现了最高为10Mbps的高速通讯速度，输入输出响应可靠，并且响应时间快，可靠和具有确定性。
4.距离延长自由自在CC-Link的最大总延长距离可达1.2km(156kbps).另外，通过使用中继器（T型分支）或光纤中继器，可进一步延长传输距离，适用于网络扩张时需远距离设置的设备。

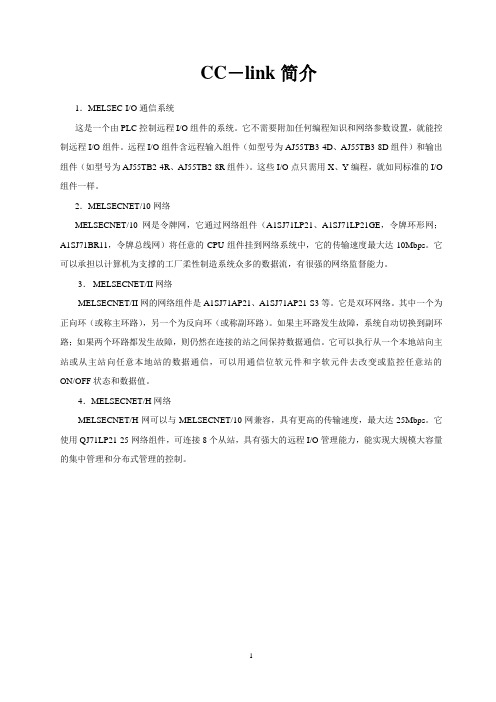

CC－link简介1．MELSEC-I/O通信系统这是一个由PLC控制远程I/O组件的系统。
它不需要附加任何编程知识和网络参数设置，就能控制远程I/O组件。
远程I/O组件含远程输入组件（如型号为AJ55TB3-4D、AJ55TB3-8D组件）和输出组件（如型号为AJ55TB2-4R、AJ55TB2-8R组件）。
这些I/O点只需用X、Y编程，就如同标准的I/O 组件一样。
2．MELSECNET/10网络MELSECNET/10网是令牌网，它通过网络组件（A1SJ71LP21、A1SJ71LP21GE，令牌环形网；A1SJ71BR11，令牌总线网）将任意的CPU组件挂到网络系统中，它的传输速度最大达10Mbps。
它可以承担以计算机为支撑的工厂柔性制造系统众多的数据流，有很强的网络监督能力。
3．MELSECNET/II网络MELSECNET/II网的网络组件是A1SJ71AP21、A1SJ71AP21-S3等。
它是双环网络。
其中一个为正向环（或称主环路），另一个为反向环（或称副环路）。
如果主环路发生故障，系统自动切换到副环路；如果两个环路都发生故障，则仍然在连接的站之间保持数据通信。
它可以执行从一个本地站向主站或从主站向任意本地站的数据通信，可以用通信位软元件和字软元件去改变或监控任意站的ON/OFF状态和数据值。
4．MELSECNET/H网络MELSECNET/H网可以与MELSECNET/10网兼容，具有更高的传输速度，最大达25Mbps。
它使用QJ71LP21-25网络组件，可连接8个从站，具有强大的远程I/O管理能力，能实现大规模大容量的集中管理和分布式管理的控制。
例如:链接数为10个站，远程输入RX 从D1000开始，远程输出RY 从D1020，远程寄存器RWr 为D1040，远程寄存器RWwD10805 SDA6 RDB 8 P5S7 SG 3 RDA 4 SDB2 P5S 1 SG 变频器正面向下看81PCCC-LINK 网络布线图远程输入输出开关量读取区域示意图（每一个“”为一个站号）远程寄存器读取区域示意图远程输入输出开关量地址站号分配情况远程输入输出开关量地址站号分配情况一、实验目的1．使学员理解Q系列主站的结构与软件的基本设置2．GX Developer软件的基本操作与运用3．了解Q系列主站与变频器及PLC之间的通信及监控二、实验器材Q系列主站（Q02CPU）1台QJ61BT11（Q主站CC-LINK通信模块）1台A540（变频器）1台A5NC（变频器CC-LINK通信模块）1台PC电脑1台编程电缆线（Q02CPU专用）1条编程电缆线（FX2N）GX Developer编程软件1套F940GOT-SWD 1台SWOPC-FXDU\WIN-C 1套32CC-LINK(PLC通信模块) 1套FX2N-48MR 1台PC-F940GOT通讯线1条三、控制要求Q主站能够通过触摸屏对变频器进行正反转运行及读取电压与运行频率的改变等简单操作，对PLC的输入点Xn、输出点Yn进行监视及能控制输入信号。
三菱Q系列PLC实操实物教程第五章三菱CC-LINK通讯模块第一节QJ61BT11N的连接设置CC-LINK是一种数据链接系统，通过它可以建立成本低廉的分散系统，可以减少大量的接线工作，同时也使得控制和程序编写变得简单高效。
它可以链接带有CC-LINK功能的变频器，触摸屏，远程IO模块，远程模拟量模块，远程温度模块，远程编码器模块等等带有此功能的通讯设备。
可以传输以位/字为单位的数据，有较长的传输距离和传输速度，可以根据不同的数据量需求设置每一个站的相关数据，详细的介绍在相关手册都能找到，我们的教程主要以实操来讲解通讯的内容。
这里我们以QJ61BT11N为主站通讯模块，连接在Q02HCPU所组成的网络中，中间是一个以太网口模块，它可以连接触摸屏，变频器，以及网络通讯等，以后会介绍。
将电源，CPU以及模块安装在基板上，确认接线无误后通电，编写CPU内的相关参数。
在参数设置选项中的I/O分配设置中进行基本的设置1.从CPU后面的第一个基板插槽上的模块算起，这里第一个模块是以太网口模块，起始I/0地址为0，占用32点的输入输出地址。
2.第二个插槽的就是我们需要使用的CC-LINK主站模块。
这里Q系列的PLC的I/O点时候以16进制的方式计算的，那么第一个模块占用的就是00-0F和10-1F共32点，所以第二个插槽的模块就是从20起始的I/O算起，填入相应的参数。
3.在网络参数的CC-LINK的设置中设置使用主站模块的块数，起始I/O地址，设置的总站数要小于64，其他远程输入输出和远程寄存器要根据未使用的点来设置，留出充足的可扩展余地。
4.在参数设置完毕以后将参数写入CPU，之后需要断电重启，参数才会生效，否则CPU的故障灯会亮。
在未链接其他站时或设置的总站数与实际链接的总站数不符合，或其中有断电的站等情况QJ61BT11N的ERR灯会点亮，但不影响使用。
第二节AJ65BT-64RD4远程热电阻模块的连接使用这里先进行远程热电阻模块的连接实验，通过CCLINK电缆将模块与主站连接，在实验的时候也可以使用其他连线代替，如网线。
