CCLINK INTERNET(三菱A 系列CPU)一、设置要求：1） 站类型设置：主站（MASTER ）、本地站（LOCAL ）、远程I/O 站2） 站号设置：01－643） 波特率设置：0***156K 、1***625K 、2***2.5M 、3***5M 、4***10M4） 网线：若为三菱专用线DA （蓝）、DB （白）、DG （黑）、SLD （屏蔽双绞线）5） 终端电阻：即在所联网络的两端需加终端电阻二、联网示意图：1）简图：2）说明：〔1〕 主站：MASTER －站号为0〔2〕 本地站：LOCAL －油漆系统，传送的数据为M300-M395共96个位（bit ），合6个字节（byte ）。
<a>设定站号：NO.STATION――01<b>设定条件设置开关sw4为ON（OFF：1，ON：4），即油漆系统共占有1、2、3、4四个站；而一个站仅能传送远程输入（RY）32位（bit），合2个字节（byte）。
<c>1号本地站的写入远程输出（Ry）的缓冲存储器开始地址为H160，指令为：||M9036|―〔TO H12 H160 K4M300 K6〕〔3〕本地站：LOCAL－水系统，传送数据为M200-M231共32位（bit），合2个字节（byte）<a>设定站号：NO.STATION――05<a>FX系列PLC的cclink规定其模块的占用站数为2个，即5号和6号站指令为：〔TO k0 k0 K4M200 K2〕3〕本地站：LOCAL－伴热系统，传送数据为M200-M231共32位（bit），合2个字节（byte）<a>设定站号：NO.STATION――07<a>FX系列PLC的cclink规定其模块的占用站数为2个，即7号和8号站指令为：〔TO k0 k0 K4M200 K2〕。

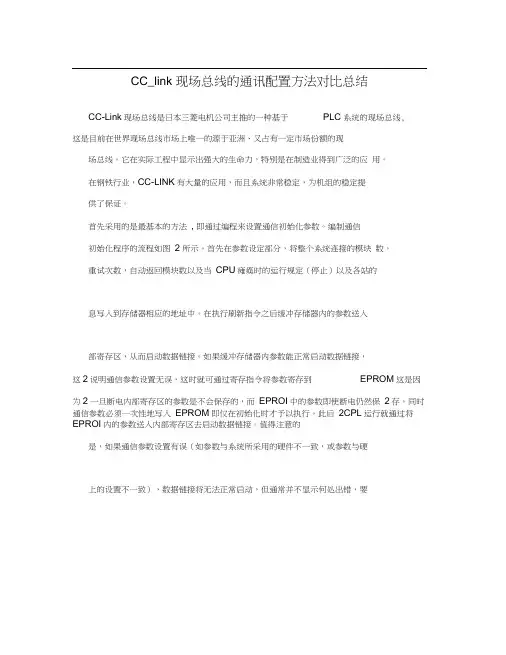

CC_link 现场总线的通讯配置方法对比总结CC-Link现场总线是日本三菱电机公司主推的一种基于PLC系统的现场总线,这是目前在世界现场总线市场上唯一的源于亚洲、又占有一定市场份额的现场总线。
它在实际工程中显示出强大的生命力，特别是在制造业得到广泛的应用。
在钢铁行业，CC-LINK有大量的应用，而且系统非常稳定，为机组的稳定提供了保证。
首先采用的是最基本的方法, 即通过编程来设置通信初始化参数。
编制通信初始化程序的流程如图2 所示。
首先在参数设定部分，将整个系统连接的模块数，重试次数，自动返回模块数以及当CPU瘫痪时的运行规定（停止）以及各站的息写入到存储器相应的地址中。
在执行刷新指令之后缓冲存储器内的参数送入部寄存区，从而启动数据链接。
如果缓冲存储器内参数能正常启动数据链接，这2说明通信参数设置无误，这时就可通过寄存指令将参数寄存到EPROM这是因为2 一旦断电内部寄存区的参数是不会保存的，而EPROI中的参数即使断电仍然保2存。
同时通信参数必须一次性地写入EPROM即仅在初始化时才予以执行。
此后2CPL运行就通过将EPROI内的参数送入内部寄存区去启动数据链接。
值得注意的是，如果通信参数设置有误（如参数与系统所采用的硬件不一致，或参数与硬上的设置不一致），数据链接将无法正常启动，但通常并不显示何处出错，要正只有靠自己细心而又耐心地检查，别无它法。
反过来，如果通信参数设置正而硬件上的设置有错，CC-Link通信控制组件会提供出错信息，一般可通过编软件包的诊断功能发现错误的类型和错在哪里。
刷新指令通过缓冲存储器参数启动数据链播琴数寄存到CTROM刷錨指令通过动敷据籬摟图1:编程配置步骤第二种通信初试化设置的方法是使用CC-Link通信配置的组态软件GX-Con figurator for CC-L ink该组态软件可以对A系列和QnA系列的PLC进行组态，实现通信参数的设置。
整个组态的过程十分简单，在选择好主站型号之后就可以进行主站的设置,此后再陆续添加所连接的从站，并进行从站的设置，包括从站的型号和其所占站的个数。

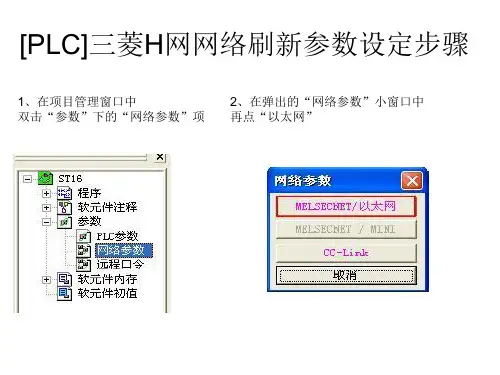

三菱A 系列PLC PLC CC CC CC--LINK 通讯方法的实现通讯方法的实现三菱PLC 网络通讯主要有：CC-LINK 通讯，H 网通讯及以太网通讯三种，下面分别简单介绍这三种通讯实现的方法。
这里只是介绍一些基本的通讯方法和注意事项，其它如站设定的详细方法请参看其相应模块的手册。
一、基本知识CC-LINK 中站的类型：远程I/O 站：作为子站，只处理I/O 开关量的站点，如：AJ65BTB1-16D （16点输入模块）；远程装置（设备）站：能处理开关量和数字量的模块，如：AJ65BT-64AD （A/D 转换模块）；本地站：具有CPU 能和主站或其它本地站通讯的模块，如：A3NCPU； 主站：控制远程I/O 站，装置站和本地站的站点。
二、A 系列PLC CC-LINK 通讯的实现A 系列PLC CC-LINK 的通讯相比Q 系列PLC 来说要麻烦一点，在Q 系列PLC 中实现CC-LINK 通讯只要在软件中组态就可以了，而A 系列PLC 则需要在程序中编程实现。
实际上，在编程时，只有搞清以下两方面就可以了：一是CC-LINK 的I/O 信号，二是CC-LINK 模块用于和CPU 交换数据的缓冲区（BFM），尤其是后者更为重要。
下面分别来说明：1、CC-LINK 模块的I/O 信号CC-LINK 模块的I/O 信号分是为了主CPU 联系用的，用来指明CC-LINK 模块的状态、通讯状态等一些开关量，可以被主CPU 直接使用，从而针对不同的情况让主CPU 做出不同的处理。
I/O 的名称和具体含义在这时里不在详述，可以参看A系列CC-LINK模块手册。
需要说明的是，这些信号的X和Y信号都是针对于主CPU来说的，X信号是从CC-LINK模块传送到主CPU的信号（对于CC-LINK模块来说是输出信号），Y信号是从主CPU到CC-LINK模块的信号（针对CC-LINK模块来说是输入信号），这点要注意区分，不要混淆。
三菱PLC与C CLink配置与应用CC-Link局域控制网CC-Link是一现场级局域测控网络，提供了很多高一等级网络所具有功能，如：可以对其设定主站和备用主站，其造价低廉，性价比较高，采用CC-Link可以构成一个简易P L C控制网，与真正控制网相比，价格极为低廉。
系统中，采用CC-Link给系统带来了如下优势与特点：1）自动刷新功能、预约站功能使控制系统无缝连接备用从站，实现无扰控制。
2）完善RAS（Reliability可靠性、Availability有效性、Serviceability可维护性）功能使控制系统可维护性极大提高。
3）互操作性和即插即用功能给系统备件储存提供了多生产厂家选择。
4）循环传送和瞬时传送功能提高了系统数据通信速率。
5）优异抗噪性能和兼容性。
CC-Link网络设置与编程基于CC-Link现场总线应用过程中，最为重要一部分便是对系统进行通信初始化设置。
目前CC-Link通信初始化设置方法一般有三种，1）采用是最基本方法，即编程来设置通信初始化参数。
2）使用CC-Link通信配置组态软件G X-Configurator for CC-Link，采用通信初试化设置方法。
该组态软件可以对A系列和Q nA系列PL C进行组态，实现通信参数设置，整个组态过程十分简单，但遗憾是，目前该方法还不支持Q系列P L C。
3）CC-Link网络参数来实现通信参数设定。
这是Q系列PLC新增功能，而A 系列和QnA系列PLC并不具备这项功能。
整个设置过程相当方便。
GPPW 软件网络配置菜单中，设置相应网络参数，远程I/O信号就可自动刷新到CPU内存，还能自动设置C C-Link远程元件初始参数。
整个CC-Link现场总线系统是由Q系列和64个远程I/O模块构成，不须设置网络参数即可自动完成通信设置初试化。
CC-Link 连接( 智能设备站)
1.PLC端软件设置：
网络参数--CCLINK--站信息—选中需要设置的站，站点类型改为智能设备站，占用数量1站，如下图
2,HMI端设置：
2-1.机器连接类型设置如下图
2-2.站号设置：
点击上图中红色框内的详细设置，出现如下对话窗口
图中红色框内设置站号，蓝色框内设置占用站数，这里的设置要与PLC中的设置一致2-3,系统环境设置如下图：
2-4,OS中通讯驱动的选择：
2-5,软元件的设置（网络设置）
双击基本画面中的元素，出现属性对话窗口
点击红色框中的软元件，出现软元件设置窗口
将网络设置改为其它站点，网络号和站点号填写所对应的PLC的网络号和站号，具体设置如上图红色框部分。

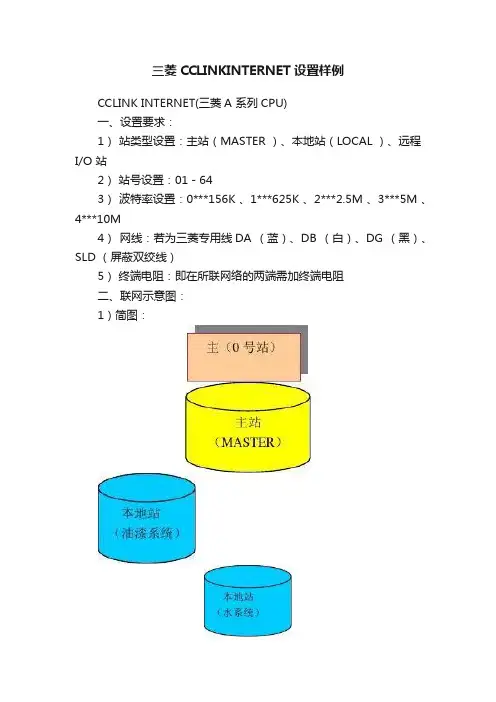

三菱CCLINKINTERNET设置样例CCLINK INTERNET(三菱A 系列CPU)一、设置要求：1）站类型设置：主站（MASTER ）、本地站（LOCAL ）、远程I/O 站2）站号设置：01－643）波特率设置：0***156K 、1***625K 、2***2.5M 、3***5M 、4***10M4）网线：若为三菱专用线DA （蓝）、DB （白）、DG （黑）、SLD （屏蔽双绞线）5）终端电阻：即在所联网络的两端需加终端电阻二、联网示意图：1）简图：2）说明：〔1〕主站：MASTER －站号为0〔2〕本地站：LOCAL －油漆系统，传送的数据为M300-M395共96个位（bit ），合6个字节（byte ）。
设定站号：NO.STATION――01设定条件设置开关sw4为ON（OFF：1，ON：4），即油漆系统共占有1、2、3、4四个站；而一个站仅能传送远程输入（RY）32位（bit），合2个字节（byte）。
1号本地站的写入远程输出（Ry）的缓冲存储器开始地址为H160，指令为：||M9036|―〔TO H12 H160 K4M300 K6〕〔3〕本地站：LOCAL－水系统，传送数据为M200-M231共32位（bit），合2个字节（byte）设定站号：NO.STATION――05FX系列PLC的cclink规定其模块的占用站数为2个，即5号和6号站指令为：〔TO k0 k0 K4M200 K2〕3〕本地站：LOCAL－伴热系统，传送数据为M200-M231共32位（bit），合2个字节（byte）设定站号：NO.STATION――07FX系列PLC的cclink规定其模块的占用站数为2个，即7号和8号站指令为：〔TO k0 k0 K4M200 K2〕。
CC-LINK参数设置及故障处理（Q06UDEH CPU）1.依次点击参数—网络参数—CC-LINK：红色字体部分不需要设置蓝色字体部分中需要设置模块数 CC-Link 模块的数量。
在一个站中最多可以安装 4 个CC-Link 模块。
起始I/O号CC-Link 模块的起始 I/O 号的地址。
CPU 为每个 CC-Link 模块的输入和输出分配 32 个地址，此地址和模块的安装位置有关。
类型设定是主站还是本地站模式设置两种模式可选择：远程网络模式（远程网络模式和远程网络模式）和远程 I/O 模式。
远程网络模式适用于所有的站，而远程 I/O 模式只适用于从站是远程 I/O 站的情况。
如从站都是远程 I/O 站，使用远程 I/O 模式比使用远程网络模式链接扫描时间更快。
总链接数链接从站的物理数目，而不是站号数。
远程输入（RX）刷新软元件远程输入 RX 缓冲区（BFM）的首地址。
远程输出（RY）刷新软元件远程输出 RY 缓冲区（BFM）的首地址。
远程寄存器（RWr）刷新软元件远程读寄存器 RWr 缓冲区（BFM）的首地址。
远程寄存器（RWw）刷新软元件远程写寄存器 RWw 缓冲区（BFM）的首地址。
特殊继电器（SB）刷新软元件特殊继电器 SB 缓冲区（BFM）的首地址。
特殊寄存器（SW）刷新软元件特殊寄存器 SW 缓冲区（BFM）的首地址。
重试次数通讯失败后的重试次数。
CPU 指定 CPU 发生故障时的通讯状态（停止或继续）。
扫描模式指定指定通讯时的扫描模式。
处理信号和扫描信号同时进行时是同步模式，反之为异步模式。
2.在站信息中要设置好每个子站占用的站数（具体可参照官网手册）检查没有错误之后可下载到PLC中进行测试；下载完成后需要进行CPU和远程模块复位操作；3.重新上电可进行系统监视和CC-LINK诊断操作。
依次点击诊断—CC-LINK诊断：发现错误后，可进行线路测试操作（检查线路是否通畅）；如果接线有问题，可到现场检查梳理（接线方式可查书册）。
三菱FXPLC的CC-LINK如何使用
参考图片
什么是CC-LINK？
英文意思是，controal and communication 控制-通讯链接；是三菱推出的一种开放式通讯总线，类似与我们常用到的RS485通讯，应该都是遵循modbus通讯协议，或者在此基础上有所改变；是用来实现设备与设备之间的通讯控制，使传统的复杂的接线变得更简单。
CC-LINK系统的组成
系统主要由一个主站和多个从站组成，FX2NPLC，搭配的主站模块为FX2N-16CCL-M，从站模块为FX-2N-32CCL；主站与从站之间通过链接扫描的方式进行数据大的读取与写入，讯速度非常快，可达10M/S。
系统组成示意图
CC-LINK系统的接线
各个主站和从站设备之间的连接主要是通过专用的CC-LINK电缆进行连接，一般为4芯线；
CC-LINK接线示意图
系统参数的设置
1、站号设置：主站站号设置为0，从站站号为1-64，从站一般不超过64，具体看不同型号产品的手册
2、波特率设置：数据传输速度，主站从站的传输速度必须要保持一致；
3、站数设置：从站占用的站数必须要设置，不然分配地址时，会链接出错；。
三菱PLC与CC－Link配置与应用CC-Link 通信原理简介CC-Link 的底层通讯协议遵循RS485。
一般情况下，CC-Link 主要采用广播-轮询的方式进行通讯。
具体的方式是：主站将刷新数据(RY/RWw)发送到所有从站，与此同时轮询从站1;从站 1 对主站的轮询作出响应(RX/RWr)，同时将该响应告知其它从站;然后主站轮询从站2(此时并不发送刷新数据)，从站2 给出响应，并将该响应告知其它从站;依此类推，循环往复。
广播-轮询时的数据传输帧格式请参照图2，该方式的数据传输率非常高。
除了广播-轮询方式以外，CC-Link 也支持主站与本地站、智能设备站之间的瞬时通讯。
从主站向从站的瞬时通讯量为150 字节/数据包，由从站向主站的瞬时通讯量为34 字节/数据包。
瞬时传输时的数据传输帧格式请参照图2，由此可见瞬时传输不会对广播轮询的循环扫描时间造成影响。
CC 所有主站和从站之间的通讯进程以及协议都由通讯用LSI-MFP(Mitsubishi Field Network Processor)控制，其硬件的设计结构决定了CC-Link 的高速稳定的通讯。
CC-Link 网络设置与编程在基于CC-Link 现场总线的应用过程中，最为重要的一部分便是对系统进行通信初始化设置。
目前CC-Link 通信初始化设置的方法一般有三种，1)采用的是最基本的方法，即通过编程来设置通信初始化参数。
2)使用CC-Link 通信配置的组态软件GX-Configurator for CC-Link，采用通信初试化设置的方法。
该组态软件可以对A 系列和QnA 系列的PLC 进行组态，实现通信参数的设置，整个组态的过程十分简单，但遗憾的是，目前该方法还不支持Q 系列的PLC。
3)通过CC-Link网络参数来实现通信参数设定。
这是Q系列的PLC新增的功能，而A系列和QnA系列PLC并不具备这项功能。
整个设置的过程相当方便。
