(完整版)判断电路的连接方式

一、辨别串、并联电路：“擦来擦去法”：擦掉任意一个用电器，若其它用电器也不工作，则这这些用电器串联；若其它用电器不受影响仍然工作则这用电器为并联．1.简单正规的电路图的判断：2.形变类的电路图的判断：3.开关变化引起电路图的变化判断：例1：在图中，当闭合开关时，灯泡为：（）A. 串联B. 并联后与串联C. 并联D. 串联后与并联解析：假设把灯拆除，当闭合开关S1、S2时，电流由电源正极流出经a点、开关S1到达c点，在c点分为两股，一股流过到达d点，另一股流过经到达d点，最后在d点汇合成一股流回电源负极，都能正常工作；同理拆除后，其余两盏灯均能正常工作，因此是并联的。

所以答案为C。

二、有电表类的电路辨析：如果电路中有电流表或电压表，则可以去掉它们。

去掉的方法为：电压表所在位置视为断路（因电压表内阻很大，几乎无电流通过---相当于开路）；电流表所在位置用导线连接起来（因电流表内阻很小，电阻可视为零---相当于一根导线）。

例2：请分析下图中电路的连接方式。

解析：将电压表“擦除”，用导线代替电流表，则电路的等效图为：·这样很方便的判断电路的连接方式了。

三、判断电流表的测量对象：1. 断开电流表，用电器因断路不能工作例3：如图，试判断电流表分别测量哪些灯泡的电流。

解析：当断开A3时，L3断路，故A3测的是L3的电流。

当断开A2时，L2、L3均断路，故A2测的是L2、L3并联的总电流。

当断开A1时，L1、L2、L3全都断路，故A1测的是L1、L2、L3三灯并联的总电流。

2. 断开电流表，用电器因短路不能工作例4：如图所示的电路，当开关闭合时，电流表的示数分别为和，则通过灯的电流分别为多少？解析：首先判断出三个灯泡是并联的，再依次断开各电流表判断其所测电流。

当断开A1时，三灯断路，故A1测的是三灯并联的总电流。

当断开A2时，如下图，L1、L2被短路，故A2测的是L1、L2两灯并联的电流。

当断开A3时，如下图，L2、L3被短路，故A3测的是L2、L3两灯并联的电流。

第十一章简单电路知识点一、认识电路1、电源：提供电能的装置，将其他形式的能转化为电能。

⑴干电池：干电池是日常生活中使用最多的直流电源，有1号、2号、5号、7号等。

⑵蓄电池：蓄电池也是电池中的一种，应用于汽车、摩托车、通讯等。

⑶纽扣电池：电脑、手表、石英钟等。

⑷锂电池:手机以上都是化学能转化为电能。

⑸太阳能电池：广泛应用光能转化为电能。

2、电路⑴电路的组成：电路是由电源、用电器、开关和导线四部分组成，缺少或不完整都会影响电路的正常工。

⑵电路各部分的作用①电源：提供电能的装置，它保证电路中有持续电流，工作时将其他形式的能转化为电能。

②用电器：用电来工作的设备，工作时将电能转化为其他形式的能。

③开关：用来接通或断开电路，起控制电路的作用。

（闭合或断开）④导线：导线将电源、用电器、开关连接起来。

⑶电路的三种状态①通路：正常连接的电路，即用电器能够工作的电路．通路特征：电路中有电流，用电器正常工作。

②断路（开路）：断开的电路。

断路特征：电路中无电流，用电器不工作．原因有开关没闭合，接线处松动，导线断了，用电器损坏等③短路：不经过用电器而直接跟电源的两极相连的电路（用电器和导线并联，用电器被短路也就是不工作了）短路特征：用电器不工作，电路有很大电流，会损坏电源甚至烧坏导线的绝缘皮，引起火灾。

⑷电路故障的判断根据现象判断故障在哪里，在确定故障原因（短路、短路）3、电路图①电路图：用规定的符号表示电路连接情况的图叫做电路图。

②记住常见电学元件符号（电源、单刀单置/双置、交叉导线/连接、电动机、伏特表、安培表、电铃、电阻、互动变阻器等）③电路图要规范，画成矩形。

元件不能放在拐角处。

注意开关的状态。

④双控电路图、楼道感应灯电路图。

4、实物图与电路图互相转化⑴根据实物图画电路图看实物画电路图，关键是在看图，实物图实际上只有两种电路，一种串联，另一种是并联。

①串联电路非常容易识别，先找电源正极，沿电流方向顺序前进直到电源负极为止，明确每个元件的位置，然后作图。

设计电路图连接特点头尾相连，逐个顺次连接头头相连，并列连接在两点之间识别串并联电路的4种方法及练习核心提示：学会正确识别串并联电路是初中物理的重要知识点之一，会识别电路是学习电路连接和电路计算的基础，对于电路的识别要紧紧抓住串联电路和并联电路的基本特征，而不应单从形状上去分析。

1•使用定义法识别串并联电路（如下图所示）若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，贝y电路就是并联电路。

串联电路并联电路注：头，尾：电流流进处即为头；电流流出处即为尾。

2•使用电流流向法识别串并联电路从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。

若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，贝9分支处到汇合处之间的电路是并联的（如图2所示）。

电流流向法是电路分析中常用的一种方法。

例1.分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。

分析：用“电流流向法”来判断.在图甲所示的电路中，从电源的正极出发，电流依次通过了灯L1.L2和L3,电路中没有出现“分叉”，见图3的虚线所示，所以这三盏灯是串联的.在串联电路中，一个开关可以控制所有的用电器。

为识别图乙所示电路的连接方式，可以先用虚线将电流通过的所有路径在图中画出来，在图中可看出，电流的流向是：由此可看出灯L1,L2和L3分别在三条支路上，所以这三盏灯是并联的。

其中通过灯L、的电流通过了开关S，当开关S断开时，灯L、中121112没有电流通过，两灯熄灭，因此开关S控制L、L两盏灯泡。

开关S在干1122路上，控制三盏灯。

在如图所示电路中用“电流流向法”画出了图丙中的电流流向。

见图4的虚线所示，电流有三条通路，且每一流线上只有一个用电器，则此电路为并联电路。

开关S在干路上，控制三盏灯。

3.使用节点法识别串并联电路节点法：就是在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等,导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。

电路连接的基本方式 The manuscript was revised on the evening of 2021电路连接的基本方式一、电路连接的基本方式1、串联电路（1）定义：（2）特点：a.电路只有一条通路，通过一个用电器的电流也一定通过另一个用电器；b.各用电器相互影响，某处断路，整个用电器全部断开，所有用电器都不工作；c.串联电路中开关控制所有用电器，改变开关的位置，控制作用不变。

2、并联电路（1）定义：（2）特点：a.电流有两条或以上的路径，有干路和支路之分；b.每条支路都有电流通过，即每条支路都与电源形成一个通路；c.各支路用电器互不影响，但一条支路短路则全部支路都短路；d.干路开关控制所有用电器，支路开关控制对应支路上的用电器。

二、串联和并联电路的识别1、串、并联电路特点的对比2、识别串并联电路的方法（1）定义法（2）电流法（3）拆除法三、电路图和实物图的相互转化1、根据电路图连接实物图（1）标号法：从电源正极开始，在电路图各元件两端标出号码，再在对应实物图中各元件两端标上对应的号码，最后连接实物；（2）先串联后并联：从电源正极开始，先连接电路中元件最多的一条支路，再将其他支路并联在此支路上2、根据实物图画电路图的两种方法（1）替换法将实物图中的元件用电路元件的符号替换下来，再将图形整理成规范的电路图（2）节点法找出电路中电流分叉的点和汇合的点，以这些点为分界点，将电路分成几段来画。

具体的步骤为：a.先找出节点的位置A/B(并联电路的分叉点A、B)画出干路；b.对照实物图从A到B找出一条支路画出；c.对照实物图从A到B找出另一条支路再画出。

判断串联电路和并联电路的方法嘿，你问判断串联电路和并联电路的方法啊？那咱就来好好说说。

判断这两种电路呢，有几个小窍门。

先说说看电路里的灯泡吧。

要是几个灯泡一个灭了其他的也都灭了，那很可能就是串联电路。

为啥呢？因为在串联电路里，电流就像一条小河流，从头到尾只有一条路，一个灯泡坏了就相当于把路给堵住了，电流过不去，其他灯泡也就不亮了。

就像一串糖葫芦，一个掉了，其他的也跟着散了。

要是几个灯泡一个灭了其他的还亮着，那大概率是并联电路。

在并联电路里，电流就像个小懒虫，有好多条路可以走。

一个灯泡坏了，电流还可以走其他的路，不影响其他灯泡发光。

就像好多条小胡同，一条堵住了，还可以走别的胡同。

还可以看看电路里的开关。

如果一个开关能控制所有的灯泡，那可能是串联电路。

因为在串联电路里，开关就像个大管家，管着整个电路的电流。

一打开开关，电流就都能通过，所有灯泡都亮；一关开关，电流就断了，所有灯泡都灭。

要是有几个开关，每个开关只能控制一个或几个灯泡，那很可能是并联电路。

在并联电路里，每个支路都有自己的开关，就像每个小胡同都有自己的门，互不影响。

再看看电路里的电线。

如果电线是一根接一根连起来的，没有分支，那可能是串联电路。

要是电线有分支，像树枝一样，那很可能是并联电路。

我给你讲个例子哈。

我有个小伙伴，有一次做实验，他接了个电路，不知道是串联还是并联。

他先观察灯泡，发现一个灭了其他的也都灭了，他就觉得是串联电路。

然后他又看了看开关，发现只有一个开关能控制所有灯泡，这下他就确定是串联电路了。

后来他又接了个电路，这次一个灯泡灭了其他的还亮着，开关也有好几个，分别控制不同的灯泡，他就知道这是并联电路了。

所以啊，判断串联电路和并联电路有这些方法，你可以试试看哦。

电路基础原理电路的连接方式电路是现代社会中广泛使用的一种技术，无论是在家庭、企业还是工业领域，都离不开电路的存在。

电路的连接方式对电流的流动和信号的传输起着重要的作用。

本文将介绍几种常见的电路连接方式，并探讨它们的特点和应用范围。

一、串联电路串联电路是指将电阻、电容或电感等元件依次连接起来，形成一个闭合回路。

在串联电路中，电流只能沿着一条路径流动，即在所有元件中的电流相等。

这意味着串联电路中的电压分布是不均匀的，各元件共享电压。

串联电路的总电阻等于各个元件电阻之和，而总电容和总电感等于各个元件电容和电感之和。

串联电路常用于要求多个元件的效应叠加的情况，比如信号滤波器和音频设备中的音频调节。

二、并联电路并联电路是将电阻、电容或电感等元件的一端连接在一起，形成一个多个分支的电路。

在并联电路中，各分支上的电压相等，不同分支的电流相加等于总电流。

并联电路允许电流沿多条路径流动，因此总电流等于各个分支电流之和。

并联电路的总电阻等于各个分支电阻的倒数之和，而总电容和总电感等于各个分支电容和电感的和。

并联电路常用于电流分配的情况，比如电源供电和分成多个支路供电的设备。

三、混联电路混联电路是串联电路和并联电路的结合。

在混联电路中，存在多个电阻、电容或电感等元件，既有串联连接，又有并联连接。

混联电路允许电流在串联和并联之间自由分配，通过对不同元件的连接方式进行调整，可以灵活地控制电流和电压的分布。

混联电路常用于复杂的电路系统，比如计算机硬件和通信设备。

四、无线电连接无线电连接是一种特殊的电路连接方式，它利用无线电波进行信息传输，避免了使用导线连接元件的限制。

无线电连接常用于无线通信系统、遥控器和无线传感器等应用中。

通过调制和解调技术，无线电连接可以实现高质量的音频和视频传输，提高了信息传输的便利性和灵活性。

综上所述，电路的连接方式直接影响了电流的流动和信号的传输。

串联电路使得电流只能沿着一条路径流动，适用于要求多个元件效应叠加的情况；并联电路允许电流沿多个路径流动，适用于电流分配的情况；混联电路结合串联和并联连接，具有更高的灵活性和控制性；无线电连接利用无线电波进行信息传输，方便了无线通信和遥控应用。

判断电路故障的五种方法及判断电路的连接方式1.观察法：通过观察电路的表现和信号，来判断是否存在故障。

比如，电路中是否有明显的闪光、过热或燃烧的迹象；电路中的器件是否正常工作等等。

2.测试法：通过对电路进行一系列的测试，来判断其是否存在故障。

常见的测试方法有使用万用表、示波器、信号发生器等测量设备，对电路的电压、电流、阻抗、频率等参数进行测量和比较。

3.分解法：将复杂的电路分解为若干个简单的子电路，然后逐个进行分析和测试。

通过确定每个子电路的工作状态，可以帮助确定整个电路的故障。

4.替换法：将怀疑存在故障的元件或设备替换为正常的元件或设备，然后观察是否解决了问题。

如果替换后电路恢复正常，那么可确定被替换的元件或设备存在故障。

5.逐步排查法：从整个电路中的一些点开始，逐步排查可能存在故障的组件、连接或环节。

通过一步一步的排查，最终确定问题所在。

判断电路的连接方式：1.直连连接：电路中的两个元件或设备直接连接在一起，形成一个路径，电流可以直接通过。

2.串联连接：电路中的两个元件或设备按照顺序连接，形成一个连续的路径。

电流通过第一个元件，再通过第二个元件，以此类推。

3.并联连接：电路中的两个元件或设备同时连接在电源的两个不同极性上，形成一个并行的路径。

电流可以选择通过其中一个路径流动。

4.串并联混合连接：电路中的元件或设备既存在串联连接的部分，又存在并联连接的部分，形成复杂的连接方式。

5.开关控制连接：电路中的元件或设备通过开关控制，可以将其接入或断开电路，实现对电路的控制功能。

这些连接方式在电路设计和故障排查过程中非常常见，了解和正确判断电路的连接方式是判断电路故障和设计电路的关键。

电路识别的六种方法串、并联电路的识别是电学计算的基础，现将识别串、并联电路的方法介绍如下：一、直观法对一些简单电路可以通过直观的表象识别其串、并联。

如图1，可以直观的看出R1与R2是并联的。

二、电流路径法按电流的方向分析，如果电路中有一条路径，而没有分支，则为串联；如果电路中有两条或两条以上的分支，则为并联。

如图2，电流从电源的正极流出后，在A点分为两条路径，各通过R1、R2后在B点汇合为一条路径，最后回到电源的负极，故R1、R2是并联的。

三、开关断开法主要通过控制某电阻的开关断开时，其它电阻是否有电流通过；若有电流通过，则为并联，若无电流通过，则为串联。

如图3，控制电阻R1的开S断开时，R2中仍有电流通过，所以R1与R2是并联的。

四、分汇点法分汇点法就是通过电路中是否有电流的分汇点来识别串、并联的一种方法。

如果电路中有电流的分汇点，则为并联；如果没有分汇点，则为串联。

如图4，电路中有电流的分支点A和B，汇合点C和D，故R1、R2、R3是并联拉。

五、去电压表法若电路中有电压表，则去掉电压表，更容易识别其连接方式。

如图5，去掉电压表后变为图6，由图6可知，R1、R2、R3是串联的。

六、等效电路法从复杂电路中分解出符合要求的电路，即等效电路，更容易识别串、并联。

如图7，当S1和S2都断开时的等效电路为图8，当S1和S2都闭合时的等效电路为图9，由图8和图9可知，当S1和S2都断开时R1与R2串联，都闭合时R1与R2并联。

总之、以上几种方法是相互联系，密切相关的，有时，识别电路会同时用到几种方法。

串联电路和并联电路的辨别方法
电路是电子设备中最基本的组成部分之一，其分类可以分为串联电路和并联电路。

串联电路是指电路中各个元件按照一定顺序连接在一起，电流只能沿着一条路径流动；而并联电路是指电路中各个元件按照一定顺序并列连接在一起，并且电流可以分流，沿着多条路径流动。

如何辨别电路是串联电路还是并联电路呢？一般来说，可以通过以下几种方法进行判断：
1.观察电路图。

在电路图中，串联电路中各个元件连接在一条路径上，而并联电路中各个元件并列连接在多条路径上。

因此，通过观察电路图可以较为直观地判断电路的类型。

2.测量电路参数。

通过测量电路中电流、电压等参数，可以进一步判断电路类型。

在串联电路中，电流在各个元件中依次减少，而电压在各个元件中依次降低；而在并联电路中，电流在各个元件中分流，电压在各个元件中相同。

3.进行电路分析。

通过对电路中各个元件的特性和连接方式进行分析，可以得出电路的类型。

对于比较复杂的电路，需要进行电路分析才能准确地判断电路类型。

总之，串联电路和并联电路在电路连接方式、电流、电压等方面存在差异，可以通过电路图、电路参数测量和电路分析等方法进行辨别。

对于工程师和电子爱好者来说，了解电路类型的特点和应用场景，对于电路设计和维护都有很大的帮助。

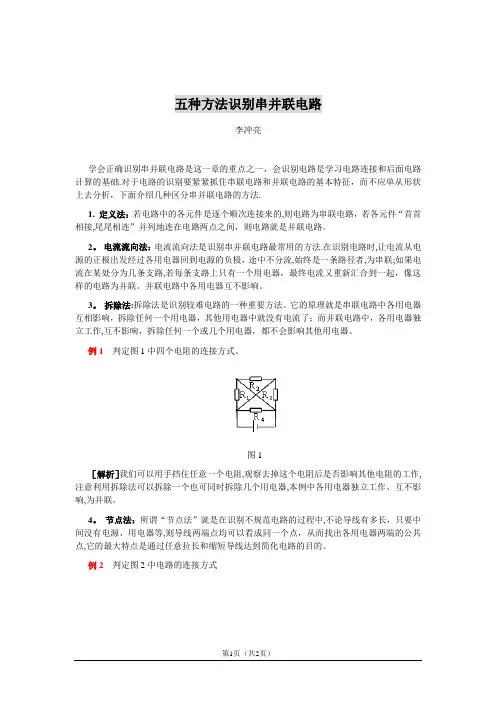

五种方法识别串并联电路李冲亮学会正确识别串并联电路是这一章的重点之一，会识别电路是学习电路连接和后面电路计算的基础.对于电路的识别要紧紧抓住串联电路和并联电路的基本特征，而不应单从形状上去分析，下面介绍几种区分串并联电路的方法.1. 定义法：若电路中的各元件是逐个顺次连接来的,则电路为串联电路，若各元件“首首相接,尾尾相连”并列地连在电路两点之间，则电路就是并联电路。

2。

电流流向法：电流流向法是识别串并联电路最常用的方法.在识别电路时,让电流从电源的正极出发经过各用电器回到电源的负极，途中不分流,始终是一条路径者,为串联;如果电流在某处分为几条支路,若每条支路上只有一个用电器，最终电流又重新汇合到一起，像这样的电路为并联。

并联电路中各用电器互不影响。

3。

拆除法:拆除法是识别较难电路的一种重要方法。

它的原理就是串联电路中各用电器互相影响，拆除任何一个用电器，其他用电器中就没有电流了；而并联电路中，各用电器独立工作,互不影响，拆除任何一个或几个用电器，都不会影响其他用电器。

例1判定图1中四个电阻的连接方式。

图1［解析］我们可以用手挡住任意一个电阻,观察去掉这个电阻后是否影响其他电阻的工作,注意利用拆除法可以拆除一个也可同时拆除几个用电器,本例中各用电器独立工作、互不影响,为并联。

4。

节点法：所谓“节点法”就是在识别不规范电路的过程中,不论导线有多长，只要中间没有电源、用电器等,则导线两端点均可以看成同一个点，从而找出各用电器两端的公共点,它的最大特点是通过任意拉长和缩短导线达到简化电路的目的。

例2 判定图2中电路的连接方式图2［解析]A、B、C这根线和D、E、F这根线上都没有用电器，故可以把这两根线看作两个点处理，即缩成两个结点,画出等效电路图（如图3所示），可知三个灯并联在A、F两个点之间。

图35. 等效电路法：对于题目中给定的电路可能画法不规则，我们可综合上述方法通过移动、拉长、缩短导线,把它画成规则的电路，即画出它的等效图来进行识别.趁热打铁做练习判定如图4所示的电路的连接方式。

怎样区分串联、并联电路，掌握几种方法迅速解题
串联电路和并联电路是电学的两种基本电路形式，解任何电学题首先要做的都是先区分电路是串联还是并联。

但是很多同学对串并联电路的区分存在疑问，下面我们来总结几种方法判断电路是串联还是并联。

1、利用定义。

串联电路：用电器逐个顺次连接，首尾相连；并联电路：用电器首首相连，尾尾相连，并列连接。

2、利用特点。

串联电路：用电器互相影响；并联电路：互不影响。

3、利用电流路径。

串联电路：电流从正极出发，只有一条路径回负极，中间没有分支；并联电路：电流在回负极的过程中有多条路径，中间有分支。

4、拆除发。

此方法与串并联电路特点方法类似。

将电路中任何一个用电器拆除，如果其他用电器都不工作了，则此电路为串联电路；如果拆除其中一个用电器，其他用电器不受影响依然工作，则此电路为并联电路。

5、节点法。

在不规范电路中，无论导线多长，只要中间没有电源、用电器等，则导线的两个端点就可以看成一个点，从而简化电路，或画出等效电路图。

例2、如图所示，电路中有两个小灯泡L1和L2，要使小灯泡L1
和L2组成串联电路，应闭合开关（）；若使小灯泡组成并联电路则应开关（）。

解析：若使小灯泡组成串联电路，则电流就要从正极出发依次流过各用电器回负极，只要顺着一条路走看回负极过程中需要闭合哪个开关就行，本题是需要闭合S2才能组成串联电路；若要组成并联电路，则电流回负极的过程中会分支，电流分别经过每个用电器回负极，并且用电器间互不影响，一个支路断开另一个支路不受影响，本题中电流从正极出发遇到节点分支，分别经过L1和L2，即闭合开关S1和S3，再会合回负极。

判断电路连接方式的方法嘿，咱今儿就来讲讲判断电路连接方式的那些事儿！你说这电路啊，就像个神秘的小世界，里面的线路勾勾连连，得有法子才能搞清楚它们到底是咋连的呀！想象一下，电路就像是一群小朋友手牵手。

串联呢，就像是小朋友们一个拉一个，排成一溜儿；并联呢，那就是好几个小组的小朋友，各自手牵手在一块儿玩呢。

那怎么判断它们到底是哪种牵手方式呢？先看看电流的路径呗！要是电流就像个乖宝宝，沿着一条道儿走到底，中途没啥岔路，那大概率就是串联啦。

就好比你去一个地方，只有一条直直的路可走，没别的选择，这多明显呀！要是电流像个调皮鬼，这儿跑一下那儿跑一下，有好几条路可以走，那不用说，并联准没跑啦。

还可以看看用电器之间的关系呀！如果一个用电器出问题了，其他的都跟着遭殃，就像多米诺骨牌一样，一个倒了全倒了，那肯定是串联呀。

但要是一个用电器坏了，其他的还能照样工作，该干嘛干嘛，这不就是并联嘛，各自为政，谁也不碍着谁。

咱再来说说那些小细节。

看看开关的控制范围呀，如果一个开关就能控制所有的用电器，那大概率是串联；要是好几个开关，每个开关都能单独控制一部分用电器，并联的可能性就很大啦。

你说这判断电路连接方式是不是还挺有意思的？就跟玩侦探游戏似的，通过各种小线索去推断。

可别小瞧了这些方法，在实际生活中用处可大着呢！比如说家里的电路出问题了，你得知道是串联还是并联，才能更好地去解决呀。

而且呀，学会了这些方法，你再看到那些复杂的电路图，就不会觉得像看天书一样啦。

你可以轻松地找出它们的连接方式，就像找到了打开电路世界大门的钥匙。

总之呢，判断电路连接方式可不是什么难事，只要你细心观察，多琢磨琢磨，肯定能掌握得牢牢的。

以后遇到电路问题，就不会抓瞎啦，还能在别人面前露一手呢！怎么样，是不是觉得很有用呀？赶紧去试试吧！。

、辨别串、并联电路:“擦来擦去法”：擦掉任意一个用电器,若其它用电器也不工作，则这这些用电器串联;若其它用电器不受影响仍然工作则这用电器为并联.1.简单正规的电路图的判断:2.形变类的电路图的判断:3•开关变化引起电路图的变化判断:例1：在图中，当闭合开关-时，灯泡*'A.氐厶"厶串联B.：-并联后与串联C.■'：并联D.厶与厶串联后与厶并联解析：假设把灯厶拆除，当闭合开关S、S2时，电流由电源正极流出经a点、开关S到达c点，在c点分为两股，一股流过 &到达d点，另一股流过」经尿到达d 点，最后在d点汇合成一股流回电源负极，直、“都能正常工作；同理拆除心威心后，其余两盏灯均能正常工作，因此_ • = '「是并联的。

所以答案为C。

二、有电表类的电路辨析：如果电路中有电流表或电压表，则可以去掉它们。

去掉的方法为：电压表所在位置视为断路（因电压表内阻很大，几乎无电流通过---相当于开路）；电流表所在位置用导线连接起来（因电流表内阻很小，电阻可视为零---相当于一根导线）。

例2:请分析下图中电路的连接方式。

解析：将电压表“擦除”，用导线代替电流表，则电路的等效图为:这样很方便的判断电路的连接方式了。

三、判断电流表的测量对象：1.断开电流表，用电器因断路不能工作例3：如图，试判断电流表A' 山3分别测量哪些灯泡的电流。

解析：当断开A时，L3断路，故A测的是L3的电流。

当断开A时，L2、L3均断路，故A测的是L2、L3并联的总电流。

当断开A1时，L i、L2、L3全都断路，故A测的是L i、L2、L3三灯并联的总电流。

2.断开电流表，用电器因短路不能工作例4：如图所示的电路，当开关闭合时，电流表A'毎地的示数分别为1QAJU和0.9胃，则通过灯5 5 上3的电流分别为多少？厶三个灯泡是并联的，再依次断开各电流表判断其所测电流。

当断开A时，三灯断路，故A测的是三灯并联的总电流。

串联电路和并联电路的判断方法:一．电流分析法电流无分支是串联电路；电流有分支是并联电路。

二．假设法：假设断开其中一个用电器，其它用电器停止工作则是串联电路；其它用电器仍能工作则是并联电路。

【例1】马路上的路灯，傍晚时同时开亮，天明时同时熄灭，请判断这些灯是串联的还是并联的？【例2】如图1所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。

当S1，S2闭合时，能亮的灯是______，它们是______联的。

当S1闭合、S2断开时，能亮的灯是______。

例4】如图4所示的三个电路图，哪是串联电路？哪是并联电路？一、根据电路图连接实物图的方法通常情况下只要对照电路图，从电源正极出发，逐个顺次地将实物图中的各元件连接起来即可，而对于复杂的实物图的连接，我们可以分以下几步完成：（1）在电路图中任选一条单一的回路，并对照这个回路在实物图中将相应的元件连接好。

（2）对照电路图，把所选回路以外的元件分别补连到实物图的相应位置，在连入回路以外的元件时，要找出电路中电流的分流点和汇合点，将回路以外的元件连接在两点之间。

这里要特别注意实物图中元件的连接顺序必须与电路图中各元件的顺序一致。

【例1】. 请按照图1所示的电路图将图2中的实物元件连接起来。

根据实物图画电路图的方法根据实物图画电路图时要用规定的电路符号代替实物，按照实物的连接方式画出规范的电路图。

画电路图时要注意：（1）电路图中各元件摆放的位置尽量与实物图中各元件位置相对应，这样便于检查。

（2）各电路元件摆放的位置要均匀、美观；（3）交叉连接的导线，一定要在连接处画一个“黑点”。

【例2】. 画出图4所示实物电路的电路图。

※【课后练习】1、一种声光报警器的电路如题10图所示．闭合开关S1和S2后，会出现的现象是…………（）A．灯亮，铃不响 B．灯不亮，铃不响C．灯亮，铃响 D．灯不亮，铃响2、某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。

如何判断电路串联、并联电路是电路中两种基本的连接方式。

如何判断电路是串联还是并联呢?一. 电流流向法该方法是：当闭合开关后，让电流从电源的正极出发(在电路图中电流方向用箭头标出)，沿电路向前移动，电路无分叉，即电流只沿一条路径，通过所有元件或用电器到达电源负极，这些用电器即为串联;如果电路出现分支，即电流的路径有两条或两条以上，每条支路上只有一个用电器，则这几个用电器为并联，且可找到“分流点”和“合流点”。

二. 断路观察法(这种方法是识别较难电路常用的方法)该方法是：在多个用电器组成的电路中，把其中一个用电器断路(如去掉该用电器)，如果其他用电器都不能正常(如电灯不发光了)则这个电路是串联的。

如果其他用电器仍能工作，则这个电路是并联的。

该方法的依据是：串联电路各元件间相互影响，相互干扰;并联电路各元件相互独立，互不影响。

解析：如图3所示电路，用“断路观察法”来判断，可以发现有“断二通一”或“断一通二”的特点，即在L1、L2、L3中任意断开两个(或一个)，其他一个(或两个)能构成通路。

故知L1、L2、L3为并联。

用这种方法分析有关“黑箱子”问题也较容易。

例如，有两个灯座接在电源上，安装两个完全相同的灯泡，并都能发光，如不用任何仪器，你又不能看到电路的连接，怎样确定是串联还是并联呢?根据“断路观察法”的特点，拧去其中任意一个灯泡，看另一个灯泡是否发光，如果发光，则两灯泡并联，反之则两灯泡串联。

初步识别串联、并联电路是学习电路连接和电路计算的基础。

初二物理电路图分析方法讲解下面是对物理中电路图分析方法内容的知识讲解，希望给同学们的学习很好的帮助。

首先，看到电路图判断是串联还是并联电路一定要记住两种电路各自的电流电压的特点可以将已知的条件标注在图上还有，多做有关这方面的典型习题，尤其是老师的举例，多问同学和老师同一个电路图可能有不同看法或分析方法的，但结果是一样的物理不能只靠死记硬背，要多观察，善于思考电路图不会刻意和老师多沟通画电路图的方法：先辨别是串联还是并联，若是并联，再找开关控制哪条干路和支路。
