13、雨水口及雨水支管

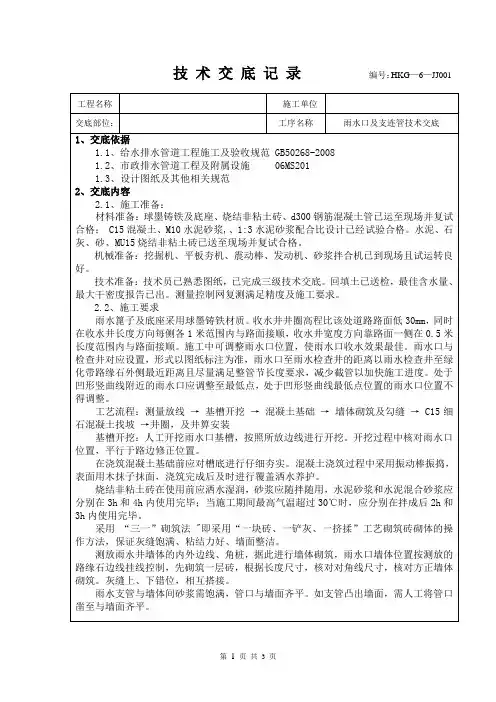

技术交底记录编号：HKG—6—JJ001工程名称施工单位交底部位：工序名称雨水口及支连管技术交底1、交底依据1.1、给水排水管道工程施工及验收规范 GB50268-20081.2、市政排水管道工程及附属设施 06MS2011.3、设计图纸及其他相关规范2、交底内容2.1、施工准备：材料准备：球墨铸铁及底座、烧结非粘土砖、d300钢筋混凝土管已运至现场并复试合格； C15混凝土、M10水泥砂浆,、1:3水泥砂浆配合比设计已经试验合格。

水泥、石灰、砂、MU15烧结非粘土砖已送至现场并复试合格。

机械准备：挖掘机、平板夯机、震动棒、发动机、砂浆拌合机已到现场且试运转良好。

技术准备：技术员已熟悉图纸，已完成三级技术交底。

回填土已送检，最佳含水量、最大干密度报告已出。

测量控制网复测满足精度及施工要求。

2.2、施工要求雨水篦子及底座采用球墨铸铁材质。

收水井井圈高程比该处道路路面低30mm，同时在收水井长度方向每侧各1米范围内与路面接顺，收水井宽度方向靠路面一侧在0.5米长度范围内与路面接顺。

施工中可调整雨水口位置，使雨水口收水效果最佳。

雨水口与检查井对应设置，形式以图纸标注为准，雨水口至雨水检查井的距离以雨水检查井至绿化带路缘石外侧最近距离且尽量满足整管节长度要求，减少截管以加快施工进度。

处于凹形竖曲线附近的雨水口应调整至最低点，处于凹形竖曲线最低点位置的雨水口位置不得调整。

工艺流程：测量放线→基槽开挖→混凝土基础→墙体砌筑及勾缝→ C15细石混凝土找坡→井圈，及井箅安装基槽开挖：人工开挖雨水口基槽，按照所放边线进行开挖。

开挖过程中核对雨水口位置，平行于路边修正位置。

在浇筑混凝土基础前应对槽底进行仔细夯实。

混凝土浇筑过程中采用振动棒振捣，表面用木抹子抹面，浇筑完成后及时进行覆盖洒水养护。

烧结非粘土砖在使用前应洒水湿润，砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；当施工期间最高气温超过30℃时，应分别在拌成后2h和3h内使用完毕。

雨水支管与雨水口施工方法详解范本1：一、雨水支管施工方法1.1 输送管材料准备1.1.1 确定管道材质1.1.2 管道尺寸和长度的计算1.1.3 管道连接件的选择1.2 支管铺设1.2.1 工地准备工作1.2.2 先行敷设主管道1.2.3 测量支管位置和角度1.2.4 支管挖槽与铺设1.3 管道连接和固定1.3.1 连接要求和方法1.3.2 管道固定和支撑1.3.3 管道的防水处理1.4 管道测试1.4.1 管道排水测试1.4.2 管道渗漏测试1.4.3 管道流量测试二、雨水口施工方法2.1 雨水口材料准备2.1.1 雨水口材质的选择2.1.2 雨水口尺寸的计算2.1.3 雨水口附件的安装2.2 雨水口安装2.2.1 确定雨水口的位置2.2.2 清理安装区域2.2.3 雨水口的固定和连接2.3 雨水口调试2.3.1 雨水口的开启与关闭测试2.3.2 检查雨水口的通畅性2.3.3 调整雨水口的高度和倾角三、附件：附件1：雨水支管施工图纸附件2：雨水口材料清单四、法律名词及注释：1. 施工规范：根据国家相关法律法规及标准进行施工的行为准则。

2. 管道连接件：用于连接管道的特殊构件，包括弯头、三通、四通等。

3. 排水测试：对管道进行水压试验，确保排水畅通。

4. 渗漏测试：对管道进行压力测试，检查是否有渗漏问题。

5. 流量测试：测试管道的流量大小，以验证管道设计是否符合要求。

范本2：一、雨水支管施工方法详解1.1 输送管材料准备1.1.1 管道材质的选择1.1.2 管道尺寸的计算和选择1.1.3 管道连接件的选用及数量确定1.2 支管铺设方法1.2.1 管道施工前的准备工作1.2.2 主管道先行铺设1.2.3 支管位置和角度的确定1.2.4 支管挖槽和铺设施工细节1.3 管道连接和固定1.3.1 管道连接技术要求和方法1.3.2 管道固定和支撑方式1.3.3 管道防水处理1.4 管道测试1.4.1 管道排水测试1.4.2 管道渗漏测试1.4.3 管道流量测试二、雨水口施工方法详解2.1 雨水口材料准备2.1.1 雨水口材质选择标准2.1.2 雨水口尺寸计算和选择2.1.3 雨水口附件的安装2.2 雨水口的安装步骤2.2.1 雨水口位置确定2.2.2 安装区域清理和准备2.2.3 雨水口的固定和连接2.3 雨水口的调试2.3.1 测试雨水口的开启和关闭功能2.3.2 验证雨水口的通畅性2.3.3 调整雨水口的高度和倾角三、附件：附件1：雨水支管施工示意图附件2：雨水口材料清单四、法律名词及注释：1. 施工规范：根据国家法律法规和相关标准进行施工的行为准则。

道路附属工程施工方案1.1雨水口及雨水支管施工1、雨水口施工(1）按照道路设计边线及支管位置，定出雨水口中心线桩，使雨水口长边距立路缘石83mm，雨水口选用偏沟式双箅下落雨水口，雨水口井深1.3m。

雨水支管管内底至路面高1m，井底下落0.3m，便于沉泥及清掏。

箅面比周围路面低3～4cm，并与路面接顺，井坐加固详见本工程雨水口及检查井钢筋砼井座加固图。

(2）按雨水口中心线桩，挖槽注意留有足够肥槽，如核对雨水口位置有误差时以支管为准，平行于路边修正位置，并挖至设计深度。

(3）按井墙位置挂线，先砌筑井墙一层。

(4）砌筑井墙，随砌随刮平缝，每砌高30cm应将墙外肥槽及时用砂浆回填密实。

(5）砌至雨水支管处应满卧砂浆，砌砖已包满支管时将管口周围用砂浆抹严抹平，不能有缝隙，管顶砌半圆砖圈，管口应与井墙齐平。

支管与井墙必须斜交时，允许管口入墙2cm，另一侧凸出2cm，超过此一侧限时需考虑调整雨水口位置。

(6）井口应与路面施工配合同时升高，在基层摊铺前，应备木板或铁板覆盖，防止混合料进入雨水口井室。

(7）井墙用MU10烧结砖，砌筑水泥砂浆强度M10，墙体1：2水泥砂浆抹面。

(8）根据路面标高确定砌筑高度，并根据设计图纸双篦雨水口钢筋砼井座采用外加工制作，运输至施工现场后进行安装作业。

(9)检查井及雨水口周边加固采用Φ8、Φ10钢筋及C30混凝土现浇加固，加固断面尺寸为30cm(宽)*20cm(高)，具体详见雨水口及检查井加固图。

2、雨水支管的施工(1)开槽根据本工程设计要求，设计路面以下70cm为雨水支管管顶，因此雨水支管位于道路路基范围内。

雨水管沟槽开挖应与路基施工同步施工（或者在路基施工后进行反开挖），开挖时采用直槽开挖，两侧预留30cm工作面。

(2)下管1）雨水支管采用DN300 钢筋混凝土管，基础采用条形基础，厚度为150mm。

2）使用人工下管和排管，测量要控制好流水的坡度，严禁出现倒坡的现象。

1.2路缘石安装1、工艺流程：钢筋混凝土基层施工→路缘石下1：3干拌水泥砂浆→安装路缘石→现浇路缘石后座砼。

合肥市合淮路（西二环-新206）工程2标段雨水口及支管施工技术交底交底人：复核人：接收人：日期：技术交底书技术交底书表格编号1310项目名称合肥市合淮路（西二环—新206）工程二标段第页共页交底编号工程名称排水工程设计文件图号2014-SZ-23施工部位雨水口及支管交底日期2016.3.1技术交底内容：一、技术交底范围本交底适用于合肥市合淮路（西二环—新206）工程二标段路基雨水口及支管工程施工技术要点、施工常见遇到的问题及处理措施。

二、设计情况本标段雨水口连接管，除图纸特别说明外，六箅以下雨水口连接管采用Ⅱ级d300钢筋砼管，六箅雨水口连接管采用Ⅱ级d500钢筋砼承插口管，并均以i=0.01坡向检查井，且起点管道覆土不小于0.7米，全管段采用C15混凝土满包，s=10cm,e=23.2cm。

雨水口采用偏沟式雨水口，除特别说明外，道路机动车道采用偏沟式三箅雨水口，辅道采用偏沟式双箅雨水口，道路相对低点处雨水口加密。

雨水口设置落底，深度为0.3米，实际施工道路相对低点位置如与图中标注有偏差，应相应调整雨水口位置，确保相应低点处布设有雨水口，道路交口范围内雨水口布置以交口设计图为准。

三、施工顺序雨水口及支连管在路基96区填筑完成后开始施工，支连管护管混凝土强度达到75%以后方可开放交通。

四、施工工艺1、雨水支连管（1）雨水支连管采用d300钢筋混凝土管，壁厚3cm，360度满包C15混凝土护管。

（2）雨水支连管坡度为1%，在雨水口起点埋深为1m，既96区顶往下49cm位置。

（3）按设计放出雨水连接管中线，往两侧各扩30cm，即为雨水支连管开挖线，并洒白灰标记。

雨水支连管沟槽开挖采用小挖机开挖，沟槽宽度为60cm，沟槽开挖深度雨水口起点位置为62cm（管底埋深49cm+3cm壁厚+10cm混凝土基础）。

（4）雨水支连管起点接口必须与雨水口内壁相平，不得伸入雨水口，避免影响雨水口收水效果。

（5）沟槽开挖后，浇筑10cmC15混凝土平基，待混凝土终凝后，安装混凝土管道，管节与管节之间不留缝隙，用混凝土垫块稳管后，浇筑C15混凝土至沟槽顶面。
