副变速拨叉零件机械加工工艺规程及相关工序的专用夹具设计

2精基准选择的原则
（1）基准重合原则。即尽可能选择设计基准作为定位基准。这样可以避免定位基准与设计基准不重合而引起的基准不重合误差。
（2）基准统一原则，应尽可能选用统一的定位基准。基准的统一有利于保证各表面间的位置精度，避免基准转换所带来的误差，并且各工序所采用的夹具比较统一，从而可减少夹具设计和制造工作。例如：轴类零件常用顶针孔作为定位基准。车削、磨削都以顶针孔定位，这样不但在一次装夹中能加工大多书表面，而且保证了各外圆表面的同轴度及端面与轴心线的垂直度。
2.3.3工序4（粗、精镗Φ44孔）…………………………………………………12
2.3.4工序5（粗、精铣下平面）………………………………………………14
2.3.5工序6（粗、精铣25槽）………………………………………………15
2.3.6工序7（粗铣斜平面）………………………………………………………16
槽的毛坯为一个整体：
粗铣两边工序尺寸为：14+0.110
粗铣槽底工序尺寸为：6
精铣两边工序尺寸为：16+0.013 0，已达到其加工要求：16+0.12 0。
2.3确定切削用量及基本工时
2.3.1工序2：加工孔Φ20到要求尺寸
工件材料为HT200铁，硬度200HBS。孔的直径为20mm，公差为H9，表面粗糙度Ra3.2。加工工序为钻、扩、铰，加工刀具分别为：钻孔—— mm标准高速钢麻花钻，磨出双锥和修磨横刃；扩孔——Φ20mm标准高速钢扩孔钻；铰孔——Φ20mm标准高速铰刀。选择各工序切削用量。

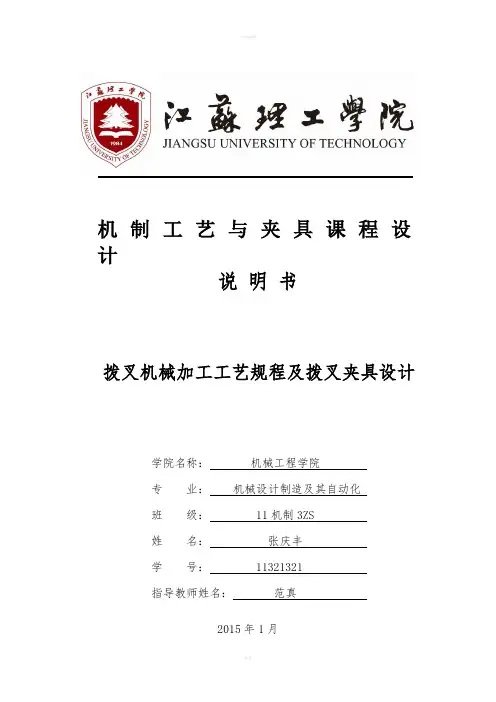

机制工艺与夹具课程设计
说明书
拨叉机械加工工艺规程及拨叉夹具设计
学院名称：机械工程学院
专业：机械设计制造及其自动化
班级：11机制3ZS

摘要本次设计是车床变速箱中拔叉零件的加工工艺规程及一些工序的专用夹具设计。

此拔叉零件的结构较为复杂，其加工的地方主要是孔和平面。

本设计先加工孔后加工面。

将孔与平面的加工明确划分成粗加工和精加工阶段以保证它们的加工精度。

基准选择以拔叉右面的最大的平面作为粗基准，来加工中间的通孔，然后以此加工过的孔作为精基准。

主要加工工序安排是先以中心孔定位加工出顶平面和右侧平面以及下面的大孔的两平面，再以中心孔定位加工出下端的大孔。

加工时是用镗床镗孔。

最后以这两个孔为基准，分别加工右侧的槽和顶面的螺纹底孔。

整个加工过程选用了钻床、铣床和镗床。

工件在机床上定位夹紧选用专用夹具，夹紧方式为手动夹紧，夹紧可靠，操作方便。

因此生产效率较高，适用于大批量、流水线上加工。

能够满足设计要求。

关键词加工工艺，定位，夹紧，专用夹具AbstractThis design is a lather to become soon an appropriation for inside pulling out fork spare parts processing craft rules distance and some work prefaces tongs design.This pull out the construction of the fork spare parts than for complicacy, its the place that process is a peaceful in bore primarily.This design processes after processing first the bore.Process with flat surface the clear and definite dividing the line the bore the coarseness processes to process with the nicety the stage to guarantee their process the precise degree.The basis choice to pull out rough basis of conduct and actions of the biggest flat surface of the right in fork, process the in the center in general use bore, then be used as the precise basis with the bore that processed.Processing primarily work preface arrangement is first to process a flat surface with the center bore fixed position with the right side flat surface and below big bore of two flat surface, again with center bore the fixed position processes the big bore that carry down.While processing is to use the boring machine boring bore.Regard these two bores as the basis finally, process the right-hand slot respectively with the thread bottom bore of the a.Whole processes the process chose to use to the drill machine, miller with the boring machine .The tongs chooses to use the appropriation tongs, clipping tight way as to move to clip tight, clip tight and dependable, operation convenience.Therefore produce the efficiency higher, be applicable to the large quantity measures, the flowing water is on-line to process.Can satisfy the design request.Keywords Process the craft，Fixed position，Clip tight，Appropriation tongs目录序言 (1)1零件的工艺分析及生产类型的确定 (2)1.1零件的工艺分析 (2)1.2零件的生产类型 (2)2选择毛坯，绘制毛坯图 (3)2.1选择毛坯 (3)2.2确定机械加工余量 (3)2.3确定毛坯尺寸 (3)2.4设计毛坯 (3)3 选择加工方法，制定工艺路线 (4)3.1定位基准的选择 (4)3.2零件表面加工方法的选择 (4)3.3.制定工艺路线 (4)4.工序设计 (6)4.1 选择加工设备与工艺装备 (6)4.2确定工序尺寸（工序XIV） (6)5确定切削用量及基本时间（工序4） (8)5.1切削用量的计算 (8)5.2时间定额的计算 (8)6夹具设计 (10)6.1定位方案 (10)6.2夹紧机构 (10)6.3 对刀装置 (10)6.4夹具与机床连接元件 (10)6.5夹具体 (10)7设计体会 (11)参考文献 (12)序言机械制造技术基础课程设计是大学必修课程，它是在学习了大部分专业课，尤其是机械制造技术基础以后进行的一个注重实践性教学环节，使我们做到学以致用。

摘要本次毕业设计的是手扶拖拉机的副变速拨叉加工工艺及夹具设计。

手扶拖拉机的副变速机构，它由变速拨杆、变速杆、副变速拉杆、副变速拨杆、副变速拨叉、副变速齿轮组成，变速杆外端连有变速手柄，副变速拉杆的内端连有副变速拨杆，该副变速拨杆卡在副变速拨叉的凹槽内，副变速拨叉套装在副拨叉轴上，副变速拨叉的拨爪卡在副变速齿轮的凹槽内，副变速齿轮和制动齿轮及轴承一同安装在副变速轴上。

通过此次设计，我再次学习了怎样制定工艺方案和夹具的设计，另外在此次设计中还学到了如何确定毛坯的材料及毛坯的制造方式和涉及到的相关计算问题，让我对大学四年的所学知识有机会全面系统的学习运用，为今后从事工作打下了良好的基础。

关键词：副变速拨叉；工艺；夹具；设计AbstractThis graduation design is the auxiliary gearbox of walking tractor forkprocessing technology and fixture design.Sub transmission mechanism of walking tractor, which is composed of a gear shift lever, the gear lever, auxiliary transmission rod, auxiliary transmission lever, auxiliary transmission component fork, side gear,transmission rod is connected with the gear handle, auxiliary transmission of the inner end of the pull rod connected with the auxiliary gear shift lever, the secondary gear shift lever locking groove theauxiliary gear shift fork, side shift fork is sheathed on the side fork shaft,finger side gear shift fork stuck in grooves in the side gears, side gearand brake gear and bearing were installed on a pair of transmission shaft.Through this design, I learned how to make again design process andfixture, also in this design but also learned how to determine the manufacture material and blank blank and related computational issues involved, let me have the opportunity to learn to use four years of university knowledge systematically, for in the future work has laid a good foundation.Keywords: the secondary gear shifter; technology; fixture design;目录摘要 (I)Abstract (II)第1章绪论.......................................................... - 1 -1.1 机械加工工艺的意义.............................................. - 1 -1.2 夹具制造的背景与意义............................................ - 1 -1.3 工艺及夹具的现状及发展趋势...................................... - 2 -第2章副变速拨叉加工工艺规程设计 .................................... - 4 -2.1 零件的分析...................................................... - 4 -2.1.1 零件的作用................................................. - 4 -2.1.2 零件的设计图样............................................. - 4 -2.1.3 零件的工艺分析............................................. - 5 -2.2 计算生产纲领，确定生产类型...................................... - 5 -2.3 选择毛坯的制造形式，绘制毛坯图.................................. - 6 -2.3.1 选择毛坯................................................... - 6 -2.3.2 确定加工余量和毛坯尺寸..................................... - 7 -2.3.3 铸件毛坯图................................................. - 8 -2.4 工艺规程设计.................................................... - 8 -2.4.1 定位基准的选择............................................. - 8 -2.4.2 零件加工面加工方法的选择................................... - 9 -2.4.3 制订工艺路线.............................................. - 10 -2.4.4 工艺方案的比较与分析...................................... - 12 -2.4.5 选择加工设备与工艺装备.................................... - 13 -2.4.6 确定加工余量，工序尺寸及公差.............................. - 15 -2.5 确定切削用量及切削时间......................................... - 16 -左端面............................................ - 16 -2.5.1 粗铣242.5.2 钻孔至5.13φ ............................................... - 17 -2.5.3 拉孔至φ1443.00+mm ........................................... - 18 -2.5.4 粗铣24φ右端面 ............................................ - 19 -2.5.5 粗铣叉脚两侧面 ............................................ - 20 -2.5.6 粗铣叉脚内侧25.0040+ ........................................- 21 - 2.5.7 铣槽18.0014+ ................................................. - 23 -2.5.8 钻小孔15.007.8+φ ............................................. - 24 -2.5.9 半精铣叉脚两侧面 .......................................... - 25 -第3章 专用钻床夹具设计 ...............................................- 27 -3.1 明确设计任务、设计分析原始材料 ................................. - 27 -3.1.1 加工工件的零件图 .......................................... - 27 -3.1.2 拨叉工件的主要加工工艺过程 ................................ - 27 -3.1.3 设计任务书 ................................................ - 27 -3.1.4 工序简图 .................................................. - 28 -3.1.5 分析原始资料 .............................................. - 28 -3.2 确定夹具的结构方案 ............................................. - 28 -3.2.1 确定夹具的定位方式 ........................................ - 29 -3.2.2 选择定位元件，设计定位装置 (29)3.2.3 分析计算定位误差 .......................................... - 30 -3.2.4 确定工件的夹紧装置 ........................................ - 30 -3.2.5 计算切削力夹紧力 .......................................... - 31 -3.2.6 确定导向元件 .............................................. - 33 -3.2.7 确定其他结构 .............................................. - 33 -3.3 绘制夹具结构草图 ............................................... - 33 -3.4 夹具精度分析 ................................................... - 33 -3.5 绘制夹具总装图 ................................................. - 34 -3.6 绘制夹具零件图 ................................................. - 34 -3.7 夹具的维护措施 ................................................. - 34 -参考文献..............................................................- 35 -结束语................................................................- 36 -致谢.................................................................- 37 -附录..................................................................- 38 -第1章绪论1.1 机械加工工艺的意义机械加工工艺流程是工件或者零件制造加工的步骤，采用机械加工的方法，直接改变毛坯的形状、尺寸和表面质量等，使其成为零件的过程称为机械加工工艺流程。

拨叉工艺规程及铣端面的工装夹具设计拨叉（也称拉杆）工艺规程：1. 原材料准备：- 选择合适的材料，通常会使用高强度钢材。

- 对材料进行切割或拉伸，使其达到所需的尺寸和形状要求。

2. 零件制造：- 使用车床、铣床等加工设备进行零件制造。

- 根据设计要求，进行精密加工和孔加工，确保零件的准确度和质量。

3. 拨叉组装：- 按照设计图纸，将各个零件进行组装，使用螺栓或焊接等方式进行连接。

- 确保拨叉的各个部件安装正确、牢固，并且具有良好的运动性能。

4. 表面处理：- 对拨叉进行除锈处理，以防止生锈和腐蚀。

- 然后进行喷漆或镀铬等表面处理，使拨叉具有美观的外观。

5. 检测和调试：- 对拨叉进行严格的检测，检查其尺寸、形状和功能是否符合要求。

- 如有必要，对拨叉进行调试，以确保其运动平稳、无卡滞现象。

铣端面的工装夹具设计：1. 确定夹具类型：- 根据铣削端面的形状和尺寸，选择合适的夹具类型，如机械夹具、气动夹具等。

2. 设计夹具结构：- 根据铣削端面的特点和工艺要求，设计夹具的结构。

- 确定夹具的定位装置、夹紧装置和支撑装置等部件，并确保其具有足够的刚性和稳定性。

3. 定位装置设计：- 根据铣削端面的形状和尺寸，设计合适的定位装置，以确保工件在夹具中的准确定位。

- 可使用V型槽或定位销等装置来实现准确定位。

4. 夹紧装置设计：- 根据铣削端面的形状和尺寸，设计夹紧装置来夹紧工件。

- 可使用夹紧螺钉、夹紧卡等装置，并确保夹紧力均匀、稳定。

5. 支撑装置设计：- 为了防止工件在铣削过程中发生振动或变形，设计适当的支撑装置。

- 可使用支撑块、支撑杆等装置，并确保其对工件施加适当的支撑力。

6. 安全考虑：- 在夹具设计中，必须考虑到安全因素，确保夹具的使用过程中不会对操作人员或设备造成危险。

- 可使用防护罩、安全开关等措施来提高安全性。

以上是拨叉工艺规程及铣端面的工装夹具设计的概述，具体的规程和设计细节可以根据具体情况进行调整和补充。
