设计“输出轴”零件的机械加工工艺规程1. 引言简要介绍输出轴在机械系统中的重要性，以及设计和加工输出轴零件的重要性。
2. 输出轴零件概述零件功能：描述输出轴在机械系统中的作用。
设计要求：列出输出轴的设计参数，如尺寸、材料、强度等。
3. 材料选择材料特性：介绍选择材料的理由，如硬度、耐磨性、成本等。
材料规格：提供材料的具体规格和标准。
4. 加工工艺流程工艺流程图：绘制详细的工艺流程图。
各工序描述：对每一道工序进行详细说明，包括加工方法、设备、工具、参数设置等。
4.1 毛坯准备描述如何从原材料到毛坯的过程，包括切割、锻造或铸造等。
4.2 粗加工车削：介绍粗车削的步骤和参数。
铣削：如果有铣削工序，说明其重要性和参数。
4.3 热处理目的：解释热处理对输出轴性能的影响。
工艺：详细描述热处理的类型和参数。
4.4 精加工车削：精车削的步骤和参数。
磨削：如果需要，介绍磨削工序。
4.5 钻孔和攻丝钻孔：介绍钻孔的步骤和参数。
攻丝：如果有螺纹加工，说明攻丝的步骤和参数。
4.6 表面处理目的：解释表面处理的目的，如防腐蚀、提高耐磨性等。
工艺：描述表面处理的方法，如镀层、喷涂等。
4.7 最终检验检验项目：列出需要检验的项目，如尺寸精度、表面光洁度等。
检验方法：介绍检验的方法和工具。
5. 质量控制质量标准：提供输出轴的质量标准和验收标准。
控制措施：介绍如何保证加工质量，包括过程控制和最终检验。
6. 安全与环保安全措施：介绍在加工过程中的安全措施。
环保要求：说明如何处理加工过程中产生的废弃物，符合环保标准。
7. 成本分析成本构成：分析加工输出轴的成本构成，包括材料、人工、设备折旧等。
成本控制：提出控制成本的策略和方法。
8. 工艺文件和记录工艺文件：列出需要准备的工艺文件，如工艺卡、操作指导书等。
记录和追踪：说明如何记录加工过程和追踪产品质量。
9. 结论总结整个工艺规程的关键点和优势。
10. 参考文献列出编写此工艺规程时参考的文献和资料。
轴类零件机械加工工艺规程及其设计轴类零件是机械制造中广泛应用的零部件之一，其机械加工工艺规程的设计对于产品的质量和生产效率具有重要的意义。
本文将从轴类零件的加工工艺特点、机械加工工艺规程的设计方法、常见加工工艺及其应用、及加工工艺中的注意事项等方面对轴类零件机械加工工艺规程及其设计进行详细介绍。
一、轴类零件的加工工艺特点轴类零件在机械加工中属于细长杆状物的一类，其加工过程中需要考虑材料的变形、热影响、残余应力等问题，同时也需要考虑其使用过程中所承受的载荷作用，因此对于轴类零件的制造要求十分严格。
其加工工艺特点主要包括以下几点：1.加工工艺要求高精度：轴类零件的尺寸精度要求高，常见的加工公差在0.01mm以下，加工过程中需要采用高精度的机床和刀具、合理的加工参数，严格控制加工误差。
2.加工难度大：由于轴类零件的材料变形大、容易产生撞刀和毛刺，因此在加工过程中需要采用特殊的切削方法和切削工艺，如采用高速切削、切削流线型、刀具较小的切槽等。
3.轴向精度要求高：轴类零件是与轴心对称的，在加工过程中需要控制好轴向误差，以保证其在使用时能够平稳转动。
二、机械加工工艺规程的设计方法机械加工工艺规程的设计是制定出一套完整的工艺措施，通过对产品加工过程中各种工艺因素的控制，实现产品尺寸、结构、性能等方面的要求。
机械加工工艺规程的设计方法主要包括以下几点：1.确定加工工艺目标：在制定工艺规程前，需要明确产品的要求，包括加工精度、表面光洁度、机械性能等方面。
2.制定加工工艺流程：制定加工工艺流程是整个工艺规程中最为关键的一步，需要根据产品的结构和要求，确定各个加工步骤的顺序和方法。
3.确定加工参数：加工参数是指加工过程中需要调整的各种参数，包括切削速度、切削深度、切削力等，这些参数的调整需要根据实际情况进行。
4.选择合适的加工设备和刀具：不同的加工设备和刀具适用于不同的加工需求，因此在制定工艺规程时需要根据产品要求选择合适的加工设备和刀具。

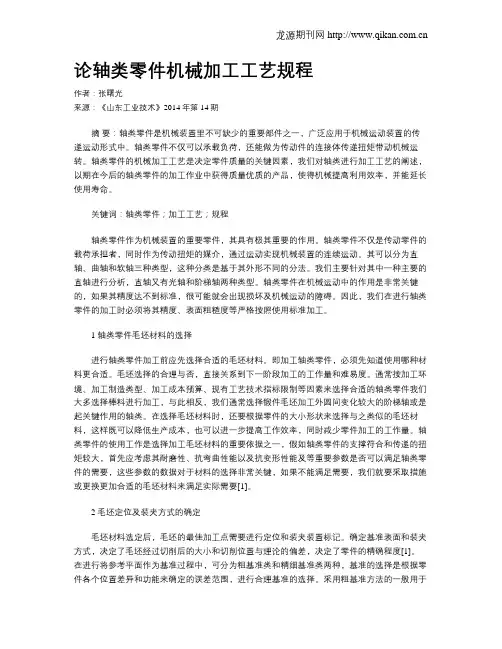

论轴类零件机械加工工艺规程作者：张曙光来源：《山东工业技术》2014年第14期摘要：轴类零件是机械装置里不可缺少的重要部件之一，广泛应用于机械运动装置的传递运动形式中。
轴类零件不仅可以承载负荷，还能做为传动件的连接体传递扭矩带动机械运转。
轴类零件的机械加工工艺是决定零件质量的关键因素，我们对轴类进行加工工艺的阐述，以期在今后的轴类零件的加工作业中获得质量优质的产品，使得机械提高利用效率，并能延长使用寿命。
关键词：轴类零件；加工工艺；规程轴类零件作为机械装置的重要零件，其具有极其重要的作用。
轴类零件不仅是传动零件的载荷承担者，同时作为传动扭矩的媒介，通过运动实现机械装置的连续运动。
其可以分为直轴、曲轴和软轴三种类型，这种分类是基于其外形不同的分法。
我们主要针对其中一种主要的直轴进行分析，直轴又有光轴和阶梯轴两种类型。
轴类零件在机械运动中的作用是非常关键的，如果其精度达不到标准，很可能就会出现损坏及机械运动的障碍。
因此，我们在进行轴类零件的加工时必须将其精度、表面粗糙度等严格按照使用标准加工。
1 轴类零件毛坯材料的选择进行轴类零件加工前应先选择合适的毛坯材料。
即加工轴类零件，必须先知道使用哪种材料更合适。
毛坯选择的合理与否，直接关系到下一阶段加工的工作量和难易度。
通常按加工环境、加工制造类型、加工成本预算、现有工艺技术指标限制等因素来选择合适的轴类零件我们大多选择棒料进行加工，与此相反，我们通常选择锻件毛坯加工外圆间变化较大的阶梯轴或是起关键作用的轴类。
在选择毛坯材料时，还要根据零件的大小形状来选择与之类似的毛坯材料，这样既可以降低生产成本，也可以进一步提高工作效率，同时减少零件加工的工作量。
轴类零件的使用工作是选择加工毛坯材料的重要依据之一，假如轴类零件的支撑符合和传递的扭矩较大，首先应考虑其耐磨性、抗弯曲性能以及抗变形性能及等重要参数是否可以满足轴类零件的需要，这些参数的数据对于材料的选择非常关键，如果不能满足需要，我们就要采取措施或更换更加合适的毛坯材料来满足实际需要[1]。
课程设计说明书课程名称机械制造工艺学设计课题轴的机械加工工艺规程设计专业机械设计制造及其自动化课程设计任务书机械工程系机械设计制造及其自动化专业课程名称：机械制造工艺学设计题目：轴的机械加工工艺规程设计设计内容：1．产品零件图1张2．毛坯图1张3．机械加工工艺过程综合卡片1份4．机械加工工艺工序卡片1份5．课程设计说明书1份设计要求：大批生产设计（论文）开始日期年月日设计（论文）完成日期年月日指导老师课程设计评语机械工程系机械设计制造及其自动化专业学生姓名苏亚坤班级 B110234 学号 B11023423 课程名称：机械制造工艺学设计题目：轴的机械加工工艺规程设计课程设计篇幅：图纸共 2 张说明书共 19 页指导老师评语：年月日指导老师目录第一章序言 (1)1.1 课题 (1)1.2、设计要求 (2)第二章有关零件的分析 (3)2.1、零件工艺分析 (3)2.2、零件的结构特点 (3)2.3、确定零件毛胚 (4)第三章基准的选择 (5)3.1、有关基准的选择说明 (5)3.1.1、粗基准的选用原则 (5)3.1.2、精基准的选用原则 (5)3.2、确定零件的定位基准 (5)第四章轴类零件的材料、毛坯及热处理 (6)4.1、轴类零件的材料 (6)4.2、轴类毛坯 (6)4.3、轴类零件的热处理 (6)第五章制定加工工艺路线 (7)5.1主轴加工工艺过程分析 (7)5.2、工艺路线的拟定 (7)5.3、加工余量的确定 (8)第六章心得体会 (15)第七章参考文献 (16)第一章序言1.1 课题机械制造工艺课程设计是我们完成本专业教学计划的一个极为重要的实践性教学环节，是使我们综合运用所学过的基本课程，基本知识与基本技能去解决专业范围内的工程技术问题而进行的一次基本训练。
我们在完成课程设计的同时，也培养了我们正确使用技术资料，国家标准，有关手册，图册等工具书，进行设计计算，数据处理，编写技术文件等方面的工作能力，也为我们以后的工作打下坚实的基础，所以我们要认真对待这次综合能力运用的机会！从后面安装的手动定位销轴由于其同心精度要求很高，加工时必须注意其精度。
1.齿轮轴零件的机械制造工艺规程1.1 零件工艺分析和确定生产类型1.1.1拟定工艺路线由给定的零件图可以看出，该零件图的是齿轮轴类零件，部分加工表面的精度等级达到5级，粗糙度达到0.4μm，因此先大致拟定如下工艺路线：①锻造毛坯，正火②对整个毛坯件进行粗车③对整个毛坯件进行半精车④热处理⑤精车⑥滚齿⑦钻孔，攻丝⑧调质处理⑨对50mm处进行磨削1.1.2确定零件的生产类型根据下式计算--------（1-1） 式中N----零件的生产纲领Q----产品的年产量m----每台（辆）产品中该零件的数量a%----备品率，一般取2%-4%b%----废品率，一般取0.3%-0.7%根据上式就可以计算求得该零件的年生产纲领，在通过查表，就能确定该零件的生产类型。
本设计中，Q=5000，m=1件/台，备品率和废品率为3%和0.5%，将数据代入上式得N=5176件/年，查表可知该零件为轻型零件，本设计中齿轮轴零件的生产类型为大批量生产。
1.2毛坯的选择，绘制毛坯图1.2.1选用锻件为毛坯，采用模锻成型的方法制造毛坯。
1.2.2确定毛坯尺寸及机械加工余量本锻件采用普通级，根据零件图的基本尺寸查表可初步得粗车，半精车，粗磨和精磨外圆的单边加工余量分别为6mm，1.1mm，0.4mm 和0.1mm。
又粗精加工分开时，对于粗车外圆的余量允许小于原表中余量的70%，故可取粗车余量为4.8mm，总的的余量为6.4mm。
再根据手册即可得锻件机械加工余量和公差为：单边加工余量半径a=6r=5±2。
于是，可初步得锻件图的尺寸，如图1-1所±2,长度方向aL示（图中粗实线表示锻件的外形，双点划线表示零件轮廓）。
1.3毛坯图的确定1.3.1计算毛坯加工余量和尺寸公差⑴根据图1-1和计算式---------------（1-2）设锻件最大直径为100mm，长为230mm，则图1-1 齿轮轴零件的锻件图根据上述计算数据，查表可确定零件的形状复杂系数为s，属于简单级别。
轴零件的机械加工工艺规程及夹具设计一、轴零件的机械加工工艺规程1.材料准备：轴零件的材料通常选择优质的钢材或铸铁材料，需要根据轴零件的使用要求和工艺特点来选择合适的材料。
2.工艺路线确定：根据轴零件的形状、结构和加工要求，确定合适的工艺路线，包括车削、铣削、钻孔等加工工序的顺序和方法。
3.加工设备选择：根据轴零件的尺寸、形状和工艺要求，选择合适的加工设备，包括车床、铣床、钻床等。
4.工艺参数确定：根据轴零件的材料和加工要求，确定合适的切削速度、进给量和切削深度等工艺参数。
5.工艺操作规范：对于每个加工工序，制定相应的工艺操作规范，包括操作顺序、刀具安装、夹具装夹和加工顺序等。
6.质量检验要求：确定轴零件的质量检验要求和方法，包括尺寸偏差、表面粗糙度、硬度等指标的检验。
7.工艺文件编制：将以上所有内容整理成工艺文件，包括工艺路线图、刀具配套表、工艺操作规程和质量检验记录表等。
二、夹具设计夹具是机械加工中用来固定工件、定位和保持工件位置的装置。
在轴零件的机械加工中，夹具设计是非常重要的一环。
夹具的设计应满足以下几个要求：1.夹紧可靠：夹具的设计应保证对轴零件进行可靠的夹紧，以防止在加工过程中因工件松动而引起的加工误差。
2.定位准确：夹具的设计应能够确保轴零件在加工过程中的准确定位，以保证加工精度。
3.易于安装和调整：夹具应设计成易于安装和调整的形式，以方便操作人员进行装夹和调整。
4.加工装卸方便：夹具的设计应便于轴零件的装卸，以提高生产效率。
5.避免干涉：夹具的设计应避免与加工刀具和加工设备的干涉，以保证加工进程的顺利进行。
在夹具设计过程中，需要根据轴零件的形状、尺寸和加工要求，选择合适的夹具类型，包括平面夹具、分度夹具、对心夹具等，并进行夹具的结构设计和强度计算。
总结起来，轴零件的机械加工工艺规程及夹具设计是确保轴零件加工质量和工艺正确性的重要环节，对于提高加工效率和保证加工精度具有重要意义。
课题编制轴类零件机械加工H艺规程(四)课时2课时(90min)教学目标知识技能目标：(1)了解轴类零件的工艺及工作实践中常见问题的分析方法(2)能够编制一般轴类零件的机械加工工艺规程素质目标：(1)养成认真负责、求真务实、刻苦钻研的工作作风(2)践行服务集体、顾全大局的团队精神教学重睢点教学重点：轴类零件的工艺及工作实践中常见问题的分析方法教学难点：编制一般轴类零件的机械加工工艺规程教学方法情景模拟法、i并授法、问答法、讨论法教学用具电脑、投影仪、多媒体课件、教材教学过程主要教学内容及步骤课前任努【教师】布置课前任务，和学生负责人取得联系，提醒同学通过APP或其他学习软件，收集轴类零件工艺的相关资料，并进行了解【学生】提前上网观看相关资料，熟悉教材考勤【教师】使用APP进行签到【学生】按照老师要求签到问题导入【教师】提出问题轴类零件的生产需要用到哪些工艺？如何编制一般轴类零件的机械加工工艺规程？【学生】聆听、思考、讨论、回答传授新知【教师】通过大家的发言，引入新的知识点，讲解轴类零件的工艺分析，以及工作实践中常见问题的分析方法等知识六、轴类零件的工艺分析【教师】通过多媒体展示“传动轴”图片，并讲解传动轴的加工方法传动轴的材料为45钢，小批生产，淬火硬度为40~45HRCβ该传动轴的工艺分析如下。
(1)传动轴为小批生产，材料为45钢，形状简单，精度要求中等，各段轴颈直径尺寸相差较大，因此选用锻件毛坯。
(2)传动轴加工可划分为粗加工、半精加工和精加工三个阶段.粗加工时，以外圆为定位基准；半精加工时，以外圆和中心孔为定位基准(即一夹一顶)；精加工时，以两中心孔为定位基准(即两顶尖)。
（3）由于传动轴采用的是锻件毛坯，因此加工前应安排退火热处理，以消除毛坯的内应力和改善材料的切削性能。
传动轴最终热处理是淬火后高温回火，该工序应放在半精加工之后，粗磨、精磨之前进行，即在车螺纹和铳键槽之后进行。
为了保证磨削的加工精度，在淬火及高温回火热处理之后，应安排修研中心孔工序。
轴类机械加工工艺流程
《轴类机械加工工艺流程》
轴类机械加工是制造业中常见的一种加工工艺，其产品广泛应用于汽车、飞机、火车等各个领域。
轴类机械加工的工艺流程包括零件设计、材料准备、车削加工、磨削加工和检验等多个环节，下面将详细介绍整个工艺流程。
首先是零件设计，根据产品要求和使用环境确定轴类零件的尺寸、形状和材料。
然后进行材料准备，选择合适的工艺材料，如碳素钢、合金钢等，进行锻造或铸造成型。
接下来是车削加工，首先需要将轴类零件的外形粗加工成形状轮廓。
采用数控车床进行车削操作，根据工艺要求进行切削加工，以确保轴类零件的尺寸和平面精度。
然后是磨削加工，利用磨床对轴类零件进行精密加工，提高其表面粗糙度和精度。
通过磨削加工，可保证轴类零件的尺寸精度和表面质量，提高工件的加工精度和使用寿命。
最后进行检验，对轴类零件的尺寸、形状和表面质量进行检测，确保产品达到设计要求。
采用三坐标测量机和其他检测设备进行精密检测，确保轴类零件符合产品标准和质量要求。
总的来说，轴类机械加工工艺流程包括零件设计、材料准备、车削加工、磨削加工和检验等多个环节，每个环节都需要严格
控制，以确保轴类零件的尺寸精度和表面质量，提供符合产品标准和质量要求的轴类机械产品。
第一部分工艺设计1.设计任务本次所要加工的零件为轴承座，以下为轴承座示意图：材料：HT200零件生产纲领：中等批量2.零件的分析2.1零件的作用轴承座是用于支撑轴类零件的，镗孔的目的是为了满足滚动轴承的外圈和轴承孔的配合要求，或者是滑动轴承外圆与轴承孔的配合，两个孔是用于固定轴承座的，单边固定是出于满足结构和安装位置的要求。
2.2零件的工艺分析⑴φ30及φ8两孔都具有较高的精度要求，表面粗糙度Ra的值为1.6um，是加工的关键表面。
⑵轴承座上、下表面及前、后两端面的表面粗糙度Ra为3.2 um，是加工的重要表面。
轴承座的上表面有位置精度要求0.008，而且与轴承孔中心线有平行度要求0.003。
轴承座的前、后端面与轴承孔中心线垂直度要求为0.003，是重要的加工表面。
⑶φ13沉孔加工表面粗糙度要求较低。
⑷其余表面要求不高。
3.毛坯的确定3.1确定毛坯类型及其制造方法有附表5《常见毛坯类型》可知，材料为HT200，可确定毛坯类型为铸件。
3.2估算毛坯的机械加工余量根据毛坯的最大轮廓尺寸（82）和加工表面的基本尺寸（42），查附表6《》可得出，轴承座上下表面机械加工余量为3.5，其余为3。
3.3绘制毛坯简图，如图1图1 毛坯简图绘制步骤4.定位基准的选择4.1选择精基准经分析零件图可知，轴承座底面为高度方向基准，轴承座前端面为宽度方向基准。
考虑选择以加工的轴承座底面为精基准，保证底面与φ30孔中心线的距为30。
该基准面积较大，工件的装夹稳定可靠，容易操作，夹具结构也比较简单。
4.2选择粗基准选择不加工的φ30孔外轮廓面为基准，能方便的加工出φ30孔（精基准），保证孔中心线与轴承座上端面平行度。
φ30孔外轮廓面的面积较大，无浇口、冒口飞边等缺陷，符合粗基准的要求。
5.拟定加工工艺路线5.1选择加工方法根据加工表面的精度和表面粗糙要求，查附表可得内孔、平面的加工方案，见表2如下：表2 轴承座各面的加工方案5.2拟定机械加工工艺路线，如表3表3 轴承座的机加工工艺方案6 加工余量及工序尺寸的确定6.1确定轴承座底平面的加工余量及工序尺寸（1）轴承座底平面的加工过程如图2所示；粗铣底面精铣底面图2 轴承座底面加工过程图（2）根据工序尺寸和公差等级，查附表14《平面加工方案》得出粗铣、精铣底面的工序偏差，按入体原则标注，考虑到高度方向上以下底面为尺寸基准，并要保证中心线到地面的高度为30mm 。
轴类零件机械加工工艺规程设计零件图七摘要本设计所选的题目是有关轴类零件的设计与加工，通过设计编程，最终用数控机床加工出零件，数控加工与编程毕业设计是数控专业教学体系中构成数控加工技术专业知识及专业技能的重要组成部分，它是运用数控原理，数控工艺，数控编程，制图软件和数控机床实际操作等专业知识对零件进行设计，是对所学专业知识的一次全面训练。
熟悉设计的过程有利于对加工与编程的具体掌握，通过设计会使我们学会相关学科的基本理论，基本知识，进行综合的运用，同时还会对本专业有较完善的系统的认识，从而达到巩固，扩大，深化知识的目的。
此次设计也是我们走出校园之前学校对我们的最后一次全面的检验以及提高我们的素质和能力。
毕业设计和完成毕业论文也是我们获得毕业资格的必要条件。
设计是以实践为主，理论与实践相结合的，通过对零件的分析与加工工艺的设计，提高我们对零件图的分析能力和设计能力。
达到一个毕业生应有的能力，使我们在学校所学的各项知识得以巩固，以更好的面对今后的各种挑战。
此次设计主要是围绕设计零件图七的加工工艺及操作加工零件来展开的，我们在现有的条件下保证质量，加工精度及以及生产的经济成本来完成，对我们来说具有一定的挑战性。
其主要内容有：分析零件图，确定生产类型和毛坯，确定加工设备和工艺设备，确定加工方案及装夹方案，刀具选择，切削用量的选择与计算，数据处理，对刀点和换刀点的确定，加工程序的编辑，加工时的实际操作，加工后的检验工作。
撰写参考文献，组织附录等等。
关键词加工工艺、工序、工步、切削用量：切削速度（m/min）、切削深度（mm）、进给量（mm/n、mm/r）。
前言本设计书是根据数控加工与编程综合设计的，数控机床已成为国家先进制造技术的基础设备，并关系到国家发展的战略地位，从20世纪中叶数控技术出现以来。
数控机床给机械制造带来了革命性的变化，数控加工具有自动化，高效率，适应性强，精度高等特点。
现代数控加工正向高速化，高精度化，高柔性化，高一体化和智能化方向发展。
本毕业设计内容主要是详叙如何以数控加工相配件。
（选题为任务书第七题）大致包含了数控加工过程、工艺分析过程、机床操作与零件自检过程等，另外还分了设计任务书、设计说明书、毕业设计小结、致谢、附录、参考文献等版块。
数控加工和编程毕业设计是数控专业教学体系中构成数控加工技术专业知识及专业技能的重要组成部分，通过毕业设计使我们更深了解了相关学科中的基本理论、基本知识，以及理论实践相结合，同时对本专业有了较完整的、系统的认识，从而达到巩固、扩大、深化所学知识的目的，培养和提高了综合分析问题和解决问题的能力，以及培养了科学的研究和创造能力。
本毕业设计内容主要是如何设计加工轴类零件，包适了工艺分析过程、数控编程、机床操作与零件自检过程等，基本含概了我们所学到的所有专业知识，完成毕业设计对于我们来说是一种挑战。
我们以严谨务实的认真态度进行了此次设计的编写，但由于知识水平与实际经验有限，时间又较为紧迫。
在设计中难免会出现一些错误、缺点和疏漏，诚请位评审老师能给于批评和指正。
设计说明书1.零件图的分析由零件图可知，该零件属于轴类回转体零件，零件表面有圆弧，切槽，倒角，简单螺纹，锥体，锥孔部分，是一个结构复杂的细长轴零件，零件的主体尺寸长度为145mm，最大位置直径为Φ53mm，最右端有一段长22mm公称直径为Φ33mm的普通螺纹，并有2×45º倒角，但零件中没有退刀槽，这就给零件的加工增加了一定的难度，再是一段由直径为Φ35mm和Φ44mm之间连接的半径为R24mm的圆弧，要计算出交点尺寸才可以编程，左端的孔加工也有一定的难度，最小直径部分要计算出尺寸，加工时要保证孔的锥度和表面粗糙度，中间要有大量的计算。
给整个设计带来了一定的挑战。
2.零件的工艺分析无论是手工编程还是自动编程，在编程前都要对所加工的零件进行工分析：如零件毛坯的确定，零件的精度分析、选择加工方法、拟定加工方案、选择合适的刀具、确定切削用量。
在编程中，对一些工艺问题（如对刀点、加工路线等）也需做一些处理。
因此程序编制中的零件的工艺分析是一项十分重要的工作。
2.1 毛坯的尺寸大小、材料的热处理状态从零件图分析，并考虑到加工效率和生产用料，在满足零件最大尺寸基础上再留些加工余量，凑整最接近零件尺寸的棒料，根据此原则选择加工零件的毛坯为：Φ60×150，在选择毛坯材料上，首先考虑使用范围要广，综合性能较好的45#钢，查阅资料可知，45#钢为中碳钢，经调质过后，其硬度为170～240HBS，该硬度适中，是机加工的最佳切削范围，而且，经过调质后的45#钢具有良好的综合机械性能，完全能达到生产要求，故毛坯材料选择45#调质钢。
2.2 加工精度及加工方案分析影响该零件装配精度的主要尺寸有Φ53-0.030、Φ44，在调头时，要保证长度方向总尺寸145、在加工中应着重给予考虑。
在数控加工中，装夹时一定要考虑到：上道工序的加工不能影响下道工序的定位，在车床上加工则具体体现在：调头加工时要保证已加工端有足够的夹持面（圆柱面），以便于加工和不影响加工精度，数控加工适应于单件和中小批量生产，单个加工是应尽可能采取工序集中原则，即：尽量减少装夹次数，并尽可能用同一把刀加工出所有部位，然后再换其它刀具加工，这样即能提高加工效率和加工精度，同时也避免了重复定位所带来的定位误差，另一方面还可减少辅助时间。
2.3刀具的选择刀具的选择是数控加工中重要的工艺内容之一，它不仅影响机床的加工效率，而且直接影响加工质量。
编程时，选择刀具通常要考虑机床的加工能力、工序内容、工件材料等因素。
与传统的加工方法相比，数控加工对刀具的要求更高。
不仅要求精度高、刚度高、红硬性好、耐用度高，而且要求尺寸稳定、安装调整方便，能适应高速和大切削用量切削。
这就要求采用新型优质材料制造数控加工刀具，并优选刀具几何参数。
选取刀具时，要使刀具的尺寸与被加工工件的表面尺寸和形状相适应。
根据零件的分析所选择的刀具有：主偏角分别为75º、30º的外圆车刀，宽度为3.5mm的切槽刀，刀片材料为标准的60º螺纹车刀。
标准直径为Φ24的麻花钻，内圆车刀。
刀片材料为YT15或YT30。
2.4 机床的选用根据现有数控机床和零件的加工工艺可选用。
华中数控系统（HNC-21），机床型号为华中世纪星21TCK1640数控车床，功率：4KW，可选用的加工的工件毛坯为Φ60×150,高速档为：250～2500r/min,低速档为：75～790r/min。
机床精度为0.001,机床辅住夹具有顶尖、尾座。
2.5 夹具的选择（1）车削夹具分为：通用夹具、专用夹具和组合夹具。
一般的通用夹具有三爪卡盘、四爪卡盘、顶尖、中心架等。
通用夹具的适应性强，应用范围广,操作也比较简单，但效率和精度较低，一般用于单件小批量生产。
（2）专用夹具是针对某一种工件的某一道工序加工要求而专门设计制造的夹具，设计的要结构紧凑，操作也比较简单，但是夹具无通用性，成本较高，多用于大批量生产和必须采用专用夹具的工件。
（3）组合夹具采用预先制造好的标准夹具元件，根据设计好的定位夹紧方案组装而成的专用夹具。
此类夹具既有专用夹具的优点，又具有标准化、通用化的优点。
适用于新产品的试制和多品种小批量零件的生产。
根据夹具选择的原则，因该零件是单件生产，因此应尽量采用组合夹具，可调式夹具及其它通用夹具，对于轴类零件的加工，三爪卡盘即可满足加工的要求。
专用夹具成本高，组合夹具需定位组装比较麻烦, 没有三爪卡盘、顶尖方便。
顶尖还可保证Φ47与Φ35的同轴度，且三爪卡盘与顶尖是现有夹具。
为了保证已加工面的表面质量，掉头加工时还用到铜皮。
以保证表面粗糙度。
夹具列表：夹具号夹具名称01 三爪卡盘02 顶尖三爪卡盘顶尖2.6 加工工序分析分析零件图知所加工的零件属于细长轴零件，所以加工时容易晃动，工件装夹时可以采用一端用顶尖装夹，加工时先加工零件右表面。
2.6.1 零件第一次装夹第一次装夹时，毛坯伸出长度为110∽120mm。
右端用顶尖顶住，以便保证零件的同轴度，首先加工出端面与外圆，接着加工出切槽和螺纹，第一次装夹是加工到外圆直径为Φ53mm轴长为105mm处，并保证加工精度。
2.6.2 零件第二次装夹第二次装夹时，卡盘夹于外圆直径为Φ44mm处，为保证零件表面质量装夹是零件表面应用套筒装夹，准确计算出零件各加工点的坐标。
加工时考虑到加工顺序的选择，根据先面后孔，先主后次的原则，应先加工外圆柱面，切槽，螺纹，圆弧等等，再对左端进行钻孔，之后用镗刀进行精镗，对是先加工左端还是右端的问题，若先加工左端，则第二次装夹时不易装夹甚至是无法装夹，而先加工右端再调头的时候可以装夹在Φ44外圆柱面上，因此选择先加工右端再调头加工左边的方法进行加工零件。
结合上叙加工顺序拟订如下加工路线：（1）加工零件右端：车2mm的端面→用G71循环指令加工各段轴径及圆弧→切断刀切槽→车M30×2-6g螺纹。
（2）加工零件左端：车3mm的端面→用G71循环指令加工锥面R15的圆弧以及Φ47的外圆→钻孔→镗孔。
2.7 零件的安装定位和夹紧的基本原则在数控机床上加工零件时，定位和夹紧的基本原则与普通机床相同，也要合理选择定位基准和夹紧方案。
为了提高数控机床的加工效率，确定定位基准与夹紧方案时应注意以下三点：（1）力求设计、工艺与编程计算的基准统一；（基准重合原则）（2）减少装夹次数，尽可能在一次定位装夹后，加工出全部待加工的表面（基准统一原则）（3）避免采用占机人工调整式加工方案，以充分发挥数控机床的效能。
2.8 切削用量的分析2.8.1 切削用量的选择与计算切削用量包括主轴转速（切削速度）、背吃刀量、进给速度等。
对于不同的加工方法，需选择不同的切削用量，并相应编入程序单内。
合理选择切削用量的原则是：粗加工时，一般以提高生产率为主，但也考虑经济性和加工成本；半精加工和精加工时，应在保证加工质量的前提下，兼顾切削效率、经济性和加工成本。
切削用量的选择与计算：因选取YT类硬质合金车刀的硬度为125～175HBS经查阅《数控加工与编程》（第二版）表1-2 数控车削用量推荐表其部分如下：工件材料加工方式背吃刀量（mm）切削速度（m/min）进给量(mm/r)碳粗加工5~7 60~80 0.2~0.4素钢粗加工2~3 80~120 0.2~0.4 精加工0.2~0.3 120~150 0.1~0.2 车螺纹70~100 导程钻中孔500~800r/min钻孔~30 0.1~0.2根据零件分析与刀具的选择以及查阅资料所计算的切削用量如下：（1）粗车外圆时，选取VC =110m/min ap=3mm f=0.3mm.加工时选取加工直径为：d=Φ60,因： VC=∏dn/1000 F= f×n故主轴转速：n=（1000×110）/（3.14×60）=584r/min进给速度：F= f×n=0.3×584=175 mm/min考虑到刀具强度、机床刚度等实际情况，选择 n=600r/min F=200 mm/minap=3mm；（2）精车外圆时，选取VC =130m/min ap=0.2mm f=0.1mm.加工时选取加工直径为:d=Φ44,故主轴转速：n=（1000×130）/（3.14×44）=941r/min进给速度：F= f×n=0.1×941=94mm/min根据实际情况，选择 n=900r/min F=90 mm/min ap=0.2mm；（3）车槽时，选取VC=100m/min f=0.1mm. 加工直径为:d=Φ36mm故主轴转速：n=（1000×100）/（3.14×36）=106r/min 进给速度：F= f ×n=0.1×106=10mm/min根据实际情况，选择 n=100r/min F=20 mm/min；（4）车螺纹时，选取VC=80m/min f为导程加工直径为：d=Φ30mm 故主轴转速：n=（1000×80）/（3.14×30）=849r/min根据实际情况，选择 n=800r/min（5）钻孔时，选取VC=30m/min f=0.1mm 加工直径：d=Φ24mm故主轴转速：n=（1000×30）/（3.14×24）=400r/min 进给速度：F= f×n=0.1×400=40mm/min根据实际情况，选择 n=400r/min F=40 mm/min；2.8.2 零件右端加工步骤（1）、准备好所须的工具和毛坯材料，打开机床，机床回零点;（2）、装夹刀具，01号刀装在T001号刀位上;（3）、使用手动三爪盘装夹工件毛坯，使工件露出约110mm;（4）、MDI，调整主轴转速为S400，对好刀具;（5）、将中心钻装在尾座上，手动加工工艺孔，加工完后取出钻头;（6）、编辑工序一的程序，进行程序校验;（7）、确定程序无误后既可进行加工;（8）、加工完后,主轴停转琐住机床,卸下工件，零件右端加工完成。
