电镀污泥的基本理化特性研究_陈永松

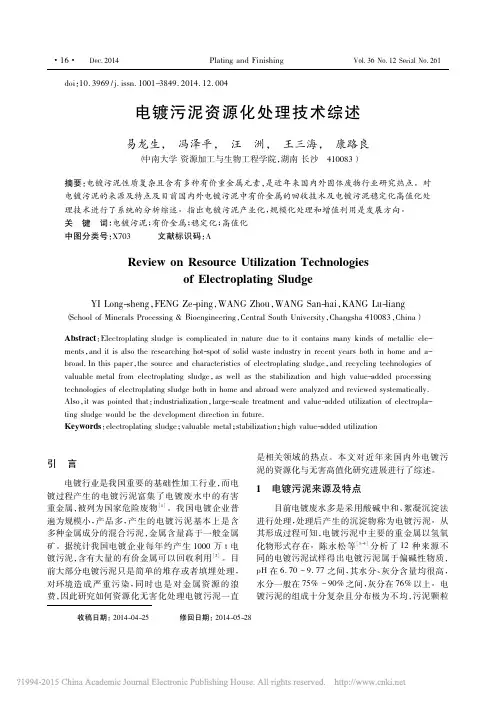

doi ：10．3969/j．issn．1001-3849．2014．12．004电镀污泥资源化处理技术综述易龙生，冯泽平，汪洲，王三海，康路良（中南大学资源加工与生物工程学院，湖南长沙410083）摘要：电镀污泥性质复杂且含有多种有价重金属元素，是近年来国内外固体废物行业研究热点。

对电镀污泥的来源及特点及目前国内外电镀污泥中有价金属的回收技术及电镀污泥稳定化高值化处理技术进行了系统的分析综述。

指出电镀污泥产业化，规模化处理和增值利用是发展方向。

关键词：电镀污泥；有价金属；稳定化；高值化中图分类号：X703文献标识码：A 收稿日期：2014-04-25修回日期：2014-05-28Review on Resource Utilization Technologiesof Electroplating SludgeYI Long-sheng ，FENG Ze-ping ，WANG Zhou ，WANG San-hai ，KANG Lu-liang（School of Minerals Processing ＆Bioengineering ，Central South University ，Changsha 410083，China ）Abstract ：Electroplating sludge is complicated in nature due to it contains many kinds of metallic ele-ments ，and it is also the researching hot-spot of solid waste industry in recent years both in home and a-broad．In this paper ，the source and characteristics of electroplating sludge ，and recycling technologies of valuable metal from electroplating sludge ，as well as the stabilization and high value-added processing technologies of electroplating sludge both in home and abroad were analyzed and reviewed systematically．Also ，it was pointed that ：industrialization ，large-scale treatment and value-added utilization of electropla-ting sludge would be the development direction in future．Keywords ：electroplating sludge ；valuable metal ；stabilization ；high value-added utilization引言电镀行业是我国重要的基础性加工行业，而电镀过程产生的电镀污泥富集了电镀废水中的有害重金属，被列为国家危险废物［1］。

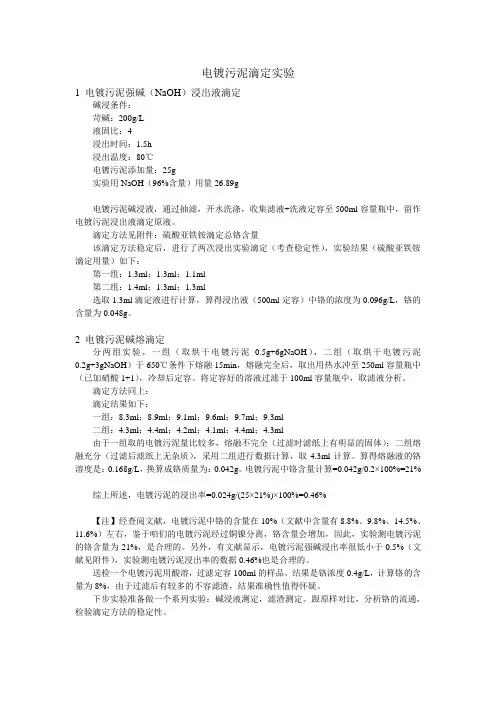

电镀污泥滴定实验1 电镀污泥强碱（NaOH）浸出液滴定碱浸条件：苛碱：200g/L液固比：4浸出时间：1.5h浸出温度：80℃电镀污泥添加量：25g实验用NaOH（96%含量）用量26.89g电镀污泥碱浸液，通过抽滤，开水洗涤，收集滤液+洗液定容至500ml容量瓶中，留作电镀污泥浸出液滴定原液。

滴定方法见附件：硫酸亚铁铵滴定总铬含量该滴定方法稳定后，进行了两次浸出实验滴定（考查稳定性），实验结果（硫酸亚铁铵滴定用量）如下：第一组：1.3ml；1.3ml；1.1ml第二组：1.4ml；1.3ml；1.3ml选取1.3ml滴定液进行计算，算得浸出液（500ml定容）中铬的浓度为0.096g/L，铬的含量为0.048g。

2 电镀污泥碱熔滴定分两组实验，一组（取烘干电镀污泥0.5g+6gNaOH），二组（取烘干电镀污泥0.2g+3gNaOH）于650℃条件下熔融15min，熔融完全后，取出用热水冲至250ml容量瓶中（已加硝酸1+1），冷却后定容。

将定容好的溶液过滤于100ml容量瓶中，取滤液分析。

滴定方法同上：滴定结果如下：一组：8.3ml；8.9ml；9.1ml；9.6ml；9.7ml；9.3ml二组：4.3ml；4.4ml；4.2ml；4.1ml；4.4ml；4.3ml由于一组取的电镀污泥量比较多，熔融不完全（过滤时滤纸上有明显的固体）；二组熔融充分（过滤后滤纸上无杂质），采用二组进行数据计算，取4.3ml计算。

算得熔融液的铬溶度是：0.168g/L，换算成铬质量为：0.042g。

电镀污泥中铬含量计算=0.042g/0.2×100%=21%综上所述，电镀污泥的浸出率=0.024g/(25×21%)×100%=0.46%【注】经查阅文献，电镀污泥中铬的含量在10%（文献中含量有8.8%、9.8%、14.5%、11.6%）左右，鉴于咱们的电镀污泥经过铜镍分离，铬含量会增加，因此，实验测电镀污泥的铬含量为21%，是合理的。

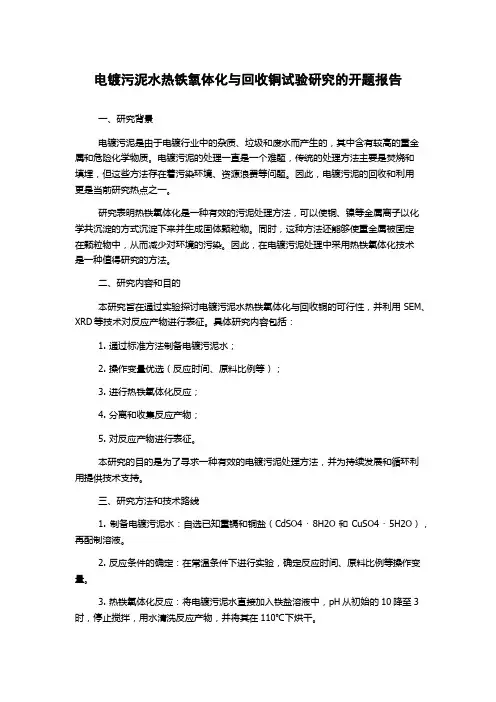

电镀污泥水热铁氧体化与回收铜试验研究的开题报告一、研究背景电镀污泥是由于电镀行业中的杂质、垃圾和废水而产生的，其中含有较高的重金属和危险化学物质。

电镀污泥的处理一直是一个难题，传统的处理方法主要是焚烧和填埋，但这些方法存在着污染环境、资源浪费等问题。

因此，电镀污泥的回收和利用更是当前研究热点之一。

研究表明热铁氧体化是一种有效的污泥处理方法，可以使铜、镍等金属离子以化学共沉淀的方式沉淀下来并生成固体颗粒物。

同时，这种方法还能够使重金属被固定在颗粒物中，从而减少对环境的污染。

因此，在电镀污泥处理中采用热铁氧体化技术是一种值得研究的方法。

二、研究内容和目的本研究旨在通过实验探讨电镀污泥水热铁氧体化与回收铜的可行性，并利用SEM、XRD等技术对反应产物进行表征。

具体研究内容包括：1. 通过标准方法制备电镀污泥水；2. 操作变量优选（反应时间、原料比例等）；3. 进行热铁氧体化反应；4. 分离和收集反应产物；5. 对反应产物进行表征。

本研究的目的是为了寻求一种有效的电镀污泥处理方法，并为持续发展和循环利用提供技术支持。

三、研究方法和技术路线1. 制备电镀污泥水：自选已知重镉和铜盐（CdSO4 ·8H2O和CuSO4 ·5H2O），再配制溶液。

2. 反应条件的确定：在常温条件下进行实验，确定反应时间、原料比例等操作变量。

3. 热铁氧体化反应：将电镀污泥水直接加入铁盐溶液中，pH从初始的10降至3时，停止搅拌，用水清洗反应产物，并将其在110℃下烘干。

4. 产品分离和收集：用水洗涤沉淀物至 pH 6 以下，然后用离心浓缩，将固体颗粒物从水中分离出来。

5. 产品表征：用SEM、XRD等表征方法对反应产物进行分析。

四、预期成果和意义本研究的预期成果有：1. 确定最佳热铁氧体化反应条件；2. 制备和纯化反应产物；3. 对反应产物进行表征；4. 评价电镀污泥水热铁氧体化与回收铜的可行性。

本研究的意义在于：1. 寻求一种有效的电镀污泥处理方法；2. 减少污染环境和资源浪费；3. 为持续发展和循环利用提供技术支持。

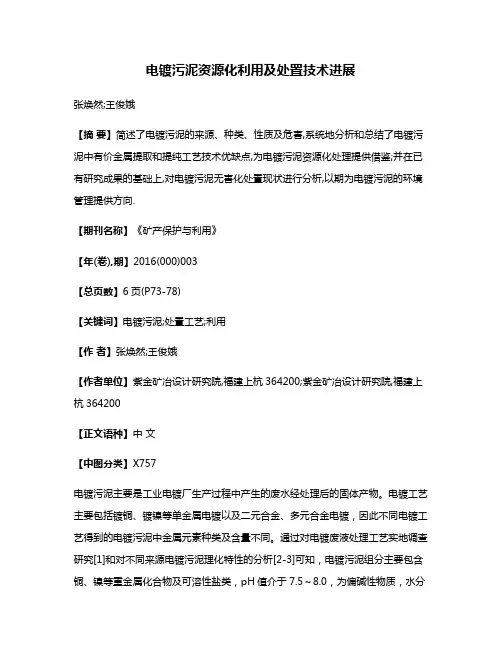

电镀污泥资源化利用及处置技术进展张焕然;王俊娥【摘要】简述了电镀污泥的来源、种类、性质及危害,系统地分析和总结了电镀污泥中有价金属提取和提纯工艺技术优缺点,为电镀污泥资源化处理提供借鉴;并在已有研究成果的基础上,对电镀污泥无害化处置现状进行分析,以期为电镀污泥的环境管理提供方向.【期刊名称】《矿产保护与利用》【年(卷),期】2016(000)003【总页数】6页(P73-78)【关键词】电镀污泥;处置工艺;利用【作者】张焕然;王俊娥【作者单位】紫金矿冶设计研究院,福建上杭364200;紫金矿冶设计研究院,福建上杭364200【正文语种】中文【中图分类】X757电镀污泥主要是工业电镀厂生产过程中产生的废水经处理后的固体产物。

电镀工艺主要包括镀铜、镀镍等单金属电镀以及二元合金、多元合金电镀，因此不同电镀工艺得到的电镀污泥中金属元素种类及含量不同。

通过对电镀废液处理工艺实地调查研究[1]和对不同来源电镀污泥理化特性的分析[2-3]可知，电镀污泥组分主要包含铜、镍等重金属化合物及可溶性盐类，pH值介于7.5～8.0，为偏碱性物质，水分及灰分含量高。

电镀污泥可分为分质污泥和混合污泥[4]。

分质污泥主要包括单一重金属元素，如铜污泥、镍污泥、铬污泥等，混合污泥则是由不同种类电镀废水共同处理所得，包括多种金属元素。

由于电镀工艺的多样性，实际电镀废水处理所得污泥大部分为混合污泥[5]，因此，混合污泥成为科研工作者污泥资源化利用及处理的主要研究对象。

基于我国电镀行业厂点多、规模小、工艺种类复杂、技术落后的特点，电镀污泥成分复杂，含有大量Cu、Ni、Zn等重金属离子，甚至包括Cd、Cr等高危金属离子，是一种典型的危险废物。

由于污泥不稳定、易分解流失，在外界风化、雨淋的作用下，重金属离子很容易迁徙进入生态系统，对生态平衡造成破坏，影响人类的健康。

1998年，我国已将电镀污泥作为典型危险废物列入《国家危险废物名录》。

2004年实施的《危险废物经营许可证管理办法(2013修订)》也对电镀污泥的收集、贮存、处置等进行了严格的规定，以防止电镀污泥二次污染的发生。

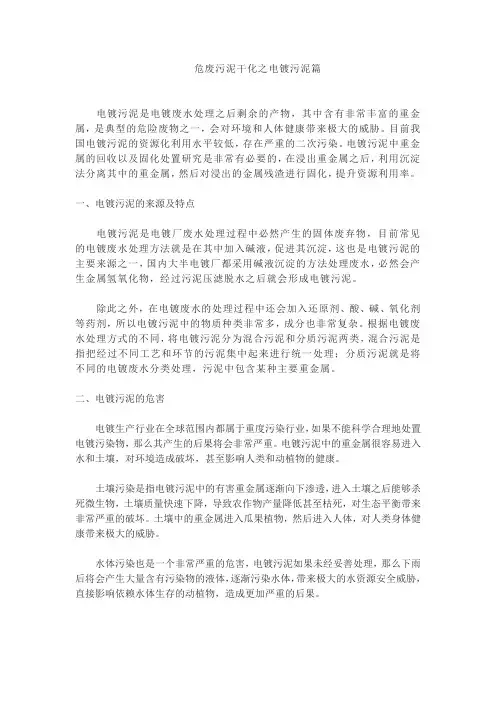

危废污泥干化之电镀污泥篇电镀污泥是电镀废水处理之后剩余的产物，其中含有非常丰富的重金属，是典型的危险废物之一，会对环境和人体健康带来极大的威胁。

目前我国电镀污泥的资源化利用水平较低，存在严重的二次污染。

电镀污泥中重金属的回收以及固化处置研究是非常有必要的，在浸出重金属之后，利用沉淀法分离其中的重金属，然后对浸出的金属残渣进行固化，提升资源利用率。

一、电镀污泥的来源及特点电镀污泥是电镀厂废水处理过程中必然产生的固体废弃物，目前常见的电镀废水处理方法就是在其中加入碱液，促进其沉淀，这也是电镀污泥的主要来源之一，国内大半电镀厂都采用碱液沉淀的方法处理废水，必然会产生金属氢氧化物，经过污泥压滤脱水之后就会形成电镀污泥。

除此之外，在电镀废水的处理过程中还会加入还原剂、酸、碱、氧化剂等药剂，所以电镀污泥中的物质种类非常多，成分也非常复杂。

根据电镀废水处理方式的不同，将电镀污泥分为混合污泥和分质污泥两类，混合污泥是指把经过不同工艺和环节的污泥集中起来进行统一处理；分质污泥就是将不同的电镀废水分类处理，污泥中包含某种主要重金属。

二、电镀污泥的危害电镀生产行业在全球范围内都属于重度污染行业，如果不能科学合理地处置电镀污染物，那么其产生的后果将会非常严重。

电镀污泥中的重金属很容易进入水和土壤，对环境造成破坏，甚至影响人类和动植物的健康。

土壤污染是指电镀污泥中的有害重金属逐渐向下渗透，进入土壤之后能够杀死微生物，土壤质量快速下降，导致农作物产量降低甚至枯死，对生态平衡带来非常严重的破坏。

土壤中的重金属进入瓜果植物，然后进入人体，对人类身体健康带来极大的威胁。

水体污染也是一个非常严重的危害，电镀污泥如果未经妥善处理，那么下雨后将会产生大量含有污染物的液体，逐渐污染水体，带来极大的水资源安全威胁，直接影响依赖水体生存的动植物，造成更加严重的后果。

电镀污泥中存在的金属物质会通过食物链或者大气环境的方式进入人体，对人类健康产生极大威胁，轻者导致皮肤和呼吸道不适等，重者可能导致神经系统受损，甚至造成严重的器官障碍。

电镀污泥资源化处理技术现状及发展趋势张大鹏发布时间：2023-06-22T08:02:26.408Z 来源：《中国科技信息》2023年7期作者：张大鹏[导读] 随着我国电镀行业的快速发展，含重金属的电镀废水排放量急剧增加，排放的重金属会在环境中积累，通过食物链而危害人体，对生态环境造成较大的影响。

电镀废水处理过程产生大量的电镀污泥（elec⁃troplatingsludge，EPS），据统计，中国每年电镀污泥的产生量约1000万t。

电镀污泥从1998首次列入危险废物之后，便一直被收录在《国家危险废物名录》中，2016年版中甚至占了七大类。

电镀污泥成分复杂，通常含有大量重金属（Cu、Ni、Cr、Zn、Sn、Fe及Au、Ag等贵金属），危害隐患大，具有易迁移、含水率高、灰分高、热稳定性高等特点。

电镀污泥的处置成本高，倘若处置不善，可能会出现雨水淋溶、挥发迁移的现象，对人体以及环境带来严重的潜在危害。

但另一方面，由于电镀污泥中含有大量具有回收价值的重金属，具有潜在的资源价值，我国每年电镀污泥中有超过10万t的有价重金属未得到充分回收和利用。

因此，在电镀污泥无害化处理的同时，如何实现有价金属的回收、再利用已成为研究的重点。

身份证号码：21022219821118XXXX摘要：随着我国电镀行业的快速发展，含重金属的电镀废水排放量急剧增加，排放的重金属会在环境中积累，通过食物链而危害人体，对生态环境造成较大的影响。

电镀废水处理过程产生大量的电镀污泥（elec⁃troplatingsludge，EPS），据统计，中国每年电镀污泥的产生量约1000万t。

电镀污泥从1998首次列入危险废物之后，便一直被收录在《国家危险废物名录》中，2016年版中甚至占了七大类。

电镀污泥成分复杂，通常含有大量重金属（Cu、Ni、Cr、Zn、Sn、Fe及Au、Ag等贵金属），危害隐患大，具有易迁移、含水率高、灰分高、热稳定性高等特点。

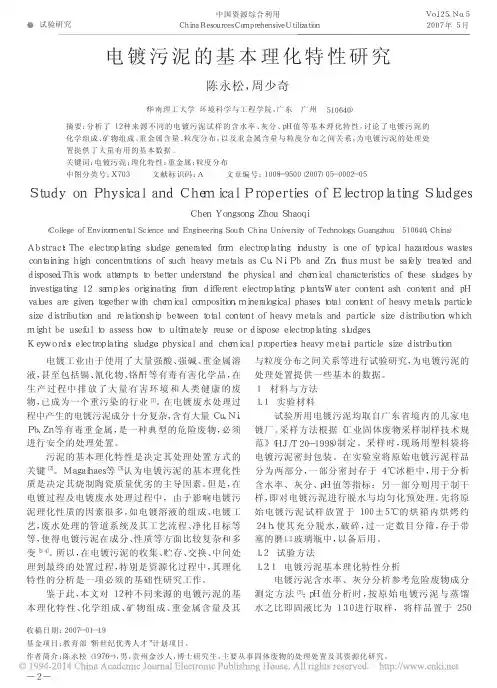

●中国资源综合利用ＣｈｉｎａＲｅｓｏｕｒｃｅｓＣｏｍｐｒｅｈｅｎｓｉｖｅＵｔｉｌｉｚａｔｉｏｎＶｏｌ．２５，Ｎｏ．５２００７年５月电镀工业由于使用了大量强酸、强碱、重金属溶液，甚至包括镉、氰化物、铬酐等有毒有害化学品，在生产过程中排放了大量有害环境和人类健康的废物，已成为一个重污染的行业［１］。

在电镀废水处理过程中产生的电镀污泥成分十分复杂，含有大量Ｃｕ、Ｎｉ、Ｐｂ、Ｚｎ等有毒重金属，是一种典型的危险废物，必须进行安全的处理处置。

污泥的基本理化特性是决定其处理处置方式的关键［２］。

Ｍａｇａｌｈａｅｓ等［３］认为电镀污泥的基本理化性质是决定其烧制陶瓷质量优劣的主导因素。

但是，在电镀过程及电镀废水处理过程中，由于影响电镀污泥理化性质的因素很多，如电镀溶液的组成、电镀工艺，废水处理的管道系统及其工艺流程、净化目标等等，使得电镀污泥在成分、性质等方面比较复杂和多变［２，４］。

所以，在电镀污泥的收集、贮存、交换、中间处理到最终的处置过程，特别是资源化过程中，其理化特性的分析是一项必须的基础性研究工作。

鉴于此，本文对１２种不同来源的电镀污泥的基本理化特性、化学组成、矿物组成、重金属含量及其与粒度分布之间关系等进行试验研究，为电镀污泥的处理处置提供一些基本的数据。

１材料与方法１．１实验材料试验所用电镀污泥均取自广东省境内的几家电镀厂。

采样方法根据《工业固体废物采样制样技术规范》（ＨＪ／Ｔ２０－１９９８）制定。

采样时，现场用塑料袋将电镀污泥密封包装。

在实验室将原始电镀污泥样品分为两部分，一部分密封存于４℃冰柜中，用于分析含水率、灰分、ｐＨ值等指标；另一部分则用于制干样，即对电镀污泥进行脱水与均匀化预处理。

先将原始电镀污泥试样放置于１００±５℃的烘箱内烘烤约２４ｈ，使其充分脱水，破碎，过一定数目分筛，存于带塞的磨口玻璃瓶中，以备后用。

１．２试验方法１．２．１电镀污泥基本理化特性分析电镀污泥含水率、灰分分析参考危险废物成分测定方法［５］；ｐＨ值分析时，按原始电镀污泥与蒸馏水之比即固液比为１∶１０进行取样，将样品置于２５０电镀污泥的基本理化特性研究陈永松，周少奇（华南理工大学环境科学与工程学院，广东广州５１０６４０）摘要：分析了１２种来源不同的电镀污泥试样的含水率、灰分、ｐＨ值等基本理化特性，讨论了电镀污泥的化学组成、矿物组成、重金属含量、粒度分布，以及重金属含量与粒度分布之间关系，为电镀污泥的处理处置提供了大量有用的基本数据。

污泥特性研究及处置方法探讨中国混凝土网 [2007-12-14] 网络硬盘我要建站博客常用搜索摘要：选取城市污泥和电镀污泥，研究其成分、组成、热特性以及不同重金属在焚烧产物中的迁移规律。

研究表明：城市污泥成分较接近粘土，热值也较高，可替代黏土或燃料入水泥窑；低温时污泥失重较大，高温时失重趋于平缓；在焚烧灰渣中Zn和Ni属于容易富集的元素；Cr也容易残留在底灰中；Cu、As和Hg不易富集，易生成气态产物挥发到烟气中。

关键词：城市污泥电镀污泥热分析重金属0 前言污泥是污水处理过程的副产物,2005年全国废水排放总量为524.5亿t,若进行完全处理将产生约2600万t的脱水污泥(按含水率80%计,下同);随着污水处理设施的普及,处理率的提高和处理程度的深化,污泥的产生量以每年约10%的速度增长。

为了更合理地进行污泥无害化处置和资源化利用,必须对污泥进行特性分析，从而为污泥再利用奠定充分的理论基础。

1.原材料来源及实验方法本文选取的城市污泥来源于北京某污水处理厂，所取的电镀污泥来自于本市汽车制造及电子器件等行业。

本文采用工业分析、元素分析、XRD分析和热失重分析，对这两类污泥特性进行了研究。

另外还对污泥在不同焚烧温度下焚烧底灰中重金属的残留特性进行了分析研究，实验方法是将污泥样品充分脱水，再将其碾碎，经80目筛子(孔径0.198mm )筛分，放入箱式电阻炉加热，试验温度分别设定为500℃、700℃、和900℃，分别灼烧1小时。

2.实验结果与分析2.1 污泥的工业分析污泥的工业分析包括水分、灰分、挥发份、固定碳、弹筒发热量、全硫和氢含量等，分析结果如表1所示（其中原泥水分指收到基样品所含的水分，其余均为空气干燥基样品的分析结果）。

从表1可以看出，城市污泥中的水分含量比电镀污泥高很多，从水分和其它物质的结合状况来看，可以把污泥中的水大致分为自由水和吸附水组成的物理水，以及分子间和大分子链上的化合水。

由于城市污泥中大量的有机物及其腐殖质的存在，对于污泥中水分的影响是十分显著的，这主要是由城市污泥的来源所决定的。

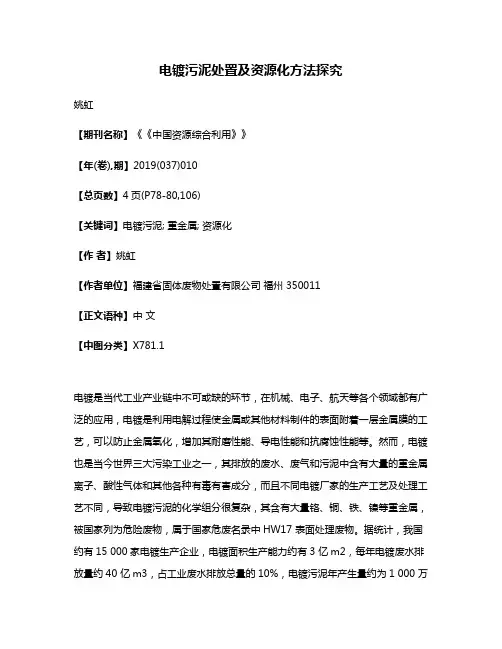

电镀污泥处置及资源化方法探究姚虹【期刊名称】《《中国资源综合利用》》【年(卷),期】2019(037)010【总页数】4页(P78-80,106)【关键词】电镀污泥; 重金属; 资源化【作者】姚虹【作者单位】福建省固体废物处置有限公司福州 350011【正文语种】中文【中图分类】X781.1电镀是当代工业产业链中不可或缺的环节，在机械、电子、航天等各个领域都有广泛的应用，电镀是利用电解过程使金属或其他材料制件的表面附着一层金属膜的工艺，可以防止金属氧化，增加其耐磨性能、导电性能和抗腐蚀性能等。

然而，电镀也是当今世界三大污染工业之一，其排放的废水、废气和污泥中含有大量的重金属离子、酸性气体和其他各种有毒有害成分，而且不同电镀厂家的生产工艺及处理工艺不同，导致电镀污泥的化学组分很复杂，其含有大量铬、铜、铁、镍等重金属，被国家列为危险废物，属于国家危废名录中HW17 表面处理废物。

据统计，我国约有15 000家电镀生产企业，电镀面积生产能力约有3 亿m2，每年电镀废水排放量约40 亿m3，占工业废水排放总量的10%，电镀污泥年产生量约为1 000 万t[1]。

1 电镀污泥的性质及危害电镀废液在处理时一般都是通过投加相关的还原剂、中和剂和絮凝剂等将其中的重金属转化为相应的氢氧化物后沉淀，所以电镀污泥中的化学组分不断增多，导致金属化合物在组分中较分散而含量降低[2]。

陈永松等对12 种来源不同的电镀污泥的基本理化特性进行了分析，结果显示，电镀污泥的pH值为6.70～9.70，水分的质量分数为75%～90%，灰分的质量分数超过76%，二者相对较高；电镀污泥组分分布不均匀，属于结晶度比较低的复杂混合体系[3]。

刘燕研究发现，一般电镀污泥的含水率在75%～80%，铬、铁、镍、铜及锌的化合物含量为0.5%～3.0%（以氧化物计），石膏（硫酸钙）含量为8%～10%，其他水溶性盐类和杂质含量约为5%[2]。

电镀污泥具有含水率高、重金属组分热稳定性高且易迁移等特点，其中铜、铬等重金属生物降解难度大，反而能在食物链的作用下快速富集。

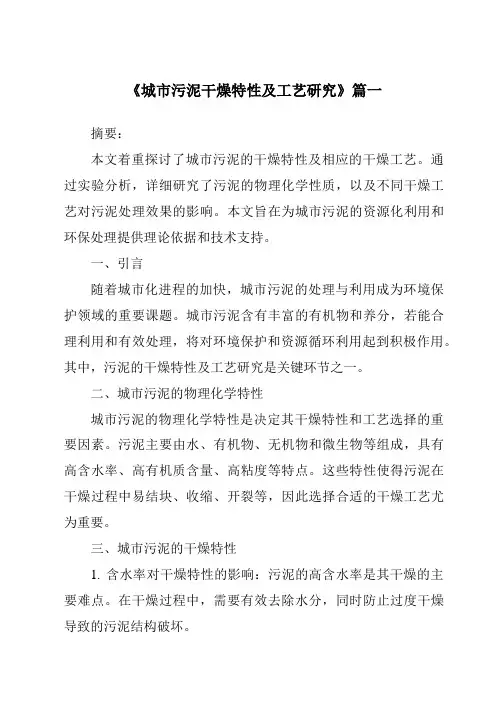

《城市污泥干燥特性及工艺研究》篇一摘要：本文着重探讨了城市污泥的干燥特性及相应的干燥工艺。

通过实验分析，详细研究了污泥的物理化学性质，以及不同干燥工艺对污泥处理效果的影响。

本文旨在为城市污泥的资源化利用和环保处理提供理论依据和技术支持。

一、引言随着城市化进程的加快，城市污泥的处理与利用成为环境保护领域的重要课题。

城市污泥含有丰富的有机物和养分，若能合理利用和有效处理，将对环境保护和资源循环利用起到积极作用。

其中，污泥的干燥特性及工艺研究是关键环节之一。

二、城市污泥的物理化学特性城市污泥的物理化学特性是决定其干燥特性和工艺选择的重要因素。

污泥主要由水、有机物、无机物和微生物等组成，具有高含水率、高有机质含量、高粘度等特点。

这些特性使得污泥在干燥过程中易结块、收缩、开裂等，因此选择合适的干燥工艺尤为重要。

三、城市污泥的干燥特性1. 含水率对干燥特性的影响：污泥的高含水率是其干燥的主要难点。

在干燥过程中，需要有效去除水分，同时防止过度干燥导致的污泥结构破坏。

2. 有机质对干燥特性的影响：有机质在干燥过程中易发生热解反应，产生挥发性物质，影响干燥效果。

3. 粘度对干燥特性的影响：污泥的高粘度使得其流动性差，干燥过程中易出现结块、开裂等问题。

四、城市污泥的干燥工艺研究1. 热风干燥工艺：通过高温热风将污泥中的水分蒸发，达到干燥的目的。

该工艺操作简单，但需注意控制温度，防止有机质热解。

2. 微波干燥工艺：利用微波的穿透性和内加热特性，使污泥内部的水分迅速蒸发，达到快速干燥的效果。

该工艺干燥时间短，效果好，但设备成本较高。

3. 联合干燥工艺：结合热风干燥和微波干燥的优点，先采用热风预干燥，再利用微波进行深度干燥。

该工艺既能保证干燥效果，又能降低能耗。

五、实验分析通过实验对比不同干燥工艺对城市污泥的处理效果，发现联合干燥工艺在保证处理效果的同时，能显著降低能耗。

此外，通过对污泥干燥前后的物理化学性质进行分析，为进一步利用和处理污泥提供了理论依据。

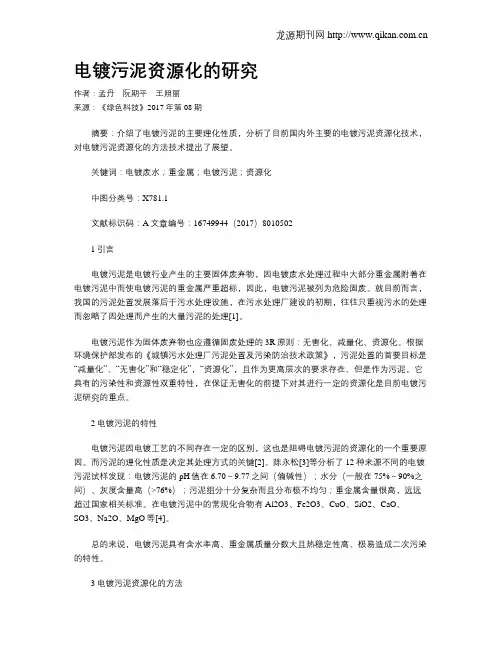

电镀污泥资源化的研究作者：孟丹阮期平王照丽来源：《绿色科技》2017年第08期摘要：介绍了电镀污泥的主要理化性质，分析了目前国内外主要的电镀污泥资源化技术，对电镀污泥资源化的方法技术提出了展望。

关键词：电镀废水；重金属；电镀污泥；资源化中图分类号：X781.1文献标识码：A文章编号：16749944（2017）80105021引言电镀污泥是电镀行业产生的主要固体废弃物，因电镀废水处理过程中大部分重金属附着在电镀污泥中而使电镀污泥的重金属严重超标，因此，电镀污泥被列为危险固废。

就目前而言，我国的污泥处置发展落后于污水处理设施，在污水处理厂建设的初期，往往只重视污水的处理而忽略了因处理而产生的大量污泥的处理[1]。

电镀污泥作为固体废弃物也应遵循固废处理的3R原则：无害化、减量化、资源化。

根据环境保护部发布的《城镇污水处理厂污泥处置及污染防治技术政策》，污泥处置的首要目标是“减量化”、“无害化”和“稳定化”，“资源化”，且作为更高层次的要求存在。

但是作为污泥，它具有的污染性和资源性双重特性，在保证无害化的前提下对其进行一定的资源化是目前电镀污泥研究的重点。

2电镀污泥的特性电镀污泥因电镀工艺的不同存在一定的区别，这也是阻碍电镀污泥的资源化的一个重要原因。

而污泥的理化性质是决定其处理方式的关键[2]。

陈永松[3]等分析了12种来源不同的电镀污泥试样发现：电镀污泥的pH值在6.70～9.77之间（偏碱性）；水分（一般在75%～90%之间）、灰度含量高（>76%）；污泥组分十分复杂而且分布极不均匀；重金属含量很高，远远超过国家相关标准。

在电镀污泥中的常规化合物有Al2O3、Fe2O3、CuO、SiO2、CaO、SO3、Na2O、MgO等[4]。

总的来说，电镀污泥具有含水率高、重金属质量分数大且热稳定性高、极易造成二次污染的特性。

3电镀污泥资源化的方法目前，国内外对于电镀污泥资源化的方法研究主要集中在重金属回收技术和材料化技术这两大方向[4]。

收稿日期：2021-11-17作者简介：黄从增（1982-），男，工程师，研究方向：环境保护，。

电镀污泥矿物学特征及有价金属累积性富集分布规律黄从增1，谭荣2，张捷菲2（1.江西省上饶市横峰县环境监测站，江西上饶334300；2.南昌航空大学环境与化学工程学院，江西南昌330063）摘要：通过实地调查采样与实验室分析相结合的方法，采用仪器分析研究了电镀污泥矿物学特征及有价金属累积性富集分布规律。

结果表明：电镀污泥属于典型的非晶相物质，镀种对污泥中金属含量影响较大，两种镀镍污泥中镍含量为71.73%和76.34%，镀铬污泥中铬含量为19.91%，综合污泥含铁42.90%，含铜24.53%，含镍4.12%。

XPS 结果分析表明，有价金属多以氧化态及氢氧化态形式赋存。

此外通过能谱分析揭示了Fe 、Cu 、O 、Cr 、P 、S 六种元素对镍赋存行为的2种不同的相关效应。

关键词：电镀污泥；有价金属；赋存物相；累计性分布doi ：10.3969/j.issn.1008-553X.2022.04.017中图分类号：X781文献标识码：A文章编号：1008-553X （2022）04-0067-05电镀是工业产业链中不可或缺的环节，是机械制造、航空、航天、五金、电子器件、汽车、特种材料等行业的配套工序。

2017年我国规模以上的电镀企业（含电镀车间）约2万家，实现年产值约1500亿元，电镀加工年产量约12亿平方米。

2018年，电镀行业产品加工面积约为13.2亿平方米。

我国电镀行业每年排放约4亿吨重金属废水，5×104t 的电镀污泥和3×107m 3酸性气体[1]。

全国有35个城市地下水超标，超标率在3％～80％，上千口井中的饮用水因重金属超标而报废[2]。

电镀污泥本身含有的重金属难以降解，如果处理不当或不加处理将成为潜在的环境污染源，对人体健康和环境具有非常大的危害[3-4]。

电镀污泥也是一种廉价的二次利用资源[5]，其中铜、镍、铬这些常见的镀金属元素在污泥中的含量都在10％以上，国外很早就开始回收再利用电镀污泥[6]，但关于电镀污泥中重金属的赋存状态的文献却很少。

电镀污泥干燥系统专用节能环保技术与设备1、物料特性：电镀污泥重要来源于工业电镀厂生产所产生旳固体废物，这些废料重要是通过液相化学解决多种电镀废液和电解液所产生。

电镀污泥旳化学成分较为复杂，重要成分铁、铜、锌等重金属旳化合物及其可溶性盐类。

电镀污泥含水量较大，成分复杂，特别是其中旳重金属危害更大，因此对电镀污泥进行减量化、无害化、资源化处置是目前电镀污泥处置旳重点。

电镀污泥旳减量化重要是采用干燥旳措施，将含水率为75%左右旳电镀污泥干燥到含水率为10%左右（全干化）或干燥到含水率40%左右（半干化），从而达到减量化旳规定，并进行下一步旳冶炼和提取其中旳铁、铜、锌等金属。

2、专用干燥工艺：电镀污泥干燥具有如下特点和规定：物料发粘，流动性较差；含水率较高，干燥速度慢，能量消耗大；尾气有异味，需要解决；物料受热规定均匀，操作环境好，一次性达到指标规定。

河北言明化工设备有限公司根据物料分析及近年工程经验，率先在国内采用节能环保型旋转自清桨式污泥专用干燥机作为电镀污泥干燥系统旳干燥机，并已在国内电镀污泥、都市污泥、含油污泥、餐厨垃圾等干燥上应用几十套。

储存在料场旳电镀污泥由皮带输送机输送到防架桥污泥专用定量加料器中，然后定量加入污泥专用干燥机中进行干化解决，电镀污泥在污泥专用干燥机内翻动而完毕传热传质过程，达到干燥旳目旳。

干燥物料后旳电镀污泥由污泥专用干燥机底部旳排料口排出进入下一工序解决，从物料中逸出旳尾气由设在干燥机顶部旳排湿口经除尘除臭后排出。

3、工艺特点：a、持续运营，热效率高。

由于节能环保型旋转自清桨式污泥专用干燥机为传导传热方式进行干燥，干燥过程中干燥机内不通入空气，其尾气携带量很少，故其热效率可达85%以上；b、物料损失少，操作环境好。

在节能环保型旋转自清桨式污泥专用干燥机干燥电镀污泥中，设备转速较低（一般为5~8转/分），气固分离空间较大，且干燥尾气流速极低（约0.1m/s）,因此物料粉尘很难浮到设备顶部，很少会被尾气夹带排走，不仅不损失物料，并且不会污染环境，达到了环保旳规定；整个干燥系统密闭操作，尾气采用特殊设计旳除尘除臭装置，可回收99%以上旳粉尘并除掉气味；c、设备可调性强，物料干燥均匀可调。

超声波强化两步酸浸法处理电镀污泥新工艺的研究电镀污泥是电镀废水处理过程中产生的排放物,其中含有大量的镍、铜、锌、铁、铬等重金属,其品位往往高于金属富矿石,性质复杂,是国内外公认的公害之一,但其本身也是一种廉价的二次可再生资源。

本研究以主要含铜、镍、锌、铬、铁的电镀污泥为研究对象,提出了“超声波强化两步酸浸法分组分离电镀污泥中的有价金属(Cu,Ni和Zn)与杂质金属(Fe和Cr)、固-液-液三相萃取法回收电镀污泥浸出液中的Cu,Ni和Zn、超声波强化碱浸法分离浸出渣中的Fe与Cr的处理工艺,并对浸出、萃取、产品制备的工艺条件进行了研究和探讨。

对超声波强化两步酸浸法分组分离电镀污泥中的重金属的工艺进行了研究,对比了在超声波条件下与没有超声波作用下各金属的浸出率,并调查了pH值、浸出温度、给料细度、超声波功率和浸出时间对分离有价金属(Cu,Ni和Zn)与杂质金属(Fe和Cr)的影响,得出了全流程的较理想工艺条件。

研究结果表明,功率超声波在酸浸过程中对金属浸出具有很高的选择性。

在第一步酸浸中,当pH为3.2,浸出温度为25°C,给料细度为100目,功率为200 W,浸取时间为60分钟时,Cu,Ni,Zn,Cr和Fe的浸取率分别可达96.72%,97.77%,98%,53.03%和0.45%,有效地将大约一半的Cr和几乎所有的Fe 从混合金属中分离出来;在第二步酸浸中,当pH为4.0,浸出温度为25°C,给料细度为100目,功率为100 W,浸取时间为100分钟时,Cu,Ni,Zn,Cr和Fe的浸取率则分别可达75.03%, 81.05%, 81.4%, 1.02%和0%,Cu,Ni,和Zn从混合金属中分离出来。

通过超声波强化两步浸取,Cr与Fe存在于浸出渣而Cu,Ni和Zn存在于浸出液从浸出系统中分离出来,Cu,Ni,Zn,Cr和Fe的回收率分别达到96.55%, 97.82%, 98.06%, 98.32%和100%。

电镀污泥处理及资源化利用技术进展摘要：电镀污泥成分复杂，且含有多种有毒有害成分，严重威胁了环境安全，电镀污泥的处理受到越来越多的关注。

本文分析了电镀污泥的性质，介绍了目前电镀污泥处理技术，如固化/稳定化技术、热处理技术、资源化利用技术等。

电镀污泥的资源化利用技能有效消除电镀污泥的危害，又能带来一定的经济效益和环境效益，成为电镀污泥处理技术发展的重点方向。

关键词：电镀污泥；处理；资源化利用；重金属abstract: electroplating sludge ingredient complex, and contains a variety of toxic and harmful ingredients, a serious threat to environmental safety, the treatment of electroplating sludge by more and more attention. this paper analyzes the nature of electroplating sludge, electroplating sludge processing technology, such as curing / stabilization technology, heat treatment technology, resource utilization technology. resource utilization of electroplating sludge skills effectively eliminate the electroplating sludge harm, but also to bring some of the economic and environmental benefits, and become the focus of electroplating sludge treatment technology development direction.keywords: electroplating sludge; processing; resource utilization; heavy metal文图分类号：tu 文献标识码：a文章编号：电镀污泥是电镀废水处理过程中产生的排放物。

电镀污泥资源化处理技术研究进展
刘维;蒋善钦;焦芬;董良民;杨壁玮
【期刊名称】《电镀与涂饰》
【年(卷),期】2022(41)8
【摘要】分析了电镀污泥的来源、成分以及种类,将电镀种类与电镀污泥处理方式进行联系。

简述了电镀污泥中的金属提取技术和基于金属提取技术之上的材料化技术。

认为将电镀污泥制成高性能的材料产品是未来的发展方向。

【总页数】8页(P585-592)
【作者】刘维;蒋善钦;焦芬;董良民;杨壁玮
【作者单位】中南大学资源加工与生物工程学院
【正文语种】中文
【中图分类】X781.1
【相关文献】
1.电镀污泥资源化利用的研究进展
2.电镀污泥的性质及资源化研究进展
3.含铬电镀污泥资源化利用技术研究进展
4.电镀污泥中铬的回收及其资源化研究进展
5.谈电镀废水污泥的处理和资源化
因版权原因，仅展示原文概要，查看原文内容请购买。
