NPT,UNF,UNC螺纹识别

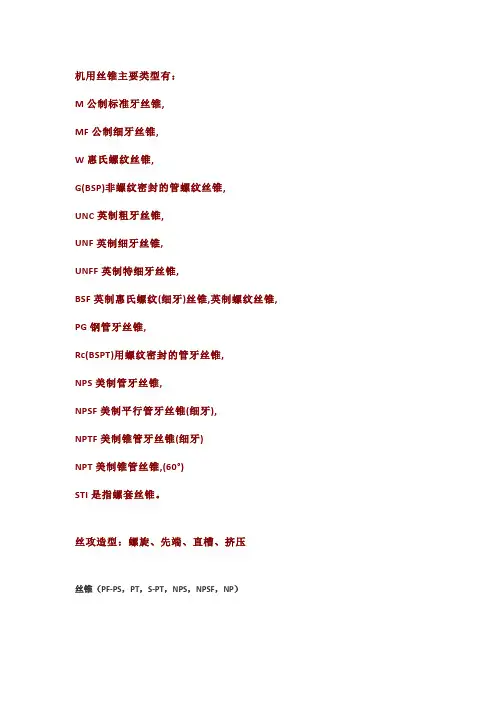

机用丝锥主要类型有：M公制标准牙丝锥,MF公制细牙丝锥,W惠氏螺纹丝锥,G(BSP)非螺纹密封的管螺纹丝锥,UNC英制粗牙丝锥,UNF英制细牙丝锥,UNFF英制特细牙丝锥,BSF英制惠氏螺纹(细牙)丝锥,英制螺纹丝锥, PG钢管牙丝锥,Rc(BSPT)用螺纹密封的管牙丝锥,NPS美制管牙丝锥,NPSF美制平行管牙丝锥(细牙),NPTF美制锥管牙丝锥(细牙)NPT美制锥管丝锥,(60°)STI是指螺套丝锥。

丝攻造型：螺旋、先端、直槽、挤压丝锥（PF-PS，PT，S-PT，NPS，NPSF，NP）产品简介名称：管用丝攻型号：PF-PS，PT，S-PT，NPS，NPSF，NPT，NPTF说明：英制管用平行丝攻（G＝PF）主要是用于机械结合（平行螺纹与平行螺纹的结合）用的螺纹攻牙，而极密性结合（推拔螺纹与推拔螺纹结合，或是推拔公螺纹与平行母螺纹之结合）用管用丝攻有两种，一种是管用推拔丝攻（Rc＝PT），另一种是管用平行丝攻（Rp＝PS）。

管用推拔丝攻依牙部长度与基准径之位置可分为长牙部型（标准型Rc＝PT）与短牙部型（S-Rc＝S-PT）。

PT（BSPT）是Pipe Thread 的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内老标准叫ZG，现在改为R了。

美制管用螺纹的种类很多，一般被用来切削NPSC与NPSM螺纹的是管用平行丝攻（NPS），用来切削NPT螺纹的是管用推拔丝攻（NPT）。

另外，干式封闭型（DRYSEAL）管用丝攻用丝攻有管用平行丝攻（NPSF）与管用推拔丝攻（NPTF）两种。

NPT是National (American) Pipe Thread 的缩写，属于的60 度锥管螺纹。

NPT螺纹分：一般密封圆柱管螺纹和一般密封圆锥管螺纹一、美制一般密封螺纹圆锥外螺纹的基准平面的理论位置位于垂直于螺纹轴线,与小端(参考平面)相距一个基准距离(L1)的平面内；二、基本尺寸：螺纹中径尺寸D2=d2=*P螺纹小径尺寸D1=d1=*P三、配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合。

螺纹符号尺⼨公差对照表螺纹代号对照表国外螺纹的代号和标注识别1.英制螺纹(螺纹⽛型⾓ 55 度)BSW----英国标准惠⽒螺纹(粗⽛) BSF --- 英国标准惠⽒螺纹(细⽛)R----锥管外螺纹(旧代号ZG、KG) RC -- 锥管内螺纹(旧代号ZG、KG)G - 直管螺纹(外螺纹分A、B 两⾯级,丝锥分 G、G-D)2.美制螺纹（螺纹⽛型 60 度）UNC---统⼀制粗⽛螺纹（代替NC）UNF -- 统⼀制细⽛螺纹（代替NF）UNEF---统⼀制超细⽛螺纹UN - 统⼀制不变螺距螺纹UNS---统⼀制特殊螺纹NPT -- 美国标准锥管螺纹NPSC---美国标准管接头⽤直管螺纹NGT -- ⽓瓶⽤锥螺纹NPTF---⼲密封锥管螺纹NPSF -- ⼲密封燃油直管螺纹NPSM---美国标准机械连接⽤直管螺纹NPTR - 美国标准导杆采⽤锥管螺纹NPSL---美国标准管锁紧螺母⽤直管螺纹NPSH --美国标准软管连接⽤直管螺纹3.其它螺纹SM----缝纫机螺纹PZ --- ⽓瓶⽤锥螺纹51－201－⽓门芯螺纹标注⽰例55°圆柱管螺纹是⾮螺纹密封管螺纹，属惠⽒螺纹家族。

⽶制和英⼨制国家均⼴泛采⽤。

⽤于输送液体、⽓体、和安装电线的管接头和管⼦的连接。

国家标准可查阅 GB/T7307-2001。

完整的标记由螺纹特征代号（G）、螺纹尺⼨代号、中径公差等级代号（内螺纹省略不标注，外螺纹代号为A 和B）和旋向代号组成：尺⼨代号为 3/4 的A 级、右旋、⾮密封圆柱外螺纹标注为：G3/4A螺纹中的 3/8、1/2、3/4 标记是指螺纹尺⼨的直径，单位是英⼨。

⾏内⼈通常⽤“分” 来称呼螺纹尺⼨，⼀⼨等于 8 分，1/2 ⼨就是4 分，以此类推55°圆锥管螺纹是螺纹密封管螺纹，属惠⽒螺纹家族。

该系列螺纹在世界上应⽤⼴泛，常⽤于⽔及煤⽓管⾏业。

锥度规定为1：16.国家标准可查阅 GB/T7306-2000。

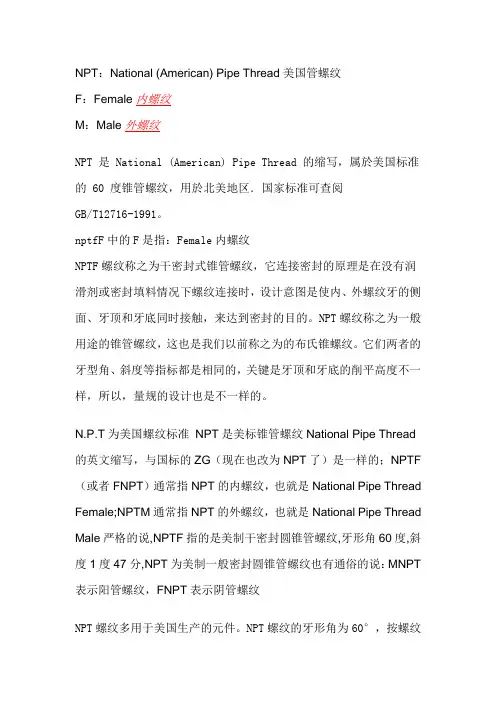

NPT：National (American) Pipe Thread美国管螺纹
F：Female内螺纹
M：Male外螺纹
NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管螺纹，用於北美地区．国家标准可查阅
GB/T12716-1991。

nptfF中的F是指：Female内螺纹
NPTF螺纹称之为干密封式锥管螺纹，它连接密封的原理是在没有润滑剂或密封填料情况下螺纹连接时，设计意图是使内、外螺纹牙的侧面、牙顶和牙底同时接触，来达到密封的目的。

NPT螺纹称之为一般用途的锥管螺纹，这也是我们以前称之为的布氏锥螺纹。

它们两者的牙型角、斜度等指标都是相同的，关键是牙顶和牙底的削平高度不一样，所以，量规的设计也是不一样的。

N.P.T为美国螺纹标准NPT是美标锥管螺纹National Pipe Thread 的英文缩写，与国标的ZG（现在也改为NPT了）是一样的；NPTF （或者FNPT）通常指NPT的内螺纹，也就是National Pipe Thread Female;NPTM通常指NPT的外螺纹，也就是National Pipe Thread Male严格的说,NPTF指的是美制干密封圆锥管螺纹,牙形角60度,斜度1度47分,NPT为美制一般密封圆锥管螺纹也有通俗的说：MNPT 表示阳管螺纹，FNPT表示阴管螺纹
NPT螺纹多用于美国生产的元件。

NPT螺纹的牙形角为60°，按螺纹
定义直径（英寸）（其实就是对应的管子公称口径）和每英寸的牙数来标记，例如：
1/2-20UNF （表示1/2英寸螺纹，每英寸20牙，UN表示标准螺纹，F表示细牙。

各类型螺纹代号一、M螺纹M螺纹是一种度量螺纹，常用于机械工程和制造业中。

它的代号为M，表示Metric（公制），后面跟着一个数字表示螺纹的直径。

M螺纹有不同的规格，比如M2、M4、M6等，其中数字越大表示螺纹直径越大。

M螺纹具有以下特点：1. 螺纹形状为等腰三角形，两侧斜面角度为60度；2. 螺纹的顶端是一个小圆锥形，称为顶锥；3. 螺纹的底部是一个小圆柱形，称为底面圆柱；4. 螺纹的螺距是指相邻两个螺纹之间的距离。

M螺纹广泛应用于各种机械设备中，比如汽车、电器、仪器仪表等。

它具有以下优点：1. 安装方便，可以用手螺入或螺纹刀加工；2. 结构简单，容易加工和制造；3. 适用于大批量生产，提高生产效率；4. 螺纹之间的配合精度高，具有良好的密封性。

二、UNC螺纹UNC螺纹是一种常用的美国国家标准螺纹，全称为Unified National Coarse Thread（统一国家粗牙螺纹）。

它的代号为UNC，表示该螺纹是粗牙螺纹。

UNC螺纹有不同的规格，比如1/4-20、3/8-16等，其中数字表示螺纹的直径，后面的数字表示每英寸的螺距。

UNC螺纹具有以下特点：1. 螺纹形状为等腰三角形，两侧斜面角度为60度；2. 螺纹的顶端是一个小圆锥形，称为顶锥；3. 螺纹的底部是一个小圆柱形，称为底面圆柱；4. 螺纹的螺距是指相邻两个螺纹之间的距离。

UNC螺纹常用于美国及其周边地区的机械设备中，其优点如下：1. 结构简单，容易加工和制造；2. 适用于大批量生产，提高生产效率；3. 与UNF螺纹配合使用，能够满足不同工作要求。

三、UNF螺纹UNF螺纹是一种常用的美国国家标准螺纹，全称为Unified National Fine Thread（统一国家细牙螺纹）。

它的代号为UNF，表示该螺纹是细牙螺纹。

UNF螺纹有不同的规格，比如1/4-28、3/8-24等，其中数字表示螺纹的直径，后面的数字表示每英寸的螺距。

UNF螺纹具有以下特点：1. 螺纹形状为等腰三角形，两侧斜面角度为60度；2. 螺纹的顶端是一个小圆锥形，称为顶锥；3. 螺纹的底部是一个小圆柱形，称为底面圆柱；4. 螺纹的螺距是指相邻两个螺纹之间的距离。
