天正建筑图层英文字母各代表什么图层图层图层名颜色线型内容轴线DOTE 1 CONTINUOUS 此图层的直线和弧认为是平面轴线阳台BALCONY 6 CONTINUOUS 存放阳台对象，利用阳台做的雨蓬柱子COLUMN 9 CONTINUOUS 存放各种材质构成的柱子对象石柱COLUMN 9 CONTINUOUS 存放石材构成的柱子对象砖柱COLUMN 9 CONTINUOUS 存放砖砌筑成的柱子对象钢柱COLUMN 9 CONTINUOUS 存放钢材构成的柱子对象砼柱COLUMN 9 CONTINUOUS 存放砼材料构成的柱子对象门WINDOW 4 CONTINUOUS 存放插入的门图块窗WINDOW 4 CONTINUOUS 存放插入的窗图块墙洞WINDOW 4 CONTINUOUS 存放插入的墙洞图块轴标AXIS 3 CONTINUOUS 存放轴号对象，轴线尺寸标注地面GROUND 2 CONTINUOUS 地面与散水墙线WALL 9 CONTINUOUS 存放各种材质的墙对象石墙WALL 9 CONTINUOUS 存放石材砌筑的墙对象砖墙WALL 9 CONTINUOUS 存放砖砌筑的墙对象充墙WALL 9 CONTINUOUS 存放各种材质的填充墙对象砼墙WALL 9 CONTINUOUS 存放砼材料构成的墙对象幕墙CURTWALL 4 CONTINUOUS 存放玻璃幕墙对象隔墙WALL-MOVE 6 CONTINUOUS 存放轻质材料的墙对象矮墙WALL-PARAPET 6 CONTINUOUS 用于表示檐口、女儿墙、侧墩等半高墙对象梁BEAM 9 CONTINUOUS 转结构条件图时使用面层SURFACE 6 CONTINUOUS 粉刷层、保温层、详图饰面层屋顶ROOF 4 CONTINUOUS 坡屋顶、老虎窗所在的图层楼梯STAIR 2 CONTINUOUS 楼梯段、坡道、台阶、休息平台洁具LVTRY 6 CONTINUOUS 洁具卫生隔断LATRINE 6 CONTINUOUS 卫生隔断栏杆RAIL 163 CONTINUOUS 栏杆扶手HANDRAIL 3 CONTINUOUS 扶手房间SPACE 7 CONTINUOUS 房间名称、编号与边界线套内面积SPACE_HOUSE 5 CONTINUOUS 套内面积名称与边界线建筑面积SPACE_ALL 1 CONTINUOUS 建筑面积名称与边界线公摊面积SPACE_SHARE 2 CONTINUOUS 公摊面积名称与边界线洞口面积SPACE_HOLE 3 CONTINUOUS 洞口面积名称与边界线阳台面积SPACE_BALCONY 6 CONTINUOUS 套内阳台面积名称与边界线房间填充SPACE_HATCH 8 CONTINUOUS 房间面积填充图案相机CAMERA 6 CONTINUOUS 相机轴文AXIS_TEXT 7 CONTINUOUS 轴号对象的轴号文字公标PUB_DIM 3 CONTINUOUS 尺寸标注标高DIM_ELEV 3 CONTINUOUS 标高标注坐标DIM_COOR 3 CONTINUOUS 坐标标注索引符号DIM_IDEN 3 CONTINUOUS 索引标注引出标注DIM_LEAD 3 CONTINUOUS 引出标注符号DIM_SYMB 3 CONTINUOUS 其它各种符号标注公文PUB_TEXT 7 CONTINUOUS 各种说明文字表格PUB_TAB 7 CONTINUOUS 表格公窗PUB_WINDW 7 CONTINUOUS 图纸空间的布局视口公填PUB_HATCH 8 CONTINUOUS 填充图案公框PUB_TITLE 4 CONTINUOUS 存放图框线与标题栏、会签栏图块窗名WINDOW_TEXT 7 CONTINUOUS 门窗编号剖线S_WALL 9 CONTINUOUS 剖切到的墙线剖窗S_WINDOW 4 CONTINUOUS 剖切到的门窗剖块S_BLOCK 7 CONTINUOUS剖梯S_STAIR 9 CONTINUOUS 剖切到的楼梯层线E_FLOOR 4 CONTINUOUS 立面楼层分隔线立线E_LINE 7 CONTINUOUS 立面可见线立窗E_WINDOW 4 CONTINUOUS 立面门窗立块E_BLOCK 7 CONTINUOUS立梯E_STAIR 2 CONTINUOUS 立面楼梯建筑TG_SUNBUILD 41 CONTINUOUS 日照分析建筑模型日窗TG_SUNVIS 6 CONTINUOUS 日照分析的窗模型日影TG_SUNTESTE 7 CONTINUOUS 日照分析的输出结果基线BASE 5 CONTINUOUS 基线单墙WALL1 2 CONTINUOUS 单线墙(TArch3)墙-1 WLL1 7 CONTINUOUS 墙层1(TArch3)_墙-2 WLL2 2 CONTINUOUS 墙层2(TArch3)_墙-3 0 0 CONTINUOUS 墙层3墙-4 0 0 CONTINUOUS 墙层4墙-5 0 0 CONTINUOUS 墙层5墙-6 0 0 CONTINUOUS 墙层6墙-7 0 0 CONTINUOUS 墙层7墙-8 0 0 CONTINUOUS 墙层8墙-9 0 0 CONTINUOUS 墙层9墙-0 0 0 CONTINUOUS 墙层0门窗WINDOW 4 CONTINUOUS 存放T3插入的门窗图块梁板FLOOR 2 CONTINUOUS 梁与楼板(组合用)檐口EA VES 7 CONTINUOUS 屋面檐口(组合用)玻璃GLASS 6 CONTINUOUS 门窗玻璃(组合用)图框TITLE 4 CONTINUOUS (组合用)标注DIM 3 CONTINUOUS (组合用)制图时分清各层便于调整图纸，节省时间。

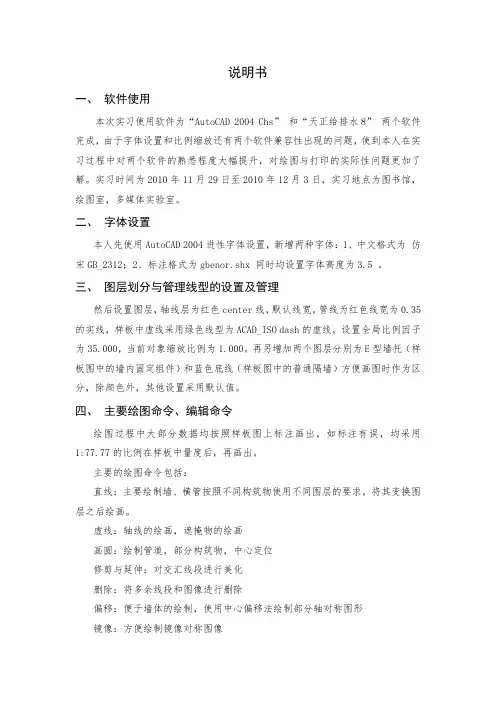

说明书一、软件使用本次实习使用软件为“AutoCAD 2004 Chs”和“天正给排水8”两个软件完成，由于字体设置和比例缩放还有两个软件兼容性出现的问题，使到本人在实习过程中对两个软件的熟悉程度大幅提升，对绘图与打印的实际性问题更加了解。
实习时间为2010年11月29日至2010年12月3日，实习地点为图书馆，绘图室，多媒体实验室。
二、字体设置本人先使用AutoCAD 2004进性字体设置，新增两种字体：1、中文格式为仿宋GB_2312；2、标注格式为gbenor.shx 同时均设置字体高度为3.5 。
三、图层划分与管理线型的设置及管理然后设置图层，轴线层为红色center线，默认线宽，管线为红色线宽为0.35的实线，样板中虚线采用绿色线型为ACAD_ISO dash的虚线，设置全局比例因子为35.000，当前对象缩放比例为1.000。
再另增加两个图层分别为E型墙托（样板图中的墙内固定组件）和蓝色底线（样板图中的普通隔墙）方便画图时作为区分，除颜色外，其他设置采用默认值。
四、主要绘图命令、编辑命令绘图过程中大部分数据均按照样板图上标注画出，如标注有误，均采用1:77.77的比例在样板中量度后，再画出。
主要的绘图命令包括：直线：主要绘制墙、横管按照不同构筑物使用不同图层的要求，将其变换图层之后绘画。
虚线：轴线的绘画，遮掩物的绘画画圆：绘制管道，部分构筑物，中心定位修剪与延伸：对交汇线段进行美化删除：将多余线段和图像进行删除偏移：便于墙体的绘制，使用中心偏移法绘制部分轴对称图形镜像：方便绘制镜像对称图像复制粘贴：快速绘制大量图像，快捷键CTRL+C & CTRL+V填充：墙体的绘制重复上一步骤：回车键快速绘图撤销上一步骤：CTRL+Z快速回到上一步绘图步骤等主要绘图命令、编辑命令。
五、尺寸的标注接着，采用“天正给排水8”对画好的图像进行标注，主要命令包括单注标高，引出标注，逐点标注，单行文字还有各种器具的插入。
提问者采纳图层图层名颜色线型内容轴线DOTE 1 CONTINUOUS 此图层的直线和弧认为是平面轴线阳台BALCONY 6 CONTINUOUS 存放阳台对象，利用阳台做的雨蓬柱子COLUMN 9 CONTINUOUS 存放各种材质构成的柱子对象石柱COLUMN 9 CONTINUOUS 存放石材构成的柱子对象砖柱COLUMN 9 CONTINUOUS 存放砖砌筑成的柱子对象钢柱COLUMN 9 CONTINUOUS 存放钢材构成的柱子对象砼柱COLUMN 9 CONTINUOUS 存放砼材料构成的柱子对象门WINDOW 4 CONTINUOUS 存放插入的门图块窗WINDOW 4 CONTINUOUS 存放插入的窗图块墙洞WINDOW 4 CONTINUOUS 存放插入的墙洞图块轴标AXIS 3 CONTINUOUS 存放轴号对象，轴线尺寸标注地面GROUND 2 CONTINUOUS 地面与散水墙线WALL 9 CONTINUOUS 存放各种材质的墙对象石墙WALL 9 CONTINUOUS 存放石材砌筑的墙对象砖墙WALL 9 CONTINUOUS 存放砖砌筑的墙对象充墙WALL 9 CONTINUOUS 存放各种材质的填充墙对象砼墙WALL 9 CONTINUOUS 存放砼材料构成的墙对象幕墙CURTWALL 4 CONTINUOUS 存放玻璃幕墙对象隔墙WALL-MOVE 6 CONTINUOUS 存放轻质材料的墙对象矮墙WALL-PARAPET 6 CONTINUOUS 用于表示檐口、女儿墙、侧墩等半高墙对象梁BEAM 9 CONTINUOUS 转结构条件图时使用面层SURFACE 6 CONTINUOUS 粉刷层、保温层、详图饰面层屋顶ROOF 4 CONTINUOUS 坡屋顶、老虎窗所在的图层楼梯STAIR 2 CONTINUOUS 楼梯段、坡道、台阶、休息平台洁具LVTRY 6 CONTINUOUS 洁具卫生隔断LATRINE 6 CONTINUOUS 卫生隔断栏杆RAIL 163 CONTINUOUS 栏杆扶手HANDRAIL 3 CONTINUOUS 扶手房间SPACE 7 CONTINUOUS 房间名称、编号与边界线套内面积SPACE_HOUSE 5 CONTINUOUS 套内面积名称与边界线建筑面积SPACE_ALL 1 CONTINUOUS 建筑面积名称与边界线公摊面积SPACE_SHARE 2 CONTINUOUS 公摊面积名称与边界线洞口面积SPACE_HOLE 3 CONTINUOUS 洞口面积名称与边界线阳台面积SPACE_BALCONY 6 CONTINUOUS 套内阳台面积名称与边界线房间填充SPACE_HATCH 8 CONTINUOUS 房间面积填充图案相机CAMERA 6 CONTINUOUS 相机轴文AXIS_TEXT 7 CONTINUOUS 轴号对象的轴号文字公标PUB_DIM 3 CONTINUOUS 尺寸标注标高DIM_ELEV 3 CONTINUOUS 标高标注坐标DIM_COOR 3 CONTINUOUS 坐标标注索引符号DIM_IDEN 3 CONTINUOUS 索引标注引出标注DIM_LEAD 3 CONTINUOUS 引出标注符号DIM_SYMB 3 CONTINUOUS 其它各种符号标注公文PUB_TEXT 7 CONTINUOUS 各种说明文字表格PUB_TAB 7 CONTINUOUS 表格公窗PUB_WINDW 7 CONTINUOUS 图纸空间的布局视口公填PUB_HATCH 8 CONTINUOUS 填充图案公框PUB_TITLE 4 CONTINUOUS 存放图框线与标题栏、会签栏图块窗名WINDOW_TEXT 7 CONTINUOUS 门窗编号剖线S_WALL 9 CONTINUOUS 剖切到的墙线剖窗S_WINDOW 4 CONTINUOUS 剖切到的门窗剖块S_BLOCK 7 CONTINUOUS剖梯S_STAIR 9 CONTINUOUS 剖切到的楼梯层线E_FLOOR 4 CONTINUOUS 立面楼层分隔线立线E_LINE 7 CONTINUOUS 立面可见线立窗E_WINDOW 4 CONTINUOUS 立面门窗立块E_BLOCK 7 CONTINUOUS立梯E_STAIR 2 CONTINUOUS 立面楼梯建筑TG_SUNBUILD 41 CONTINUOUS 日照分析建筑模型日窗TG_SUNVIS 6 CONTINUOUS 日照分析的窗模型日影TG_SUNTESTE 7 CONTINUOUS 日照分析的输出结果基线BASE 5 CONTINUOUS 基线单墙WALL1 2 CONTINUOUS 单线墙(TArch3)墙-1 WLL1 7 CONTINUOUS 墙层1(TArch3)_墙-2 WLL2 2 CONTINUOUS 墙层2(TArch3)_墙-3 0 0 CONTINUOUS 墙层3墙-4 0 0 CONTINUOUS 墙层4墙-5 0 0 CONTINUOUS 墙层5墙-6 0 0 CONTINUOUS 墙层6墙-7 0 0 CONTINUOUS 墙层7墙-8 0 0 CONTINUOUS 墙层8墙-9 0 0 CONTINUOUS 墙层9墙-0 0 0 CONTINUOUS 墙层0门窗WINDOW 4 CONTINUOUS 存放T3插入的门窗图块梁板FLOOR 2 CONTINUOUS 梁与楼板(组合用)檐口EAVES 7 CONTINUOUS 屋面檐口(组合用)玻璃GLASS 6 CONTINUOUS 门窗玻璃(组合用)图框TITLE 4 CONTINUOUS (组合用)标注DIM 3 CONTINUOUS (组合用)。
