天正建筑图层英文字母各代表什么图层图层图层名颜色线型内容轴线 DOTE 1 CONTINUOUS 此图层的直线和弧认为是平面轴线阳台 BALCONY 6 CONTINUOUS 存放阳台对象，利用阳台做的雨蓬柱子 COLUMN 9 CONTINUOUS 存放各种材质构成的柱子对象石柱 COLUMN 9 CONTINUOUS 存放石材构成的柱子对象砖柱 COLUMN 9 CONTINUOUS 存放砖砌筑成的柱子对象钢柱 COLUMN 9 CONTINUOUS 存放钢材构成的柱子对象砼柱 COLUMN 9 CONTINUOUS 存放砼材料构成的柱子对象门 WINDOW 4 CONTINUOUS 存放插入的门图块窗 WINDOW 4 CONTINUOUS 存放插入的窗图块墙洞 WINDOW 4 CONTINUOUS 存放插入的墙洞图块轴标 AXIS 3 CONTINUOUS 存放轴号对象，轴线尺寸标注地面 GROUND 2 CONTINUOUS 地面与散水墙线 WALL 9 CONTINUOUS 存放各种材质的墙对象石墙 WALL 9 CONTINUOUS 存放石材砌筑的墙对象砖墙 WALL 9 CONTINUOUS 存放砖砌筑的墙对象充墙 WALL 9 CONTINUOUS 存放各种材质的填充墙对象砼墙 WALL 9 CONTINUOUS 存放砼材料构成的墙对象幕墙 CURTWALL 4 CONTINUOUS 存放玻璃幕墙对象隔墙 WALL-MOVE 6 CONTINUOUS 存放轻质材料的墙对象矮墙 WALL-PARAPET 6 CONTINUOUS 用于表示檐口、女儿墙、侧墩等半高墙对象梁 BEAM 9 CONTINUOUS 转结构条件图时使用面层 SURFACE 6 CONTINUOUS 粉刷层、保温层、详图饰面层屋顶 ROOF 4 CONTINUOUS 坡屋顶、老虎窗所在的图层楼梯 STAIR 2 CONTINUOUS 楼梯段、坡道、台阶、休息平台洁具 LVTRY 6 CONTINUOUS 洁具卫生隔断 LATRINE 6 CONTINUOUS 卫生隔断栏杆 RAIL 163 CONTINUOUS 栏杆扶手 HANDRAIL 3 CONTINUOUS 扶手房间 SPACE 7 CONTINUOUS 房间名称、编号与边界线套内面积 SPACE_HOUSE 5 CONTINUOUS 套内面积名称与边界线建筑面积 SPACE_ALL 1 CONTINUOUS 建筑面积名称与边界线公摊面积 SPACE_SHARE 2 CONTINUOUS 公摊面积名称与边界线洞口面积 SPACE_HOLE 3 CONTINUOUS 洞口面积名称与边界线阳台面积 SPACE_BALCONY 6 CONTINUOUS 套内阳台面积名称与边界线房间填充 SPACE_HATCH 8 CONTINUOUS 房间面积填充图案相机 CAMERA 6 CONTINUOUS 相机轴文 AXIS_TEXT 7 CONTINUOUS 轴号对象的轴号文字公标 PUB_DIM 3 CONTINUOUS 尺寸标注标高 DIM_ELEV 3 CONTINUOUS 标高标注坐标 DIM_COOR 3 CONTINUOUS 坐标标注索引符号 DIM_IDEN 3 CONTINUOUS 索引标注引出标注 DIM_LEAD 3 CONTINUOUS 引出标注符号 DIM_SYMB 3 CONTINUOUS 其它各种符号标注公文 PUB_TEXT 7 CONTINUOUS 各种说明文字表格 PUB_TAB 7 CONTINUOUS 表格公窗 PUB_WINDW 7 CONTINUOUS 图纸空间的布局视口公填 PUB_HATCH 8 CONTINUOUS 填充图案公框 PUB_TITLE 4 CONTINUOUS 存放图框线与标题栏、会签栏图块窗名 WINDOW_TEXT 7 CONTINUOUS 门窗编号剖线 S_WALL 9 CONTINUOUS 剖切到的墙线剖窗 S_WINDOW 4 CONTINUOUS 剖切到的门窗剖块 S_BLOCK 7 CONTINUOUS剖梯 S_STAIR 9 CONTINUOUS 剖切到的楼梯层线 E_FLOOR 4 CONTINUOUS 立面楼层分隔线立线 E_LINE 7 CONTINUOUS 立面可见线立窗 E_WINDOW 4 CONTINUOUS 立面门窗立块 E_BLOCK 7 CONTINUOUS立梯 E_STAIR 2 CONTINUOUS 立面楼梯建筑 TG_SUNBUILD 41 CONTINUOUS 日照分析建筑模型日窗 TG_SUNVIS 6 CONTINUOUS 日照分析的窗模型日影 TG_SUNTESTE 7 CONTINUOUS 日照分析的输出结果基线 BASE 5 CONTINUOUS 基线单墙 WALL1 2 CONTINUOUS 单线墙(TArch3)墙-1 WLL1 7 CONTINUOUS 墙层1(TArch3)_墙-2 WLL2 2 CONTINUOUS 墙层2(TArch3)_墙-3 0 0 CONTINUOUS 墙层3墙-4 0 0 CONTINUOUS 墙层4墙-5 0 0 CONTINUOUS 墙层5墙-6 0 0 CONTINUOUS 墙层6墙-7 0 0 CONTINUOUS 墙层7墙-8 0 0 CONTINUOUS 墙层8墙-9 0 0 CONTINUOUS 墙层9墙-0 0 0 CONTINUOUS 墙层0门窗 WINDOW 4 CONTINUOUS 存放T3插入的门窗图块梁板 FLOOR 2 CONTINUOUS 梁与楼板(组合用)檐口 EAVES 7 CONTINUOUS 屋面檐口(组合用)玻璃 GLASS 6 CONTINUOUS 门窗玻璃(组合用)图框 TITLE 4 CONTINUOUS (组合用)标注 DIM 3 CONTINUOUS (组合用)制图时分清各层便于调整图纸，节省时间。

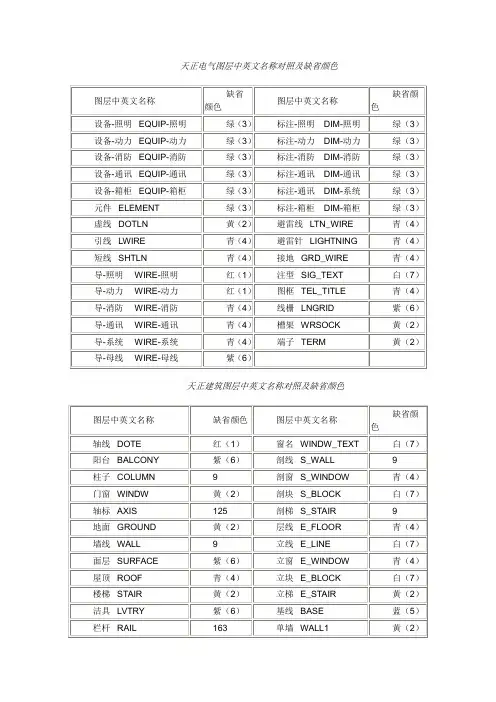

天正电气图层中英文名称对照及缺省颜色天正建筑图层中英文名称对照及缺省颜色图层定义建筑软件的图层管理和应用工具直接关系到用户的使用水平和效率。
图层像一张透明的绘图纸，利用图层区分不同类型的对象，例如在建筑设计中就把不同类型的各种构件或辅助线如轴线、墙线、门窗、柱子等，绘制在事先规定好颜色、线型、线宽的不同名称图层上。
尽管AutoCAD向用户提供了图层的设定、关闭或打开、冻结或解冻、锁定或解锁以及图层的线型、颜色等功能，但是在建筑软件中为了使用的方便性，以及图形资源的一致性，提供了为建筑专门设计的一系列图层定义，也可以由用户自己修改；TArch6还提供了图层的管理工具，为了避免复杂图形各个部分之间的互相干扰，可以临时关闭某几个不需要的图层。
图层文件结构：在天正软件中，各类图元都有其所在图层的名字，例如轴线位于名为DOTE（轴线）的图层上。
在一般情况下图层的设定是由各功能命令自动完成（取默认设定的层），用户只须认同即可。
但是天正软件与其它建筑软件在图层的定义方式上有很大的区别：•可由用户设定层名的方式。
•使用中英文对照的层名管理机制。
•自定义对象的行为与所在层名无关。
这样，既可以使用默认设定，也可由用户自己设定图层名，同时使图层名的意义一目了然。
通过这样的处理模式，用户可根据自己的习惯和需要来设定天正中各类图元的图层名称，使天正生成的图形与其它软件的衔接变得简单和可靠。
而且由于天正对象不再依赖于固定的图层，用户可以用他觉得方便的图层命名系统来管理专业对象，而不必受对象编辑命令不能识别的困扰。
在天正软件中，通过layerdef.dat文件定义图层层名，该文件存放在\SYS子目录下，用文本编辑器可打开这个文件，看到其内容如下表所示。
下面介绍图层定义的格式，具体以轴线为例说明如下：该文件各行的前两个字为的中文名称，由天正系统设定，用户不能修改。
用户可以修改每行中后两部分内容，即的英文名称和颜色号，各部分之间必须用空格分开，颜色号这一项可省略，省略时取默认值7，即白色。
一、图层的相关概念关闭图层：关闭某个图层后，该图层中的对象将不再显示，但仍然可在该图层上绘制新的图形对象，不过新绘制的对象也是不可见的。
另外通过鼠标框选无法选中被关闭图层中的对象，但还是有多种方法可以选中这些对象，如可在选择时输入all或右键在“快速选择”中选中该图层对象。
注意：被关闭图层中的对象是可以编辑修改的。
例如执行删除、镜像等命令，选择对象时输入all 或Ctrl + A ，那么被关闭图层中的对象也会被选中，并被删除或镜像。
不可见可编辑。
冻结图层：冻结图层后不仅使该层不可见，而且在选择时忽略层中的所有实体，另外在对复杂的图作重新生成时，AutoCAD也忽略被冻结层中的实体，从而节约时间。
冻结图层后，就不能在该层上绘制新的图形对象，也不能编辑和修改。
不可见不可编辑。
锁定图层：和冻结不同，某一个被锁定的层是可见的也可定位到层上的实体，但不能对这些实体做修改，不过你可以新增实体。
这些特点可用于修改一幅很拥挤、稠密的图。
把不要修改层全锁定，这样不用担心错误地改动某些实体。
可见可在此基础上新增实体。
打印图层：关闭某个图层的打印后，该图层仍然可显示和编辑，仅仅是不会打印而已。
例如：在布局空间打印时，如果你需要在1张图纸上多比例出图，你就要建立多个视口，但是这些视口线默认情况下也会被打印，这时你可以将视口线放入一个专用的层中，再将这个层的打印关闭，就不会打印视口线了。
已关闭和冻结的图层也不会打印，被锁定的图层只要没有关闭打印就可以打印。
二、图层的设置有哪些原则呢？第一：在够用的基础上越少越好。
建筑专业的图纸，就平面图而言，可以分为：柱、墙、轴线、尺寸标注、一般标注、门窗看线、家具等。
也就是说，建筑专业的平面图，就按照柱、墙、轴线、尺寸标注、一般汉字、门窗看线、家具等来定义图层，然后，在画图的时候，分别应该在哪个类别的，就把该图元放到相应得图层中去。
图层设置的第一原则是在够用的基础上越少越好。
两层含义，1、够用；2、精简。
图层图层名颜色线型内容轴线 DOTE 1 CONTINUOUS 此图层的直线和弧认为是平面轴线阳台 BALCONY 6 CONTINUOUS 存放阳台对象，利用阳台做的雨蓬柱子 COLUMN 9 CONTINUOUS 存放各种材质构成的柱子对象石柱 COLUMN 9 CONTINUOUS 存放石材构成的柱子对象砖柱 COLUMN 9 CONTINUOUS 存放砖砌筑成的柱子对象钢柱 COLUMN 9 CONTINUOUS 存放钢材构成的柱子对象砼柱 COLUMN 9 CONTINUOUS 存放砼材料构成的柱子对象门 WINDOW 4 CONTINUOUS 存放插入的门图块窗 WINDOW 4 CONTINUOUS 存放插入的窗图块墙洞 WINDOW 4 CONTINUOUS 存放插入的墙洞图块轴标 AXIS 3 CONTINUOUS 存放轴号对象，轴线尺寸标注地面 GROUND 2 CONTINUOUS 地面与散水墙线 WALL 9 CONTINUOUS 存放各种材质的墙对象石墙 WALL 9 CONTINUOUS 存放石材砌筑的墙对象砖墙 WALL 9 CONTINUOUS 存放砖砌筑的墙对象充墙 WALL 9 CONTINUOUS 存放各种材质的填充墙对象砼墙 WALL 9 CONTINUOUS 存放砼材料构成的墙对象幕墙 CURTWALL 4 CONTINUOUS 存放玻璃幕墙对象隔墙 WALL-MOVE 6 CONTINUOUS 存放轻质材料的墙对象矮墙 WALL-PARAPET 6 CONTINUOUS 用于表示檐口、女儿墙、侧墩等半高墙对象梁 BEAM 9 CONTINUOUS 转结构条件图时使用面层 SURFACE 6 CONTINUOUS 粉刷层、保温层、详图饰面层屋顶 ROOF 4 CONTINUOUS 坡屋顶、老虎窗所在的图层楼梯 STAIR 2 CONTINUOUS 楼梯段、坡道、台阶、休息平台洁具 LVTRY 6 CONTINUOUS 洁具卫生隔断 LATRINE 6 CONTINUOUS 卫生隔断栏杆 RAIL 163 CONTINUOUS 栏杆扶手 HANDRAIL 3 CONTINUOUS 扶手房间 SPACE 7 CONTINUOUS 房间名称、编号与边界线套内面积 SPACE_HOUSE 5 CONTINUOUS 套内面积名称与边界线建筑面积 SPACE_ALL 1 CONTINUOUS 建筑面积名称与边界线公摊面积 SPACE_SHARE 2 CONTINUOUS 公摊面积名称与边界线洞口面积 SPACE_HOLE 3 CONTINUOUS 洞口面积名称与边界线阳台面积 SPACE_BALCONY 6 CONTINUOUS 套内阳台面积名称与边界线房间填充 SPACE_HATCH 8 CONTINUOUS 房间面积填充图案相机 CAMERA 6 CONTINUOUS 相机轴文 AXIS_TEXT 7 CONTINUOUS 轴号对象的轴号文字公标 PUB_DIM 3 CONTINUOUS 尺寸标注标高 DIM_ELEV 3 CONTINUOUS 标高标注坐标 DIM_COOR 3 CONTINUOUS 坐标标注索引符号 DIM_IDEN 3 CONTINUOUS 索引标注引出标注 DIM_LEAD 3 CONTINUOUS 引出标注符号 DIM_SYMB 3 CONTINUOUS 其它各种符号标注公文 PUB_TEXT 7 CONTINUOUS 各种说明文字表格 PUB_TAB 7 CONTINUOUS 表格公窗 PUB_WINDW 7 CONTINUOUS 图纸空间的布局视口公填 PUB_HATCH 8 CONTINUOUS 填充图案公框 PUB_TITLE 4 CONTINUOUS 存放图框线与标题栏、会签栏图块窗名 WINDOW_TEXT 7 CONTINUOUS 门窗编号剖线 S_WALL 9 CONTINUOUS 剖切到的墙线剖窗 S_WINDOW 4 CONTINUOUS 剖切到的门窗剖块 S_BLOCK 7 CONTINUOUS剖梯 S_STAIR 9 CONTINUOUS 剖切到的楼梯层线 E_FLOOR 4 CONTINUOUS 立面楼层分隔线立线 E_LINE 7 CONTINUOUS 立面可见线立窗 E_WINDOW 4 CONTINUOUS 立面门窗立块 E_BLOCK 7 CONTINUOUS立梯 E_STAIR 2 CONTINUOUS 立面楼梯建筑 TG_SUNBUILD 41 CONTINUOUS 日照分析建筑模型日窗 TG_SUNVIS 6 CONTINUOUS 日照分析的窗模型日影 TG_SUNTESTE 7 CONTINUOUS 日照分析的输出结果基线 BASE 5 CONTINUOUS 基线单墙 WALL1 2 CONTINUOUS 单线墙(TArch3)墙-1 WLL1 7 CONTINUOUS 墙层1(TArch3)_墙-2 WLL2 2 CONTINUOUS 墙层2(TArch3)_墙-3 0 0 CONTINUOUS 墙层3墙-4 0 0 CONTINUOUS 墙层4墙-5 0 0 CONTINUOUS 墙层5墙-6 0 0 CONTINUOUS 墙层6墙-7 0 0 CONTINUOUS 墙层7墙-8 0 0 CONTINUOUS 墙层8墙-9 0 0 CONTINUOUS 墙层9墙-0 0 0 CONTINUOUS 墙层0门窗 WINDOW 4 CONTINUOUS 存放T3插入的门窗图块梁板 FLOOR 2 CONTINUOUS 梁与楼板(组合用)檐口 EAVES 7 CONTINUOUS 屋面檐口(组合用)玻璃 GLASS 6 CONTINUOUS 门窗玻璃(组合用)图框 TITLE 4 CONTINUOUS (组合用)标注 DIM 3 CONTINUOUS (组合用)。
一、制图图线标准<一>、标准制图图层颜色（一）户型：1.墙体：9-天正原色-细实线2.柱子：9-天正原色-细实线3.标注：3-天正原色4.楼梯、2-台阶、电梯：天正原色-细实线5.门窗：4-天正原色-细实线6.轴线：1（红色）-细实线7.家具：67-细实线8.厨卫：40-细实线9.填充：253-细实线10.植物：3（绿色）-细实线11.阳台：191-细实线12.中线：4（青色）-细实线13.细线：62-细实线14.中粗线：6-细实线15.轮廓线：5-细实线16.空调板:62-细实线17.空调位:115-细实线18.户型文字:7(白色）-黑体19.户型编号：4-大黑体20.面积：5-细实线21.图框：10622.图框文字：7（白色）-大黑体（二）总图：1.道路：7（白色）-细实线2.道路中线：10-细实线3.住宅外轮廓：外边线-4（青色）、阳台-191、挑窗-624.地下室范围线：6-粗虚线5.车位：62（细实线）6.小品、警卫亭：2(黄色）-细实线7.层数文字：4-黑体8.楼号名：21-黑体9.标注：3-天正原色10.用地红线：10-粗虚线11.地貌：251（灰）-细实线12.铺地填充：252（灰）-细实线13.植物：3（绿色）-细实线14.总图文字：7（白色）-黑体15.图框：10616.等高线：253-细实线<二>、打印样式（一）户型（A3)1、1：100（150）-所有线0.09 墙体-0.30 填充-0.09、70%2、1：200（250）-所有线0.13墙体-0.35 填充-0.09、70%3、1：300（500）-所有线0.15墙体-0.35（0.15）填充-0.09、70%（二）总图（A1）1、1：1000-所有线0.15 道路-0.18 住宅-0.5（轮廓500线宽）商铺-0.4 地下室-0.4地貌0.0965%二、制图比例<一>、出图图框：名都和六所的图框是不同方向的、绘图时要注意图幅不能随意缩放，应按照所需图幅进行缩放。
天正建筑图层意义、默认颜色(版本：8.2Build100917+SP1)42.套内面积SPACE_HOUSE 5 CONTINUOUS 套内面积名称与边界线43.矮墙WALL-PARAPET 6 CONTINUOUS 用于表示檐口、女儿墙、侧墩等半高墙对象44.玻璃GLASS 6 CONTINUOUS 门窗玻璃(组合用)45.隔墙WALL-MOVE 6 CONTINUOUS 存放轻质材料的墙对象46.洁具LVTRY 6 CONTINUOUS 洁具47.面层SURFACE 6 CONTINUOUS 粉刷层、保温层、详图饰面层48.日窗TG_SUNVIS 6 CONTINUOUS 日照分析的窗模型49.卫生隔断LATRINE 6 CONTINUOUS 卫生隔断50.相机CAMERA 6 CONTINUOUS 相机51.阳台BALCONY 6 CONTINUOUS 存放阳台对象，利用阳台做的雨蓬52.阳台面积SPACE_BALCONY6 CONTINUOUS 套内阳台面积名称与边界线53.表格PUB_TAB 7 CONTINUOUS 表格54.材质3T_ 7 CONTINUOUS 门窗框线(前缀)55.窗口WINDW 7 CONTINUOUS (组合用)56.窗名WINDOW_TEXT 7 CONTINUOUS 门窗编号57.房间SPACE 7 CONTINUOUS 房间名称、编号与边界线58.公窗PUB_WINDW 7 CONTINUOUS 图纸空间的布局视口59.公共PUB_ 7 CONTINUOUS (前缀)60.公文PUB_TEXT 7 CONTINUOUS 各种说明文字61.立块E_BLOCK 7 CONTINUOUS62.立线E_LINE 7 CONTINUOUS 立面可见线63.临时TMP_ 7 CONTINUOUS (前缀)64.剖块S_BLOCK 7 CONTINUOUS65.剖面S_ 7 CONTINUOUS (前缀)66.其它OTHER 7 CONTINUOUS (前缀)67.墙-1WLL1 7 CONTINUOUS 墙层1(TArch3)_68.日影TG_SUNTESTE 7 CONTINUOUS 日照分析的输出结果69.三维3D_ 7 CONTINUOUS (前缀)70.锁定_LOCK_ 7 CONTINUOUS (前缀)71.填充HATCH 7 CONTINUOUS (组合用)72.图纸PW_ 7 CONTINUOUS (前缀)73.文字TEXT 7 CONTINUOUS (组合用)74.檐口EAVES 7 CONTINUOUS 屋面檐口(组合用)75.轴文AXIS_TEXT 7 CONTINUOUS 轴号对象的轴号文字76.房间填充SPACE_HATCH 8 CONTINUOUS 房间面积填充图案77.公填PUB_HATCH 8 CONTINUOUS 填充图案78.充墙WALL 9 CONTINUOUS 存放各种材质的填充墙对象79.钢柱COLUMN 9 CONTINUOUS 存放钢材构成的柱子对象80.梁BEAM 9 CONTINUOUS 转结构条件图时使用81.剖梯S_STAIR 9 CONTINUOUS 剖切到的楼梯82.剖线S_WALL 9 CONTINUOUS 剖切到的墙线83.墙线WALL 9 CONTINUOUS 存放各种材质的墙对象84.石墙WALL 9 CONTINUOUS 存放石材砌筑的墙对象85.石柱COLUMN 9 CONTINUOUS 存放石材构成的柱子对象86.砼墙WALL 9 CONTINUOUS 存放砼材料构成的墙对象87.砼柱COLUMN 9 CONTINUOUS 存放砼材料构成的柱子对象88.柱子COLUMN 9 CONTINUOUS 存放各种材质构成的柱子对象89.砖墙WALL 9 CONTINUOUS 存放砖砌筑的墙对象90.砖柱COLUMN 9 CONTINUOUS 存放砖砌筑成的柱子对象91.建筑TG_SUNBUILD 41 CONTINUOUS 日照分析建筑模型92.栏杆RAIL 163 CONTINUOUS 栏杆天正给排水图层、颜色(版本8.2 Build100928)42.压力雨水标注DIM_压力雨 343.引出标注TWT_LEAD 344.用户1标注DIM_USER1 345.用户2标注DIM_USER2 346.雨水标注DIM_雨水 347.直饮水标注DIM_直饮 348.中水标注DIM_中水 349.轴标AXIS 350.坐标TWT_COOR 351.层线E_FLOOR 452.地热盘管PIPE-地暖 453.焓湿图等湿TH_焓湿D 454.立窗E_WINDOW 455.幕墙CURTWALL 456.剖窗S_WINDOW 457.热回水管线PIPE-热回水 458.热回水管线2PIPE-热回水中 459.热回水管线3PIPE-热回水高 460.热回水立管VPIPE-热回水 461.热回水立管2VPIPE-热回水中 462.热回水立管3VPIPE-热回水高 463.双线管PIPE-双管 464.屋顶ROOF 465.压力雨水管线PIPE-压力雨 466.压力雨水立管VPIPE-压力雨 467.雨水管线PIPE-雨水 468.雨水井WELL_雨水 469.雨水口TWT_雨水口 470.雨水立管VPIPE-雨水 471.纵断面图TWT_纵断面 472.玻璃GLASS 573.基线BASE 574.热给水管线2PIPE-热给水中 575.热给水管线3PIPE-热给水高 576.热给水立管VPIPE-热给水 577.热给水立管2VPIPE-热给水中 578.热给水立管3VPIPE-热给水高 579.用户2管线PIPE-循环给 580.用户2立管VPIPE-循环给水 581.中心线TWT_DOTE 582.矮墙WALL-PARAPET 683.隔墙WALL-MOVE 684.洁具LVTRY 685.面层SURFACE 686.喷淋管线PIPE-喷淋 687.喷淋管线2PIPE-喷淋中 688.喷淋管线3PIPE-喷淋高 689.喷淋立管VPIPE-喷淋 690.喷淋立管2VPIPE-喷淋中 691.喷淋立管3VPIPE-喷淋高 692.相机CAMERA 693.阳台BALCONY 694.用户1管线PIPE-市政给 695.用户1立管VPIPE-市政给水 696.表格TWT_TAB 797.窗口WINDW 798.窗名WINDOW_TEXT 799.地漏EQUIP_地漏7 100.房间SPACE 7 101.废水阀门VALVE_废水7 102.废水设备EQUIP_废水7 103.废水文字TEXT_废水7 104.给排水法兰TWT_法兰7 105.给水阀门VALVE_给水7 106.给水设备EQUIP_给水7 107.给水文字TEXT_给水7 108.公窗PUB_WINDW 7 109.公框TWT_TITLE 7 110.公文TWT_TEXT 7 111.焓湿图TH_焓湿图7 112.计算文字CALC_TEXT 7 113.井标注WELL_TEXT 7 114.立块E_BLOCK 7 115.立线E_LINE 7 116.凝结水阀门VALVE_凝结7 117.凝结水设备EQUIP_凝结7 118.凝结水文字TEXT_凝结7 119.喷淋阀门VALVE_喷淋7 120.喷淋设备EQUIP_喷淋7 121.喷淋文字TEXT_喷淋7 122.喷头EQUIP_喷淋7 123.剖块S_BLOCK 7 124.其它OTHER 7 125.其它阀门VALVE_其它7 126.其它管线PIPE-其它7 127.其它井WELL_其它7 128.其它立管VPIPE-其它7 129.其它设备EQUIP_其它7 130.其它文字TEXT_其它7 131.热给水阀门VALVE_热给水7132.热给水设备EQUIP_热给水7 133.热给水文字TEXT_热给水7 134.热回水阀门VALVE_热回水7 135.热回水设备EQUIP_热回水7 136.热回水文字TEXT_热回水7 137.水泵TWT_水泵7 138.水箱TWT_水箱7 139.天正给排水TWT 7 140.填充HATCH 7 141.文字TEXT 7 142.污水阀门VALVE_污水7 143.污水设备EQUIP_污水7 144.污水文字TEXT_污水7 145.消防阀门VALVE_消防7 146.消防设备EQUIP_消防7 147.消防文字TEXT_消防7 148.消火栓EQUIP_消火栓7 149.压力废水阀门VALVE_压力废7 150.压力废水设备EQUIP_压力废7 151.压力废水文字TEXT_压力废7 152.压力污水阀门VALVE_压力污7 153.压力污水设备EQUIP_压力污7 154.压力污水文字TEXT_压力污7 155.压力雨水阀门VALVE_压力雨7 156.压力雨水设备EQUIP_压力雨7 157.压力雨水文字TEXT_压力雨7 158.檐口EAVES 7 159.用户1阀门VALVE_USER1 7 160.用户1设备EQUIP_USER1 7 161.用户1文字TEXT_USER1 7 162.用户2阀门VALVE_USER2 7 163.用户2设备EQUIP_USER2 7 164.用户2文字TEXT_USER2 7 165.雨水斗EQUIP_雨水斗7 166.雨水阀门VALVE_雨水7 167.雨水设备EQUIP_雨水7 168.雨水文字TEXT_雨水7 169.直饮水阀门VALVE_直饮7 170.直饮水设备EQUIP_直饮7 171.直饮水文字TEXT_直饮7 172.中水阀门VALVE_中水7 173.中水设备EQUIP_中水7 174.中水文字TEXT_中水7 175.轴文AXIS_TEXT 7 176.道路ROAD 8天正暖通图层、颜色(版本8.2Build100917+SP1)。
[整理]天正建筑图层中各英文字母各代表什么图层天正建筑图层英文字母各代表什么图层图层图层名颜色线型内容轴线 DOTE 1 CONTINUOUS 此图层的直线和弧认为是平面轴线阳台 BALCONY 6 CONTINUOUS 存放阳台对象，利用阳台做的雨蓬柱子 COLUMN 9 CONTINUOUS 存放各种材质构成的柱子对象石柱 COLUMN 9 CONTINUOUS 存放石材构成的柱子对象砖柱 COLUMN 9 CONTINUOUS 存放砖砌筑成的柱子对象钢柱 COLUMN 9 CONTINUOUS 存放钢材构成的柱子对象砼柱 COLUMN 9 CONTINUOUS 存放砼材料构成的柱子对象门 WINDOW 4 CONTINUOUS 存放插入的门图块窗 WINDOW 4 CONTINUOUS 存放插入的窗图块墙洞 WINDOW 4 CONTINUOUS 存放插入的墙洞图块轴标 AXIS 3 CONTINUOUS 存放轴号对象，轴线尺寸标注地面 GROUND 2 CONTINUOUS 地面与散水墙线 WALL 9 CONTINUOUS 存放各种材质的墙对象石墙 WALL 9 CONTINUOUS 存放石材砌筑的墙对象砖墙 WALL 9 CONTINUOUS 存放砖砌筑的墙对象充墙 WALL 9 CONTINUOUS 存放各种材质的填充墙对象砼墙 WALL 9 CONTINUOUS 存放砼材料构成的墙对象幕墙 CURTWALL 4 CONTINUOUS 存放玻璃幕墙对象隔墙 WALL-MOVE 6 CONTINUOUS 存放轻质材料的墙对象矮墙 WALL-PARAPET 6 CONTINUOUS 用于表示檐口、女儿墙、侧墩等半高墙对象梁 BEAM 9 CONTINUOUS 转结构条件图时使用面层 SURFACE 6 CONTINUOUS 粉刷层、保温层、详图饰面层屋顶 ROOF 4 CONTINUOUS 坡屋顶、老虎窗所在的图层楼梯 STAIR 2 CONTINUOUS 楼梯段、坡道、台阶、休息平台洁具 LVTRY 6 CONTINUOUS 洁具卫生隔断 LATRINE 6 CONTINUOUS 卫生隔断栏杆 RAIL 163 CONTINUOUS 栏杆扶手 HANDRAIL 3 CONTINUOUS 扶手房间 SPACE 7 CONTINUOUS 房间名称、编号与边界线套内面积 SPACE_HOUSE 5 CONTINUOUS 套内面积名称与边界线建筑面积 SPACE_ALL 1 CONTINUOUS 建筑面积名称与边界线公摊面积 SPACE_SHARE 2 CONTINUOUS 公摊面积名称与边界线洞口面积 SPACE_HOLE 3 CONTINUOUS 洞口面积名称与边界线阳台面积 SPACE_BALCONY 6 CONTINUOUS 套内阳台面积名称与边界线房间填充 SPACE_HATCH 8 CONTINUOUS 房间面积填充图案相机 CAMERA 6 CONTINUOUS 相机轴文 AXIS_TEXT 7 CONTINUOUS 轴号对象的轴号文字公标 PUB_DIM 3 CONTINUOUS 尺寸标注标高 DIM_ELEV 3 CONTINUOUS 标高标注坐标 DIM_COOR 3 CONTINUOUS 坐标标注索引符号 DIM_IDEN 3 CONTINUOUS 索引标注引出标注 DIM_LEAD 3 CONTINUOUS 引出标注符号DIM_SYMB 3 CONTINUOUS 其它各种符号标注公文 PUB_TEXT 7 CONTINUOUS 各种说明文字表格 PUB_TAB 7 CONTINUOUS 表格公窗 PUB_WINDW 7 CONTINUOUS 图纸空间的布局视口公填 PUB_HATCH 8 CONTINUOUS 填充图案公框 PUB_TITLE 4 CONTINUOUS 存放图框线与标题栏、会签栏图块窗名 WINDOW_TEXT 7 CONTINUOUS 门窗编号剖线 S_WALL 9 CONTINUOUS 剖切到的墙线剖窗 S_WINDOW 4 CONTINUOUS 剖切到的门窗剖块 S_BLOCK 7 CONTINUOUS剖梯 S_STAIR 9 CONTINUOUS 剖切到的楼梯层线 E_FLOOR 4 CONTINUOUS 立面楼层分隔线立线 E_LINE 7 CONTINUOUS 立面可见线立窗 E_WINDOW 4 CONTINUOUS 立面门窗立块 E_BLOCK 7 CONTINUOUS立梯 E_STAIR 2 CONTINUOUS 立面楼梯建筑 TG_SUNBUILD 41 CONTINUOUS 日照分析建筑模型日窗 TG_SUNVIS 6 CONTINUOUS 日照分析的窗模型日影 TG_SUNTESTE 7 CONTINUOUS 日照分析的输出结果基线 BASE 5 CONTINUOUS 基线单墙 WALL1 2 CONTINUOUS 单线墙(TArch3) 墙-1 WLL1 7 CONTINUOUS 墙层1(TArch3)_ 墙-2 WLL2 2 CONTINUOUS 墙层2(TArch3)_ 墙-3 0 0 CONTINUOUS 墙层3墙-4 0 0 CONTINUOUS 墙层4墙-5 0 0 CONTINUOUS 墙层5墙-6 0 0 CONTINUOUS 墙层6墙-7 0 0 CONTINUOUS 墙层7墙-8 0 0 CONTINUOUS 墙层8墙-9 0 0 CONTINUOUS 墙层9墙-0 0 0 CONTINUOUS 墙层0门窗 WINDOW 4 CONTINUOUS 存放T3插入的门窗图块梁板 FLOOR 2 CONTINUOUS 梁与楼板(组合用) 檐口 EAVES 7 CONTINUOUS 屋面檐口(组合用) 玻璃 GLASS 6 CONTINUOUS 门窗玻璃(组合用) 图框 TITLE 4 CONTINUOUS (组合用) 标注 DIM 3 CONTINUOUS (组合用)制图时分清各层便于调整图纸，节省时间。
