发电机自动控制屏(DOC)

一、低压发电机控制屏的型号含义1、用途我厂生产的BKSF低压控制屏，适于单机800KW以下的水力（或火力）发电站、机关、工厂等地，作交流三相50HZ、额定电压380V线路中的控制和配电，用户也可以根据需要向我厂提出制作方案，由我厂按用户要求生产。

2、主要功能⑴电压、电流、频率、功率、功率因素、直流、有功电度、无功电度等指示，检测。

⑵过流、过压继电保护、过载、短路保护、并带声光报警指示。

⑶自动准同期并网及手动并网双用，配并网暗灯指示。

⑷根据水轮机功能可配备电动调速、关机、折向等功能，并带水阻控制接口。

3、型号含义BK SF 1.2/4、工作条件⑴安装地点的海拔高度不超过1000米。

⑵周围介质温度不低于-20摄氏度，不高于＋40摄氏度。

⑶相对温度不超过85％。

⑷无导电尘埃与腐蚀性气体和无爆炸危险场所。

⑸无雨雪袭击和无凝露、霉菌存在的地方。

二、配电屏安装及使用前应注意的事项1、安装时应保证发电机、配电屏、电网的相序保持一致。

配电屏上部母线排从后到前依次为：A相（黄色）、B相（绿色）、C相（红色）2、配电屏下部有二根母线排，上面一根接电网零线，另一根与发电机中性线相连。

安装时根据电站及机组的实际情况决定二根母线是否分开。

3、配电屏壳体应可靠接地。

4、检查各电器紧固件及连接线在运输过程中是否损坏及松动。

5、过流、过压、时间继电器是否按要求整定好。

出厂时过流继电器按1.3倍额定电流整定，过压继电器按1.2倍额定电压整定，时间继电器整定1秒。

若与实际使用情况不符，用户应另行整定。

三、BKSF－2－□/3型配电屏的使用及操作步骤（空开选用DW15型）1、开机前应先把刀开关、空气开关、自动准同期装置的2只扭子开关，水阻控制开关等置于断开状态，然后开机，检查电表指示情况。

2、机组运行调整基本正常后，准备并网。

先合上配电屏的刀开关，再把配电屏左边的转换开头置于“自动准同期”位置，然后把准同期装置的电源开关合上，同期装置开始检测（绿灯闪亮），调整机组，当装置的合闸指示灯（红灯）出现闪亮，说明检测正常，可以并网，再把装置的输出开关合上，当机组调整达到并网条件时，空气开关就会自动合闸，并网完毕，并掉准同期装置的输出开关各电源开关，然后加大机组的水门开关，使机组运行到最大负荷。

柴油发电机组技术要求技术要求说明：以下技术要求中凡是带有“*”的条款为不可偏离一、供货范围、地点交货地点：南京江宁工地二、引用标准：产品应符合ISO8528，ISO3046，AS2789和BS5514等国际和国内质量标准。

三、设备通用外界条件1．海拔高度≤1000M。

2．环境温度 -15℃≤T≤45℃。

3．年平均相对湿度≤85%四、招标设备总体要求*1.整套发电机组为欧美日原装全新进口或欧美日在国内成套全新产品，供货时提供相应机组源产地的证明书，供货时提供报关证明材料。

若发电机组为欧美日在国内成套，生产厂商必须是欧美日厂商在中国境内保税区注册的独资企业证明。

*2.柴油发动机要求为欧美日发达国家著名厂商生产的原产地进口新品。

*3.发电机组制造商应通过ISO9001质量管理体系认证及ISO14000环境体系认证。

4.柴油发动机采用电子调速系统。

*5.到货时应已加满冷却液（6年长效冷却液）及所投标品牌发动机的专用润滑油。

6.ATS柜可以是国内成套组装，但其主切换开关应为四极一体式进口开关。

五、设备技术要求整套柴油发电机组要求：*1.机组品牌：进口卡特彼勒发电机组、进口康明斯-电力系统发电机组、进口日本三菱发电机组。

（公司决定）2.原产地：欧美日国家*3.备用功率：≥560KW、备用功率：≥160KW（该功率为每运行24小时周期中允许在该负载下连续运行12小时）4.功率因素：0.8（滞后）5.额定电压：230/400V6.输出方式：三相四线7.额定频率：50HZ8.稳态电压调整率:≤±1％9.稳态频率调整率:≤±1％10.稳态电压波动率:±0.5％11.稳态频率波动率:≤±0.5％12.瞬态电压调整率:﹣15%～+20%13.瞬态频率调整率:﹣10%～+10%14.电压稳定时间:≤3S15.频率稳定时间:≤3S16.波动失真:正弦波，波形畸变﹤5%17.抑制无线电干扰性能:电话影响系数TIF＜5018.机组结构：发电机组在出厂时已经将发动机、风扇水箱、发电机、控制系统装在钢性公共底座上,并已调试好整套机组。

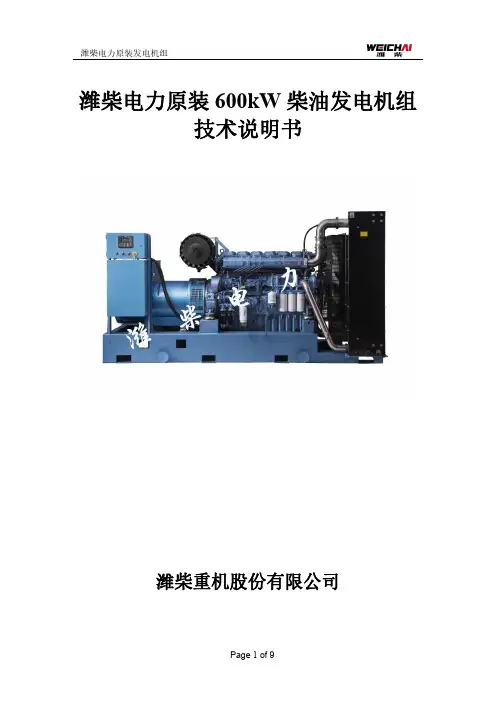

潍柴电力原装600kW柴油发电机组技术说明书潍柴重机股份有限公司产品名称潍柴电力原装柴油发电机组机组品牌潍柴(原装)机组型号WPG750/B7机组产地山东·潍坊柴油机品牌潍柴柴油机型号6M33D670E200柴油机产地山东·潍坊发电机品牌潍柴发电机型号WHA-750-4/0.4智能控制器品牌潍柴智能控制器型号WHC6120断路器电动开关机组尺寸（mm）3810×1600×2075机组重量（kg）4980二、输出功率描述2.1主用功率(基本功率PRP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组能每年运行时间不受限制地为可变负载持续供电的最大功率。

2.2备用功率(限时运行功率LTP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组每年供电达500h的最大功率。

本项目潍柴机组功率按照此功率进行标定。

三、规范性引用文件潍柴柴油发电机组的设计、制造符合下列标准：GB/T20136-2006《内燃机电站通用试验方法》JB/T50054-1999《内燃机电站可靠性考核评定方法》JB/T10303-2001《工频柴油发电机组技术条件》GB/T2820-2008《往复式内燃机驱动的交流发电机组》系列标准JB/T6755-1993《柴油发电机组成套开关设备》JB/T8194-2001《内燃机电站术语》四、环境条件4.1机组的功率标定条件a）绝对大气压力，PX：100kPa（或海拔高度0米）；b）环境温度，Tr：298K（25℃）；c）空气相对湿度Φr：30%。

4.2机组在下列条件下，应能输出额定功率：a）海拔高度≤1000米；b）环境温度≤40℃；c）空气相对湿度Φr：≤90%。

4.3机组在下列条件下，应能输出规定功率（允许修正功率）并可靠地工作：a）海拔高度不超过3000m；b）环境温度：下限值-25℃，上限值50℃；c）空气相对湿度：最湿月平均最高相对湿度为95%（25℃）五、发电机组的主要技术规格机组型号WPG750/B7输出功率/容量（kW/kVA）600/750额定电压（V）400/230额定频率（Hz）50额定电流（A）1083额定功率因数0.8（滞后）额定转速（r/min）1500相数及接法三相四线、星形接法冷却方式闭式循环强制水冷启动方式DC24V电启动调压方式自动励磁方式无刷励磁绝缘等级H防护等级IP23控制方式手动、自动散热水箱设计温度（℃）≤45六、发动机的主要技术规格机组型号WPG750/B7柴油机品牌潍柴型号6M33D670E200功率（kW）670额定转速（r/min）1500型式L型、直喷进气方式增压中冷冲程数4气缸数6燃油系统机械泵调速方式电子调速缸径/行程（mm）150/185排气量（L）19.6机油容量（L）60.5防冻液容量（L）127启动方式DC24V电启动冷却方式闭式循环强制水冷曲轴旋转方向逆时针（面向飞轮端）七、发电机的主要技术规格机组型号WPG750/B7发电机发电机品牌潍柴型号WHA-750-4/0.4额定功率（kW）600额定转速（r/min）1500额定频率（Hz）50额定电压（V）400/230额定电流（A）1083额定功率因数0.8（滞后）波形正弦波相数及接法三相四线、星形接法、励磁方式无刷励磁调压方式自动绝缘等级/温升等级H防护等级IP23八、机组的主要性能指标8.1机组的主要性能指标（一）性能参数单位运行极限值电压稳定电压偏差δUst%≤±1瞬态电压偏差突减100%负载δU+dyn%≤+20突加负载δU－dyn%≤-15电压恢复时间s≤5电压不平衡度δU%1空载电压调整范围%不小于95～105频率频率降δfst%≤3稳态频率带βf%≤0.5瞬态频率偏差突减100%负载δf+dyn%≤+12突加负载δf--dyn%≤-10频率恢复时间s≤38.2机组的主要性能指标（二）机组型号WPG750/B7经济性指标发动机经济燃油消耗率（g/kW.h）≤198机油消耗率（g/kW.h）≤0.3环境污染限值振动单振幅幅值机组在空载、半载、满载运行时，其振动单振幅幅值≤0.5mm满载时踞机组1米处噪音（dB（A））≤100“三漏”要求机组无漏油、漏水、漏气、漏电等现象可靠性大修时间20000h 平均无故障时间1000h九、机组的主要控制功能控制屏安装潍柴控制器和常熟电动开关，机组控制系统可以选择手动/自动模式对机组实现启停。

发电机启动流程（一）自动状态1、保持启动电动机组的蓄电池组达到启动电压。

2、保持散热器冷却水位正常，循环水阀常开。

3、曲轴箱油位保持在量油尺刻线±2cm的范围内。

4、油箱油量在一半以上，燃油供油阀常开。

5、发电机组控制屏的“运行——停止——自动”开关放在“自动”位置。

6、机组配电屏的模式开关在“自动”位置。

7、散热器风机开关打在“自动”位置。

8、机组收到市电失压的讯号后启动，确认市电失压，切开转换柜市电开关，合上转换柜发电开关，启动机房的进风和排风机。

（二）手动启动1、室内气温低于20℃时，开启电加热器，对机器进行预热。

2、检查机体及周围有无妨碍运转的杂物，如有应及时清走。

3、检查曲轴箱油位、燃油箱油位、散热器水位。

如油位水位低于规定值，应补充至正常位置。

4、检查燃油供油阀和冷却水截止阀是否处于开通位置。

5、检查起动电动的蓄电池组电压是否正常。

6、检验配电屏的试验按钮，观察各报警指示灯有否接通发亮。

7、检查配电屏各开关是否置于分闸位置，各仪表指示是否处于零位。

8、启动进风和排风机。

9、按动发动机的起动按钮，使其启动运转。

如第一次起动失败，可按下配电屏上相应的复位按钮，待其警报消除、机组回复正常状态方可进行第二次启动。

启动后，机器运转声音正常，冷却水泵运转指示灯亮及路仪表指示正常，启动成功。

（三）手动操作并联供电1、待并车发电机的油温、水温、油压达到正常值，运转正常。

2、等并车发电机的输出电压和频率的数值与母排上的数值相一致。

3、把待并车发电机的同步器手柄打在“合闸”位置。

4、观察同步指示器的指示灯及指针。

5、观察同步指示器的指示灯，完全熄灭时或指针旋转到零位，即可打上并电合闸开关。

6、机组进入并车运行，随后把其同步器手柄旋回“关断”位置。

7、如果同步器合闸后，同步器指针旋转太快或反时针旋转，则不允许并车，否则，将导致合闸失效。

8、手动并车成功后，应立即与低压配电房联系，落实总配电屏馈出开关可否合闸送电后再行操作。

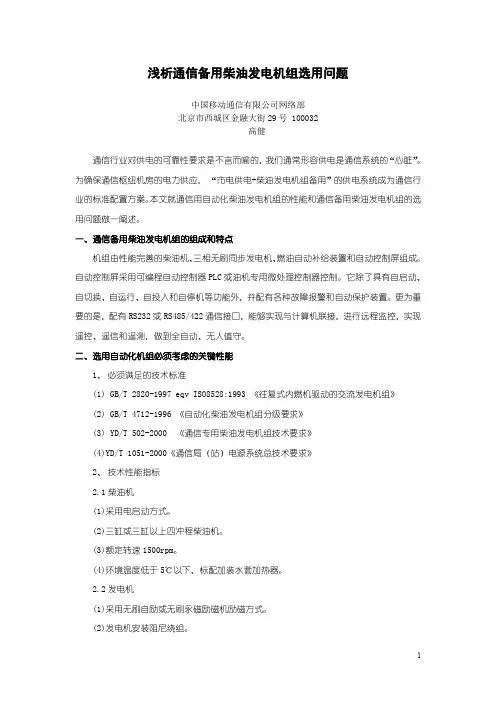

浅析通信备用柴油发电机组选用问题中国移动通信有限公司网络部北京市西城区金融大街29号 100032高健通信行业对供电的可靠性要求是不言而喻的，我们通常形容供电是通信系统的“心脏”。

为确保通信枢纽机房的电力供应，“市电供电+柴油发电机组备用”的供电系统成为通信行业的标准配置方案。

本文就通信用自动化柴油发电机组的性能和通信备用柴油发电机组的选用问题做一阐述。

一、通信备用柴油发电机组的组成和特点机组由性能完善的柴油机、三相无刷同步发电机、燃油自动补给装置和自动控制屏组成。

自动控制屏采用可编程自动控制器PLC或油机专用微处理控制器控制。

它除了具有自启动、自切换、自运行、自投入和自停机等功能外，并配有各种故障报警和自动保护装置。

更为重要的是，配有RS232或RS485/422通信接口，能够实现与计算机联接，进行远程监控，实现遥控、遥信和遥测，做到全自动、无人值守。

二、选用自动化机组必须考虑的关键性能1、必须满足的技术标准(1) GB/T 2820-1997 eqv ISO8528:1993 《往复式内燃机驱动的交流发电机组》(2) GB/T 4712-1996 《自动化柴油发电机组分级要求》(3) YD/T 502-2000 《通信专用柴油发电机组技术要求》(4)YD/T 1051-2000《通信局（站）电源系统总技术要求》2、技术性能指标2.1柴油机(1)采用电启动方式。

(2)三缸或三缸以上四冲程柴油机。

(3)额定转速1500rpm。

(4)环境温度低于5℃以下，标配加装水套加热器。

2.2发电机(1)采用无刷自励或无刷永磁励磁机励磁方式。

(2)发电机安装阻尼绕组。

(3)相对温度大于85%环境使用时，标配驱潮装置。

2.3机组额定参数(1)额定电压:400/230V(2)额定频率:50Hz(3)额定功率:按GB2820-97标称(4)额定电流: 按GB2820-97标称(5)额定功率因数:0.8(滞后)(6)额定转速:1500rpm(7)机组在空载额定电压时的线电压波形正弦性畸变率应不超过5%。

自动化发电机组使用说明《一》控制柜面板操作系统上电：合上电源开液晶几秒钟后，进入主显示界机，显示面分2屏循环显示各控制，信号及运行的参数用户如果想固定查看某个界面，按下“退出”键，可保持界面一分钟不循环。

启动：按此键会启动柴油发电机，油机将按“手动启动顺序”启动，即，启动升速、暖机、检测、供电。

停机：若油机正在运行，按下此键，油机将照“停机顺序”停机。

如果油机由于故障已经停机，按下“停机”键，液晶显示的故障信息将被排除，控制器被恢复到初始状态。

自动控制器处于自动状态时，油机启动和停机均由“运端启动”开关信号控制，如果运端启动信号开关闭合，油机按照“自动启动顺序”启动，信号开关断开，则油机按“自动停机”顺序停机。

注意：1.手动控制键可以通过监控软件进行远程控制。

2.油机处于“停机”状态时，若“降速延时”未结束，按“启动”“自动”无效。

按钮启动：(机调机型*可选)按“手动启动”按钮，油机启动成功后放开，旋转“手动调速”旋钮，可实现对油机的升降速的调节。

当机组升速或降速完毕后，把旋转至“停”的位置。

手动合闸（ATS）：把ATS开关上的钥匙开关选择到手动位置，然后用手柄旋转ATS开关，使市电和机电切换。

I市电O停Ⅱ机电《二》柴油发动机组电子调速操作规程一、开机前的检查工作：1.检查水箱是否满水/防冻液；2.检查机油是否在规定的油面位置；3、检查柴油箱是否有充足柴油，供油阀门是否已打开，并确认柴油管道内无空气；4、检查柴油机各部分是否正常，机械上有无妨碍运转杂物；5、检查电启动系统电路接线是否正常、牢固，蓄电池液面高度是否正常，是否已充足电；6、检查高压电房高压开关是否在分闸位置，低压电房市电进线开关是否在分闸位置；7、低压电房发电机进线开关以及由发电机供电的所有分路负荷是否都在分闸位置；8.检查柴油发电机各仪表初始值是否正常。

二、开机步骤及运行：1、打开电源开关，将柴油机油门指向“低速”。

顺时针旋转钥匙开关至“启动”位置，机组启动后应即检查柴油机各仪表指示是否正常，机组运转声音、振动等情况是否正常；怠速运转2-3分钟后将柴油机油门提向“高速”，旋转“微调”将频率调至50-52.5HZ之间、转速不低于1500转/分，机组即启动完成进入运行状态。

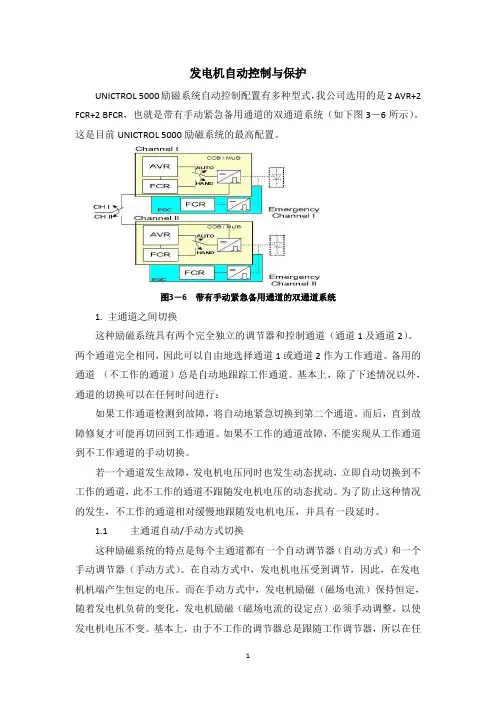

发电机自动控制与保护UNICTROL 5000励磁系统自动控制配置有多种型式，我公司选用的是2 AVR+2 FCR+2 BFCR，也就是带有手动紧急备用通道的双通道系统（如下图3－6所示）。

这是目前UNICTROL 5000励磁系统的最高配置。

图3－6带有手动紧急备用通道的双通道系统1. 主通道之间切换这种励磁系统具有两个完全独立的调节器和控制通道（通道1及通道2）。

两个通道完全相同，因此可以自由地选择通道1或通道2作为工作通道。

备用的通道（不工作的通道）总是自动地跟踪工作通道。

基本上，除了下述情况以外，通道的切换可以在任何时间进行：如果工作通道检测到故障，将自动地紧急切换到第二个通道。

而后，直到故障修复才可能再切回到工作通道。

如果不工作的通道故障，不能实现从工作通道到不工作通道的手动切换。

若一个通道发生故障，发电机电压同时也发生动态扰动，立即自动切换到不工作的通道，此不工作的通道不跟随发电机电压的动态扰动。

为了防止这种情况的发生，不工作的通道相对缓慢地跟随发电机电压，并具有一段延时。

1.1主通道自动/手动方式切换这种励磁系统的特点是每个主通道都有一个自动调节器（自动方式）和一个手动调节器（手动方式）。

在自动方式中，发电机电压受到调节，因此，在发电机机端产生恒定的电压。

而在手动方式中，发电机励磁（磁场电流）保持恒定，随着发电机负荷的变化，发电机励磁（磁场电流的设定点）必须手动调整，以使发电机电压不变。

基本上，由于不工作的调节器总是跟随工作调节器，所以在任何时间，手／自动方式之间的切换都是可行的，但应特别注意以下几点：1）如果在自动方式下检测到故障（ 紧急切换到手动方式），直到故障已经消除才能自动地切回到自动方式。

2）如果手动方式有故障，从自动到手动方式的切换就会被阻止。

3）发电机能够在自动方式极限但又允许的运行范围内运行，但这个范围已经超出手动方式允许的运行范围。

在此情况下，手动调节器可以不再跟随自动调节器。

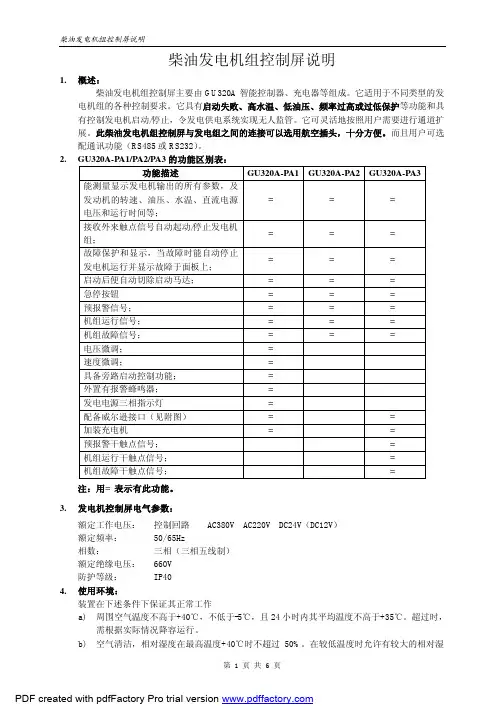

320A控制屏说明书目录1.概述 (2)2.控制器外形结构与连线 (2)3.操作面板 (5)4.安装指南 (6)5.控制与操作说明 (7)6.测量显示数据 (9)7.警告、预报警和停机故障 (10)8.参数设置 (11)9.LCD显示和菜单系统 (13)10.通讯功能 (15)11.控制器启用前的准备工作 (19)12.故障排除指引及措施 (22)1.概述:TELES发电机智能控制器,采用高性能的计算机芯片,可修改发电机的控制程序和保护参数, 它集测量、控制、保护、三遥等众多功能为一体，完全满足发电机使用者或专业组装厂对不同类型的发电机组自动控制需求。

控制器测量显示发电机输出的所有电参数，及发动机的转速、油压、水温、直流电源电压和运行时间等。

其中，电压和电流采用真有效值测量，确保数据更准确。

中英文菜单选择，大屏幕LCD显示。

控制器面板上的按键用于选择控制模式、启动运行程序、数据显示和运行保护参数的修改，LED指示灯用于指示控制器的运行模式和发电机组的运行状态，LCD 显示各测量参数和状态。

控制器由铝合金面板和喷粉的钢外壳紧密组合而成。

控制器的所有连线都通过针式带锁的端子连接，令设备的连线、移动、维修、更换非常容易和方便。

2．控制器外形结构与连线:2.1 细尺寸如下：注意：此控制器的机壳必须接大地，良好的低阻抗接地可以减小电力系统振荡和暂态过程对仪表的冲击。

控制器的运行环境温度 -20~70℃控制器的储存环境温度 -30~80℃2.3注意:电池负极和控制器外壳必需良好接地!3操作面板整个操作面板分三部分：测量参数LCD显示、操作开关和运行状态发光二极管指示。

3.1液晶显示（LCD）及其控制键128×64mm的点阵LCD能同时显示多行的数据信息，且LCD增加背光功能，令操作者在白天和黑暗中等任何时候都能清楚看到信息，在任意键后一定时间会自动关闭背光。

液晶显示（LCD）及其控制键为操作者提供一个友好操作界面，方便操作者读取信息和设定运行参数。

DC30D 发电机组控制器快速操作使用手册Ver1.7一、面板与显示说明◆DC30D面板说明安装指南◆如控制器所安装的机壳直接安装于发电机组的机身上和其它激烈振动的设备上，必须加装避震装置（如橡胶减震垫）；◆外形尺寸：W106mm*H86mm；开孔尺寸：W78mm*H66mm；二、控制与操作说明按键液晶屏换屏键报警指示自动档停车档手动档确认参数修改；◆设置参数修改界面下，确认设置信息；◆待机模式下，按下持续3秒以上可进入设置模式；+进入设置模式◆在停机档待机状态且无任何报警的状态下，按下后进入设置模式；◆发动机飞轮齿数自动识别1）“判定起动成功条件”必须设定为“转速/频率”或者“转速/频率/油压”；2）将发电机置于手动模式下，并将机组起动成功；3）当发电频率和转速不为零时，同时按下手动键和翻页键不放持续0.5秒以上，控制器将根据发电频率和发电机极数自动计划算和保存发动机飞轮齿数。

4）计算和保存成功后，控制器提示“飞轮xxx齿保存成功！”◆查看历史报警记录DC30D发电机组控制器可保存10组详细的历史报警记录，报警记录数据里包括报警的时间、发电机参数、发动机参数等详细数据。

步骤如下：1）进入报警记录界面，在停机档状态下，按下键不放持续3秒以上，即可进入历史报警记录界面；2）在历史报警记录界面按上移光标，按下移光标，选择需要查看的历史记录，按键确认，进入历史报警记录数据详细界面；3）在浏览历史报警记录数据界面时，按和键可换屏数据，按键返回历史报警记录列表浏览界面；4）在历史报警记录列表浏览界面，按下键可退出报警记录界面。

三、参数设置◆进入设置编辑器设置编辑操作步骤如下：1）在停机状态下，先按键不放，再按一下键，然后同时松掉键和键，或者按下不放持续3秒以上，即可进入设置界面；2）选择详细参数设置，按一下键，进入密码界面，控制器默认出厂密码为“07623”；3）在参数浏览界面，按下键向下翻页，按下键向上翻页；4）在参数浏览界面，按下键确认修改该项，该项最后位闪烁，表示进入参数修改界面；5）在参数修改界面，按下键参数向下递减，按下键参数向上递增增，按下键可切换光标；6）参数修改完毕后，按下键确认该项修改，该项最后位停止闪烁，表示返回参数浏览界面；7）在参数修改界面下，按下键，可取消参数修改，返回参数浏览界面；8）在参数浏览界面，按下键退出并保存数据。

柴油发电机组自动控制柜的安装接线方法柴油发电机组如果另外接上一个自动化控制柜，整体机组就转变成自动化柴油发电机组。

自动化柴油发电机组有很多好处。

实现两路电源包括市电与市电、市电与发电或者发电之间)的全自动切换，保证用户的正常用电要求。

电压范围：(400VAC／50HZ容量范围：63A一6300A安全措施：全自动操作，机械、电气双重连锁。

自动化柴油发电机组的工作原理如原供应系统为市电，当市电停电或三相电缺相时，自动切换系统立即切断市电供电并自动启动发电机，发电机启动运行后，3秒钟将电送出，当市电来电正常后，延时30秒停发电机，自动切换到市电供电。

如原供应系统为发电机，当发电机遇故障停机时，自动切换系统立即切断发电机供电并自动转换到市电供电。

主要功能：1、主电路采用ATS型断路器分别进行电气和机械锁联上,配有电动合闸马达,手动合闸等配件，始终只保证一路电源接通负载，工作性能安全可靠，经久耐用。

2、辅助电路分别采用进口时间继电器,中间继电器等先进的辅助电路功能,工作指令运行稳定.分别有自动,手动灵活运用。

3、具有市电恢复功能延时,市电失败确信延时, 开关转换静区延时,发电机组带负载延时,发电机组冷却延时等延时功能用4、该系列产品可与任何品牌远程启动的自动化机组配合使用,可控制发电机的自动启动与停机.自动进行转换供电,从而达到自动保护供电系统稳定的功能,可谓最理想的配电产品.柴油发电机组作为一种必要的备用电源，其结构原理非常复杂，客户在采购柴油发电机组到安全验收过程中各个阶段都要注意一些问题，尤其是在安装过程特别注意，下面就柴油发电机组安装全套流程做详细介绍。

柴油发电机组安装操作流程：准备工作－主机安装－排气、燃油、冷却系统安装－电气设备安装－地线安装－机组接线－机组调试一、准备工作1、材料、设备1) 机组规格、型号应符合设计要求。

2)各种规格的型钢应符合设计要求，型钢无明显的锈蚀；并有材质证明。

3)除发电机组发电机稳装用螺栓外，均应采用镀锌螺栓，并配相应的镀锌螺母平垫圈、弹簧垫。

HGM170/170HC发电机组控制器用户手册郑州众智科技股份有限公司目录1 概述 (3)2 主要性能和特点 (3)3 技术参数 (3)4 操作 (4)4.1 按键及面板指示灯功能描述 (4)4.2 工作模式介绍 (5)5 保护 (6)6 接线 (6)7 试运行 (7)8 典型应用 (8)9 外形及尺寸 (8)9.1 电池电压输入 (8)9.2 输出及扩展继电器 (9)9.3 耐压测试 (9)10 常见故障及排除方法 (9)11 HGM170RE继电器扩展模块 (9)12 典型接线图 (10)13 外形尺寸图 (11)1 概述HGM170/170HC为一个自起动模块，由电锁选择3种工作状态，可以通过面板上轻触按钮人工起动发电机组，也可以通过远程信号输入自动起动发电机组，并能在检测到故障(油压低、水温/缸温高、外部报警、超速)时自动断开燃油继电器同时停机电磁铁得电吸合。

面板LED指示故障状态，提供真实有效的故障报警信号。

HGM170HC是在HGM170基础上增加了一个小时计，其余功能和HGM170一样。

内置频率选择拨动开关(50/60Hz)；) ；装方式，结构紧凑，体积小，单片机控制，性能稳定，操作方便。

4.2 工作模式介绍◎停机位()发电机组起动成功后，钥匙旋至停机位时, 燃油输出断开，得电停机输出，发电机组停机。

发电机组故障报警时，钥匙旋至停机位时,可自动解除报警。

发电机组正常待机时，钥匙旋至停机位，控制器处于低功耗静止待机状态。

按下停机键()1s 以上，得电停机输出，松开停机按键，得电停机输出立即断开。

◎手动位()钥匙旋至手动位，当按下预热键()时，预热加电输出。

发动机起动成功后，预热输出被禁止。

钥匙旋至手动位，按下起动键()，燃油输出1s 后，起动机加电输出，发动机起动，当发电频率大于15Hz 或起动键被释放，起动机断电，发电机组起动成功。

若未检测到起动成功信号时，按下停机键()1s 以上，得电停机输出，松开停机按键，得电停机输出立即断开。

一概述本柴油发电机组控制屏（以下简称控制屏）用于DF11G机车向整列空调客车供电系统。

控制屏与一台MTU12V183TB12G型柴油机、一台LSA47.1 L11-4P 540kVA发电机以及柴油发电机组附属系统一起组成一个AC400V/230V三相四线制移动电站，输出至空调客车的一路供电主干线。

本控制系统设有自动、手动两种工作方式。

自动方式为优先工作方式，手动方式为后备工作方式。

自动工作方式是由PLC（可编程控制器）自动完成各种操作步骤；手动工作方式是由操作员按照正常操作程序完成各种操作步骤。

控制屏可以对柴油机运行中油压、水温、转速进行检测和显示；对发电机的电压、电流、频率、功率和功率因数进行检测和显示；设有发电机过电流、过功率和柴油机漏油、高水温、低水位、低油压及超速报警和停机保护功能，以保证机组的正常运行和供电。

并通过RS485通讯接口向机车状态屏传送各种运行参数和报警信号。

控制屏设有柴油机运行工况记录仪，可以对机组运行过程中的正常数据和故障数据分别进行记录和存储。

二使用环境环境温度 -20℃～+40℃最大相对湿度 90％（环境温度25℃时）海拔高度≤1500m机车正常运行所产生的振动和冲击三机组技术性能数据额定功率环温≤25℃时 Pe=416kW；环温=40℃时 Pe=398kW(功率修正)；额定电压（线电压/相电压） 400V/230V额定电流 751A(Pe=416kW)718A(Pe=398kW)额定频率 50Hz额定功率因数 COSΦ=0.8（滞后）四结构形式本控制屏外形尺寸为2100mm×800mm×650mm(高×宽×厚)，采用封闭式结构，具有强度大、重量轻、抗震性能好的特点。

控制屏前仪表门板为左开式，设有90°支撑，前下门及后部的上下门为对开式；前屏下部开有通风孔，后屏上部装有排风扇，以利于屏内元器件散热；通风孔装有活板，在风沙较大时可人工关闭，以减少风沙对屏内元器件的侵蚀；顶部设有四个吊耳供吊装时使用；下部设有四个角铁供机车安装使用。

MICS TELYS中文使用说明书目录1.前言1.1 安全事项1.2 电源连接1.3 电气连接（控制） 1.4 电池预检查和试运行1.5MICS Telys 第一次加电1.6 欢迎界面1.7“纵览”界面2.工作模式2.1 停机模式2.2 编程模式2.3 自动模式式2.4 测试模式3.休眠模式及自动断电3.1 休眠模式 3.2 自动断电4．察看电气指标4.1 电压4.2 电流4.3 频率和累计时间5.察看发动机参数6.显示LEDs 及试灯7.屏幕对比度8.显示警报和故障信息8.1 屏幕信息8.2 清除屏幕信息9.状态信息的显示10.进入一级菜单11“告警/故障”菜单11.1 故障特性11.2 告警特性11.3 其他的特别情况12.“状态”菜单13.“输入”菜单14.“输出”菜单15.“对比度”菜单16.“保护”菜单16.1 活动保护16.2 通过CIC 的保护16.3 特别情况17.发电机组的操作17.1 水加热器17.2 发动机预热17.3 油阀控制17.4 启动马达控制17.5 启动马达的脱离17.6转速和电压稳定17.7 发电机组的输出17.8 发动机冷机和关机18.ATS 的操作18.1 停机模式18.2 自动模式18.3 手动模式2 6 3 7 4 8 1.机油压力故障/停机（红灯亮） 2.水温故障/停机（红灯亮）3.启动失败故障/停机（红灯亮）4.超速故障/停机（红灯亮）5.发电机组带载或准备带载（绿灯亮）6.充电发电机告警停机（红灯亮）7.综合告警（黄灯闪烁）8.综合故障/停机（红灯闪烁）主菜单按钮确认按钮退出按钮浏览选择按钮及灰度调节数字键盘打开发电机组断路器关闭发电机组断路器电压显示按钮电流显示按钮频率及小时计按钮显示发动机参数按钮自动模式按钮（灯亮）测试模式按钮（灯亮）停止模式按钮（灯亮）手动模式按钮（灯亮）故障复位按钮灯光测试按钮（不包括ON 按钮的灯）四、1、前言1、1 概述MICS Telys 连接到不同交流电压源。

３０００ＫＷ柴油发电机组手动改自动的实现作者：马卫国来源：《中国科技博览》2009年第01期[摘要]为满足玻璃窑炉生产线不间断供电的要求，讨论自备发电机如何实现由手动改为自动的方法，并给出了具体实施方案。

[关键词]自动控制顺序信号取得试验中图分类号：TM621.4 文献标识码：A 文章编号: 1009-914X(2009)01(a)-0093-01我公司是电子玻璃行业，生产彩色显示器玻壳，电力供应不能间断，所以我公司特设3000KW柴油发电机组为自备电站。

但以前柴油发电机的操作为手动，操作程序较为繁琐，操作时间长，且可靠性差，不能适应生产车间和熔炉的需要。

现需将手动改为自动，改动后需实现以下功能：当市电失电时，机组得到一个启动信号，自动启动并发电建压将电送出，接带负荷；当市电恢复时，机组得到一个经确认的来电信号，自动减负荷并自动恢复原运行方式，最后自动停机。

柴油发电机组自动运行的实现。

一次接线图：主要通过加装自动控制屏及蓄电池组DC24V及自动充电控制装置及相应的改装来实现对机组的状态参量进行监测、报警及处理，实现自动备机；同时根据市电状况及机组的工作状态对机组进行控制，实现自动启车、升速、建压送电及停电、灭磁、降速与停车。

电站系统图如下所示：（主要控制功能由以西门子公司的可编程控制器S7200为核心的控制电路来实现）改装联络开关及市电供电屏（1#、703、714、781开关）改装，将得失电信号送至自控屏，且其开关受自控屏控制。

励磁信号屏改装。

正常励磁方式为自动励磁并已整定好，与自控屏通信，可由0V升至10.5KV，也可以直接灭磁降压至0V。

柴油机组测速装置加装、调速装置改装。

自控屏可控制其升速与降速。

油门调至怠速位置。

空气启动装置处于随时启车状态，并由自动运行的空压机打气至高压气瓶维持启动空气，满足启车。

启车电磁阀受自控屏控制，停车电磁铁也受自控屏控制。

这样可实现启车、停车。

预热、预润滑系统改装、辅助设备控制箱改装。
