DSE5510发电机控制器

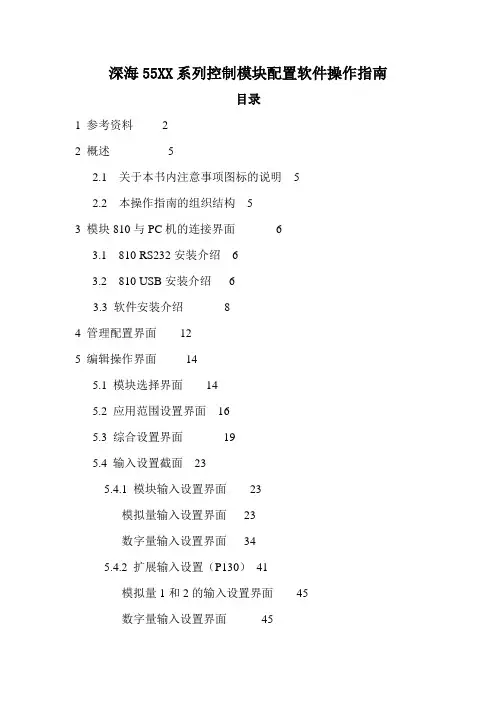

深海55XX系列控制模块配置软件操作指南目录1 参考资料 22 概述 52.1 关于本书内注意事项图标的说明 52.2 本操作指南的组织结构 53 模块810与PC机的连接界面 63.1 810 RS232安装介绍 63.2 810 USB安装介绍 63.3 软件安装介绍84 管理配置界面125 编辑操作界面145.1 模块选择界面145.2 应用范围设置界面165.3 综合设置界面195.4 输入设置截面235.4.1 模块输入设置界面23模拟量输入设置界面23数字量输入设置界面345.4.2 扩展输入设置（P130）41模拟量1和2的输入设置界面45数字量输入设置界面455.5 输出设置界面465.5.1 模块继电器输出设置465.5.2 扩展A和B输出设置575.6 发光二极管的相关设置585.7 计时器的相关设置605.7.1 启动计时器的相关设置605.7.2 负载/停止计时器的相关设置635.7.3 其他计时器的相关设置655.8 关于主电的相关设置675.8.1 电压及频率报警的相关设置675.8.2 电流/功率的相关设置（只用于5560/5520）69 5.9 关于发电机的相关设置715.9.1 发电机报警的相关设置715.9.2 发电机视在工作参数设置715.9.3 发电机频率报警设置735.9.4 电流设置755.9.5 功率设置815.9.6 同步/负载控制设置82自动同步设置82同步校对设置865负载控制设置85.10系统设置945.11引擎（发动机）相关设置96启动脱扣的相关设置96转速设置98蓄电池相关设置100维修保养报警相关设置1025.12 预定计划设置1045.13 语言设置1066 数据浏览界面1076.1 MIMIC（模拟控制）显示1096.2 报警显示1106.3 状态显示1116.4 引擎（发动机）相关数据显示1126.4.1 已选择的引擎仪表数据显示1136.5 发电机数据显示1146.6 总线数据显示1156.7 主点数据显示1156.8事件日志1167 创建界面1177.1 本地PC机选项1177.2模块密码设置1208 重新校正1228.1 日期/时间校正1228.2 引擎运行校正1238.3 传感器校正1248.4 仪表累计的数据校正1258.5 维修保养报警重置1278.6 同步和负载控制校正1288.6.1 综合设置1298.6.2 同步器/电压匹配校正1298.6.3 负载控制校正1328.6.4 负载水平校正1348.6.5 发电机/A VR调压器界面校正1379 附件1389.1 输出扩展1389.1.1 继电器输出扩展1389.1.2 LED输出扩展1389.2 输入扩展1389.3 通信扩展13810 功能号码及其与IEEE STD C37-2-1996 标准的联系1402 概述深海55XX系列配置软件可以使55XX系列模块与PC机连接。

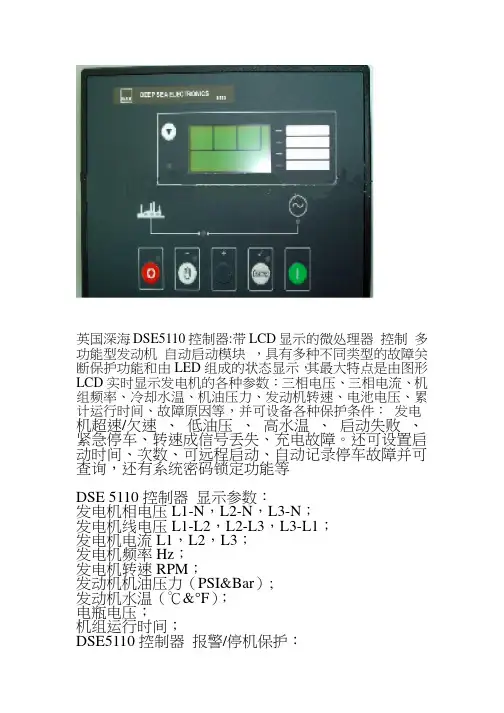

英国深海DSE5110控制器:带LCD显示的微处理器控制多功能型发动机自动启动模块，具有多种不同类型的故障关断保护功能和由LED组成的状态显示，其最大特点是由图形LCD实时显示发电机的各种参数：三相电压、三相电流、机组频率、冷却水温、机油压力、发动机转速、电池电压、累计运行时间、故障原因等，并可设备各种保护条件：发电机超速/欠速、低油压、高水温、启动失败、紧急停车、转速成信号丢失、充电故障。

还可设置启动时间、次数、可远程启动、自动记录停车故障并可查询，还有系统密码锁定功能等
DSE 5110控制器显示参数：
发电机相电压L1-N，L2-N，L3-N；
发电机线电压L1-L2，L2-L3，L3-L1；
发电机电流L1，L2，L3；
发电机频率Hz；
发电机转速RPM；
发动机机油压力（PSI&Bar）;
发动机水温（℃&°F）；
电瓶电压；
机组运行时间；
DSE5110控制器报警/停机保护：
欠速/超速，报警/停机；电瓶充电失败，报警；紧急停机，停机；
低油压，报警/停机；
高水温，报警/停机；
起动失败，报警；
转速信号丢失，停机；。

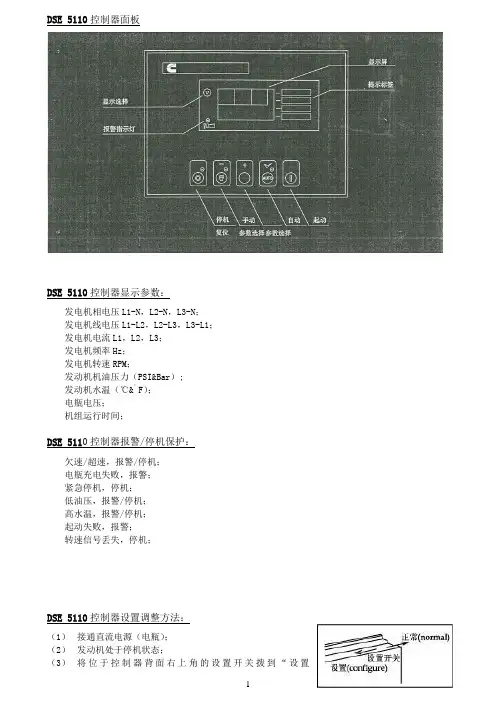

DSE 5110控制器面板DSE 5110控制器显示参数：发电机相电压L1-N，L2-N，L3-N；发电机线电压L1-L2，L2-L3，L3-L1；发电机电流L1，L2，L3；发电机频率Hz；发电机转速RPM；发动机机油压力（PSI&Bar）;发动机水温（℃&°F）；电瓶电压；机组运行时间；DSE 5110控制器报警/停机保护：欠速/超速，报警/停机；电瓶充电失败，报警；紧急停机，停机；低油压，报警/停机；高水温，报警/停机；起动失败，报警；转速信号丢失，停机；DSE 5110控制器设置调整方法：（1）接通直流电源（电瓶）；（2）发动机处于停机状态；（3）将位于控制器背面右上角的设置开关拨到“设置（configure）”位置，按钮AUTO√旁边的发光管开始闪动，表明控制器处于可设置状态。

同时，液晶显示屏上显示第一个可设置的参数；（4）根据参数设置表，按动按钮“+”和按钮“-”进行设置参数选择；选定设置参数后，按动按钮AUTO√，此时，液晶显示屏出现闪动的符号↑↓，表明进入该参数调整状态；（5）根据参数调整完毕后，按动按钮“+”和按钮“-”进行参数调整；（6）参数调整完毕后，按动按扭AUTO√，调整的参数被保存并退出参数调整状态，按动按扭STOP，调整的参数不被保存并退出参数状态；同时，液晶显示屏出现闪动的符号↑↓消失，此时，控制器处于参数选择状态；（7）重复上述步骤对需要设置的参数选择，调整；（8）全部参数调整完毕后，将设置开关拨回“正常（normal）”位置。

完成控制器参数设置过程。

无论是停机状态还是运行状态，均可以通过连续按动液晶显示屏左侧的按钮滚动查看发电机组的实时参数。

DSE 5110控制器基本参数出厂设置：参数功能设置类型出厂设置值允许设置最大值0-起动延时计时器0s60s1-预加热计时器0s60s2-起动时间计时器10s60s3-起动间隔时间计时器10s60s4-安全延时计时器8s60s5-暖机时间计时器0s60s6-返回延时计时器0s60 min7-冷机时间计时器 5 min60 min8-ETS线圈保持时间计时器060s9-低油压停机停机20 psi150 psi10-高水温停机停机102 ℃150 ℃11-欠速保护停机1250 rpm3600 rpm12-超速保护停机1750 rpm5000 rpm13-低频保护停机42 hz60 Hz14-超频保护停机57 hz72 Hz15-充电失败报警8VDC25VDC16-飞轮齿数机组实际值30017-互感器初级电流机组实际值6000A18-发电机极数0，2，4，6，819机油压力传感器0-开关闭合有效，1-开关打开有效，3-VDO 0-10bar，4-Datcon 0-bar,5-Datcon 0-10bar 20-冷却液温度传感器0-开关闭合有效，1-开关打开有效，2-VDO 0-120℃，3- Datcon 4-Datcon High21-快速加载能力0-没有，1-有22-交流系统1-单相二线，3-三相四线23-机油压力显示单位0-Bar/PSI ,1-Kpa注：（1）如果将飞轮齿数设置为“0”，发动机转速信号取自于交流发电机，转速传感器无效。

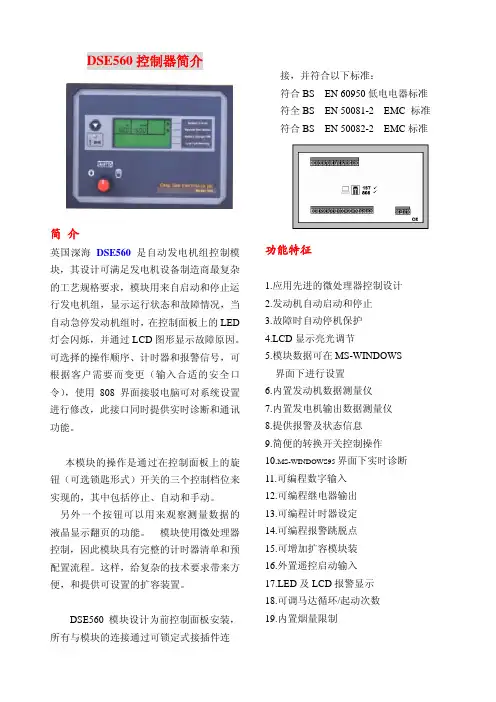

DSE560控制器简介简介英国深海DSE560是自动发电机组控制模块，其设计可满足发电机设备制造商最复杂的工艺规格要求，模块用来自启动和停止运行发电机组，显示运行状态和故障情况，当自动急停发动机组时，在控制面板上的LED 灯会闪烁，并通过LCD图形显示故障原因。

可选择的操作顺序、计时器和报警信号，可根据客户需要而变更（输入合适的安全口令），使用808界面接驳电脑可对系统设置进行修改，此接口同时提供实时诊断和通讯功能。

本模块的操作是通过在控制面板上的旋钮（可选锁匙形式）开关的三个控制档位来实现的，其中包括停止、自动和手动。

另外一个按钮可以用来观察测量数据的液晶显示翻页的功能。

模块使用微处理器控制，因此模块具有完整的计时器清单和预配置流程。

这样，给复杂的技术要求带来方便，和提供可设置的扩容装置。

DSE560模块设计为前控制面板安装，所有与模块的连接通过可锁定式接插件连接，并符合以下标准：符合BS EN 60950低电电器标准符全BS EN 50081-2 EMC 标准功能特征1.应用先进的微处理器控制设计2.发动机自动启动和停止3.故障时自动停机保护4.LCD显示亮光调节5.模块数据可在MS-WINDOWS界面下进行设置6.内置发动机数据测量仪7.内置发电机输出数据测量仪8.提供报警及状态信息9.简便的转换开关控制操作10.MS-WINDOWS95界面下实时诊断11.可编程数字输入12.可编程继电器输出13.可编程计时器设定14.可编程报警跳脱点15.可增加扩容模块装16.外置遥控启动输入17.LED及LCD报警显示18.可调马达循环/起动次数19.内置烟量限制LCD显示功能DSE560型模块有测量和报警装置，可通过LCD 显示下列自动数据及信息：◎ 发电机相电压L1-N，L2-N，L3-N 除紧急停机输入外,这些设置可选择N/O(常开)或N/C(常闭)点,接点与-Ve DC(直流负极)连接, 这五种辅助设置输入可选择指示，报警或关闭输入，直接动作或延时动作、在启动中可作为保护扩展来输入。

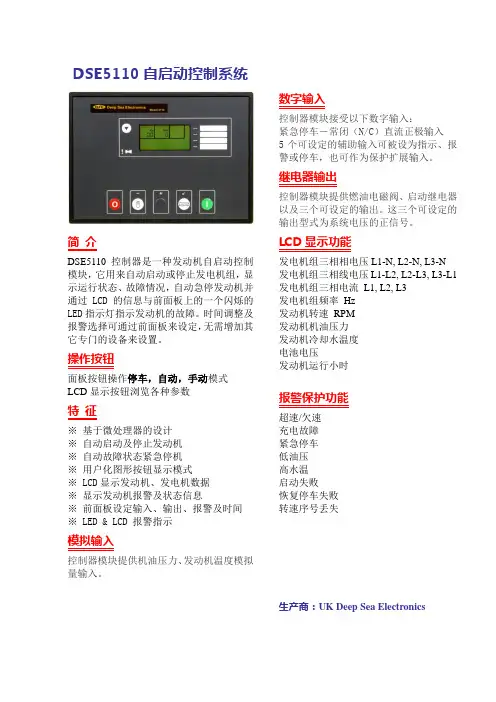

DSE5110自启动控制系统简介DSE5110控制器是一种发动机自启动控制模块，它用来自动启动或停止发电机组，显示运行状态、故障情况，自动急停发动机并通过LCD的信息与前面板上的一个闪烁的LED指示灯指示发动机的故障。

时间调整及报警选择可通过前面板来设定，无需增加其它专门的设备来设置。

操作按钮面板按钮操作停车，自动，手动模式LCD显示按钮浏览各种参数特征※基于微处理器的设计※自动启动及停止发动机※自动故障状态紧急停机※用户化图形按钮显示模式※ LCD显示发动机、发电机数据※显示发动机报警及状态信息※前面板设定输入、输出、报警及时间※ LED & LCD 报警指示模拟输入控制器模块提供机油压力、发动机温度模拟量输入。

数字输入控制器模块接受以下数字输入：紧急停车－常闭（N/C）直流正极输入5个可设定的辅助输入可被设为指示、报警或停车，也可作为保护扩展输入。

继电器输出控制器模块提供燃油电磁阀、启动继电器以及三个可设定的输出。

这三个可设定的输出型式为系统电压的正信号。

LCD显示功能发电机组三相相电压L1-N, L2-N, L3-N 发电机组三相线电压L1-L2, L2-L3, L3-L1 发电机组三相电流L1, L2, L3发电机组频率Hz发动机转速RPM发动机机油压力发动机冷却水温度电池电压发动机运行小时报警保护功能超速/欠速充电故障紧急停车低油压高水温启动失败恢复停车失败转速序号丢失生产商：UK Deep Sea Electronics。

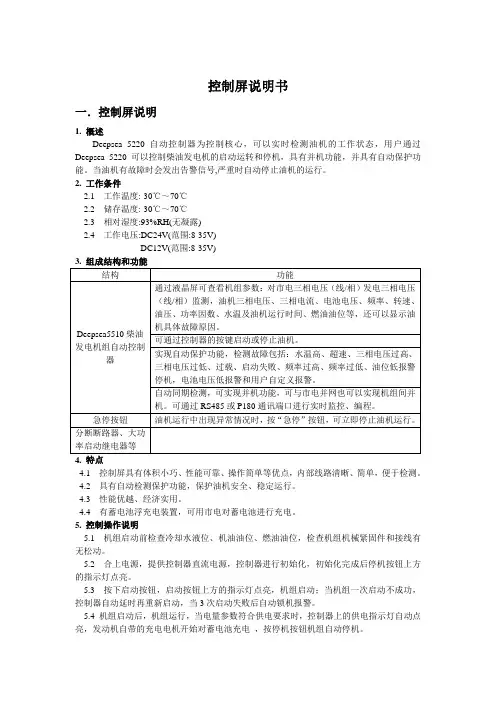

控制屏说明书一．控制屏说明1. 概述Deepsea 5220 自动控制器为控制核心，可以实时检测油机的工作状态，用户通过Deepsea 5220 可以控制柴油发电机的启动运转和停机，具有并机功能，并具有自动保护功能。

当油机有故障时会发出告警信号,严重时自动停止油机的运行。

2. 工作条件2.1 工作温度:-30℃～70℃2.2 储存温度:-30℃～70℃2.3 相对湿度:93%RH(无凝露)2.4 工作电压:DC24V(范围:8-35V)DC12V(范围:8-35V)4.1 控制屏具有体积小巧、性能可靠、操作简单等优点，内部线路清晰、简单，便于检测。

4.2 具有自动检测保护功能，保护油机安全、稳定运行。

4.3 性能优越、经济实用。

4.4 有蓄电池浮充电装置，可用市电对蓄电池进行充电。

5. 控制操作说明5.1 机组启动前检查冷却水液位、机油油位、燃油油位，检查机组机械紧固件和接线有无松动。

5.2 合上电源，提供控制器直流电源，控制器进行初始化，初始化完成后停机按钮上方的指示灯点亮。

5.3 按下启动按钮，启动按钮上方的指示灯点亮，机组启动；当机组一次启动不成功，控制器自动延时再重新启动，当3次启动失败后自动锁机报警。

5.4 机组启动后，机组运行，当电量参数符合供电要求时，控制器上的供电指示灯自动点亮，发动机自带的充电电机开始对蓄电池充电，按停机按钮机组自动停机。

5.5 在机组运行过程中，如机组出现了故障，在控制器的液晶显示器上显示故障说明,同时进行故障延时，在延时过程中如故障消失，控制器自动复位，否则机组在延时后自动报警停机。

操作人员根据故障提示解决故障后按下停机按钮复位。

5.6 选择机组在自动状态，控制器自动监测远端启动信号。

当检测到远端启动信号时,机组自动延时启动，在延时期间如远端启动信号消失，机组返回自动备用状态。

在延时结束后，机组自动启动运行，机组供电。

当远端启动信号消失，机组延时确认后供电指示灯熄灭，机组自动进入冷却停机。

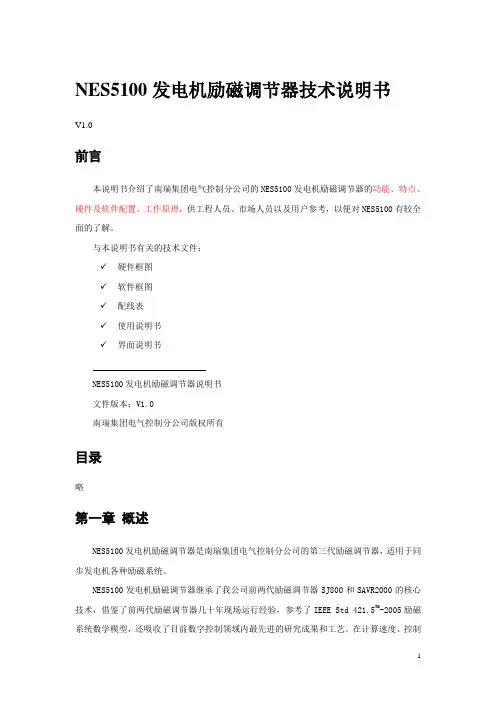

NES5100发电机励磁调节器技术说明书V1.0前言本说明书介绍了南瑞集团电气控制分公司的NES5100发电机励磁调节器的功能、特点、硬件及软件配置、工作原理，供工程人员、市场人员以及用户参考，以便对NES5100有较全面的了解。

与本说明书有关的技术文件：✓硬件框图✓软件框图✓配线表✓使用说明书✓界面说明书NES5100发电机励磁调节器说明书文件版本：V1.0南瑞集团电气控制分公司版权所有目录略第一章概述NES5100发电机励磁调节器是南瑞集团电气控制分公司的第三代励磁调节器，适用于同步发电机各种励磁系统。

NES5100发电机励磁调节器继承了我公司前两代励磁调节器SJ800和SAVR2000的核心技术，借鉴了前两代励磁调节器几十年现场运行经验，参考了IEEE Std 421.5TM-2005励磁系统数学模型，还吸收了目前数字控制领域内最先进的研究成果和工艺。

在计算速度、控制周期、抗电磁干扰、可靠性方面均有极大的进步。

NES51000发电机励磁调节器控制单元采用主频高达180MHz 的32位高性能微处理器为核心的硬件平台，采用积木式多通道冗余结构，并配备网络化的人机交互系统，采用嵌入式实时多任务操作系统，可实现逻辑现场组态。

基于上述的硬件平台和软件构架，NES5100具有设计理念超前、可靠性高、操作简单、维护方便、使用灵活、扩展和兼容性高等特点。

1.1 适用范围煤、天然气、水力、风力、太阳能等┅都可以用来产生电能。

通常，上述形式的能量首先变换为机械能，然后通过发电机变换为电能。

电能转换大都使用同步发电机，其输出电压由励磁系统来控制，电能经过输电线路分配到负荷中心。

图4-1为电能的产生环节：水能机械能电能图1-1 电能的产生环节NES5100发电机励磁调节器适用于各种方式的可控硅励磁系统，适用10MW 到1000MW 各种容量机组。

典型的励磁方式如下：1、自并励励磁系统，如图1－2；2、自复励励磁系统；3、两机他励可控硅励磁系统；4、三机励磁系统；5、无刷励磁系统；可根据实际工程设计出具体的实际方案。

TC5510/TC5522/TC5530/TC5522R/TC5530R运动控制器（步进电机控制器）说明书正视图全图左视图后视图右视图TC55-MOD全图注：TC55系列产品，面板尺寸及外壳面膜完全一致，TC55-MOD为选配产品一、概述篇 (3)二、连接篇 (5)三、操作篇 (7)1.自动执行 (11)1.1实际运行 (11)1.2空运行 (11)1.3单步执行 (12)1.4终止程序 (12)2手动操作 (13)2.1手动高速 (13)2.2点动操作 (14)2.3回程序零 (14)2.4回机械零 (14)3程序管理 (16)3.1程序编辑 (16)3.2程序读入 (18)3.3程序删除 (19)3.4程序保存 (20)4参数设置 (20)4.2系统自检 (23)4.3 IO设置 (27)4.4用户管理 (29)四、编程篇 (30)五、附录篇 (52)一、概述篇TC55面板型运动控制器（数控系统）采用高性能32位CPU，驱动装置采用细分步进电机或交流伺服电机，配备液晶显示器，全封闭触摸式操作键盘。

该系统具有可靠性高，精度高，噪音小，操作方便等特点。

本控制器可控制1-3个电机运动，可实现点位、直线插补、圆弧插补等操作。

具有循环、跳转及简易PLC等功能。

简单、清晰的参数带给您方便和快捷的操作。

输入/输出的设置功能可方便您的使用和维修，适用于各类的1-3轴运动装置。

产品特点开机画面可自行修改控制器或上位计算机双模式编程独立24V电源反接保护IO光耦隔离输出短接保护手动正反转可同步外部开关控制简易PLC逻辑参数区密码可设定适用产品类型●数控钻床系统、数控车床系统、数控铣床系统、数控磨床系统●裁剪机控制系统、切割机控制系统、焊接控制系统、点胶机控制系统、送料控制系统●位移台、一维控制平台、二维控制平台、三维控制平台●螺纹机控制系统、锁螺丝机控制系统●喷涂生产线控制系统、装配生产线控制系统、记米器控制系统技术特点●自动执行：可实现实际运行、空运行、单段执行、终止程序、启动和暂停功能●手动操作：可实现手动高、低速、点动操作、回程序零、回机械零等操作。

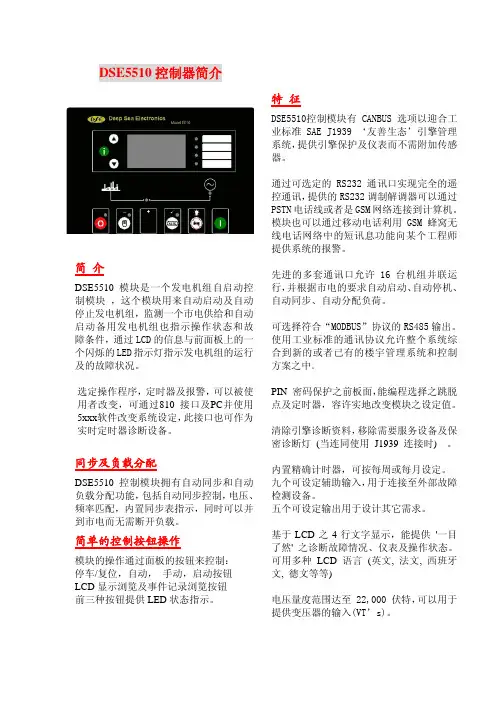

5510控制器说明书1.概述Deepsea5510模块可以满足工业上最复杂性技术要求。

它用于控制发电机的启动和停机，通过手动或自动给发电机加负载。

控制器利用自带的同步，电压分配和相应的功能来调节市电（稳定发电机输出）。

5510还能用于匹配其他5510负载分配控制器。

5510可以作为单独的系统连接多达16台设置，并进行负载分配。

另外，当它用于连接5560模块时还能调节市电的供给。

5510模块能够监控发动机，显示操作情况内置全能的微处理器的模块具备如下功能特点：·图标LCD多种语言显示·发动机参数监测·功率测量·通讯能力（RS485或RS232包括GSM/SMS功能）·检查同步能力·自动同步能力·负载分配/控制能力·警报或不同功能范围所需的全配置式输入·使用继电器提供大范围的输出功能·前面板操作参数配置2.控制器外形结构与接线2.1详细尺寸注意:此控制器的机壳必须接大地,良好的低阻抗接地可以减小电力系统振荡和暂态过程对仪表的冲击.直流电源 -V E(12 O R 24 V D C )直流电源 +V E注意：10-18号端子是用户自定义输入端，6，7，8端子为自定义输出端，出厂前都已设置好，在没有专业人士指导下，请勿接线。

3操作面版整个操作面版分三部分：测量参数LCD显示，操作开关和运行状态发光二极管指示。

上下翻滚键液晶显示自定义指示灯记事本按键自定义文本合闸按钮分闸按钮带载指示发电指示停止/复位手动自动消音/指示灯按键启动3.1液晶显示及控制键LCD能同时显示多行数据信息，且LCD增加背光功能，令操作者能在白天或黑暗都能清楚看到信息，在任意键后一定时间自动关闭背光。

液晶显示（LCD）及其控制键为操作者提供一个友好的操作界面，方便操作者读取信息和设定运行参数。

注意：发电机和市电按键都只能在手动状态。

4控制与操作说明下面将对具有标准装置的模块程序进行详细说明。

NES5100励磁调节器用户指南第二章硬件配置南瑞集团电气控制分公司2006年8月目录2. 硬件配置 (1)2.1 为什么你应当阅读本章 (1)2.2 NES5100调节器硬件配置 (1)2.2.1 方框图 (1)2.2.2 概述 (3)2.2.3 硬件功能及配置 (3)2.3 安全事项 (9)2. 硬件配置2.1 为什么你应当阅读本章在本章，你将看到有关NES5100励磁调节装置主要技术要求的信息。

此外，我们将详细地叙述NES5100励磁调节装置内所有设备的配置和设定。

2.2 NES5100调节器硬件配置2.2.1 方框图图2-1 表示NES5100调节器单套的单板插件组合示意图：图2-1 NES5100调节器单通道的单板插件组合示意图图2-1中，单板的名称见表2-1：表2-1：单板的名称NES5100调节器硬件框图如图2-2，通常情况下每一个通道配一组互感器，图中未画出另一组互感器。

图2－2双自动通道和独立的手动通道控制器NES5100调节器局域结构方框图如图2-3：图2-3 NES5100调节器局域结构方框图2.2.2 概述NES5100调节器的自动通道有电压给定和电流给定两个给定单元，分别用于恒机端电压调节和恒励磁电流调节。

恒机端电压调节称为A VR调节方式，恒励磁电流调节称为FCR调节方式。

发电机起励建压后，两种运行方式是相互跟踪的，即备用方式跟踪运行方式，跟踪的依据是两种调节输出相等，且这种跟踪关系是不能人工解除的。

两种运行方式可以人工切换，有些情况下如PT故障也会自动切换。

NES5100调节器还有一个独立的手动通道，从硬件通道到软件功能配置都是独立的，运行中当自动通道故障或人工切换，调节器能切换到手动通道运行。

在运行中，两个自动通道之中的一个处于备用方式。

通道之间的切换是自动和无扰动的。

2.2.3 硬件功能及配置2.2.3.1 EX01 脉冲电源板EX01 脉冲电源板用来提供脉冲输出的正24V电源，方框图和视图如图2-1：V/11V图2-1 EX01脉冲电源板方框图和视图为了保证励磁系统的可靠性，EX01 脉冲电源板是请专业厂家特制，按照军工标准设计的开关电源，另外在板件结构上也充分考虑了防电磁干扰、防尘和散热，通过了严酷的EMC测试和高温湿热测试。

隆鹏手提发电机控制器说明书一、产品概述隆鹏手提发电机控制器是一种用于控制手提发电机工作的设备，通过控制器的操作，用户可以对发电机进行启动、停止、调节功率等操作。

本说明书将详细介绍隆鹏手提发电机控制器的使用方法和注意事项，帮助用户正确使用和维护设备。

二、产品特点1. 灵活便捷：隆鹏手提发电机控制器小巧轻便，易于携带，方便用户在不同环境中使用。

2. 操作简单：通过控制器上的按钮和旋钮，用户可以轻松实现发电机的启动、停止和功率调节等功能。

3. 安全可靠：控制器采用先进的电路设计和防护措施，能够有效保护发电机和用户的安全。

4. 多功能性：控制器支持多种工作模式，用户可以根据需要选择不同的模式，满足不同的用电需求。

三、使用方法1. 连接电源：将发电机的电源线插入控制器的电源接口，并将控制器的电源线插入电源插座，确保电源连接正确。

2. 启动发电机：按下控制器上的启动按钮，发电机将开始工作，并通过控制器进行电流和功率的调节。

3. 调节功率：通过控制器上的旋钮，用户可以调节发电机的输出功率，满足不同的用电需求。

4. 停止发电机：按下控制器上的停止按钮，发电机将停止工作，并断开电源连接。

5. 注意事项：使用过程中请注意安全，确保发电机和控制器处于稳定的工作状态，避免发生意外事故。

四、注意事项1. 使用前请仔细阅读本说明书，并按照说明书的要求正确操作。

2. 使用时请确保发电机和控制器处于稳定的工作环境，避免发生意外事故。

3. 使用过程中请注意观察发电机和控制器的工作状态，如发现异常情况，请及时停止使用并联系售后服务。

4. 请勿将控制器置于高温、潮湿或有腐蚀性气体的环境中，以免影响设备的正常使用寿命。

5. 请勿随意更改控制器的内部结构或尝试修理，以免造成设备损坏或人身安全风险。

6. 长时间不使用时，请将控制器断开电源并存放在干燥通风的地方，以延长设备的使用寿命。

五、售后服务如果您在使用隆鹏手提发电机控制器的过程中遇到任何问题，或对产品有任何建议或意见，请及时联系我们的售后服务团队。
