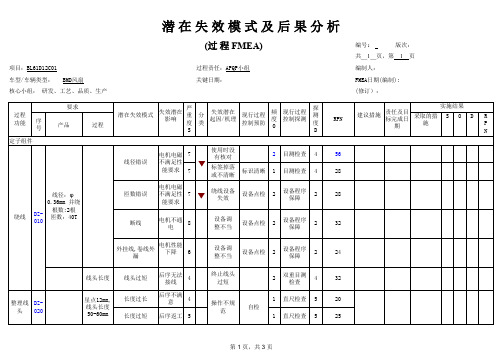

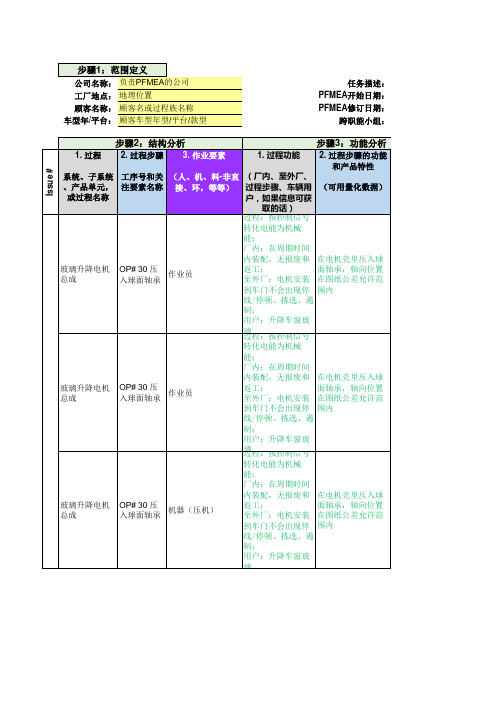

pfmea分析表PFMEA分析表1. 产品或过程名称：2. 产品或过程号码：3. PFMEA 表的版本号：4. 文档所有者：5. 地点：6. 审核的日期：7. 摘要：本 PFMEA 表用于分析可能的失效模式和效应，即失效模式和效应分析（PFMEA）。
该表用于识别和评估风险，并确定预防和纠正措施以减少或消除失效。
该表应在设计，制造或仿真阶段完成。
8. 分析团队：分析团队应包含所有相关的相关人员，并且应包括：- 产品工程师- 质量主管- 制造工艺主管- 安全主管- 故障分析师- 设计负责人- 制造工程师- 客户服务代表9. 步骤：步骤1：识别过程、组件或子组件- 识别过程、组件或子组件，该过程对产品性能，质量和可靠性的影响最大- 如果有多个过程，组件或子组件，请在单独的表中进行分析步骤2：确定失效模式- 对于每个识别的过程、组件或子组件，列出可能的失效模式步骤3：确定失效效应- 确定每种失效模式的影响，包括可能导致的产品或过程故障、风险和/或安全问题步骤4：确定失效严重性（S）- 确定失效对于产品功能和可靠性的影响严重性级别为S步骤5：确定失效发生概率（O）- 确定失效的发生概率级别为O步骤6：确定失效检出度（D）- 确定失效的检出度级别为D步骤7：计算风险优先级数（RPN）- 计算风险优先级数（RPN），即 RPN = S × O × D步骤8：制定预防和纠正措施- 针对高优先级数（RPN）的失效模式制定预防和纠正措施步骤9：跟踪措施有效性- 跟踪预防和纠正措施的实施，以确保其有效性。
10. 列举本文档所涉及简要注释如下：- 失效模式和效应分析（PFMEA）：用于确定可能的失效模式和效应并采取纠正措施的过程。
- 风险优先级数（RPN）： PFMEA 表中计算风险的指标。
RPN = S × O × D。
11. 列举如下本文档所涉及的法律名词及注释：无总结本文介绍了 PFMEA 分析表，该表用于识别和评估风险，并确定预防和纠正措施以减少或消除失效。
PFMEA分析范例1. 引言PFMEA（Process Failure Mode and Effects Analysis）是一种常用的质量管理工具，用于识别和评估制造过程中存在的潜在故障模式及其对产品质量的影响。
本文将通过一个实例来展示PFMEA分析的过程和方法。
2. 实例描述假设我们正在开发一种新型电动汽车电池组装工艺，并希望通过PFMEA分析来发现潜在的故障模式并采取相应的措施预防。
3. PFMEA步骤3.1 选择分析范围首先，我们需要确定要分析的工艺范围。
在本例中，我们选择了电动汽车电池组装工艺中的关键步骤：电池包装、电池连接和充电检测。
3.2 收集工艺信息接下来，我们收集与每个工艺步骤相关的信息，包括工艺流程、设备、材料和人员等。
针对电池包装步骤，我们列出了以下信息： - 工艺流程：电芯装载、包装封装- 设备：电芯装载机、包装机- 材料：电芯、包装材料- 人员：操作工、质检员3.3 识别故障模式在此步骤中，我们识别潜在的故障模式，即制造过程中可能发生的问题。
针对电池包装步骤，我们列出了以下故障模式： - 电芯装载不准确- 包装封装不牢固3.4 评估故障影响在此步骤中，我们评估每个故障模式对产品质量的影响程度。
针对电芯装载不准确这一故障模式，我们评估了以下影响： - 电池运行时间缩短- 电池性能下降3.5 评估故障原因在此步骤中，我们分析导致每个故障模式出现的可能原因。
针对电芯装载不准确这一故障模式，可能的原因包括：- 操作工技能不熟练- 设备故障3.6 识别和实施控制措施在此步骤中，我们确定并实施控制措施以防止故障模式的发生。
针对电芯装载不准确这一故障模式，可能的控制措施包括： - 培训操作工，提高技能水平- 定期维护设备，确保其正常运行3.7 重新评估和更新PFMEA最后，我们重新评估已实施的控制措施并更新PFMEA表格。
如果控制措施有效，我们将确认问题得到了解决。
如果问题仍存在，我们需要重新评估并采取进一步的纠正措施。
