给排水设计施工图说明及图例
- 格式:doc
- 大小:125.00 KB
- 文档页数:8
设备专业施工图设计说明给排水专业施工图设计说明目录第一章总则1.1. 工程设计依据1.2. 工程概况1.3. 设计原则1.4. 设计范围1.5. 定义1.6. 设计协调1.7. 图纸标注单位说明第二章制图说明2.1. 建筑分区说明2.2. 图纸编号说明2.3. 图纸比例说明2.4. 设备编号说明2.5. 系统、立管、空调风口、电动风阀及自控阀等编号说明第三章初步设计说明3.1. 室外管线3.2. 给水排水3.2.1 给水3.2.1.1 生活给水3.2.1.2 消防给水3.2.1.3 生活饮用水系统3.2.1.4 其它给水3.2.2 中水3.2.3 排水3.3. 空调、采暖、通风3.3.1 设计参数及设计标准3.3.2 室内负荷计算总量3.3.3 空调采暖方案3.3.4 空调冷热源3.3.5 空调采暖冷热水系统3.3.6 室内气流组织3.3.7 通风系统3.4. 动力3.5. 自动监控要求3.6. 建筑能耗计量3.7. 消防设计专篇3.7.1 消防用水量3.7.2 消防储水池3.7.3 室外消火栓系统3.7.4 室内消火栓系统3.7.5 自动喷水灭火系统3.7.5.1 湿式系统及预作用式系统3.7.5.2 大空间智能型主动喷水灭火系统3.7.6 机械加压送风防烟系统3.7.7 机械排烟系统3.7.8 空调通风系统防火措施3.7.9 其他防火系统3.8 环保设计专篇3.8.1 噪声控制3.8.2 室内环境3.8.3 污水处理3.8.4 废气排放3.9 卫生防疫专篇3.10 节水设计专篇3.11 节能设计专篇第四章施工说明4.1. 管材及做法4.2. 保温材料及做法4.3. 阀门配件及做法4.4. 系统工作压力、试验压力4.5. 防腐、冲洗4.6. 支吊架4.7. 其它第一章总则1.1 工程设计依据:本工程设计执行国家现行建筑设计规范、规程、标准、通用图集及建设部、郑州市有关规定,主要包括(但不限于):设备专业施工图设计说明设备专业施工图设计说明工程设计依据-标准图、通用图集(一)设备专业施工图设计说明工程设计依据-标准图、通用图集(二)设备专业施工图设计说明1.2 工程概况―商业‖ 项目位于河南。

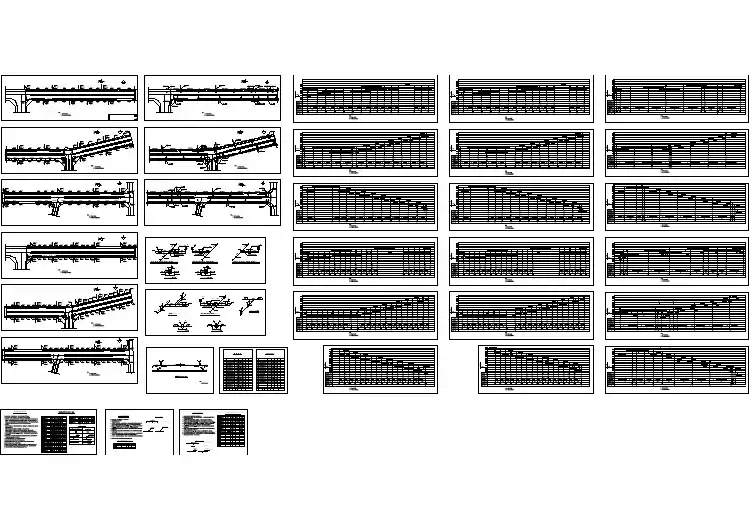

排水工程设计说明1、设计依据本次排水工程设计依据为:(1)工程项目区修测电子地形图1:500;(2)《项目区域现状管线探测资料》2、采用的主要规范和标准1、《室外排水设计规范》GB50014-20162、《给水排水工程构筑物结构设计规范》GB50069-20163、《混凝土结构设计规范》GB50010-20104、《城市工程管线规划规范》GB50289-20165、《城市道路设计规范》CJJ37-20166、《给排水管道施工及验收规范》GB50268-20087、《市政公用工程设计文件编制深度的规定》(2013年版)3、计算公式与设计参数采用某市暴雨强度公式(参照各城市标准)q=2995.282(1+0.634LgTe)(t+9.587)0.776t=t1+t2其中:Te——设计暴雨重现期,取3年;t——降雨历时(min),取15分钟;雨水流量计算公式Q=q*£*F其中:Q——雨水设计流量(L/S)q——设计暴雨强度(L/S*ha)£——径流系数,南北两侧均取0.85F——汇水面积(ha)排水管道设计参数V=1nR23I12其中:V——流速(m/S)R——水力半径(m)-I——水力坡降n——粗糙系数(污水管道采用UPVC或者PE双壁波纹管取0.010;雨水管道采用混凝土或钢筋混凝土管取0.0135)。
4、设计概述本次排水工程设计主要内容为道路沿线雨污水管道设计;桩号K0+000~K0+043雨水管道单侧布置于道路西侧,桩号K0+043~K0+099雨水管道单侧布置于道路南侧,管径DN500~DN600,桩号K0+000~K0+043污水管道单侧布置于道路西侧,桩号K0+043~K0+088污水管道单侧布置于道路南侧,管径DN400,管道具体位置详见管综标准横断面图。
(1)雨水部分:本次雨水管道设计结合新建道路坡度,设置一条DN500~DN600的雨水管道收纳道路及沿线片区的雨水。
第一段:桩号K0+099至桩号K0+043,雨水走向由东向西,雨水管径DN500。

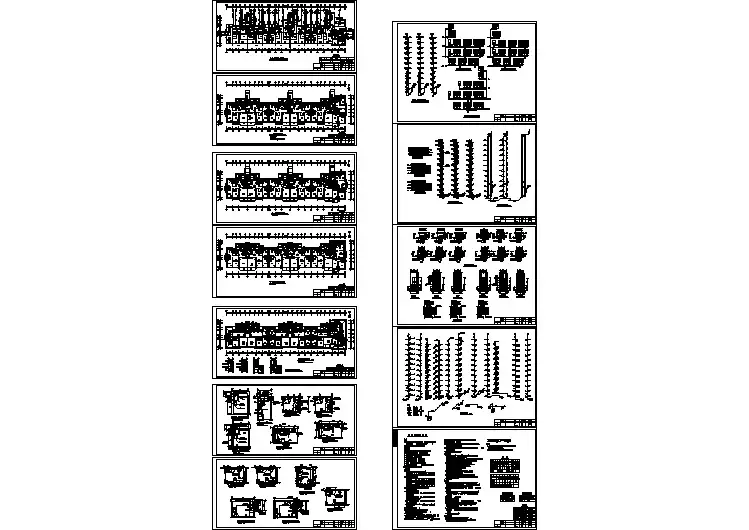

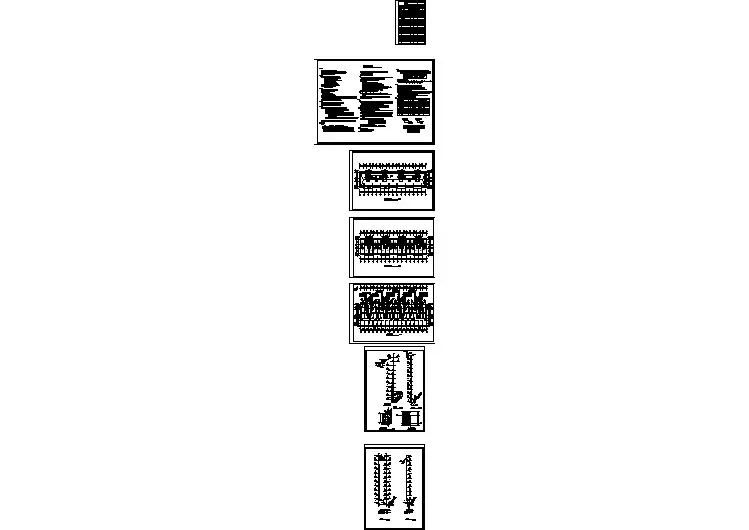

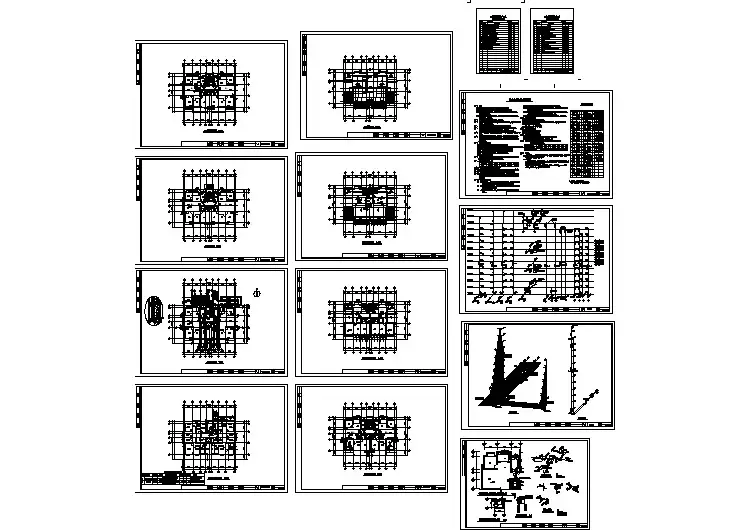

给排水设计施工图说明及图例一、工程概况本工程为新疆老年社会福利园区民政设施建设项目,总用地面积10.29公顷,建筑总面积10.17万㎡,其中地上总建筑面积为8.13万㎡,地下总建筑2.04万㎡,主要建设用于老年人生活与活动的老年康复中心(老年病医院)(02#),(07#)、门卫(08#)等业务用房,同时设有地下能源中心,地下车库,风雨连廊,室外活动场,绿地,地面停车场等配套设施。
其中老年康复中心(老年病医院)(02#)包括门诊楼(02A#)和病房楼(02B#)各1栋,门诊楼地上4层,地下1层,总建筑面积10670㎡。
病房楼地上7层,地下1层,总建筑面积11750㎡。
老年活动中心及日间照料护理实训基地(03#)主楼地上8层,裙房地上2层,地下1层,为园区最高建筑,建筑高度32.290(至平屋面建筑面层的高度),地上总建筑面积13107㎡,园区生活服务中心(04#)地上3层,地下1层,地上总建筑面积5357㎡。
行政及接待中心(05#)地上4层,地下1层,地上总建筑面积2886㎡。
老年公寓(07#)地上6-9层,共8栋,总建筑面积37342㎡。
门卫(08#)地上1层,共3栋,总建筑面积154㎡。
老年康复中心(老年病医院)(02#)建筑高度32.29m,三栋老年公寓(9F)的建筑高度27.85m,属于二类高层建筑设计耐火等级为二级,地下部分为一级。
其他建筑属于多层或低层建筑,设计耐火等级为二级,地下部分为一级。
岩土工程勘察报告建议场地为1级(轻微)非自重湿陷性黄土,在建筑物基础埋深范围内,应挖除。
在建筑物基础埋深范围内按1级非自重湿陷性黄土场地设防,本次仅老年公寓(07#)地上6-9层,共8栋,总建筑面积37342㎡的设计。
二、设计范围室内给排水及消防给水设计。
三、设计依据1、国家建设及当地现行的规范,规程a.《建筑给排水设计规范》GB50015-2003(2009版)b.《建筑设计防火规范》GB50016-2006c.《汽车库、修车库、停车场设计防火规范》GB50067-97d.《自动喷水灭火系统设计规范》GB50084-2001(2005版)e.《自动喷水灭火系统施工及验收规范》GB50261-2005f.《建筑灭火器配置设计规范》GB50140-2005g.《室外排水设计规范》GB50014-2006(2011版)h.《民用建筑节水设计标准》GB50555-2010i.《生活饮用水卫生标准》GB5749-2006j.《游泳池给水排水工程技术规程》CJJ122-2008k.《室外排水设计规范》GB50014-2006(2011版)l.《城镇给水排水技术规范》GB50778-2012m.《湿陷性黄土地区建筑规范》GB50025-2004n.《高层民用四、给水系统(一)、冷水系统1、整个基地给水系统从竖向按高度21米及以下地区为低区,21米及以上为高区,横向上按单体分区。
给排水设计施工图说明及图例一、工程概况本工程为新疆老年社会福利园区民政设施建设项目,总用地面积10.29公顷,建筑总面积10.17万㎡,其中地上总建筑面积为8.13万㎡,地下总建筑2.04万㎡,主要建设用于老年人生活与活动的老年康复中心(老年病医院)(02#),(07#)、门卫(08#)等业务用房,同时设有地下能源中心,地下车库,风雨连廊,室外活动场,绿地,地面停车场等配套设施。
其中老年康复中心(老年病医院)(02#)包括门诊楼(02A#)和病房楼(02B#)各1栋,门诊楼地上4层,地下1层,总建筑面积10670㎡。
病房楼地上7层,地下1层,总建筑面积11750㎡。
老年活动中心及日间照料护理实训基地(03#)主楼地上8层,裙房地上2层,地下1层,为园区最高建筑,建筑高度32.290(至平屋面建筑面层的高度),地上总建筑面积13107㎡,园区生活服务中心(04#)地上3层,地下1层,地上总建筑面积5357㎡。
行政及接待中心(05#)地上4层,地下1层,地上总建筑面积2886㎡。
老年公寓(07#)地上6-9层,共8栋,总建筑面积37342㎡。
门卫(08#)地上1层,共3栋,总建筑面积154㎡。
老年康复中心(老年病医院)(02#)建筑高度32.29m,三栋老年公寓(9F)的建筑高度27.85m,属于二类高层建筑设计耐火等级为二级,地下部分为一级。
其他建筑属于多层或低层建筑,设计耐火等级为二级,地下部分为一级。
岩土工程勘察报告建议场地为1级(轻微)非自重湿陷性黄土,在建筑物基础埋深范围内,应挖除。
在建筑物基础埋深范围内按1级非自重湿陷性黄土场地设防,本次仅老年公寓(07#)地上6-9层,共8栋,总建筑面积37342㎡的设计。
二、设计范围室内给排水及消防给水设计。
三、设计依据1、国家建设及当地现行的规范,规程a.《建筑给排水设计规范》GB50015-2003(2009版)b.《建筑设计防火规范》GB50016-2006c.《汽车库、修车库、停车场设计防火规范》GB50067-97d.《自动喷水灭火系统设计规范》GB50084-2001(2005版)e.《自动喷水灭火系统施工及验收规范》GB50261-2005f.《建筑灭火器配置设计规范》GB50140-2005g.《室外排水设计规范》GB50014-2006(2011版)h.《民用建筑节水设计标准》GB50555-2010i.《生活饮用水卫生标准》GB5749-2006j.《游泳池给水排水工程技术规程》CJJ122-2008k.《室外排水设计规范》GB50014-2006(2011版)l.《城镇给水排水技术规范》GB50778-2012m.《湿陷性黄土地区建筑规范》GB50025-2004n.《高层民用四、给水系统(一)、冷水系统1、整个基地给水系统从竖向按高度21米及以下地区为低区,21米及以上为高区,横向上按单体分区。
生活给水采用市政管网径直供(市政水压0.80Mpa),超压部分经减压后供应,控制每个供水点压力大于0.10Mpa且小于0.20Mpa。
2、医院最高日生活用水量207.9m³/d。
最大时生活用水量21.1 m³/h。
养老院最高日生活用水量482.3m³/d。
最大时生活用水量55.7 m³/h。
其中8栋老年公寓最高日生活用水量79.2m³/d。
最大时生活用水量8.3m³/h。
(二)、热水系统1、供水范围:各厨房、小卫生间洗脸盆及各种淋浴用水。
2、总热水用水量(按60℃计)老年病医院最高日热水用量N=33.1 m³/d,小时热水用量N=3.3m³/h,设计日耗热量2117KW,设计小时耗热量291KW。
养老院高日热水用量N=102.2m³/d,小时热水用量N=12.1m³/h,设计日耗热量2725KW,设计小时耗热量847KW。
其中8栋老年公寓最高日生活用水量39.6 m³/d。
最大时生活用水量5 m³/h。
a、老年病医院热源所需热量为27.5万大卡/小时b、养老院热源所需热量为80.1万大卡/小时c、游泳池(预留)加热系统的第一次加热所需热量:48小时加热周期,所需热量为40万大卡/小时,游泳池日常恒温所需热量:20万大卡/小时(估算)3、供水方式:采用下供下回立管全机械循环系统。
4、热源:热水由设于地下一层水泵房内的浮动盘管水一一水换热器产生,热水箱总容积为135m³,热源采用天燃气锅炉产生的热水,供回水温度为95℃/70℃。
(三)、其他要求1、冷水给水管道采用PP-R(S5系列)塑料冷水管及管配件,热水给水管道采用PP-R(S3.2系列)塑料冷水管及管配件;根据国标02SS405-2设置管道伸缩补偿措施。
2、管径DN≤50mm,采用全铜球阀,管径DN>50mm采用蝶阀,公称压力P=1.6Mpa。
3、热水管采用40mm聚乙烯发泡管保温,外包0.22mm聚氯乙烯膜;室内公共部位明露给水管,消防管采用15mm聚乙烯发泡管保温,外包0.18mm聚氯乙烯膜;室外明露给水管、消防管采用30mm聚乙烯发泡管保温,玻璃布包封,外加玻璃钢薄板保护层,热水横管坡度为0.2%,坡向热水总管。
4、所有水箱溢流管及排入集水井、明沟的泄水管均设防虫网罩,所有水箱人孔盖板需加锁。
所有不锈钢组合水箱内外均需设爬梯。
5、本设计给水管管径均采用公称直径表示,其余塑料管外径对比关系如下:DN15-De20 DN20-De25 DN25-De32 DN32-De40 DN40-De50 DN50-De63 DN70-De75 DN80-De90 DN100-De1106、所有水箱溢流管及排入集水井、明沟的泄水管均设防虫网罩,所有水箱人孔盖板需加锁。
7、生活给水系统的水质,应符合国家标准《生活饮用水卫生标准》GB5749-2006的要求五、消防系统基地内消防统一考虑,消防水池水泵房均设置于老年活动中心及日间护理实训基地地下室消防水池水泵房,在基地内形成管网供给个单体建筑,初门卫等体积小于5000m³的建筑外一一即:中老年公寓及老年公寓(6F-7F等五栋),其余设置集中空调系统的建筑及三栋老年公寓均设置室外消火栓系统、喷淋系统。
在老年活动中心及日间护理实训基地地下一层集中水泵房设置576立方消防水池(储存消防水524m³,冷却水52m³)及消防水泵房(储存了基地内室内外用水量之和最大建筑的二小时室内外消防用水及加老年活动中心及日间照料护理实训基地的一小时喷淋用水),内设置消火栓主泵(二台,一用一备),喷淋主泵(三台,二用一备)。
基地内唯一高层建筑1-1#楼室外消防用水由消防取水口及市政管网同时提供,其他建筑的室内外消火栓由市政管网供给(市政二路供水),在基地的最高建筑-本建筑屋顶设置高位消防水箱,贮藏18立方米消防水量,保证10min水量及压力,高层压力不足,消火栓及喷淋系统局部设置稳压设备。
1、老年公寓楼取大值室内外消火栓水量分别为20L/S(6-7F公寓室内外消火栓水量分别为15L/S和20L/S,9F公寓室内外消火栓水量分别为20L/S和20L/S。
室内每根消防竖管的最小流量10L/S,每支水枪最小流量5 L/S)同一时间火灾次数按1考虑,火灾延续时间T=2hr。
水泵房外设2套消火栓水泵接合器。
2、整个消火栓系统竖向不区分,横向按单体建筑分区,采用临时加压系统。
3、各处均设置消火栓箱,内设DN65消火栓一只,DN65长度为25m衬胶水龙带一条,QZ19型直流水枪一支,消防软管卷盘25M,各标注处按严重危险级配置MF/ABC3(5KG储压式)磷酸铵盐干粉手提式灭火器,没出二具。
4、消火栓栓口离地1.10米,设计控制消火栓出口动压力不超过0.50Mpa,超过0.50Mpa的消火栓采用减压孔板减压。
5、消火栓箱安装详见新02S6,各层平面中嵌在防火墙上的消防箱背部由建筑采取措施,保证耐火级别。
6、消防系统采用公称压力P=1.6Mpa涡轮启动蝶阀(水泵吸水管处除外,采用闸阀),并有明显启闭装置。
7、自动喷淋灭火系统设计除中心老年公寓及老年公寓(6F,7F等五幢)外均设自动喷水灭火系统(1)保护范围:除不宜直接用水灭火处均设喷洒头保护。
(2)设计参数(2-1)地下车库按中危Ⅱ级设计,库房按仓库危Ⅰ级(堆垛储物,储物高度小于等于 3.5米)设计;其余均按中危Ⅰ级设计(分普通中危Ⅰ级及高大净空场所中危Ⅰ级)(2-2)设计参数普通中危Ⅰ级,喷水强度:6L/min.㎡,作用面积:160㎡;流量为21L/s高大净空场所中危Ⅰ级(指影视欣赏厅等净空高度在8-12米之间的部分),喷水强度:6L/min.㎡,作用面积:260㎡;流量为40L/s中危Ⅱ级,喷水强度:8L/min.㎡,作用面积:160㎡;流量为30L/s仓库危Ⅰ级,喷水强度:8L/min.㎡,作用面积:160㎡;流量为30L/s持续喷水时间:为1h;喷洒头工作压力不小于0.05Mpa。
喷淋系统用水量取40L/S(考虑了各种情况用水,取大值)。
火灾延续时间T=1hr。
1小时自动喷淋用水由喷淋泵房从消防水池抽取,喷淋加压泵集中设置在老年活动及日间料理护理实训基地地下一层集中设置消防水泵房。
8、本地块各建筑系统按规范要求分区:详见自动喷淋系统图。
分区的原则按每组报警阀控制喷头数,湿式系统不超过800只,每个报警阀最高与最低喷头的高度差为<55米。
9、除厨房局部采用93℃K=80喷头,其余部位采用68℃K=80直立型、下垂或装饰性喷头,喷头连支管为DN25,水流指示器前采用监控阀。
1)、有吊顶部位采用装饰型闭式喷头2)、无吊顶的部位或装设通透性吊顶部位设置直立式喷头,其溅水盘与顶板的距离,不应小于75mm,且不应大于150mm。
当通风管道,排管,桥架等障碍物的宽度大于1.2米时,其下方应增设喷头,当在梁间布置喷头时确有困难,距离不应大于550mm自动喷水湿式系统工作原理图3)、吊顶内净空高度大于800mm的场所均设吊顶喷头,吊顶内喷头采用直立型直立式喷头4)、所有喷头位置仅供参考,待装修确定后另行出图(办公室是暂按封闭石膏板吊顶考虑)10、喷淋横管坡度为0.2%,坡向放水立管。
11、湿式报警阀安装详见新02S6,阀前后采用监控阀,系统工作原理如图:12、消火栓管道DN<100采用内外热镀锌钢管,丝扣连接,DN≥100采用内外热镀锌无缝钢管,沟槽连接。
喷淋管道DN<100采用内外热镀锌钢管,丝扣连接,DN≥100采用内外热镀锌无缝钢管,分段用法兰连接或沟槽连接;水平管道上法兰间的管道长度不大于20米;立管上的法兰距离,不应跨越3个以上楼层。
