给排水工程图例符号

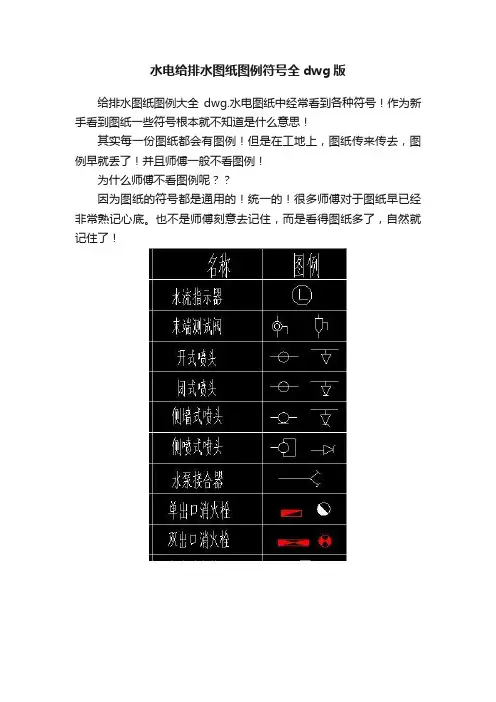

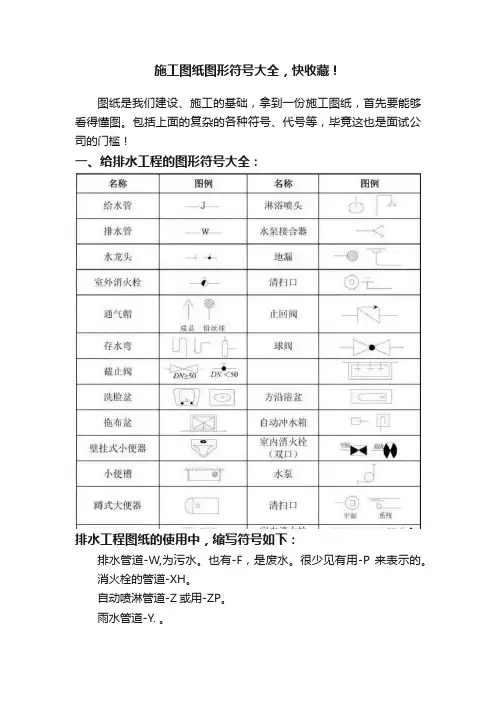

施工图纸图形符号大全，快收藏！
图纸是我们建设、施工的基础，拿到一份施工图纸，首先要能够看得懂图。

包括上面的复杂的各种符号、代号等，毕竟这也是面试公司的门槛！
一、给排水工程的图形符号大全：
排水工程图纸的使用中，缩写符号如下：
排水管道-W,为污水。

也有-F，是废水。

很少见有用-P 来表示的。

消火栓的管道-XH。

自动喷淋管道-Z或用-ZP。

雨水管道-Y. 。

采暖管道-R，通常实线表示供水管，虚线来表示回水管。

压力排水-PY。

冷凝水管道-N。

管道立管-L. 。

另外设备的型号字母有：
Q-流量或风量 H-扬程 N-功率 P-压力 QW-潜污泵其他阀门、器具类的都用图形来区分。

JL-给水管；WL-污水管；YL-雨水管；RJL-热给水；RHL-热回水。

二、常用建筑材料的示例图
三、常用建筑构造的示例图
四、常用建筑的构件代号含义大全
五、其他专业图纸的一些代号大全。

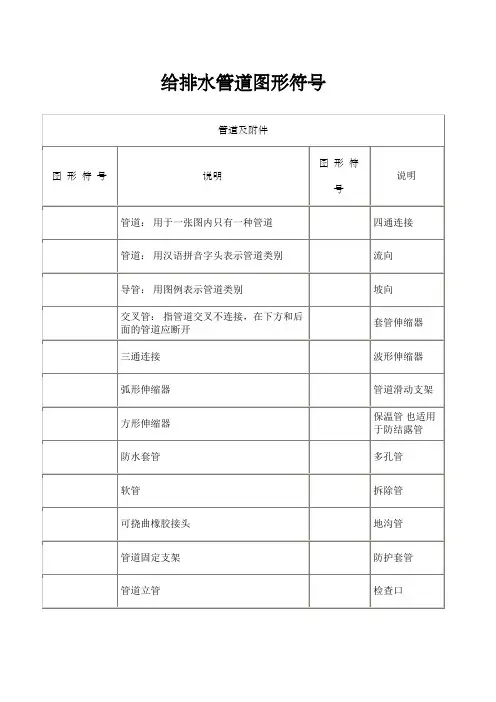

给排水管道图形符号
管道及附件
软管 可挠曲橡胶接头 管道固定支架 管道立管 排水明沟 排水暗沟 弯折管 弯折管 U1 存水弯 方型地漏 自动冲洗箱 □3— [p 表示管道向后弯90 ° 表示管道向前弯90 ° 管道的连接 图形符号 说明 XXX 拆除管 tt 法兰连接 承插连接
管堵 图形符号 地沟管 防护套管 检查口 清扫口 通气帽 雨水斗 排水漏斗 圆形地漏 阀门套筒 挡墩 说明 活接头 转动接头 管接头
法兰堵盖偏心异径管
异径管乙字管喇叭口1 応
弯官
正三通
斜三通
正四通
斜四通4
螺纹连接
温度调节阀1i弹簧安全阀
禺压力调节阀平衡锤安全阀
电磁阀© Q自动排气阀
止回阀浮球阀
气开隔膜阀t3a气闭隔膜阀
4 延时自闭冲洗阀p脚踏开关
放水龙头111疏水器
皮带龙头—室外消火栓
洒水龙头—0室内消火栓（单口）■缶化验龙头T室内消火栓（双口）肘式开关r水泵接合器
消防喷头（开式）Q .
消防报警阀
消防喷头（闭式）
卫生器具及水池
图形符号说明图形符号说明
n水盆水纸
立式洗脸盆
用于一张图只有一。

管道系统常用符号
给排水常用代号：
L-管道立管,
JL-给水立管，
WL-污水立管，
YL-雨水立管，
RJL-热给立管，
RHL-热回立管。

如果分高低区通常用首字母表示即高区-G，低区-D。

排水的图纸中，缩写符号含义:
J-给水管道，排水管道(很少见有用-P表示的),W-污水, F-废水，Y-雨水。

R-采暖管道，PY-压力排水，N-冷凝水管道。

一般实线表示供水管，虚线表示回水管。

其他阀门、器具之类的都是用图形区分。

消火栓管道-XH:
自动喷淋管道-Z或者-ZP.
另外设备的型号字母：
QW-潜污泵。

Q-流量或者风量,H-扬程。

N-功率,P-压力。

给排水工程施工符号一、工程概况给排水工程施工符号是在给排水工程施工图纸上标注的一种符号，用于标示和说明给排水工程中各种管道、设备、阀门等的位置、数量、规格、材质、安装方式等信息。

给排水工程施工符号规范和统一，对于施工单位的施工操作、材料采购、设备安装等具有指导作用，有助于提高工程的质量和效率。

二、常见的给排水工程施工符号1. 管道符号（1）直管一般用直线表示，如图1-1所示：图1-1 直管符号（2）弯头表示管道转弯处，弯头的角度和半径可以有不同的表示方式，如图1-2所示：图1-2 弯头符号（3）三通用来表示三条管道的汇合处，如图1-3所示：图1-3 三通符号（4）四通用来表示四条管道的汇合处，如图1-4所示：图1-4 四通符号（5）阀门表示管道上的阀门，不同类型的阀门用不同的符号表示，如图1-5所示：图1-5 阀门符号2. 设备符号（1）水泵表示给水系统或排水系统中的水泵，不同类型的水泵用不同的符号表示，如图2-1所示：图2-1 水泵符号（2）水箱表示给水系统或排水系统中的水箱，如图2-2所示：图2-2 水箱符号（3）水表表示给水系统中的水表，如图2-3所示：图2-3 水表符号（4）排水泵表示排水系统中的排水泵，如图2-4所示：图2-4 排水泵符号（5）泄水阀表示排水系统中的泄水阀，如图2-5所示：图2-5 泄水阀符号3. 材料符号（1）碎石用来表示给排水管道下的碎石填料，如图3-1所示：图3-1 碎石填料符号（2）水泥用来表示给排水管道中的水泥砂浆，如图3-2所示：图3-2 水泥符号（3）管材用来表示给排水管道的管材，不同材质的管材用不同的符号表示，如图3-3所示：图3-3 管材符号4. 其他符号（1）管道标高用来表示管道的标高，如图4-1所示：图4-1 管道标高符号（2）管道连接用来表示管道间的连接方式，如图4-2所示：图4-2 管道连接符号（3）管道支架用来表示管道的支架，如图4-3所示：图4-3 管道支架符号（4）口径标识用来表示管道的口径大小，如图4-4所示：图4-4 口径标识符号三、给排水工程施工符号的作用1. 标示管道、设备、阀门等的位置和属性，有助于施工人员对工程中的各个部分进行识别和区分。

给排水工程图形符号说明

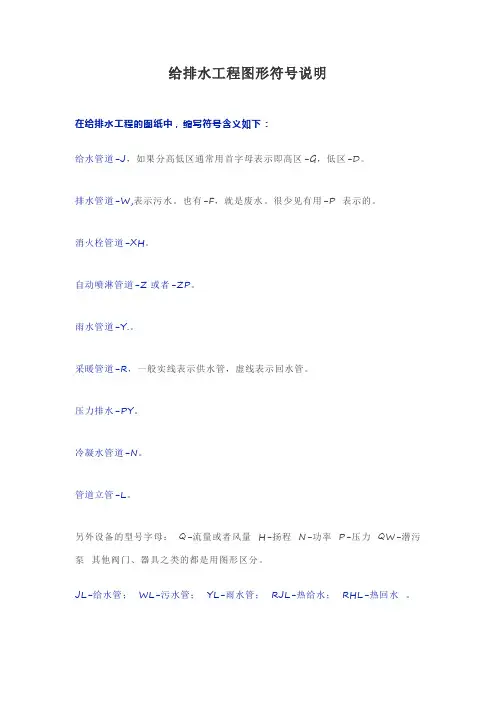

在给排水工程的图纸中，缩写符号含义如下：
给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。

排水管道-W,表示污水。

也有-F，就是废水。

很少见有用-P 表示的。

消火栓管道-XH。

自动喷淋管道-Z或者-ZP。

雨水管道-Y.。

采暖管道-R，一般实线表示供水管，虚线表示回水管。

压力排水-PY。

冷凝水管道-N。

管道立管-L。

另外设备的型号字母：Q-流量或者风量H-扬程N-功率P-压力QW-潜污泵其他阀门、器具之类的都是用图形区分。

JL-给水管；WL-污水管；YL-雨水管；RJL-热给水；RHL-热回水。

各种图形符号含义如下：。
