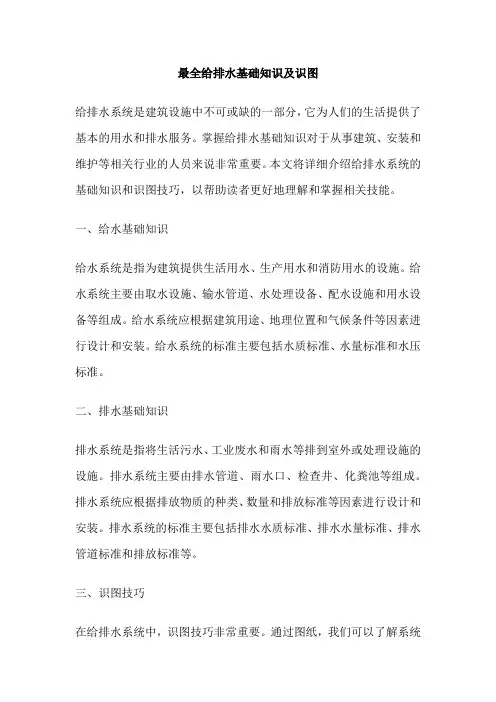

最全给排水基础知识及识图给排水系统是建筑设施中不可或缺的一部分，它为人们的生活提供了基本的用水和排水服务。
掌握给排水基础知识对于从事建筑、安装和维护等相关行业的人员来说非常重要。
本文将详细介绍给排水系统的基础知识和识图技巧，以帮助读者更好地理解和掌握相关技能。
一、给水基础知识给水系统是指为建筑提供生活用水、生产用水和消防用水的设施。
给水系统主要由取水设施、输水管道、水处理设备、配水设施和用水设备等组成。
给水系统应根据建筑用途、地理位置和气候条件等因素进行设计和安装。
给水系统的标准主要包括水质标准、水量标准和水压标准。
二、排水基础知识排水系统是指将生活污水、工业废水和雨水等排到室外或处理设施的设施。
排水系统主要由排水管道、雨水口、检查井、化粪池等组成。
排水系统应根据排放物质的种类、数量和排放标准等因素进行设计和安装。
排水系统的标准主要包括排水水质标准、排水水量标准、排水管道标准和排放标准等。
三、识图技巧在给排水系统中，识图技巧非常重要。
通过图纸，我们可以了解系统的整体布局、管道的走向、设备的型号和位置等信息。
识图时应遵循以下基本规律：1、遵循图纸的阅读顺序：从标题栏、图例、明细栏到图形符号，逐步了解图纸的整体结构和细节信息。
2、注意图纸的标注：关注管道的标高、管径、坡度、走向等信息，理解设备的型号、功率、性能等参数。
3、理解图纸中的符号和图形：了解符号和图形的含义，如阀门、弯头、三通等管道元件的图形符号和用途。
四、应用实践在具体实践中，给排水基础知识及识图技巧的应用非常广泛。
例如，在建筑给排水系统的设计和安装过程中，设计师需要充分了解给排水系统的基本知识和设计规范，准确绘制图纸，以便施工人员能够按照图纸进行施工。
此外，对于维护人员来说，掌握给排水系统的基本知识和识图技巧能够帮助他们更好地理解和处理系统运行中出现的问题。
五、总结本文详细介绍了给排水系统的基础知识和识图技巧，包括给水系统和排水系统的组成、标准以及识图的基本规律和常见错误等。
全面的给排水工程基础知识及识图方法室内给排水系统的组成：室内给水系统的给水方式:管道敷设方式：1、给水管道有两种敷设方式：明装和暗装；2、室内排水管道一般为明装，美观要求较高的场所可暗装1、螺纹连接（丝接）一主要适用于钢管、塑料管;2、焊接连接一主要适用于钢管；3、法兰连接一主要适用于钢管、铸铁管；4、胶水粘接一主要适用于塑料管；5、热熔连接一主要适用于PPR f、PE管；6、电熔连接一主要适用于PE管;7、承插连接一主要适用有铸铁管；8、卡箍连接一主要适用于钢管（一般用于消防系统）9、压接连接一主要用于薄壁不锈钢管。
常用材料:其他常用管材：PP-R管、PE管、不锈钢管阀门：过滤器、软管:卫生洁具：识图方法：图纸尺寸：保留装订线图纸：图纸比例：平面图选用比例，常用1:200、1:100、1:50 ；系统图常选用的比例1:100、1:50，但一般不按比例绘制给水排水工程图中的常用图例：标高-平面图标注方式：标高-剖面图标注方式：标高-轴测图标注方式:1、室内标高一般标注的是相对标高，即相对正负零的标高；2、标高一般情况下是以“ m”为计量单位的，写小数点后面第三位；3、标高按标注位置分为：顶标高、中心标高、底标高；4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。
管道管径标注：管径应以mm为单位。
水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15 DN50;无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径DX壁厚表示（如D108X 4、D159X 4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。
当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。
管路编号：（1）当建筑物的给水引入管或排水排出管的数量超过 1 根时，宜进行编号。
