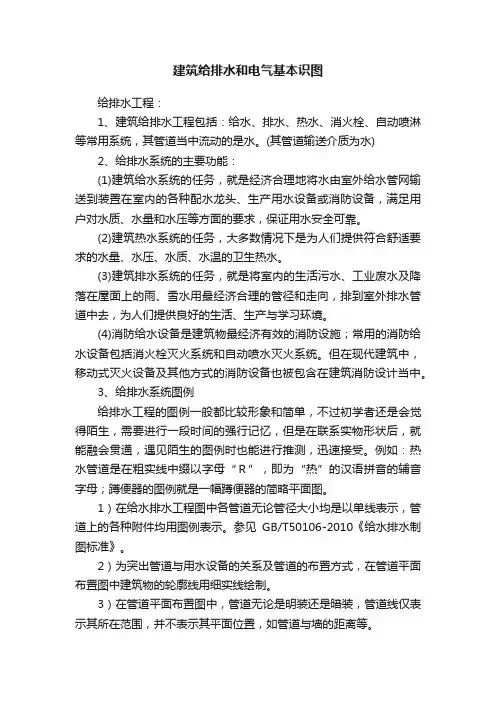

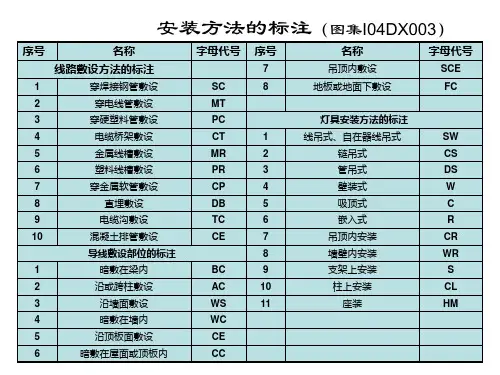

建筑给排水和电气基本识图给排水工程：1、建筑给排水工程包括：给水、排水、热水、消火栓、自动喷淋等常用系统，其管道当中流动的是水。
(其管道输送介质为水)2、给排水系统的主要功能：(1)建筑给水系统的任务，就是经济合理地将水由室外给水管网输送到装置在室内的各种配水龙头、生产用水设备或消防设备，满足用户对水质、水量和水压等方面的要求，保证用水安全可靠。
(2)建筑热水系统的任务，大多数情况下是为人们提供符合舒适要求的水量、水压、水质、水温的卫生热水。
(3)建筑排水系统的任务，就是将室内的生活污水、工业废水及降落在屋面上的雨、雪水用最经济合理的管径和走向，排到室外排水管道中去，为人们提供良好的生活、生产与学习环境。
(4)消防给水设备是建筑物最经济有效的消防设施；常用的消防给水设备包括消火栓灭火系统和自动喷水灭火系统。
但在现代建筑中，移动式灭火设备及其他方式的消防设备也被包含在建筑消防设计当中。
3、给排水系统图例给排水工程的图例一般都比较形象和简单，不过初学者还是会觉得陌生，需要进行一段时间的强行记忆，但是在联系实物形状后，就能融会贯通，遇见陌生的图例时也能进行推测，迅速接受。
例如：热水管道是在粗实线中缀以字母“Ｒ”，即为“热”的汉语拼音的辅音字母；蹲便器的图例就是一幅蹲便器的简略平面图。
1）在给水排水工程图中各管道无论管径大小均是以单线表示，管道上的各种附件均用图例表示。
参见GB/T50106-2010《给水排水制图标准》。
2）为突出管道与用水设备的关系及管道的布置方式，在管道平面布置图中建筑物的轮廓线用细实线绘制。
3）在管道平面布置图中，管道无论是明装还是暗装，管道线仅表示其所在范围，并不表示其平面位置，如管道与墙的距离等。
一般常用的：给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。
排水管道-W,表示污水。
也有-F，就是废水。
很少见有用-P表示的。
消火栓管道-XH。
自动喷淋管道-Z或者-ZP；雨水管道-Y；采暖管道-R，一般实线表示供水管，虚线表示回水管。
最全给排水基础知识及识图给排水系统是建筑设施中不可或缺的一部分，它为人们的生活提供了基本的用水和排水服务。
掌握给排水基础知识对于从事建筑、安装和维护等相关行业的人员来说非常重要。
本文将详细介绍给排水系统的基础知识和识图技巧，以帮助读者更好地理解和掌握相关技能。
一、给水基础知识给水系统是指为建筑提供生活用水、生产用水和消防用水的设施。
给水系统主要由取水设施、输水管道、水处理设备、配水设施和用水设备等组成。
给水系统应根据建筑用途、地理位置和气候条件等因素进行设计和安装。
给水系统的标准主要包括水质标准、水量标准和水压标准。
二、排水基础知识排水系统是指将生活污水、工业废水和雨水等排到室外或处理设施的设施。
排水系统主要由排水管道、雨水口、检查井、化粪池等组成。
排水系统应根据排放物质的种类、数量和排放标准等因素进行设计和安装。
排水系统的标准主要包括排水水质标准、排水水量标准、排水管道标准和排放标准等。
三、识图技巧在给排水系统中，识图技巧非常重要。
通过图纸，我们可以了解系统的整体布局、管道的走向、设备的型号和位置等信息。
识图时应遵循以下基本规律：1、遵循图纸的阅读顺序：从标题栏、图例、明细栏到图形符号，逐步了解图纸的整体结构和细节信息。
2、注意图纸的标注：关注管道的标高、管径、坡度、走向等信息，理解设备的型号、功率、性能等参数。
3、理解图纸中的符号和图形：了解符号和图形的含义，如阀门、弯头、三通等管道元件的图形符号和用途。
四、应用实践在具体实践中，给排水基础知识及识图技巧的应用非常广泛。
例如，在建筑给排水系统的设计和安装过程中，设计师需要充分了解给排水系统的基本知识和设计规范，准确绘制图纸，以便施工人员能够按照图纸进行施工。
此外，对于维护人员来说，掌握给排水系统的基本知识和识图技巧能够帮助他们更好地理解和处理系统运行中出现的问题。
五、总结本文详细介绍了给排水系统的基础知识和识图技巧，包括给水系统和排水系统的组成、标准以及识图的基本规律和常见错误等。
给排水图纸如何看懂给排水识图方法为了更好地理解和识图给排水图纸，下面是一些方法和步骤：1.熟悉给排水系统：在阅读给排水图纸之前，首先要对给排水系统的基本原则和组件有一定的了解。
了解主要的管道类型、标准尺寸、管道连接方式以及各个设备（如水泵、水箱等）的功能和作用。
2.理解图纸符号：给排水图纸中使用了很多符号和标记来代表不同的构件和设备。
为了理解图纸，必须熟悉这些符号和标记的含义。
可以通过查阅相关的图纸符号手册或参考资料来学习这些符号的解释。
3.了解图纸比例：在给排水图纸上，常常会标明图纸的比例，例如1:50或1:100。
这意味着图纸上的每个尺寸都是实际尺寸的分之一、要根据比例来理解和测量实际尺寸，以便在实际施工中准确安装相关构件和设备。
4.确定系统布局：给排水图纸通常包含了整个建筑物的系统布局。
可以通过观察管道的连接方式、标注的箭头方向、各个设备的位置等来理解系统的布置方式。
在这一步骤中，需要注意每个构件和设备之间的连接方式以及它们与墙壁、地板、天花板等结构元素之间的关系。
5.研究管道尺寸和路径：在给排水图纸上，通常会标注每个管道的尺寸和材料。
要注意每个管道的直径和管壁厚度，以确保在实际施工中选择合适的材料。
此外，还要关注每个管道的路径，研究是否有需要特别施工的地方（如管道穿越墙体或地板等）。
6.分析设备和阀门：给排水系统中的设备和阀门在图纸上通常有详细的符号和标记。
要仔细分析每个设备和阀门的位置、尺寸和功能。
了解它们在系统中的作用，以及它们与管道之间的连接方式和布置。
7.检查规范和要求：在设计给排水系统时，通常会有一些相关的规范和要求需要满足。
在阅读给排水图纸时，要仔细检查是否满足这些规范和要求。
例如，检查管道倾斜度、水泵的容量是否符合要求等。
综上所述，阅读给排水图纸需要对给排水系统有一定的了解，熟悉图纸符号和比例，理解系统布局和管道路径，分析设备和阀门的位置和功能，以及检查是否符合规范和要求。
