电气控制技术练习题库（含参考答案）一、单选题（共87题，每题1分，共87分）1.三相绕线型异步电动机起动时，通过转子绕组串电阻，可以（）。

A、降低起动转矩B、增大起动电流C、增大起动电压D、增大起动转矩正确答案：D2.电动机正反转运行中的两个接触器必须实现相互间（）。

A、互锁B、自锁C、禁止D、记忆正确答案：A3.三相异步电动机定子绕组的星形连接表示是（）。

A、DB、ΔC、YD、y正确答案：C4.低压电器一般由感受部分和（）组成A、执行部分B、线圈C、触点D、以上都不是正确答案：A5.我国异步电动机的额定频率一般为（）。

A、不确定B、100HzC、50HzD、60Hz正确答案：C6.二次绕组的额定电压为（）A、电源电压B、负载电压C、空载电压D、都不是正确答案：C7.接触器互锁触头是一对（）。

A、辅助常开触头B、辅助常闭触头正确答案：B8.在三相异步电动机的反接制动中，防止电动机反向起动的措施是（）。

A、在电动机的定子回路中串制动电阻。

B、使用时间继电器C、使用速度继电器D、以上都不是正确答案：C9.以下可以使三相异步电动机反转的方法是（）A、改变三相交流电源的电流。

B、改变三相交流电源的频率。

C、改变三相交流电源的相序。

D、改变三相交流电源的电压正确答案：C10.使用电压互感器时，其二次侧不允许（）A、通路B、开路（断路）C、短路D、不确定正确答案：C11.型号为Y200L一8的三相异步电动机磁极对数是（）。

A、10B、4C、2D、8正确答案：B12.变压器的一次绕组与（）连接A、负载B、电源C、不确定D、电动机正确答案：B13.停止按钮应优先选用（）A、黑色B、黄色C、绿色D、红色正确答案：D14.电路中实现过载保护的电器是（）A、熔断器C、热继电器D、以上都不是正确答案：C15.变压器一次、二次绕组的电压与其匝数的关系是（）A、不确定B、成正比C、无关D、成反比正确答案：B16.变压器的效率是指变压器的输出功率与（）之比A、总功率B、机械功率C、电磁功率D、输入功率正确答案：D17.三相异步电动机的额定电压是指定子绕组的（）。

一、填空题（每空1分，共30分）1、传统观点认为，机械设备由原动机、部分组成。

2、调速包含两个方面的含义，它们分别是和速。

3、熔断器通常用来进行护，而热继电器则用来进行护。

4、交流调速的方法有三种，它们是速速、速。

其中速是有极调速。

5、P L C的选型主要从个方面考虑。

6、P L C的周期工作方式包括三个阶段，它们是7、三相单三拍的通电顺序是“三相”指“单”指“三拍”指8、逐点比较法中每走一步要完成四个工作节拍：9、数控机床由控制介质五个部分组成。

10、常用的时间继电器有电子式时间继电器、电动式时间继电器、间继电器、间继电器。

二、判断题（10分，共10题，每题1分）1、在只有一个工作机构的生产机械上有时也可采用多电机拖动系统。

（）对错2、电力拖动系统的发展历程中，最初是F-D系统，接下来是交磁放大机-直流电动机系统，再接下来是继电器-接触式系统。

（）对错3、直流电机因具有良好的起、制动特性，在很宽的调速范围能实现平滑调速等优点，一直被认为是工业调速的原动机。

（）对错4、交流电机调速方法中，改变极对数的方法调速属于有极调速。

（）对错5、在电机调速闭环控制系统中，为保证系统的稳定性，当负载增加引起转速下降时，要求闭环系统能调节电机转速回升到原来的数值或略高于原来的数值。

（）对错6、在电器控制线路图中，同一电器元件的不同部位可画在不同地方。

（）对错7、自动开关具有过载保护、欠压保护及短路功能，因而在一定情况下它可以取代熔断器、热继电器等。

（）对错8、接触器具有短路保护功能。

（）对错9、对中小型普通车床的主电机必须采用降压起动控制线路。

（）对错10、为实现多地点起动控制，需将分散在各操作站的起动按钮引线串联连接。

（）对错三、选择题（20分，共10题，每题2分）1、L D I指令的含义是（）。

A、取与母线相连的常开触点B、取与母线相连的常闭触点C、常开触点串联连接指令D、驱动输出指令2、关于梯形图设计规则中，以下说法错误的是：（）。

电气传动及控制一、填空题（本大题共48分，共 12 小题，每小题 4 分）1. 双闭环直流调速系统在稳态工作中，两个调节器都不饱和，转速给定电压为12V，转速反馈系数α= ______ V.min/r，则电动机的转速为1200r/min。

2. 典型I型系统在阶跃响应过程中，最大值为 ______ ，稳态值为10V，则系统的超调量为10%。

3. 一台三相异步电动机，电磁功率为100kW，电磁转矩为637N.m，定子电压频率为50Hz，则极对数为 ______ 。

4. 转速闭环转差频率控制的变压变频调速系统，转差频率给定s*= ______ r/min，实测转速信号=2100r/min，则定子频率给定信号1*为2250r/min。

5. 双闭环直流调速系统在稳态工作中，两个调节器都不饱和，转速给定电压为12V，转速反馈系数α=0.01V.min/r，则电动机的转速为 ______ 。

6. 典型I型系统在阶跃响应过程中，最大值为11V，稳态值为10V，则系统的超调量为 ______ 。

7. 一台三相异步电动机，电磁功率为100kW，极对数为3，定子电压频率为50Hz，则电磁转矩为 ______ 。

8. 双闭环直流调速系统在稳态工作中，两个调节器都不饱和，电枢电流为10A，电流反馈系数β=0.1V/A，则转速调节器的输出为 ______ 。

9. 如下所示3/2变换，iA、iB、iC为对称正弦三相电流，则iα为最大值时，iβ为 ______ 。

10. 转速闭环转差频率控制的变压变频调速系统，转差频率给定s*=50r/min，实测转速信号=2100r/min，则定子频率给定信号 1*为______ 。

11. 一台三相异步电动机，电磁功率为100kW，极对数为2，定子电压频率为50Hz，则电磁转矩为 ______ 。

12. 如下所示3/2变换，iA、iB、iC为对称正弦三相电流，则iβ为最大值时，iα为 ______ 。

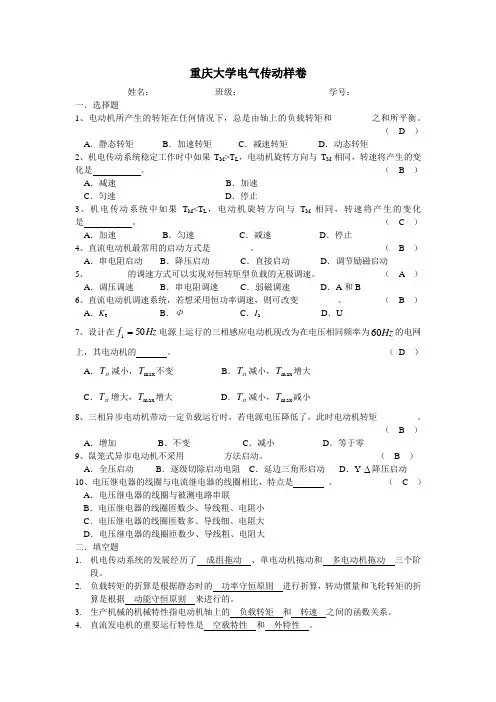

重庆大学电气传动样卷姓名： 班级： 学号：一．选择题1、电动机所产生的转矩在任何情况下，总是由轴上的负载转矩和_________之和所平衡。

（ D ）A ．静态转矩B ．加速转矩C ．减速转矩D ．动态转矩2、机电传动系统稳定工作时中如果T M >T L ，电动机旋转方向与T M 相同，转速将产生的变化是 。

（ B ）A ．减速B ．加速C ．匀速D ．停止3、机电传动系统中如果T M <T L ，电动机旋转方向与T M 相同，转速将产生的变化是 。

（ C ）A ．加速B ．匀速C ．减速D ．停止4、直流电动机最常用的启动方式是_________。

（ B ）A ．串电阻启动B ．降压启动C ．直接启动D ．调节励磁启动5、_________的调速方式可以实现对恒转矩型负载的无极调速。

（ A ）A ．调压调速B ．串电阻调速C ．弱磁调速D ．A 和B6、直流电动机调速系统，若想采用恒功率调速，则可改变_________。

（ B ）A ．K eB ．ΦC ．I aD ．U7、设计在Hz f 501=电源上运行的三相感应电动机现改为在电压相同频率为Hz 60的电网上，其电动机的 。

（ D ）A ．st T 减小，max T 不变B ．st T 减小，max T 增大C ．st T 增大，max T 增大D ．st T 减小，max T 减小8、三相异步电动机带动一定负载运行时，若电源电压降低了，此时电动机转矩_________。

（ B ）A ．增加B ．不变C ．减小D ．等于零9、鼠笼式异步电动机不采用_________方法启动。

（ B ）A ．全压启动B ．逐级切除启动电阻C ．延边三角形启动D ．Y-∆降压启动10、电压继电器的线圈与电流继电器的线圈相比，特点是 。

（ C ）A ．电压继电器的线圈与被测电路串联B ．电压继电器的线圈匝数少、导线粗、电阻小C ．电压继电器的线圈匝数多、导线细、电阻大D ．电压继电器的线圈匝数少、导线粗、电阻大二．填空题1. 机电传动系统的发展经历了 成组拖动 、单电动机拖动和 多电动机拖动 三个阶段。
