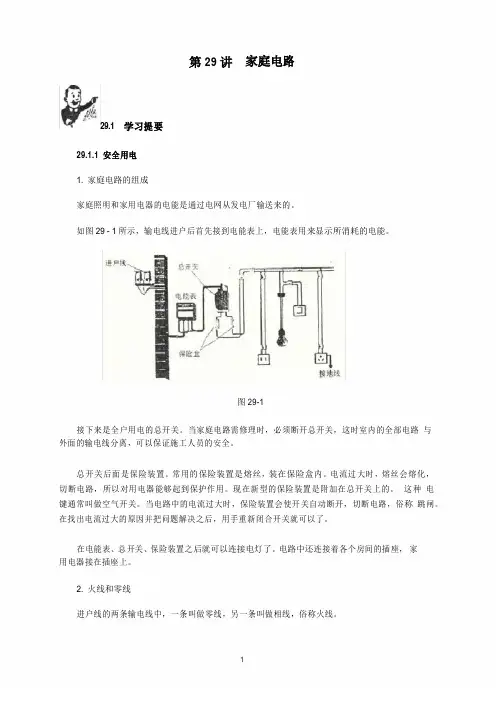

第29讲家庭电路29.1学习提要29.1.1安全用电1.家庭电路的组成家庭照明和家用电器的电能是通过电网从发电厂输送来的。

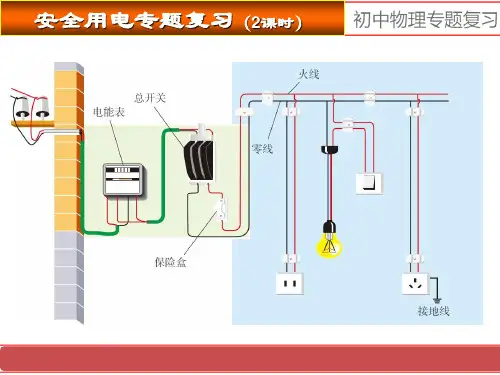

如图29-1所示，输电线进户后首先接到电能表上，电能表用来显示所消耗的电能。
图29-1接下来是全户用电的总开关。
当家庭电路需修理时，必须断开总开关，这时室内的全部电路与外面的输电线分离，可以保证施工人员的安全。
总开关后面是保险装置。
常用的保险装置是熔丝，装在保险盒内。
电流过大时，熔丝会熔化，切断电路，所以对用电器能够起到保护作用。
现在新型的保险装置是附加在总开关上的。
这种电键通常叫做空气开关。
当电路中的电流过大时，保险装置会使开关自动断开，切断电路，俗称跳闸。
在找出电流过大的原因并把问题解决之后，用手重新闭合开关就可以了。
在电能表、总开关、保险装置之后就可以连接电灯了。
电路中还连接着各个房间的插座，家用电器接在插座上。
2.火线和零线进户线的两条输电线中，一条叫做零线，另一条叫做相线，俗称火线。
用测电笔可以判断哪条是火线。
（1）测电笔的构造：由笔尖金属体、电阻、氖管、弹簧、笔尾金属体组成如图29-2(a)所示。
（2）测电笔的使用方法（以螺丝刀式为例）：如图29-2(b)和(c)所示，用手指接触笔尾金属体，用笔尖金属体接触所要辨别的电线。
如果测电笔的氖管发光，说明接触的是火线；氖管不发光，说明接触的是零线。
图29–2图29-33.熔丝熔丝俗称保险丝。
当电路中电流过大容易造成危害时，由熔点低、电阻大的铅锑合金制成的熔丝能自动熔断，切断电路，从而对电路起到保护作用。
4.家用电器的连接各家用电器之间是并联的，插座与用电器也是并联。
5.三线插头洗衣机、电冰箱等用电器的电源插头有三条线，如图29-3所示，其中一条接火线（通常标有L字样），一条接零线（标着N），第三条标着E，它有何作用呢？原来，插头上标着E的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。
万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流人大地，不致对人造成伤害。

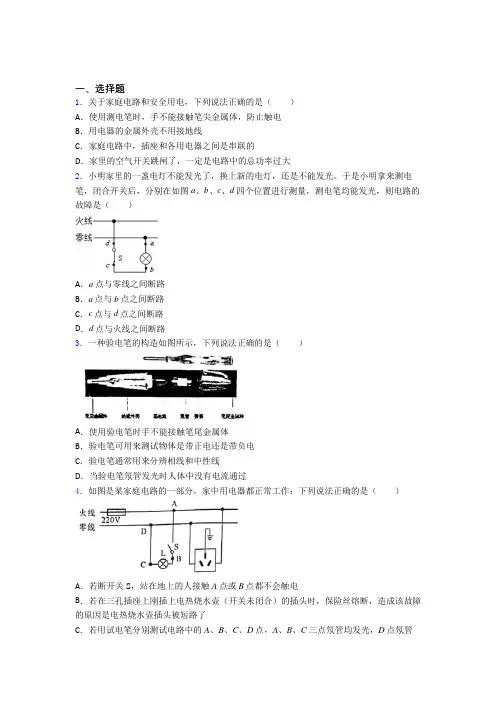

一、选择题1．关于家庭电路和安全用电，下列说法正确的是（）A．使用测电笔时，手不能接触笔尖金属体，防止触电B．用电器的金属外壳不用接地线C．家庭电路中，插座和各用电器之间是串联的D．家里的空气开关跳闸了，一定是电路中的总功率过大2．小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。
于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光，则电路的故障是（）A．a点与零线之间断路B．a点与b点之间断路C．c点与d点之间断路D．d点与火线之间断路3．一种验电笔的构造如图所示，下列说法正确的是（）A．使用验电笔时手不能接触笔尾金属体B．验电笔可用来测试物体是带正电还是带负电C．验电笔通常用来分辨相线和中性线D．当验电笔氖管发光时人体中没有电流通过4．如图是某家庭电路的一部分，家中用电器都正常工作：下列说法正确的是（）A．若断开关S，站在地上的人接触A点或B点都不会触电B．若在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，保险丝熔断，造成该故障的原因是电热烧水壶插头被短路了C．若用试电笔分别测试电路中的A、B、C、D点，A、B、C三点氖管均发光，D点氖管不发光，则L断路D．保险丝能在有人触电时自动切断电路5．下列日常生活现象符合安全用电原则的是（）A．在手机充电过程中接打电话B．不能在高压线附近操控放飞的无人机C．家庭空气开关跳闸后立即手动复位D．在未断开电源的情况下更换灯泡6．关于家庭电路和安全用电，下列说法中正确的是（）A．用电器失火时，应先灭火，再切断电源B．用电器的金属外壳接零线即可，不需要接地C．家庭电路中若安装了漏电保护器，无需再安装空气开关D．家庭电路中，控制用电器的开关应接在火线和用电器之间7．小明家的电路简化后如图所示，下列说法中正确的是（）A．电视和台灯是并联的B．开关和灯泡是并联的C．各个小彩灯之间是并联的D．不插用电器时，插座处火线和零线是连通的8．如图，下列有关生活用电的说法正确的是（）A．图甲，若保险盒内熔丝熔断后，可以用铜丝或者铁丝代替B．图乙，试电笔在使用过程中手不能触碰笔尾金属体C．图丙，三脚插头中接外壳的那个“脚”较长，目的是将用电器金属外壳先接地D．图丁，该电能表表盘上的示数表示该户截止目前消耗的总电能为 9316 kW·h9．关于家庭电路和安全用电，下列说法错误的是（）A．保险丝必须装在火线上B．使用电冰箱时，金属外壳必须接地C．当保险丝熔断后，可以用铜丝代替D．发现有人触电后，应立即切断电源10．下列四种做法，符合安全用电原则的是（）A．用湿抹布擦拭正亮着的灯泡B．雷雨天气可以站在大树下避雨C．发生触电事故，应先切断电源再救人D．多个大功率用电器同时使用一个插座11．下列做法中，符合安全用电要求的是（）A．用湿布擦正在工作的台灯B．更换灯泡前先断开电源开关C．发现有人触电时，用手直接把触电的人拉开D．用电器着火时，先用水把火浇灭，再切断电源12．关于家庭电路，下列说法正确的是（）A．电能表是用来测量电路消耗电能的仪表，应安装在总开关之前B．电热毯内的电阻丝断了，只需将断头接上后仍可安全使用C．当电路因故障导致保险装置断开时，只需更换保险丝或使空气开关复位D．家用电器或电线着火时，应立即浇水灭火13．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（）A．两灯的灯丝都烧断了B．三线插座的接地线断了C．进户的火线熔丝断了D．进户的零线熔丝断了14．我们的学习和生活都离不开电，下列各种做法中，正确的是（）A．在高压输电线附近放风筝B．使用电冰箱时金属外壳须接地C．将湿衣服晾在输电线上D．使用测电笔时手不接触笔尾金属体15．下列关于安全用电原则中，说法不正确的是A．不接触低压带电体，不靠近高压带电体B．更换灯泡、搬动电器前应断开电源开关C．保险装置、插座、导线、家用电器等，发现故障时再进行更换D．不弄湿用电器，不损坏绝缘层二、填空题16．电器设备给人们的生活带来了便利！我国家庭电路的电压为______V，家用电器间的连接方式是______（选填“串联”或“并联”）。

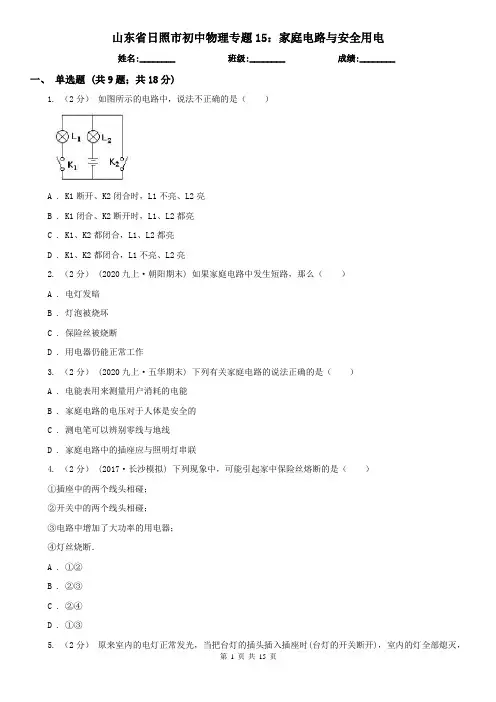

山东省日照市初中物理专题15：家庭电路与安全用电姓名:________ 班级:________ 成绩:________一、单选题 (共9题；共18分)1. （2分）如图所示的电路中，说法不正确的是（）A . K1断开、K2闭合时，L1不亮、L2亮B . K1闭合、K2断开时，L1、L2都亮C . K1、K2都闭合，L1、L2都亮D . K1、K2都闭合，L1不亮、L2亮2. （2分） (2020九上·朝阳期末) 如果家庭电路中发生短路，那么（）A . 电灯发暗B . 灯泡被烧坏C . 保险丝被烧断D . 用电器仍能正常工作3. （2分） (2020九上·五华期末) 下列有关家庭电路的说法正确的是（）A . 电能表用来测量用户消耗的电能B . 家庭电路的电压对于人体是安全的C . 测电笔可以辨别零线与地线D . 家庭电路中的插座应与照明灯串联4. （2分）(2017·长沙模拟) 下列现象中，可能引起家中保险丝熔断的是（）①插座中的两个线头相碰；②开关中的两个线头相碰；③电路中增加了大功率的用电器；④灯丝烧断．A . ①②B . ②③C . ②④D . ①③5. （2分）原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是（）A . 台灯的功率太大B . 台灯的插头处有短路C . 台灯的灯座处有短路D . 插座处原来就有短路6. （2分）下列说法不符合安全用电的是（）A . 有金属外壳的家用电器，其外壳要接地B . 三脚插头的“长脚”与用电器的金属外壳相连C . 不要用湿手接触电器D . 电灯的开关必须接在零线上7. （2分）下列说法错误的是（）A . 地球上水体有很多是以固体形式存在的，青藏高原上雪山连绵、冰川耸立，是世界上最大的“固体水库”B . 使用干粉灭火器灭火时，应对准火焰的底部喷射C . 保险丝能在电流过大时熔断，起到保护电路的作用D . 冰熔化时温度不变，但是内能是增加的8. （2分） (2015九上·房山期末) 如图所示，在家庭用电中，符合安全用电要求的是（）A . 电线上晾衣服B . 湿手按开关C . 湿毛巾擦灯泡D . 测电笔的用法9. （2分）两枚大头针针尖被条形磁铁的S极吸住，大头针的针帽互相推斥，这是因为（）A . 针帽这端是S极，同名磁极互相排斥B . 针帽这端是N极，同名磁极互相排斥C . 针帽这端被磁铁的N极排斥D . 无法判断二、填空题 (共5题；共13分)10. （2分） (2019九上·长春期末) 在进行中考英语听力考试时，考场内各教室的扬声器同时开始播放，这些扬声器的连接方式是________联，原因是它们________（选填“能”或“不能”）独立工作。

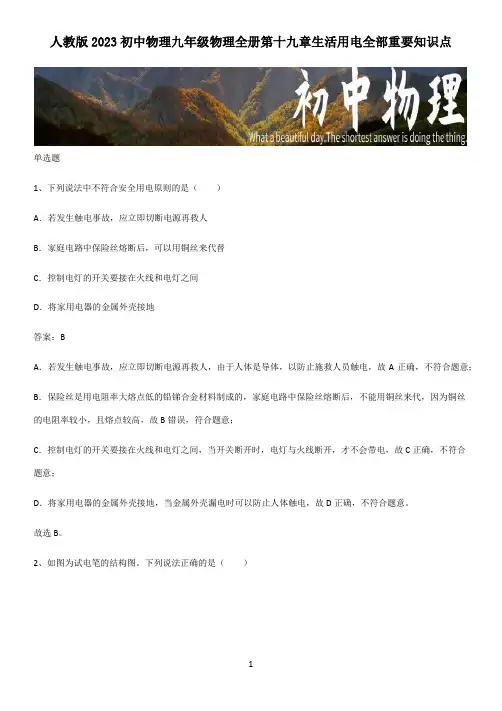

人教版2023初中物理九年级物理全册第十九章生活用电全部重要知识点单选题1、下列说法中不符合安全用电原则的是（）A．若发生触电事故，应立即切断电源再救人B．家庭电路中保险丝熔断后，可以用铜丝来代替C．控制电灯的开关要接在火线和电灯之间D．将家用电器的金属外壳接地答案：BA．若发生触电事故，应立即切断电源再救人，由于人体是导体，以防止施救人员触电，故A正确，不符合题意；B．保险丝是用电阻率大熔点低的铅锑合金材料制成的，家庭电路中保险丝熔断后，不能用铜丝来代，因为铜丝的电阻率较小，且熔点较高，故B错误，符合题意；C．控制电灯的开关要接在火线和电灯之间，当开关断开时，电灯与火线断开，才不会带电，故C正确，不符合题意；D．将家用电器的金属外壳接地，当金属外壳漏电时可以防止人体触电，故D正确，不符合题意。
故选B。
2、如图为试电笔的结构图。
下列说法正确的是（）A．试电笔与手接触的部分必须都是绝缘体B．使用试电笔时手不能接触笔尖C．使用试电笔时手不要接触笔卡D．使用试电笔时，若氖管发光，说明接触处与零线是连通的答案：BA．使用试电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，所以试电笔与手接触的笔尾部分是导体，故A错误；BC．使用试电笔时，手不要接触试电笔前端的金属尖，必须接触试电笔末端的金属体，故B正确，C错误；D．使用试电笔时，若氖管发光，说明接触处与火线是连通的，故D错误。
故选B。
3、如图所示为某家庭电路，闭合开关S，电灯正常工作，在三孔插座上刚插上电热水壶的插头时（水壶开关未闭合），灯停止工作，拔出电热水壶的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。
下列分析合理的是（）A．可能是插座短路引起的B．用测电笔测d点，氖管发光，可能是cd间断路C．可能是用电器总功率过大引起的D．断开S，再用测电笔测插座左孔，氛管不会发光答案：DA．若插座短路，三孔插座未接入电热水壶的插头时，此时因插座短路，与之并联的电灯也将短路，即使闭合开关S，电灯也不会工作，与题干要求的闭合开关S，电灯正常工作不符，故A不符合题意；B．若cd间断路，此时d点仍在零线上，用测电笔测d点，氖管不会发光，故B不符合题意；C．在三孔插座上插上电热水壶的插头，由于水壶开关未闭合，水壶并未接入电路，所以电路中的用电器仅是电灯，电灯的功率不大，故C不符合题意；D．在三孔插座上刚插上电热水壶的插头时（水壶开关未闭合），灯停止工作，拔出电热水壶的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光，原因可能是电水壶的插头短路，使电路中电流过大，把d点前面的零线烧断了，此时断开S，再用测电笔测插座左孔，左孔此时处于断开状态，与零线、火线均不相连，所以氛管不会发光，故D符合题意。
《安全用电》教学设计方案（第一课时）一、教学目标1. 知识与技能：学生能够了解安全用电的基本常识，如什么是安全电压、触电的援救方法等。
2. 过程与方法：通过观察、实验、讨论等方式，学生能够理解安全用电的重要性，并掌握相关操作技能。
3. 情感态度价值观：增强学生对生命的尊重和珍视，培养学生的安全认识和自我珍爱认识。
二、教学重难点1. 教学重点：安全用电的基本常识，尤其是安全电压的识别。
2. 教学难点：实际操作中的安全用电，如触电援救方法。
三、教学准备1. 准备相关教学视频，包括安全用电的原理、操作及援救方法。
2. 准备实验器械，如电源、电阻、灯泡等，用于演示安全电压和触电现象。
3. 准备教学PPT，包括图片和案例，用于辅助教学。
4. 安排实验室或模拟触电现场，确保安全。
四、教学过程：本节课的教学目标是让学生了解家庭电路的组成以及安全用电的重要性，掌握安全用电的基本常识，学会在紧急情况下正确处理。
底下具体展开教学过程：1. 导入新课：通过展示一些因不安全用电而导致的触电事故图片，引导学生思考如何安全用电。
让学生了解家庭电路的组成以及各部分的作用，激发学生的学习兴趣。
2. 讲授新课：(1) 家庭电路的组成：包括电源、导线、开关、用电器、插座、保险丝等。
讲解各部分的作用以及注意事项。
(2) 安全电压：让学生了解安全电压的范围，以及什么是安全电压。
通过举例说明什么是高压电，让学生了解其危险性。
(3) 安全用电常识：讲解如何正确应用电器、如何正确安装导线、如何应用电器开关、如何正确应用绝缘材料等。
同时，讲解触电的风险以及如何进行援救处理。
(4) 实验演示：通过实验演示家庭电路中的电流以及短路等危险情况，让学生更直观地了解安全用电的重要性。
(5) 练习题：通过练习题的形式，让学生稳固所学知识，同时加深对安全用电常识的理解。
3. 小组讨论：组织学生分组讨论家庭用电中可能存在的问题，以及如何避免安全事故的发生。
引导学生总结出一些常见的不安全用电行为，并让学生提出自己的建议和解决方案。
家庭电路知识点梳理一、家庭电路基础1、家庭电路的组成两根进户线、电能表、总开关、保险装置、用电器和导线等2、家庭电路中各组成部分的连接位置及作用3、零线和火线<1>零线和火线之间电压为220V，其中零线和大地相连（人碰零线无碍，碰火线必死）；<2>试电笔(1)作用：辨别零线和火线(2)结构：常见的有螺丝刀式和钢笔式两种，两种电笔结构类似。
(3)使用注意事项①使用电笔时，手指按住金属笔卡，用金属笔尖接触被测的导线，切记不可直接用手接触电笔笔尖，否则有触电危险。
②在正确使用试电笔的情况下，若试电笔的金属笔尖接触火线，则氖管发光；反之则不发光。
4、三线插头和漏电保护器<1>插座的作用与安装<2>三线插头(1)用途：用于连接大功率或有金属外壳的用电器。
用电器漏电使电流直接流入大地，防止触电事故发生。
(2)构造：左侧接零线N，右侧接火线L，中间接地线E。
<3>漏电保护器(1)作用：发生漏电时，自动切断电路，保证人身安全。
(2)原理：发生漏电时，通过火线和零线的电流不等，在磁场力的作用下使开关断开。
二、家庭电路中电流过大的原因1、根据P=UI，电路中电压U恒为220V，在用电器个数变多时，必然导致整个电路的总功率P变大，从而导致电路中电流过大。
2、电流过大的危害<1>由于电流具有热效应，通电后电流过大，根据焦耳定律Q=I2Rt可知，电流产生的热量过大，会引起导线的绝缘皮着火，引起火灾。
<2>家庭电路的总功率越大，也会导致电流过大，加快电线的老化、损坏。
3、避免电流过大的措施<1>大功率用电器的额定电流不能超过电线和电能表的最大电流；<2>尽量不要同时使用过多的用电器。
4、造成家庭电路短路的几种情况<1>改装电路时不小心，使零线和火线直接连通；<2>电线绝缘皮被挂或烤焦，亦或是使用时间过长导致老化；<3>用电器、插座或灯座进水；5、保险丝的作用<1>保险丝方法突破之典型例题一、选择题（共23题）1、“珍爱生命，注意安全”是中学生应具备的基本安全意识．下列关于安全用电的说法正确的是（）A．只要不接触高压设备就不会触电B．使用测电笔时，手指不能接触笔尾金属体C．电灯的开关可以接在零线和灯泡之间D．一旦发生触电事故，应先切断电源再进行抢救2、在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是( ) A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置3、如图所示是家庭电路中的三孔插座和三脚插头示意图．下列说法正确的是（）A．三脚插头的三个脚一样长B．插孔E是用来接零线的C．插孔L是用来接零线的D．标有“E”的插脚能保证插入插座时，确保用电器外壳先接地4、如图是家庭电路正常工作的一部分。
初中物理安全用电1、根据安全用电常识，完成家庭电路连接：2、如图中，家庭电路的四盏电灯安装方法，你认为其中正确的是。
3、小明设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯泡，两个开关同时闭合灯泡才能发光，只闭合其中任意一个开关灯泡都不能发光。
下面设计的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是5、小明家的电路简化后如图3所示，观察该电路，下列说法中正确的是A．开关和电灯是并联的B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的D．插座中的火线和零线是连通的6、小明房间门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间里的吊灯．以下电路图能符合这一要求的是（）7、家庭照明用电中，由于意外原因，可能会出现下列三个现象: ①灯头里的两个线头相碰; ②插座中的两线头相碰; ③开关盒里两线头相碰。
其中可能引起保险丝熔断的是A. ①②③B. ①②C. ①③D. ②③8、如图17所示的家庭电路中，正常发光的两盏灯突然都熄灭。
小明先检查保险丝，保险丝完好，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是（选填字母）。
A．进户火线断了 B．插座发生短路了 C．某盏灯丝烧断了 D．进户零线断了9、家庭电路中的保险丝烧断了，下列做法中正确的是：[ ]A．用钢丝代换B．为了保险，选择尽量粗的保险丝代换C．选择额定电流稍小于电路中最大正常工作电流的保险丝代换D．选择额定电流等于或稍大于电路中最大正常工作电流的保险丝代换10、教室里有多盏电灯，我们每多开一盏电灯，则教室电路的（）A.总电阻增大B.总电阻减小C.总电压增大D.总电流减小11、关于家庭电路，下列说法错误的是（）A．保险丝熔断可能是同时使用了太多用电器B．保险丝熔断时可用细些的铜丝代替保险丝C．若电线连接处接触不良，比别处更容易发热D．把用电器的金属外壳接地线可以防止触电12、生活中掌握一些安全用电常识很有必要，下列做法中正确的是A．更换灯泡时要先切断电源B．用湿布擦拭插座或用电器的开关C．发现有人触电时直接用手将触电者拉开D．用电器失火时，先用水灭火，再切断电源13、落在高压线上的鸟儿不会触电死亡，这是因为[ ]A．鸟爪上的角质层是绝缘的。
