初中物理《欧姆定律和安全用电》(共13张)ppt2PPT课件
感谢阅读！为了方便学习和使用，本文档的内容可以在下载后随意修改，调整和打印。欢迎下载！
汇报人：云博图文 日期：20XX年10月10日
72weihong
断路时电路中没有电流。
短路
由于某种原因，电路中不应该相连的两 点直接连接在一起的现象，叫做短路。
短路时电路上的电流会非常大，会造成 电源损坏，更严重的因为电流太大，使导 线温度升高，严重时有可能造成火灾。
注意防雷
雷电电压可达几百 万伏至几亿伏，放电电流可达几万安至十 几万安，产生很强的光和声。
• 小鸟站在高压线上，为什么不会被 电死？
• 因为小鸟只站在一根高压线上没有把身 体和电路接通，虽然两脚之间有距离，但 是很小，两脚之间的跨步电压很小，根据 欧姆定律： I=U/R可知通过小鸟的电流很 小，不会造成对小鸟的伤害。
再见！
21世纪教育网
精致的课件
谢谢您的指导
THANK YOU FOR YOUR GUIDANCE.
水漏电，很危险！
断路和短路
• 人们把正常接通的电路,即用电器能够工作 的电路叫做通路。
• 电路中常见的故障：断路和短路
断路
分析下表电路故障的原因
故障现象
可能原因
检修方法
灯泡不亮 1、灯泡灯丝断了
换新灯泡
2、灯头内的电线断了 换新线并接好
3、灯头、开关等处的接 检查加固 线松动，接触不良。
上述三个故障的原因？ 电路没有接通——断路
想一想：
为什么高压线要架在高空？
人体的安全电压低于36V，若人体接触 到高压，通过 人体的电流就很超过人体能承
受的限度，会造成生命危险。
为什么不能用湿手触摸电器
欧姆定律：I=U/R
汇报人：云博图文 日期：20XX年10月10日
72weihong
断路时电路中没有电流。
短路
由于某种原因，电路中不应该相连的两 点直接连接在一起的现象，叫做短路。
短路时电路上的电流会非常大，会造成 电源损坏，更严重的因为电流太大，使导 线温度升高，严重时有可能造成火灾。
注意防雷
雷电电压可达几百 万伏至几亿伏，放电电流可达几万安至十 几万安，产生很强的光和声。
• 小鸟站在高压线上，为什么不会被 电死？
• 因为小鸟只站在一根高压线上没有把身 体和电路接通，虽然两脚之间有距离，但 是很小，两脚之间的跨步电压很小，根据 欧姆定律： I=U/R可知通过小鸟的电流很 小，不会造成对小鸟的伤害。
再见！
21世纪教育网
精致的课件
谢谢您的指导
THANK YOU FOR YOUR GUIDANCE.
水漏电，很危险！
断路和短路
• 人们把正常接通的电路,即用电器能够工作 的电路叫做通路。
• 电路中常见的故障：断路和短路
断路
分析下表电路故障的原因
故障现象
可能原因
检修方法
灯泡不亮 1、灯泡灯丝断了
换新灯泡
2、灯头内的电线断了 换新线并接好
3、灯头、开关等处的接 检查加固 线松动，接触不良。
上述三个故障的原因？ 电路没有接通——断路
想一想：
为什么高压线要架在高空？
人体的安全电压低于36V，若人体接触 到高压，通过 人体的电流就很超过人体能承
受的限度，会造成生命危险。
为什么不能用湿手触摸电器
欧姆定律：I=U/R
初中物理4.欧姆定律和安全用电-教学课件
人触电就一定会死亡吗？
人体对电流ห้องสมุดไป่ตู้应一览表
电流/mA 交流电（如家庭电路） 直流电（如电池 ）
5 ～ 7 手部痉挛
感觉痒和热
8～10 难于摆脱电极
热感觉增强
20～25 不能摆脱电极，剧痛 手部肌肉不强烈收缩
50～80 呼吸麻痹，心房震颤 手部肌肉收缩、痉挛，呼吸困难
90～100 呼吸麻痹，延续3s心脏 呼吸麻痹 麻痹
为了防止雷击，人们发明了避雷针。高 大建筑的顶端都有针状的金属物，通过 很粗的金属线与大地相连，可以防雷， 叫做避雷针。
问：避雷针是怎样保护建筑物的？
当云层和大地间发生放电时，云层中的电荷就直接经金属 物通过导线流入大地，而不经过建筑物。
遇到雷击如何躲避
（一）为了把感应雷“扼杀在萌芽状态”，一般 家庭至少安装三个避雷器； （二）不要靠近高大电线杆、高塔、大树、烟囱 等物体，至少保持两米远的距离； （三）打雷时尽量不要开水龙头，更不要洗澡， 游泳时应迅速上岸； （四）远离门窗，尽量不用或少用电话、手机或 收音机； （五）在室外突遇强雷雨，不要许多人挤在一起。 雷雨时禁用家用电器，最好将插头拔掉。
电路的三种状态：通路、断路、断路
雷电也是一种由于高压而引起的放电现象，应用避雷针可 以避免放电时对高大建筑物造成的损坏，对雷电也应注意 预防。
作业：
1.动手动脑学物理2题 2.目标检测第四节
高压输电设备的电压高达几十万伏，即使人不直接接触也会有危险，
所以为了避免发生危险，我们要严格遵循安全用电原则。
安全用电原则:不接触低压电, 不靠近高压电.
安全电压:不高于36V的电压
为什么不能 用湿手触摸 开关、用电 器?
例：人双手间干燥时电阻是 1000～5000Ω，潮湿时是200～ 800Ω。如果两端加上36 V的电压， 电流是多少？请同学们计算一下。 分别计算手干燥和潮湿时的电流，
人体对电流ห้องสมุดไป่ตู้应一览表
电流/mA 交流电（如家庭电路） 直流电（如电池 ）
5 ～ 7 手部痉挛
感觉痒和热
8～10 难于摆脱电极
热感觉增强
20～25 不能摆脱电极，剧痛 手部肌肉不强烈收缩
50～80 呼吸麻痹，心房震颤 手部肌肉收缩、痉挛，呼吸困难
90～100 呼吸麻痹，延续3s心脏 呼吸麻痹 麻痹
为了防止雷击，人们发明了避雷针。高 大建筑的顶端都有针状的金属物，通过 很粗的金属线与大地相连，可以防雷， 叫做避雷针。
问：避雷针是怎样保护建筑物的？
当云层和大地间发生放电时，云层中的电荷就直接经金属 物通过导线流入大地，而不经过建筑物。
遇到雷击如何躲避
（一）为了把感应雷“扼杀在萌芽状态”，一般 家庭至少安装三个避雷器； （二）不要靠近高大电线杆、高塔、大树、烟囱 等物体，至少保持两米远的距离； （三）打雷时尽量不要开水龙头，更不要洗澡， 游泳时应迅速上岸； （四）远离门窗，尽量不用或少用电话、手机或 收音机； （五）在室外突遇强雷雨，不要许多人挤在一起。 雷雨时禁用家用电器，最好将插头拔掉。
电路的三种状态：通路、断路、断路
雷电也是一种由于高压而引起的放电现象，应用避雷针可 以避免放电时对高大建筑物造成的损坏，对雷电也应注意 预防。
作业：
1.动手动脑学物理2题 2.目标检测第四节
高压输电设备的电压高达几十万伏，即使人不直接接触也会有危险，
所以为了避免发生危险，我们要严格遵循安全用电原则。
安全用电原则:不接触低压电, 不靠近高压电.
安全电压:不高于36V的电压
为什么不能 用湿手触摸 开关、用电 器?
例：人双手间干燥时电阻是 1000～5000Ω，潮湿时是200～ 800Ω。如果两端加上36 V的电压， 电流是多少？请同学们计算一下。 分别计算手干燥和潮湿时的电流，
7.4欧姆定律和安全用电课件
练习
• 1、一般地在供电设备上都有 这样的标志，这说明了什么？ 其道理是什么？
I= 因
U
为
R
所 当R一定时，U越大，I就越大， 以 而安全电压不高于36伏。家庭电
路电压为220伏，高压输电线路 电压高达几万伏甚至几十万伏， 即使不直接接触，也能使人致命。
欧姆定律和安全用电
2、为什么不能用湿手触摸电
以后，人们认为避雷针是美国人 福兰克林最先发明的，苏联认为避雷针是18世 纪时俄国科学家罗蒙诺索夫发明的，然而事实 证明避雷设备和避雷针是中国最早发明的，而 且要比美国人、俄国人早1000多年。
欧姆定律和安全用电
避雷针是怎样保护建筑物的？ • ——在建筑物上竖立一根很长的、顶
端很尖的金属杆，并将它用导线与大 地相连。当云层和大地间发生放电时， 云层中的电荷就直接经金属杆通过导 线流入大地，而不经过建筑物。
为什么不能用湿手触摸用电器?
根 据 I=U/R ， 电 压 一 定 时 ， 电阻越小，电流越大。潮湿 的皮肤要比干燥的皮肤电阻 小，触电时通过的人体电流 会更大。所以潜在的危害更 大。
欧姆定律和安全用电
想一想
为什么电吹风不能在浴 室内使用？
潮湿的皮肤比干燥时电阻小，若有 电压存在，电流会很大；浴室水分 多，电吹风易进水漏电，非常危险！
欧姆定律和安全用电
雷电的害
• 雷电可把建筑物摧毁，使易燃易 爆物体燃烧或爆炸，使电器设备 的绝缘击穿、烧毁，造成人畜伤 亡等等。凡是在地面上突起的建 筑或设施，都有遭受雷击的危险。
欧姆定律和安全用电
千损 余雷 已区
多失 起击 发 深雷
欧姆定律和安全用电
万 元
就 达
一
各 种
[八年级物理课件]欧姆定律和安全用电2 课件
![[八年级物理课件]欧姆定律和安全用电2 课件](https://img.taocdn.com/s1/m/a5c1d0d9f78a6529657d5308.png)
安全用电歌诀
▪ 安全用电很重要 ▪ 低压接触不安全 ▪ 绝缘破损赶快补 ▪ 湿衣湿布莫碰电 ▪ 万一触电怎么办 ▪ 人工呼吸最最好
三十六伏是最高 高压靠近有危险 湿手不要扳开关 天线电线要分开 干棒干条切电源 赶快要往医院跑
知识与能力提高
1、以下做法，正确的是（ ） A、用剪刀或绝缘柄破损的钳子剪带电的导线 B、电线上晾衣服 C、发现有人触电时应立即用手将触电者拉离带电
体
D、发现输电线的断头落在地上，不要靠近，更不 要去拾
2、下列说法不正确的是，（ ） A、在雷雨天，不要到大树下避雨 B、不要用湿布擦亮着的电灯 C、移动电器时，应先使它脱离电源
课外作业
列举古今中外由于雷击而造成 人身伤亡和其他损失的典型事例， 分析产生的原因，总结防雷原则， 写成短文，并向同学们报告。
二、雷电的危害
▪ 雷电可把建筑物摧毁，使易燃易 爆物体燃烧或爆炸，使电器设备 的绝缘击穿、烧毁，造成人畜伤 亡等等。凡是在地面上突起的建 筑或设施，都有遭受雷击的危险。
2004年8月21日，广州市电闪雷鸣， 白云区犀牛角村一民房被“剥皮”，一 大块墙面被炸雷劈下，险些砸中一名小 孩。
风雨雷电夜袭京城 大量树木纷纷折腰
千损 余雷 已区
多 万 元
失 就 达
一
60
,
起
各 种
击 事 故
发深
生 各 类
圳
去 年
雷 电 重 灾
三、防雷设施
注意防雷
低压接触不安全
高压靠近有危险 ！
绝缘破损赶快补
湿手不要扳开关 ！
天线电线要分开
家电外壳要接地 ！
干木干条切电源！！！
人 工 呼 吸 最 最 好
赶快要往医院跑
《欧姆定律和安全用电》课件
遵守操作规程
遵循电气设备的使用说明和安 全操作规程，避免因误操作引
发事故。
及时处理异常情况
发现电气设备异常情况时，应 立即停止使用并请专业人员进
行检修。
04 欧姆定律在安全用电中的 应用
电阻在电路中的作用
限制电流大小
电阻是电路中的重要元件，通过 限制电流大小来保护电路和设备
安全。
分压作用
在串联电路中，电阻可以起到分 压作用，使各部分电压保持合理
电阻
电阻表示导体对电流的阻碍作用。用符 号“R”表示，单位是欧姆（Ω）。电阻 越大，导体对电流的阻碍作用越强。
电压
电压是电场中任意两点的电势差，用符号“U” 表示，单位是伏特（V）。在电路中，电压是形 成电流的原因，为电流的流动提供动力。
欧姆定律公式及意义
欧姆定律公式
I = U/R。其中I表示电流，U表示电压，R表示电阻。该公式表明，在闭合电路 中，通过某段导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成 反比。
保护电气设备
正确的用电方式可以延长 电气设备的使用寿命，减 少故障率。
保障生产生活安全
安全用电是保障生产和生 活安全的重要措施之一。
02 欧姆定律基本概念与公式
电流、电压、电阻定义
电流
电荷的定向移动形成电流。电流强度是指在单 位时间内通过导体某一横截面的电荷量，用符 号“I”表示，单位是安培（A）。
范围。
耗能元件
电阻在电路中消耗电能，将电能 转化为热能或其他形式的能量。
欧姆定律在防止过载中的应用
过载保护原理
当电路中的电流超过设备额定电流时，根据欧姆定律，电阻会产生 较大压降，从而限制电流增长，保护电路和设备不受损坏。
人教版物理八下《欧姆定律和安全用电》课件
连接方式 串联
现象
故障
至少有一个灯 亮,其他灯不亮
不亮的灯短路
所有灯不亮
某处断路或电源 短路
电流表无示数， 电压表示数为 电源电压.
电压表测量的那 部分电路断路.
初中物理课件
并联
其中一只灯不 这个灯所在支 短路或干路断
路
初中物理课件
2.短路类型：(1)电源短路，如图甲所示，这是绝对不允许 的；(2)部分短路，如图乙所示，这种情况有时可以允许.
选项 易错角度
纠错剖析
B
片面地认为电 路中有电流而 发生的故障就 是短路.
灯L2的接线短路时，灯 L1两端仍然有电压，此 时电压表的示数与电源 电压相等.与电压表指针 不动的情况不符合.
初中物理课件
灯L1的灯丝断了，相当于把 错误地认为 电压表接在了电源两端，此 没有电压的 时电压表的示数近似等于电 C 原因是电压 源电压，电流表的指针几乎 表所测灯泡 不动.与电流表指针偏转， 的灯丝断了. 电压表指针不动的情况不符
合.
只考虑了电
压表指针不
D
动，忘记了 还有电流表
指针偏转这
一情况.
灯L2的灯丝断了，电路中没 有电流，所以电流表指针不 发生偏转，与电流表指针偏 转的情况不符合.
初中物理课件
【正确答案】选A.灯L1的接线短路时，同时会将电压表短 路，所以电压表没有示数，即电压表指针不动；而电路仍 然是通路，所以电路中有电流流过，所以电流表指针会偏 转.
初中物理课件
易错剖析.举一反三
初中物理课件
不能正确判断电路故障 【典例】如图所示，当开关S闭合时，发现电流表指针偏转， 电压表指针不动.该电路的故障可能是
初中物理课件
人教版《7.4欧姆定律和安全用电》ppt课件
人教版新教材同步教学课件
四 欧姆定律 和安全用电
a
1
为什么电压越高越危险
由欧姆定律：I=U/R 当R一定时：U增大，I随着增大
想一想：
为什么高压线要架在高空？
原来如此：人体的安全电压低于36V，若人体接触
到高压，通过 人体的电流就很超过人体能承
受的限度，会造成生命危险。
为什么不能用湿手触摸电器
欧姆定律：I=U/R
2、为什么不能用湿手触摸
电器或扳开关？
因为手是导体，对人体 来说皮肤干燥时的电阻 大些，潮湿时电阻小些。 由I= U/R ， 而U一 定，R越小，I越大。
安全用电歌诀
安全用电很重要 低压接触不安全 绝缘破损赶快补 湿衣湿布莫碰电 万一触电怎么办 人工呼吸最最好
三十六伏是最高 高压靠近有危险 湿手不要扳开关 天线电线要分开 干棒干条切电源 赶快要往医院跑
知识与能力提高
1、以下做法，正确的是（ ） A、用剪刀或绝缘柄破损的钳子剪带电的导线 B、电线上晾衣服 C、发现有人触电时应立即用手将触电者拉离带电体 D、发现输电线的断头落在地上，不要靠近，更不要去拾 2、下列说法不正确的是，（ ） A、在雷雨天，不要到大树下避雨 B、不要用湿布擦亮着的电灯 C、移动电器时，应先使它脱离电源 D、因输电线路漏电、短路引发火灾时，应立即泼水灭火
当U一定时：R越小，I越大
想一想：
电吹风为什 么不可在浴室 中使用？
答案
潮湿的皮肤比干燥 时电阻要小，若有电压 存在电流会很大；浴室 中水分多，电吹风易进
水漏电，很危险！
通路
正常接通的电路,即用电器能够工 作的电器叫做通路.
断路
a
5
短路
a
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为了方便教学与学习使用，本文档内容可以在下载后随意修改，调整。欢迎下载！
汇报人：XXX
时间：20XX.XX.XX
精致的课件 72weihong
四、《欧姆定律和安全用电》
欧姆定律和安全用电
复习欧姆定律 为什么电压越高越危险 断路和短路 注意防雷：

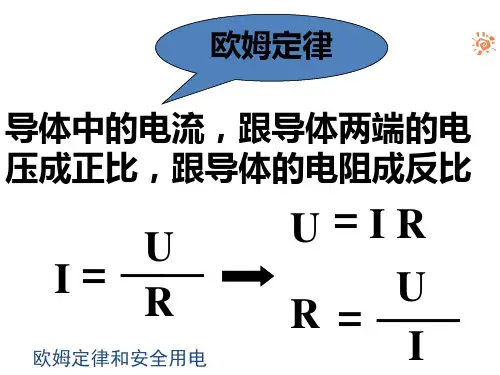

欧姆定律：
导体中的电流，跟导体两端的电压成 正比，跟导体的电阻成反比。
公式：I=U/R 由公式变形得：U=IR
R=U/I
为什么电压越高越危险
由欧姆定律：I=U/R 当R一定时：U增大，I随着增大
想一想：
为什么高压线要架在高空？
人体的安全电压低于36V，若人体接触 到高压，通过 人体的电流就很超过人体能承
受的限度，会造成生命危险。
为什么不能用湿手触摸电器
欧姆定律：I=U/R
当U一定时：R越小，I越大
想一想：
电吹风为什 么不可在浴室 中使用？
答 案
潮湿的皮肤比干燥 时电阻要小，若有电压 存在电流会很大；浴室 中水分多，电吹风易进
水漏电，很危险！
断路和短路
• 人们把正常接通的电路,即用电器能够工作 的电路叫做通路。
• 电路中常见的故障：断路和短路
断路
分析下表ห้องสมุดไป่ตู้路故障的原因
故障现象
可能原因
检修方法
灯泡不亮 1、灯泡灯丝断了
换新灯泡
2、灯头内的电线断了 换新线并接好
3、灯头、开关等处的接 检查加固 线松动，接触不良。
上述三个故障的原因？ 电路没有接通——断路
断路时电路中没有电流。
短路
由于某种原因，电路中不应该相连的两 点直接连接在一起的现象，叫做短路。
短路时电路上的电流会非常大，会造成 电源损坏，更严重的因为电流太大，使导 线温度升高，严重时有可能造成火灾。
注意防雷
雷电是大气中的一种剧烈的放电现象。云 层之间、云层和大地之间的电压可达几百 万伏至几亿伏，放电电流可达几万安至十 几万安，产生很强的光和声。
• 小鸟站在高压线上，为什么不会被 电死？
• 因为小鸟只站在一根高压线上没有把身 体和电路接通，虽然两脚之间有距离，但 是很小，两脚之间的跨步电压很小，根据 欧姆定律： I=U/R可知通过小鸟的电流很 小，不会造成对小鸟的伤害。
再见！
21世纪教育网
THANKS FOR WATCHING
谢谢大家观看
汇报人：XXX
时间：20XX.XX.XX
精致的课件 72weihong
四、《欧姆定律和安全用电》
欧姆定律和安全用电
复习欧姆定律 为什么电压越高越危险 断路和短路 注意防雷：
欧姆定律：
导体中的电流，跟导体两端的电压成 正比，跟导体的电阻成反比。
公式：I=U/R 由公式变形得：U=IR
R=U/I
为什么电压越高越危险
由欧姆定律：I=U/R 当R一定时：U增大，I随着增大
想一想：
为什么高压线要架在高空？
人体的安全电压低于36V，若人体接触 到高压，通过 人体的电流就很超过人体能承
受的限度，会造成生命危险。
为什么不能用湿手触摸电器
欧姆定律：I=U/R
当U一定时：R越小，I越大
想一想：
电吹风为什 么不可在浴室 中使用？
答 案
潮湿的皮肤比干燥 时电阻要小，若有电压 存在电流会很大；浴室 中水分多，电吹风易进
水漏电，很危险！
断路和短路
• 人们把正常接通的电路,即用电器能够工作 的电路叫做通路。
• 电路中常见的故障：断路和短路
断路
分析下表ห้องสมุดไป่ตู้路故障的原因
故障现象
可能原因
检修方法
灯泡不亮 1、灯泡灯丝断了
换新灯泡
2、灯头内的电线断了 换新线并接好
3、灯头、开关等处的接 检查加固 线松动，接触不良。
上述三个故障的原因？ 电路没有接通——断路
断路时电路中没有电流。
短路
由于某种原因，电路中不应该相连的两 点直接连接在一起的现象，叫做短路。
短路时电路上的电流会非常大，会造成 电源损坏，更严重的因为电流太大，使导 线温度升高，严重时有可能造成火灾。
注意防雷
雷电是大气中的一种剧烈的放电现象。云 层之间、云层和大地之间的电压可达几百 万伏至几亿伏，放电电流可达几万安至十 几万安，产生很强的光和声。
• 小鸟站在高压线上，为什么不会被 电死？
• 因为小鸟只站在一根高压线上没有把身 体和电路接通，虽然两脚之间有距离，但 是很小，两脚之间的跨步电压很小，根据 欧姆定律： I=U/R可知通过小鸟的电流很 小，不会造成对小鸟的伤害。
再见！
21世纪教育网
