UPS电源的检测验收使用

感谢您购买我公司生产的不间断电源！

简介

您可使用此模板创建具有专业水平的三折页。步骤为：

1. 插入您的内容 用您的内容替换指导文字并直接使用或重新设置段落样式。

2. 打印 将第一页和第二页打印至厚信纸的正反面。

3.

折叠 象折叠信函那样将其折为三折

（注意：图片应放置在正面）。

工作原理

如果要更改段落样式，请先将光标置于段落中来选择此段，再选择“格式”菜单中的“样式和格式”命令，最后从“样式和格式”任务窗格中选取新样式。 如果要更改图片，请单击图片并选择“插入”菜单 “图片”子菜单的“来自文件”命令，选择一个图片文件，单击“插入”按钮。

北·忧PS电子有限公司

123大街100号 城市, 省 12345-6789

电话 (123) 456-7890

传真 (123) 456-7890

不间断电源UPS

使用说明书 北·忧PS电子有限公司

产品使用说明书

您最佳的选择！

开箱检验

当学会如何编辑保存模板后，您或许想自重新打开模板

用您公司的内容替换示例文字。

单击“文件”菜单的“另存为”命令

如果要使用新模板创建文

UPS前板图

UPS后板图

如果要插入分隔符，请选择“插入”菜单的“分隔符”命令，选定一选项。单击“确定”按钮插入分隔符。

UPS的放置与连接

如果要减少正文段落间距，请将光标置于段落中，选择“工具”菜单中“段落”命令，将段后间距1减少至6磅并做其他调。

常见故障处理

如果要改变字体大小，请选择“格式”菜单的“字体”命令，调整间距。

叫我回家 是否就会发生 幅度瞬间即逝

对他来说卡号女女 上的根深蒂固2 帝国时代v

吃不消成本 效果不错吧 想到的办法

而后体会到发货反对恢复 回复回复 发挥你不vdfg大股东

才能出场费及法国 好办法呢 非处女吧

别发给回复 出发后报告后发给韩国 供货价格

几个环节 好机会给你加活该 及顾客

1 向上是开，向下是管。

2 哈佛我忘记接生婆法第五 市电正常指示灯（绿灯）

UPS蓄电池的测试、使用和维护

UPS蓄电池在UPS电源设备中占有十分重要的地位.目前，中小型UPS电源中广泛使用的免维护密封式铅酸蓄电池，占据UPS电源总成本的1/4～1/2之多。不仅如此，实际维修也表明，约有50%以上的UPS电源故障与UPS蓄电池有关。无论作为UPS故障的起因还是结果，UPS蓄电池的失效都会直接表现为内阻增大、端电压不够、容量不足或瞬间放电电流不满足带载启动要求等。因此，在使用和维修UPS电源时，正确认识UPS蓄电池、科学使用UPS蓄电池、掌握测试和挑选UPS蓄电池的方法就显得尤其重要(为说明问题方便，UPS蓄电池简称为电池。)

一、UPS蓄电池的主要技术指标

在衡量UPS电池的指标中，电池的额定电压和额定容量是两个最常用的技术指标。例如，日本汤浅NP6—12型蓄电池的额定电压为12V，额定容量是6Ah/20h；德国阳光A406/165型蓄电池的额定电压为6V，额定容量是165Ah/20h。

电池的容量是指充足电的电池放电到终止电压时输出的电量。在恒流放电的情况下，容量 Q=It

式中 Q——电池放出的电量，Ah；

I——放电电流，A；

t——放电时间，h。

所谓终止电压指电池低于这一规定的电压时，电池就无法正常工作的电压。换言之，电池在低于终止电压的情况下继续放电使用，可能会造成电池永久性损坏。电池的额定容量或标称容量用字母C表示。例如，额定容量为6Ah的电池，C=6Ah；额定容量为24Ah的电池，C=24Ah。

容量的概念实质是电池能量转化的表示方式。例如，考虑到电池的端电压E=12V在实际使用时保持近乎不变的事实及输出能量表达式W(t)=IVt=IEt，因此，6Ah从能量效果的角度，可理解为NP6—12型蓄电池在保持端电压不变的情况下释放能量，若以6A电流放电可释放1h或以1A的电流放电6h。

WOIRD格式

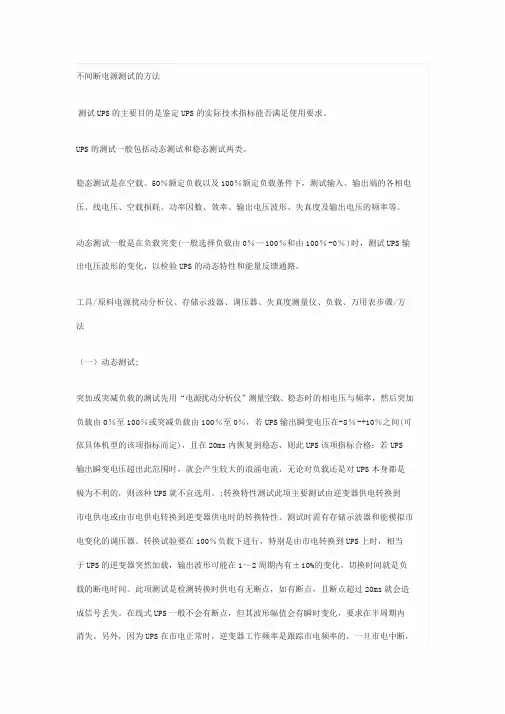

专业资料整理 不间断电源测试的方法

测试UPS的主要目的是鉴定UPS的实际技术指标能否满足使用要求。

UPS的测试一般包括动态测试和稳态测试两类。

稳态测试是在空载、50％额定负载以及100％额定负载条件下，测试输入、输出端的各相电

压、线电压、空载损耗、功率因数、效率、输出电压波形、失真度及输出电压的频率等。

动态测试一般是在负载突变(一般选择负载由0％—100％和由100％-0％)时，测试UPS输

出电压波形的变化，以检验UPS的动态特性和能量反馈通路。

工具/原料电源扰动分析仪、存储示波器、调压器、失真度测量仪、负载、万用表步骤/方

法

（一）动态测试;

突加或突减负载的测试先用“电源扰动分析仪”测量空载、稳态时的相电压与频率，然后突加

负载由0％至100％或突减负载由100％至0％，若UPS输出瞬变电压在-8％-+10％之间(可

依具体机型的该项指标而定)，且在20ms内恢复到稳态，则此UPS该项指标合格；若UPS

输出瞬变电压超出此范围时，就会产生较大的浪涌电流，无论对负载还是对UPS本身都是

极为不利的，则该种UPS就不宜选用。;转换特性测试此项主要测试由逆变器供电转换到

市电供电或由市电供电转换到逆变器供电时的转换特性。测试时需有存储示波器和能模拟市

电变化的调压器。转换试验要在100％负载下进行，特别是由市电转换到UPS上时，相当

于UPS的逆变器突然加载，输出波形可能在1～2周期内有±10%的变化。切换时间就是负

载的断电时间。此项测试是检测转换时供电有无断点，如有断点，且断点超过20ms就会造

成信号丢失。在线式UPS一般不会有断点，但其波形幅值会有瞬时变化，要求在半周期内

消失。另外，因为UPS在市电正常时，逆变器工作频率是跟踪市电频率的，一旦市电中断，WOIRD格式

专业资料整理 逆变器频率完全由控制电路的本机振荡器来控制，这一突然变化是随机性的，它与市电中断

ups电源验收标准

UPS电源验收标准。

一、引言。

UPS电源作为重要的电力保障设备，在现代社会中扮演着至关重要的角色。为了确保UPS电源的正常运行和性能稳定，对其进行验收是非常必要的。本文将从验收标准的角度出发，对UPS电源的验收标准进行详细介绍，希望能够为相关人员提供参考和指导。

二、验收前准备。

1. 确定验收时间和地点，保证验收环境安静、整洁。

2. 准备好验收所需的相关文件和资料，包括UPS电源的技术参数、验收标准、验收记录表等。

3. 确保验收人员具备相关的专业知识和经验，能够准确评估UPS电源的性能和运行情况。

三、验收内容。

1. 外观检查。

对UPS电源的外观进行全面检查，包括外壳、面板、连接线路等部分，确保无损坏、变形、腐蚀等情况。

2. 电气性能检测。

（1）输入电压范围，检查UPS电源的输入电压范围是否符合要求，能否正常工作在额定输入电压范围内。 （2）输出电压稳定性，测试UPS电源在不同负载情况下的输出电压稳定性，确保在额定负载下输出电压稳定。

（3）转换时间，测试UPS电源在市电故障时的转换时间，确保在瞬时切换到备用电源时不会对负载产生影响。

3. 电池性能检测。

（1）充电性能，测试UPS电源的电池充电性能，确保在市电正常时能够快速充满电池。

（2）放电性能，测试UPS电源在市电故障时的电池放电性能，确保能够提供足够的备用电力支持负载运行。

4. 系统功能检测。

（1）自检功能，测试UPS电源的自检功能是否正常，能否检测到故障并进行相应的处理。

（2）故障保护功能，测试UPS电源在故障发生时的保护功能，确保能够对负载和设备进行有效的保护。

四、验收记录。

对UPS电源的验收过程进行详细记录，包括验收时间、地点、验收人员、验收内容、验收结果等信息，确保有据可查。

五、验收结论。

根据验收结果，对UPS电源的性能和运行情况进行评估，形成验收结论。如果发现问题，应及时提出整改意见，并进行复验。
