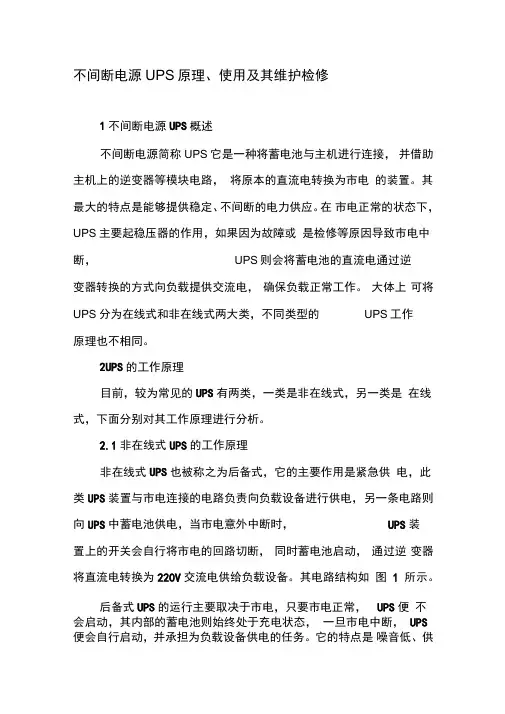

UPS电源系统的维护与检修

不间断电源UPS原理、使用及其维护检修

1不间断电源UPS概述

不间断电源简称UPS它是一种将蓄电池与主机进行连接， 并借助主机上的逆变器等模块电路， 将原本的直流电转换为市电 的装置。其最大的特点是能够提供稳定、不间断的电力供应。在 市电正常的状态下，UPS主要起稳压器的作用，如果因为故障或 是检修等原因导致市电中断， UPS则会将蓄电池的直流电通过逆

变器转换的方式向负载提供交流电， 确保负载正常工作。 大体上 可将UPS分为在线式和非在线式两大类，不同类型的 UPS工作

原理也不相同。

2UPS的工作原理

目前，较为常见的UPS有两类，一类是非在线式，另一类是 在线式，下面分别对其工作原理进行分析。

2.1非在线式UPS的工作原理

非在线式UPS也被称之为后备式，它的主要作用是紧急供 电，此类UPS装置与市电连接的电路负责向负载设备进行供电， 另一条电路则向UPS中蓄电池供电，当市电意外中断时， UPS装

置上的开关会自行将市电的回路切断， 同时蓄电池启动， 通过逆 变器将直流电转换为220V交流电供给负载设备。其电路结构如 图 1 所示。

后备式UPS的运行主要取决于市电，只要市电正常， UPS便 不会启动，其内部的蓄电池则始终处于充电状态， 一旦市电中断， UPS便会自行启动，并承担为负载设备供电的任务。它的特点是 噪音低、供电效率高、价格便宜，适用于对供电质量要求不高的 场所。常规的后备式UPS可连续供电10min以上，启动的切换时 间约为4-10ms，基本不会影响负载设备运行。

2.2在线式UPS的工作原理

在线式UPS由逆变器、静态开关、充电电路、蓄电池（组）、 保护电路等元器件组合而成， 此类UPS能够对电流进行中转，即 将市电提供的电流引入到 UPS装置当中，再将电流分出进行供 电，它的加入使市电不直接向负载设备供电， 而是向UPS进行供

电，由UPS将市电转换为直流电，一路用于蓄电池充电，另一路 转换为交流电后供给负载设备。如果市电电压出现不稳定的情 况，UPS中的蓄电池会自动将存储的直流电转换为交流电供负载 设备使用， 直至市电电压恢复正常后， 蓄电池会自动转换为充电 状态。加装在线式UPS的负载设备在运行的过程中， UPS始终处 于工作状态，其不供电时，起稳压器的作用，

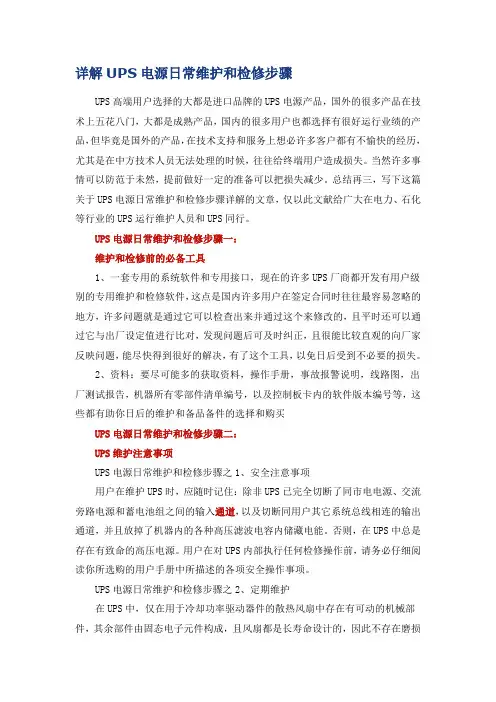

详解UPS电源日常维护和检修步骤

UPS高端用户选择的大都是进口品牌的UPS电源产品，国外的很多产品在技术上五花八门，大都是成熟产品，国内的很多用户也都选择有很好运行业绩的产品，但毕竟是国外的产品，在技术支持和服务上想必许多客户都有不愉快的经历，尤其是在中方技术人员无法处理的时候，往往给终端用户造成损失。当然许多事情可以防范于未然，提前做好一定的准备可以把损失减少。总结再三，写下这篇关于UPS电源日常维护和检修步骤详解的文章，仅以此文献给广大在电力、石化等行业的UPS运行维护人员和UPS同行。

UPS电源日常维护和检修步骤一：

维护和检修前的必备工具

1、一套专用的系统软件和专用接口，现在的许多UPS厂商都开发有用户级别的专用维护和检修软件，这点是国内许多用户在签定合同时往往最容易忽略的地方，许多问题就是通过它可以检查出来并通过这个来修改的，且平时还可以通过它与出厂设定值进行比对，发现问题后可及时纠正，且很能比较直观的向厂家反映问题，能尽快得到很好的解决，有了这个工具，以免日后受到不必要的损失。

2、资料：要尽可能多的获取资料，操作手册，事故报警说明，线路图，出厂测试报告，机器所有零部件清单编号，以及控制板卡内的软件版本编号等，这些都有助你日后的维护和备品备件的选择和购买

UPS电源日常维护和检修步骤二：

UPS维护注意事项

UPS电源日常维护和检修步骤之1、安全注意事项

用户在维护UPS时，应随时记住：除非UPS已完全切断了同市电电源、交流旁路电源和蓄电池组之间的输入通道，以及切断同用户其它系统总线相连的输出通道，并且放掉了机器内的各种高压滤波电容内储藏电能。否则，在UPS中总是存在有致命的高压电源。用户在对UPS内部执行任何检修操作前，请务必仔细阅读你所选购的用户手册中所描述的各项安全操作事项。

UPS电源日常维护和检修步骤之2、定期维护

在UPS中，仅在用于冷却功率驱动器件的散热风扇中存在有可动的机械部件，其余部件由固态电子元件构成，且风扇都是长寿命设计的，因此不存在磨损的问题。基于上述原因，除确保UPS总是运行在恒温和洁净工作环境之外，还要经常记录和定期巡视，大量的电厂、石化UPS客户运行实践表明，如果用户能执行有序的维护操作和执行及时的UPS运行记录检查，则可确保UPS时刻运行在最佳状态。定期及时完整的观察运行维护记录，可及早的发现可能导致出现严重事故的隐患或苗头。

UPS电源设备的使用和维护

UPS电源设备由两部分构成：主机和蓄电池组。根据主机内逆变器的工作状态可分为：后备式、在线式及在线互动式。其中以在线式UPS电源的供电质量、整机性能为最佳，相应其价格也较贵。目前，UPS电源所用的蓄电池大多是免维护密封铅酸电池，但免维护不等于说是不维护，正确合理地使用和维护不仅可降低UPS电源发生故障的几率，更可以延长其使用寿命。我单位调度自动化机房的UPS电源于1996年使用至今，蓄电池组于2002年更换，使用了6年（一般免维护蓄电池的使用寿命为3至5年），期间几乎没有发生故障，一方面是电源本身质量可靠，另外和我们使用维护得当是分不开的。下面我结合使用情况从三方面做以下简单介绍,供大家参考。

1 工作环境

UPS电源设备应放置于干燥、通风、清洁的环境中，避免阳光直射在设备上，环境温度最好保持在18℃至25℃之间。

2 日常使用

熟悉UPS电源开机、关机的正确操作顺序：开机时，先开主机电源，然后根据负载从大到小顺序开启；关机时，先关闭负载，再关闭主机电源。须注意不要频繁开关UPS电源，在UPS电源关闭后，至少停1分钟以上再开启。

注意UPS电源所带负载范围，一般应控制在额定容量的30%~80%之间。超载可能导致UPS主机非正常自动关机。

3 定期维护

视UPS电源所处环境的清洁度决定打扫周期，一般2年左右。清洁时打开外壳，用皮老虎清除积于机内的灰尘；在清扫蓄电池组时，注意观察电池的正负极接线端子上是否锈蚀或有漏液，及时发现不合格电池。

对蓄电池组进行放电、充电，并测量电池电压。

蓄电池的放电周期，根据UPS电源的规格而略有不同，在线式UPS电源的蓄电池正常情况下处于浮充状态，一般可每季度进行一次完全放电：断开市电，由蓄电池组经逆变器向负载供电，在电池电压下降至预警电位时，蜂鸣器会发出急促鸣叫，迅速关闭负载，直至UPS自动关机，放电结束。测量并记录蓄电池组的单体电池电压，看有无异常,一般来说，标称电压为12V的电池放电后电压不应低于10.5V。然后送上市电，打开UPS主机开关，再逐一开启负载开关，UPS电源利用内部充电回路对蓄电池组进行充电，充电需12小时以上，充满后测量电池电压在13.5V左右，低于12V，说明该电池容量已不符合要求。对于不合格电池要及时更换，更换时要注意整组蓄电池的规格型号一致。

龙源期刊网

直流电源系统的检修与维护

作者：郑章杰

来源：《科学与财富》2015年第24期

摘 要：本文基于直流电源系统对电力系统安全的重要性，提出了做好直流电源系统检修与维护的必要，首先简介了变电站直流电源系统的组成，紧接着对蓄电池组、充电设备、直流屏装置的维护要点展开分析，最后结合具体实例，详细分析了直流电源系统的检修措施，以及直流系统的反措与升级。

关键词：直流电源系统；检修；维护；反措

引言：

直流电源是电力系统的重要组成，承担着为系统内部的电力负荷、继电保护和安全自动装置、通信设备等提供不间断电源的重任。当电力系统因故失去交流电源时，能够保电力设备能够正常工作，

国家电网公司一直高度重视直流电源系统的检修与维护工作，不断督促完成直流电源的反措，加强直流电压系统的技术监督。

一、变电站直流电源系统简介

变电站直流电源是一种能够持续为电力设备提供直流电源，并可以独立操作的电源设备，直流电源的使用不受变电站运行方式的影响，因此能够作为变电站交流系统的后备电源。直流电源系统主要包括直流电源（蓄电池组）、充电设备（充电装置、硅整流设备等）、直流负荷三个部分，为了提升直流电源系统的检修与维护水平，有必要从设备验收、运行维护、巡视检查、缺陷及异常处理、技术管理、培训等方面加强管理。

二、直流电源系统的维护

变电站直流电源一旦出现故障，可能引起变电站内继电保护和安全自动装置等二次设备误动作、信号设备误发信号、断路器拒绝动作等，引起更加严重的故障，因此，有必要做好直流电源系统的检修与维护，提升电网安全运行水平。

2.1 蓄电池组的维护

变电站蓄电池组数量众多，具有较大的系统维护量。根据要求，220kV及以上变电站应满足两组蓄电池、两台高频开关电源或三台相控充电装置的配置要求，在蓄电池组的运行和维护过程中，基于蓄电池存在单体结构差异，应该注重以下方面： 龙源期刊网
