555定时器工作原理
定时器是一种常见的电子设备，用于测量和控制特定时间间隔的工具。它的工作原理是基于一个可编程的计时器或计数器。
定时器中有一个晶振电路，它提供稳定的时钟信号。这个计时器能够一直计数，直到达到预设的目标值。当达到目标值时，计时器将产生一个输出信号，通常用于触发其他电路或设备的操作。
在定时器中，有一个预置寄存器或控制寄存器，用于存储和设置计时器的目标值。通过编程设置目标值，可以控制定时器的工作时间间隔。
定时器还包含一个计数寄存器，用于实际执行计数操作。计数寄存器逐渐增加，直到达到预设的目标值。一旦达到目标值，计数寄存器将复位为零，并产生一个输出信号。
在定时器工作过程中，可以通过编程改变目标值，从而改变定时器的工作时间间隔。这使得定时器非常灵活，可以适应多种需要计时的任务。
总结起来，定时器的工作原理是通过计时器或计数器，在预设的目标值达到时产生输出信号。通过编程设置目标值，可以控制定时器的工作时间间隔。这使得定时器成为一种重要的时间测量和控制工具。
555定时器应用电路的设计与调试
1.555定时器的原理概述
2.555定时器的基本工作原理
555定时器的基本工作原理是通过外部RC电路产生的时间常数来控制输出的时间周期。具体来说，当电源正常通电后，555定时器的电源引脚将被高电平激活，通过内部比较器将电压与阀值进行比较，并将结果传递给RS触发器。RS触发器的输出信号会控制放电开关，根据输入信号的变化来控制电容的放电与充电，从而实现定时和脉冲控制功能。
3.555定时器的应用电路设计
（1）单稳态触发器电路
单稳态触发器电路常用于产生固定宽度的脉冲信号。通过一个电容和一个电阻连接到555定时器的触发脚，当电源通电或接收到外部触发脉冲信号时，555定时器会产生一个固定宽度的脉冲信号输出。
（2）Astable多谐振荡器电路
Astable多谐振荡器电路常用于产生固定频率和变量占空比的方波信号。通过一个电容和两个电阻连接到555定时器的控制脚与放电脚，当电源通电后，555定时器会自动产生方波信号输出。
4.实验步骤与调试方法
（1）准备实验所需材料，包括555定时器芯片、电容、电阻、开关和示波器等。
（2）按照设计电路图连接实验电路，注意正确连接每个元件的引脚。 （3）接通电源，通过示波器观察输出信号，并根据需要调整电容和电阻的数值以达到所需的定时和脉冲控制效果。
（4）通过实验数据和示波器观察结果，对实验电路进行调试和优化，直至达到预期的结果。
5.实验注意事项
（1）实验时要注意正确连接元件的引脚，避免引脚连接错误导致电路无法正常工作。
（2）实验中可以选择合适的电阻和电容数值以达到所需的定时和脉冲控制效果。
（3）在实验过程中可以适当添加一些调试电路，如LED灯、蜂鸣器等，以便更直观地观察电路的工作情况和调试结果。
6.本文总结
本文对555定时器应用电路进行了设计与调试的详细解析，介绍了555定时器的基本工作原理和应用电路设计，以及相关的实验步骤和调试方法。通过合理的设计和调试，可以实现各种定时和脉冲控制功能，满足不同场合的需求。通过实验和调试的过程，可以更好地理解和掌握555定时器的工作原理和应用电路的设计方法。
123321DCBA5K5K5K+-TQ&&Q+-AASRV1V21DQVTHTLVRCCVSS1284563712CD555定时器及其应用
一．实验原理
555定时器（又称时基电路）是一个模拟与数字混合型的集成电路。按其工艺分双极型和CMOS型两类，其应用非常广泛。
1． 555定时器的组成和功能
它主要由两个高精度电压比较器A1、A2，一个RS触发器，一个放电三极管和三个5KΩ电阻的分压器而构成。
555定时器组成框图
它的各个引脚功能如下：
1脚：外接电源负端VSS或接地，一般情况下接地。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。一般用5V。
3脚：输出端Vo 2脚：TL低触发端 6脚：TH高触发端
4脚：DR是直接清零端。当DR端接低电平，则时基电路不工作，此时不论TL、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
5脚：VC为控制电压端。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
7脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。
在1脚接地，5脚未外接电压，两个比较器A1、A2基准电压分别为CCCCV31,V32的情况下，555时基电路的功能表如表 示。
555定时器的功能表
清零端DR 高触发端TH 低触发端TL Qn+1 放电管T 功能
0 0 导通 直接清零
1 CCV32 CCV31 0 导通 置0
2121PHR2RRRTtD345543TitleNumberSizeBDate:11-Jul-2005File:E:\指导书\电子技术指导书\数字电路R2R1C0.01uF48763152VCCvOvC555tVOVCVOHVOLtVCC3213VCCOOTTPHTPLC10.1uF10K1KTHTL5VttttPHPL1 CCV32 CCV31 1 截止 置1
555定时器延时电路

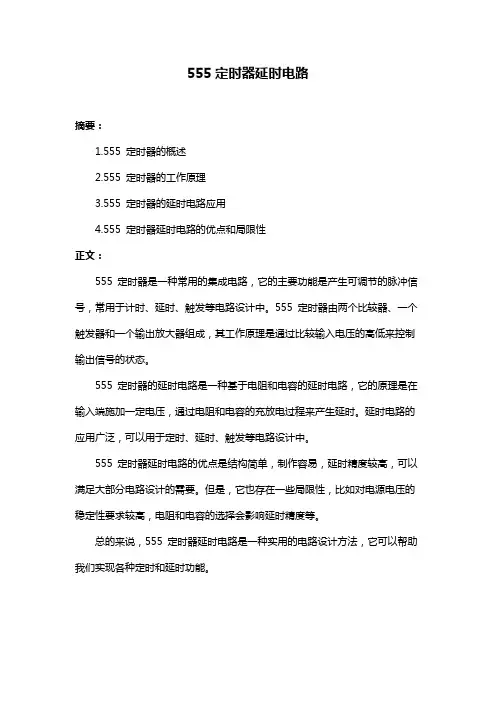

摘要：
1.555 定时器的概述
2.555 定时器的工作原理
3.555 定时器的延时电路应用
4.555 定时器延时电路的优点和局限性
正文：
555 定时器是一种常用的集成电路，它的主要功能是产生可调节的脉冲信号，常用于计时、延时、触发等电路设计中。555 定时器由两个比较器、一个触发器和一个输出放大器组成，其工作原理是通过比较输入电压的高低来控制输出信号的状态。
555 定时器的延时电路是一种基于电阻和电容的延时电路，它的原理是在输入端施加一定电压，通过电阻和电容的充放电过程来产生延时。延时电路的应用广泛，可以用于定时、延时、触发等电路设计中。
555 定时器延时电路的优点是结构简单，制作容易，延时精度较高，可以满足大部分电路设计的需要。但是，它也存在一些局限性，比如对电源电压的稳定性要求较高，电阻和电容的选择会影响延时精度等。
总的来说，555 定时器延时电路是一种实用的电路设计方法，它可以帮助我们实现各种定时和延时功能。
555定时器的工作原理
555定时器是一种集成电路，常用于触发和定时应用。它是一种多功能定时器，用于生成各种不同周期和工作周期的脉冲信号。其工作原理如下：
1. 555定时器由两个比较器、一个RS触发器、一个有源电平器和输出级组成。
2. 在工作时，定时器的电源端连接电源，然后通过外部电路将控制引脚（例如电容或电阻）与正电源相连。
3. 在初始状态下，两个比较器的不反转输入引脚被设置为2/3Vcc和1/3Vcc的电压水平。
4. 当触发脚接收到一个低电平的脉冲信号时，RS触发器的拉低端将变为低电平，导致输出翻转。
5. 当输出翻转时，输出引脚由低电平变为高电平，并断开连接电容或电阻。
6. 然后，计时器开始计时，并且控制引脚上的电容或电压会以指数方式增加。
7. 当电容或电压大于比较器的2/3Vcc时，输出引脚将由高电平变为低电平。
8. 同时，RS触发器的拉高端由低电平变为高电平，以使输出保持在低电平状态。
9. 这样，一个周期的脉冲信号就完成了。
总之，555定时器的工作原理是通过外部电路中的电容或电阻的充电和放电来控制输出信号的产生和持续时间。
