555定时器的原理及应用

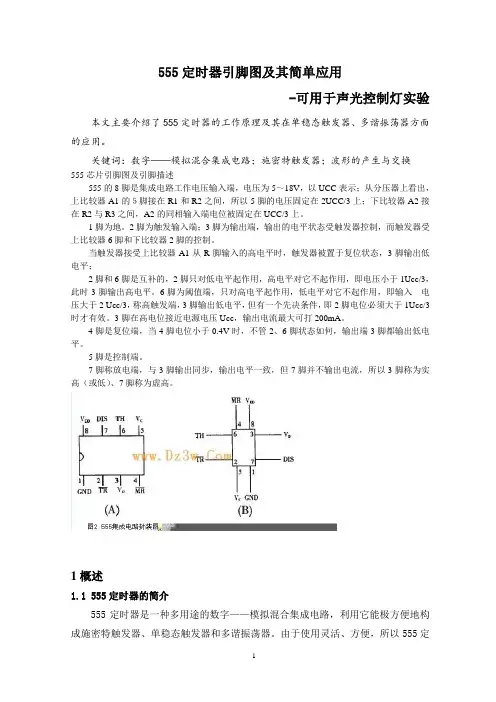

1 555定时器引脚图及其简单应用

-可用于声光控制灯实验

本文主要介绍了555定时器的工作原理及其在单稳态触发器、多谐振荡器方面的应用。

关键词：数字——模拟混合集成电路；施密特触发器；波形的产生与交换

555芯片引脚图及引脚描述

555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。

1脚为地。2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。

当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；

2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入 电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。

4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。

5脚是控制端。

7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。

1概述

1.1 555定时器的简介

555定时器是一种多用途的数字——模拟混合集成电路，利用它能极方便地构成施密特触发器、单稳态触发器和多谐振荡器。由于使用灵活、方便，所以555定 2 时器在波形的产生与交换、测量与控制、家用电器、电子玩具等许多领域中都得到了广泛应用。自从signetics公司于1972年推出这种产品以后，国际上个主要的电子器件公司也都相继的生产了各自的555定时器产品。尽管产品型号繁多，但是所有双极型产品型号最后的3位数码都是555，所有CMOS产品型号最后的4位数码都是7555.而且，它们的功能和外部引脚排列完全相同。

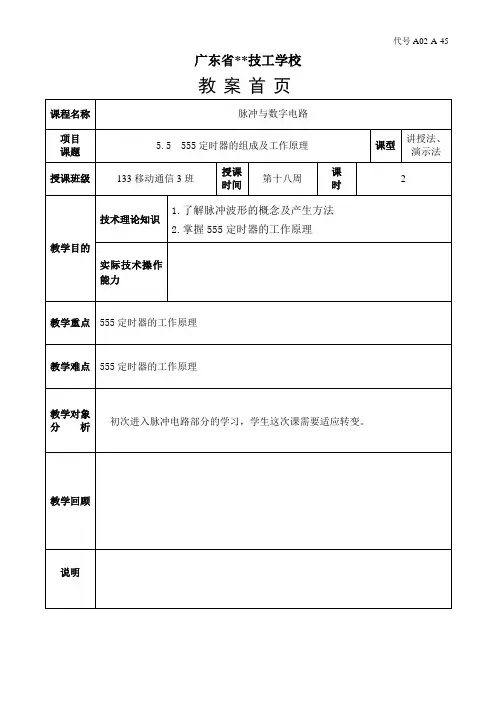

代号A02-A-45

广东省**技工学校

教案首页

课程名称 脉冲与数字电路

项目

课题 5.5 555定时器的组成及工作原理 课型 讲授法、演示法

授课班级 133移动通信3班 授课

时间 第十八周 课

时 2

教学目的 技术理论知识 1.了解脉冲波形的概念及产生方法

2.掌握555定时器的工作原理

实际技术操作能力

教学重点 555定时器的工作原理

教学难点 555定时器的工作原理

教学对象分 析 初次进入脉冲电路部分的学习，学生这次课需要适应转变。

教学回顾

说明

教案内页

教学环节

及时间分配 教学过程（教学内容和教学方法）

A.组织教学

（1分钟）

B.新课导入（4分钟）

C.讲授新课

讲授法（10分钟）

先对555定时器有有总体的介绍（10分钟）

重点学习的内容 检查学生出勤情况，检查学生佩戴校卡情况，检查教室卫生情况。

一、任务导入

在数字电路中需要使用脉冲信号，例如计数器，寄存器等都需要脉冲信号来控制和协调电路的工作。那么，脉冲信号怎样产生的呢？脉冲信号形状是怎样的呢？（由问题导出今天上课的内容，学生可以根据实习的内容以及前面的学习过程中提到过的一些知识来回答）

二、脉冲信号的概述（5.1）

1．脉冲信号的种类：矩形脉冲、尖峰脉冲、锯齿脉冲、钟形脉冲等等。脉冲的概念很大，但是在数字脉冲电路中用的是矩形脉冲（边沿比较陡峭的）。

2.矩形脉冲的概念介绍：画图展示，明确几个概念，周期T，脉冲幅度，脉冲宽度，上升时间，下降时间，占空比。

3.获得矩形脉冲的方法一般有：利用振荡电路直接产生或者将非矩形脉冲转换成矩形脉冲两种方式。振荡电路经常由555定时器构成。

三、555定时器

（一）概述

1．555定时器：模拟功能+逻辑功能

可产生精确的时间延迟和振荡，内部有3个5KΩ的电阻分压器，故称555。

2．电源电压范围宽→双极型：5～16 V，CMOS：3～18 V。

照塑勉．

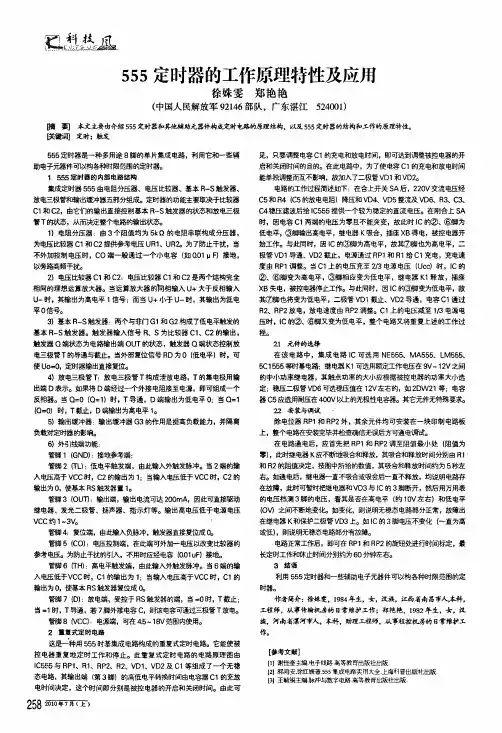

555定时器的工作原理特性及应用

徐姝雯郑艳艳

(中国人民解放军92146部队，广东湛江524001)

摘要】本文主要由介绍555定时器和其他辅助元器件构成定时电路的原理结构，以及555定时器的结构和工作的原理特性。鹾娴定时；触发

555定时器是一神多用途8脚的单片集成电路，利用它和一些辅

助电子元器件可以构各种时限范围的定时器。

1555定时器的内部电路结构

集成定时器555由电阻分压器、电压比较器、基本R—S触发器、

放电三极管和输出缓冲器五部分组成。定时器的功能主要取决于比较器C1和C2，由它们的输出直接控制基本R—S触发器的状态和放电三极

管T的状态，从而决定整个电路的输出状态。

1)电阻分压器：由3个阻值均为5k0的电阻串联构成分压器，

为电压比较器C1和C2提供参考电压URl、UR20为了防止干扰，当

不外加控制电压时，CO端一般通过一个小电容(如0．01IJF)接地，

以旁路高频干扰。

2)电压比较器C1和C2：电压比较器C1和C2是两个结构完全相同的理想运算放大器。当运算放大器的向相输入U+大于反相输入

U一时，其输出为高电平1信号：而当U+小于U一时，其输出为低电

平0信号。

3)基本R—S触发器：两个与非门G1和G2构成了低电平触发的基本R—S触发器。触发器输入信号R、S为比较器C1、C2的输出，

触发器Q端状态为电路输出端OUT的状态，触发器Q端状态控制放

电三极管T的导通与截止。当外部复位信号RD为0(低电平)时，可使Uo=0，定时器输出直接复位o

4)放电三极管T：放电三极管T构成泄放电路，T的集电极用输

出端D表示。如果将D端经过—个外接电阻接至电源，即可组成一个

反相器。当Q=0(Q=1)时，T导通，D端输出为低电平0：当Q=I

(Q=0)时，T截止，D端输出为高电平1。5)输出缓冲器：输出缓冲器G3的作用是提高负载能力，并隔离

负载对定时器的影响。

6)外引线端功能：管脚1(GND)：接地参考端：

管脚2frL)：低电平触发端，由此输入外触发脉冲。当2端的输

龙源期刊网

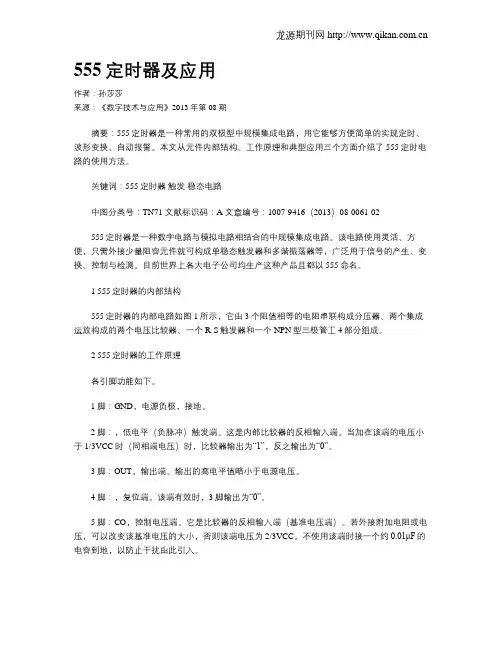

555定时器及应用

作者：孙莎莎

来源：《数字技术与应用》2013年第08期

摘要：555定时器是一种常用的双极型中规模集成电路，用它能够方便简单的实现定时、波形变换、自动报警。本文从元件内部结构、工作原理和典型应用三个方面介绍了555定时电路的使用方法。

关键词：555定时器 触发 稳态电路

中图分类号：TN71 文献标识码：A 文章编号：1007-9416（2013）08-0061-02

555定时器是一种数字电路与模拟电路相结合的中规模集成电路。该电路使用灵活、方便，只需外接少量阻容元件就可构成单稳态触发器和多谐振荡器等，广泛用于信号的产生、变换、控制与检测。目前世界上各大电子公司均生产这种产品且都以555命名。

1 555定时器的内部结构

555定时器的内部电路如图1所示，它由3个阻值相等的电阻串联构成分压器、两个集成运放构成的两个电压比较器、一个R-S触发器和一个NPN型三极管工4部分组成。

2 555定时器的工作原理

各引脚功能如下。

1脚：GND，电源负极，接地。

2脚：，低电平（负脉冲）触发端。这是内部比较器的反相输入端。当加在该端的电压小于1/3VCC时（同相端电压）时，比较器输出为“1”，反之输出为“0”。

3脚：OUT，输出端。输出的高电平值略小于电源电压。

4脚：，复位端。该端有效时，3脚输出为“0”。

5脚：CO，控制电压端。它是比较器的反相输入端（基准电压端）。若外接附加电阻或电压，可以改变该基准电压的大小，否则该端电压为2/3VCC。不使用该端时接一个约0.01μF的电容到地，以防止干扰由此引入。 龙源期刊网

6脚：TH，高电平触发端，又称高电平复位端。它是比较器C2的同相输入端，当该端加以大于的电压（反相输入端电压）时，比较器的输出为“1”。这时若2脚端不加触发信号（即保持为高电平），那么输出端为“0”。
